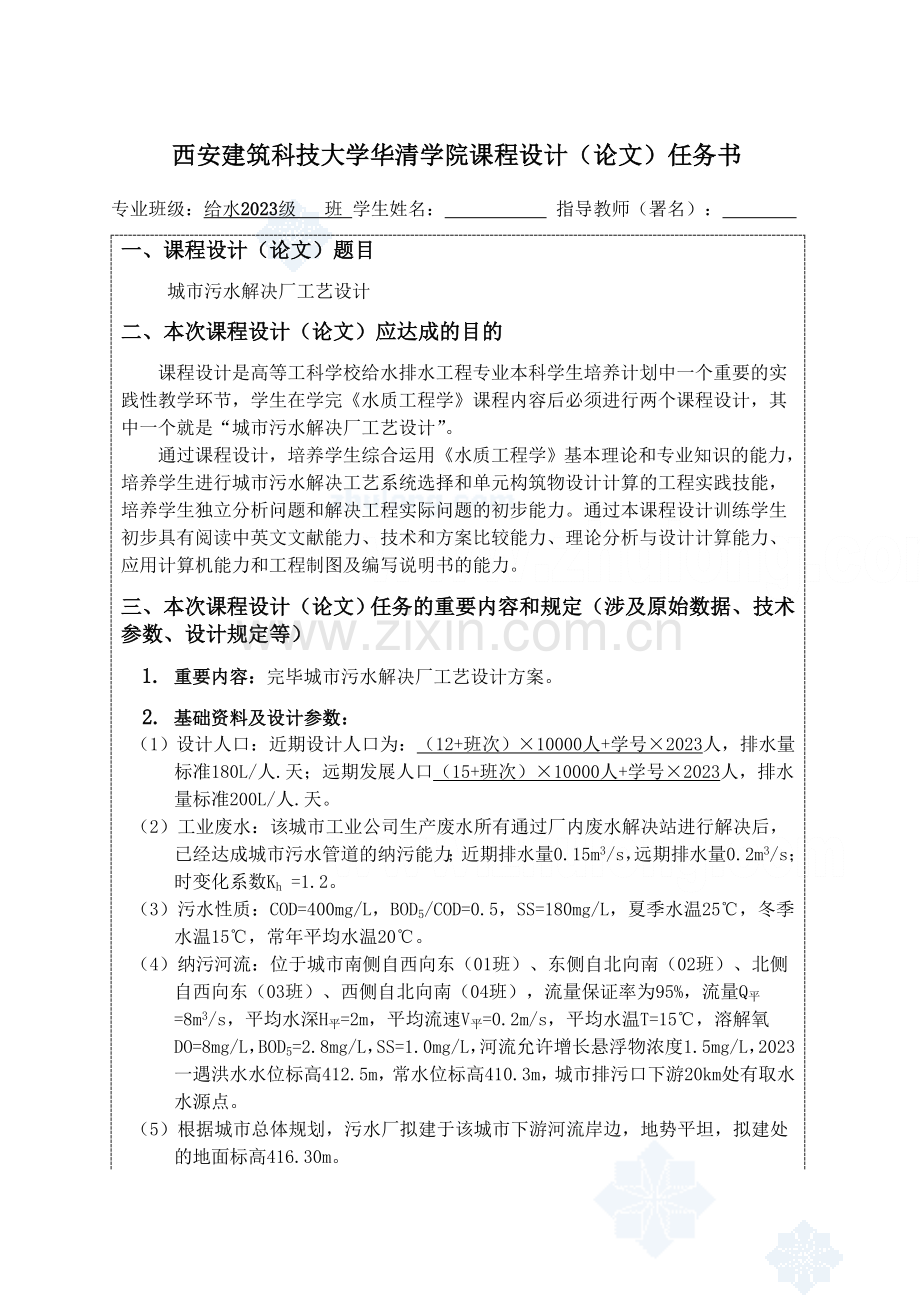

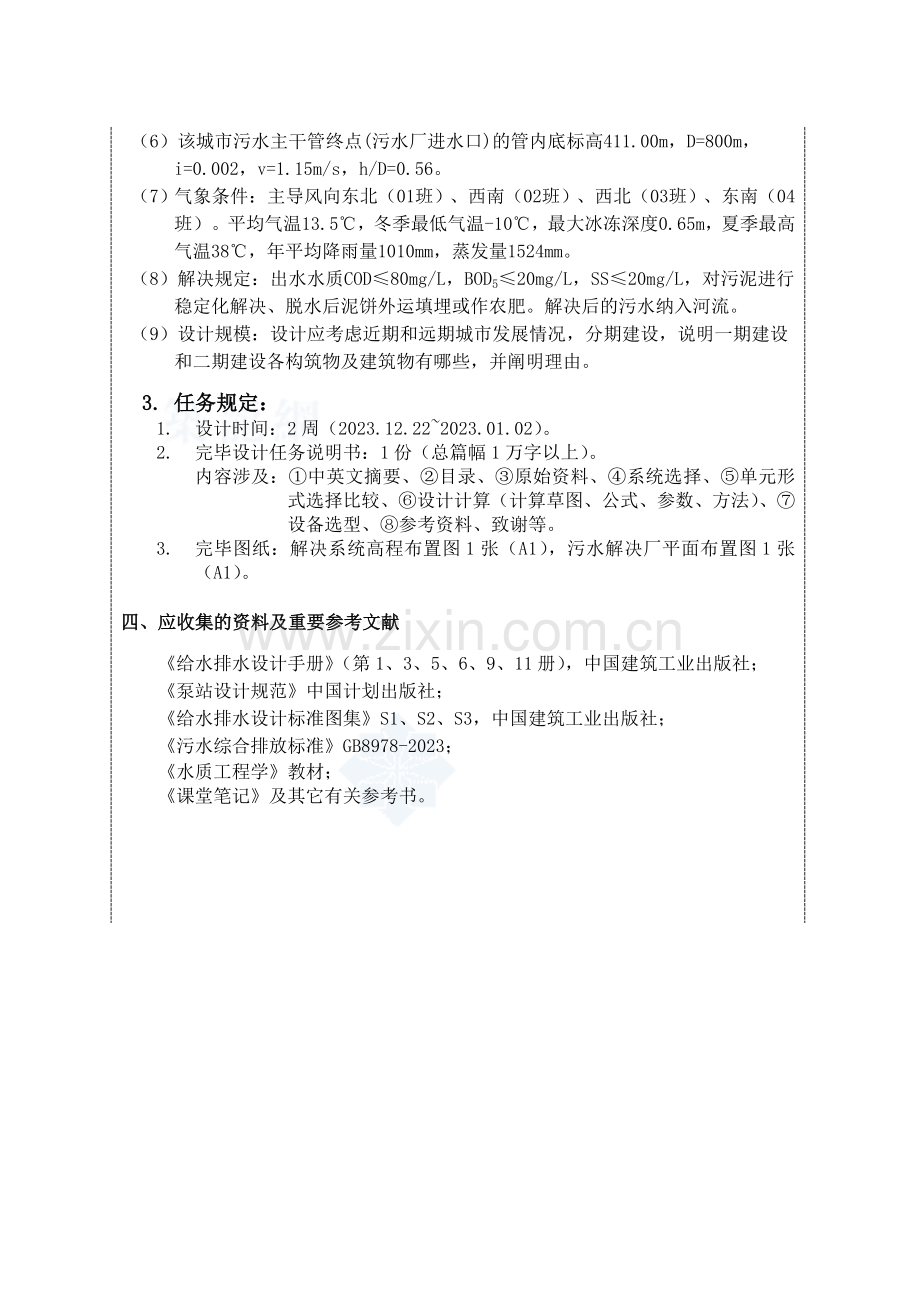

西安建筑科技大学华清学院课程设计（论文）任务书专业班级：给水2023级 班 学生姓名： 指导教师（署名）： 一、课程设计（论文）题目 城市污水解决厂工艺设计二、本次课程设计（论文）应达成的目的课程设计是高等工科学校给水排水工程专业本科学生培养计划中一个重要的实践性教学环节，学生在学完水质工程学课程内容后必须进行两个课程设计，其中一个就是“城市污水解决厂工艺设计”。通过课程设计，培养学生综合运用水质工程学基本理论和专业知识的能力，培养学生进行城市污水解决工艺系统选择和单元构筑物设计计算的工程实践技能，培养学生独立分析问题和解决工程实际问题的初步能力。通过本课程设计训练学生初步具有阅读中英文文献能力、技术和方案比较能力、理论分析与设计计算能力、应用计算机能力和工程制图及编写说明书的能力。三、本次课程设计（论文）任务的重要内容和规定（涉及原始数据、技术参数、设计规定等）1. 重要内容：完毕城市污水解决厂工艺设计方案。2. 基础资料及设计参数：（1）设计人口：近期设计人口为：（12+班次）10000人+学号2023人，排水量标准180L/人.天；远期发展人口（15+班次）10000人+学号2023人，排水量标准200L/人.天。（2）工业废水：该城市工业公司生产废水所有通过厂内废水解决站进行解决后，已经达成城市污水管道的纳污能力；近期排水量0.15m3/s，远期排水量0.2m3/s；时变化系数Kh =1.2。（3）污水性质：COD=400mg/L，BOD5/COD=0.5，SS=180mg/L，夏季水温25，冬季水温15，常年平均水温20。（4）纳污河流：位于城市南侧自西向东（01班）、东侧自北向南（02班）、北侧自西向东（03班）、西侧自北向南（04班），流量保证率为95%，流量Q平=8m3/s，平均水深H平=2m，平均流速V平=0.2m/s，平均水温T=15，溶解氧DO=8mg/L，BOD5=2.8mg/L，SS=1.0mg/L，河流允许增长悬浮物浓度1.5mg/L，2023一遇洪水水位标高412.5m，常水位标高410.3m，城市排污口下游20km处有取水水源点。（5）根据城市总体规划，污水厂拟建于该城市下游河流岸边，地势平坦，拟建处的地面标高416.30m。（6）该城市污水主干管终点(污水厂进水口)的管内底标高411.00m，D=800m，i=0.002，v=1.15m/s，h/D=0.56。（7）气象条件：主导风向东北（01班）、西南（02班）、西北（03班）、东南（04班）。平均气温13.5，冬季最低气温-10，最大冰冻深度0.65m，夏季最高气温38，年平均降雨量1010mm，蒸发量1524mm。（8）解决规定：出水水质COD80mg/L，BOD520mg/L，SS20mg/L，对污泥进行稳定化解决、脱水后泥饼外运填埋或作农肥。解决后的污水纳入河流。（9）设计规模：设计应考虑近期和远期城市发展情况，分期建设，说明一期建设和二期建设各构筑物及建筑物有哪些，并阐明理由。3. 任务规定：1. 设计时间：2周（2023.12.222023.01.02）。2. 完毕设计任务说明书：1份（总篇幅1万字以上）。内容涉及：中英文摘要、目录、原始资料、系统选择、单元形式选择比较、设计计算（计算草图、公式、参数、方法）、设备选型、参考资料、致谢等。3. 完毕图纸：解决系统高程布置图1张（A1），污水解决厂平面布置图1张（A1）。四、应收集的资料及重要参考文献给水排水设计手册（第1、3、5、6、9、11册），中国建筑工业出版社；泵站设计规范中国计划出版社；给水排水设计标准图集S1、S2、S3，中国建筑工业出版社；污水综合排放标准GB8978-2023；水质工程学教材；课堂笔记及其它有关参考书。五、审核批准意见教研室主任（签字） 年 月 日第一章.正文1.1设计题目城市污水初步设计1.2 原始资料1.2.1：设计人口：近期设计人口为：（12+班次）10000人+学号2023人，水量标准180L/人.天；远期发展人口（15+班次）10000人+学号2023人，排水量标准200L/人.天。 近期人口：（人）远期人口：（人）1.2.2：工业废水：该城市工业公司生产废水所有通过厂内废水解决站进行解决后，已经达成城市污水管道的纳污能力；近期排水量0.15m3/s，远期排水量0.2m3/s；时变化系数Kh =1.2。1.2.3：污水性质：COD=400mg/L，BOD5/COD=0.5，SS=180mg/L，夏季水温25，冬季水温15，常年平均水温20。1.2.4：纳污河流：位于城市东侧自北向南，流量保证率为95%，流量Q平=8m3/s，平均水深H平=2m，平均流速V平=0.2m/s，平均水温T=15，溶解氧DO=8mg/L，BOD5=2.8mg/L，SS=1.0mg/L，河流允许增长悬浮物浓度1.5mg/L，2023一遇洪水水位标高412.5m，常水位标高410.3m，城市排污口下游20km处有取水水源点。1.2.5：气象资料：主导风向西南。平均气温13.5，冬季最低气温-10，最大冰冻深度0.65m，夏季最高气温38，年平均降雨量1010mm，蒸发量1524mm。1.3 解决规定1.3.1：出水性质：出水水质COD80mg/L，BOD520mg/L，SS20mg/L。1.3.2：污泥污水解决反方式：污水：解决过的污水纳入河流江心式排放； 污泥：消化解决，脱水后泥饼外运作农肥。1.3.3：分期建设：考虑近期和远期城市发展的情况。1.4 设计流量根据城市总体规划，污水厂拟建于该城市南侧，河流西岸，地势平坦，拟建地面标高为416.30m。该城市污水主干管终点(污水厂进水口)的管内底标高411.00m，D=800m，i=0.002，v=1.15m/s，h/D=0.56。1.4.1：生活污水设计流量： 近期排水量： 远期排水量： 1.4.2：生活污水总变化系数： 近期： 远期：1.4.3：平均流量： 平均流量=生活污水流量+工业废水流量 近期： 远期：1.4.4：最大设计流量：最大设计流量=生活污水生活污水总变化系数Kz工业废水工业废水时变化系数 近期最大设计流量：远期最大设计流量：1.4.5：最小设计流量： 最小设计流量=（生活污水量+工业废水量）近期最小设计流量：远期最小设计流量：1.5 解决限度计算1.5.1：SS的去除率:1.5.2:的去除率：出水中总.根据课本公式将出水中总的计算成活性污泥的。公式中：b微生物自身氧化率。取值范围为0.050.1； 在解决水的悬浮物固体中，在活性的微生物所占的比例。的取值：对高负荷活性污泥解决系统为0.8；延时曝气系统为0.1；其他活性污泥解决系统，在一般负荷条件下，可取0.4。 活性污泥解决系统的解决水中的悬浮固体浓度mg/L。 则出水溶解性为： 则：的去除率为 1.6 设计方案1.6.1 污水解决工艺的选择按城市污水解决和污染防治技术政策规定推荐，20万t/d规模大型污水厂一般采用常规活性污泥法工艺，10-20万t/d污水厂可以采用常规活性污泥法、氧化沟、SBR、AB法等工艺，小型污水厂还可以采用生物滤池、水解好氧法工艺等。对脱氮除磷有规定的城市，应采用二级强化解决，如A2 /O工艺，A/O工艺，SBR及其改良工艺，氧化沟工艺，以及水解好氧工艺，生物滤池工艺等。由于该设计中的污水属于生活污水对脱氮除磷有规定故选取二级强化解决可供选取的工艺：氧化沟工艺，SBR及其改良工艺等。氧化沟严格地说，氧化沟不属于专门的生物除磷脱氮工艺。但是随着氧化沟技术的发展，它早已超过原先的实践范围，出现了一系列除磷脱氮技术与氧化沟技术相结合的污水解决工艺流程。按照运营方式，氧化沟可以分为连续工作式、交替工作式和半交替工作式。连续工作式氧化沟，如帕斯韦尔氧化沟、卡鲁塞尔氧化沟。奥贝尔氧化沟在我国应用比较多，这些氧化沟通过设立适当的缺氧段、厌氧段、好氧段都能取得较好的除磷脱氮效果。连续工作式氧化沟又可分为合建式和分建式。交替工作式氧化沟一般采用合建式，多采用转刷曝气，不设二沉池和污泥回流设施。交替工作式氧化沟又可分为单沟式、双沟式和三沟式，交替式氧化沟兼有连续式氧化沟和SBR工艺的一些特点，可以根据水量水质的变化调节转刷的开停，既可以节约能源，又可以实现最佳的除磷脱氮效果。氧化沟具有以下特点： (1)工艺流程简朴，运营管理方便。氧化沟工艺不需要初沉池和污泥消化池。有些类型氧化沟还可以和二沉池合建，省去污泥回流系统。 (2)运营稳定，解决效果好。氧化沟的BOD平均解决水平可达成95%左右。 (3)能承受水量、水质的冲击负荷，对浓度较高的工业废水有较强的适应能力。这重要是由于氧化沟水力停留时间长、泥龄长和循环稀释水量大。 (4)污泥量少、性质稳定。由于氧化沟泥龄长。一般为2030 d，污泥在沟内已好氧稳定，所以污泥产量少从而管理简朴，运营费用低。 (5)可以除磷脱氮。可以通过氧化沟中曝气机的开关，发明好氧、缺氧环境达成除磷脱氮目的，脱氮效率一般80%。但要达成较高的除磷效果则需要采用此外措施。 A2/OA2/O解决工艺是AnaerobicAnoxicOxic的英文缩写，它是厌氧缺氧好氧生物脱氮除磷工艺的简称，A2/O工艺是在厌氧好氧除磷工艺的基础上开发出来的，该工艺同时具有脱氮除磷的功能。A2/O工艺的特点：（一）：厌氧、缺氧、好氧三种不同的环境条件和不同种类的微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷功能；（二）：在同时脱氮除磷去除有机物的工艺中，该工艺流程最为简朴，总的水力停留时间也少于同类其它工艺。（三）：在厌氧-缺氧-好氧交替运营下，丝状菌不会大量繁殖，SVI一般小于100，不会发生污泥膨胀。（四）：污泥中含磷量高，一般为2.5%以上。 SBR SBR是一种间歇式的活性泥泥系统，其基本特性是在一个反映池内完毕污水的生化反映、固液分离、排水、排泥。可通过双池或多池组合运营实现连续进出水。SBR通过对反映池曝气量和溶解氧的控制而实现不同的解决目的，具有很大的灵活性。SBR池通常每个周期运营4-6小时，当出现雨水高峰流量时，SBR系统就从正常循环自动切换至雨水运营模式，通过调整其循环周期，以适应来水量的变化。SBR系统通常可以承受3-5倍旱流量的冲击负荷。SBR工艺具有以下特点： (1)SBR工艺流程简朴、管理方便、造价低。SBR工艺只有一个反映器，不需要二沉池，不需要污泥回流设备，一般情况下也不需要调节池，因此要比传统活性污泥工艺节省基建投资 30%以上，并且布置紧凑，节省用地。由于科技进步，目前自动控制已相称成熟、配套。这就使得运营管理变得十分方便、灵活，很适合小城市采用。 (2)解决效果好。SBR工艺反映过程是不连续的，是典型的非稳态过程，但在曝气阶段其底物和微生物浓度变化是连续的(尽管是处在完全混合状态中)，随时间的延续而逐渐减少。反映器内活性污泥处在一种交替的吸附、吸取及生物降解和活化的变化过程之中，因此解决效果好。 (3)有很好的除磷脱氮效果。SBR工艺可以很容易地交替实现好氧、缺氧、厌氧的环境，并可以通过改变曝气量、反映时间等方面来发明条件提高除磷脱氮效率。 (4)污泥沉降性能好。SBR工艺具有的特殊运营环境克制了污泥中丝状菌的生长，减少了污泥膨胀的也许。同时由于SBR工艺的沉淀阶段是在静止的状态下进行的，因此沉淀效果更好。 (5)SBR工艺独特的运营工况决定了它能很好的适应进水水量、水质波动。其中改善工艺涉及了ASBR，它是在20 世纪 90 年代 ,由美国 Dague 专家等将过去用于好氧生物解决的SBR工艺用于厌氧生物解决 ,开发了厌氧序批式活性污泥法(Anaerobic Sequencing Batch Reactor ,简称 ASBR ) 。ASBR法是一种以序批间歇运营操作为重要特性的废水厌氧生物解决工艺 ,一个完整的运营操作周期按顺序分为进水、反映、沉淀和排水4 个阶段。与连续流厌氧反映器相比 ,ASBR 具有如下优点:不会产生断流和短流;不需大阻力配水系统 ,减少了系统能耗;不需要二次沉淀池及出水回流;所需要的搅拌设备和滗水器在国内为定型设备 ,便于建设运营;运营灵活 ,抗冲击能力强 ,能适应废水间歇无规律排放。根据该地区污水水质特性，污水解决工程没有脱氮除磷的特殊规定，重要的去除目的是BOD5，CODCr和SS，本设计采用传统活性污泥法生物解决，曝气池采用传统的推流式曝气池。1.6.2：说明 近、远期所设解决构筑物有粗、细格栅、沉砂池、初沉池、曝气池、二沉池、接触池、浓缩池、消化池、脱水机械。格栅：格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道、泵房集水井的进口处或污水解决厂的端部，用以截留较大的悬浮物或漂浮物，如纤维、碎皮、毛发、果皮、蔬菜、塑料制品等，以便减轻后续解决构筑物的解决负荷，并使之正常进行。被截留的物质称为栅渣。设计中格栅的选择重要是决定栅条断面、栅条间隙、栅渣清除方式等。格栅断面有圆形、矩形、正方形、半圆形等。圆形水力条件好，但刚度差，故一般多采用矩形断面。格栅按照栅条形式分为直棒式格栅、弧形格栅、辐流式格栅、转筒式格栅、活动格栅等；按照格栅栅条间距分为粗格栅和细格栅（1.510mm）；按照格栅除渣方式分为人工除渣格栅和机械除渣格栅，目前，污水解决厂大多都采用机械格栅。沉砂池：沉砂池是城市污水解决厂必不可少的解决设施，重要去除污水中粒径大于0.2mm的砂粒，除砂的目的是为了避免砂粒对后续解决工艺和设备带来的不利影响。砂粒进入初沉池内会使污泥刮板过度磨损，缩短更换周期；砂粒进入泥斗后，将会干扰正常排泥或堵塞排泥管路；进入泥泵后将使污泥泵过度磨损，使其减少使用寿命；砂进入带式压滤脱水机将大大减少污泥成饼率，并使滤布过度磨损。以上情况，足以说明除砂对污水解决厂的重要性。常用的沉砂池有平流式、竖流式、曝气式和涡流式四种形式。平流式沉砂池具有结构简朴，解决效果较好的优点；竖式沉砂池解决效果一般较差；曝气沉砂池的最大优点是可以在一定限度上使砂粒在曝气的作用下互相磨擦，可以去除砂粒上附着的有机污染物，同时，由于曝气的气浮作用，污水中的油脂类物质会升到水面形成浮渣而被除去；涡流式沉砂池运用水力涡流，使沉砂和有机物分开，以达成除砂目的。四种形式沉砂池有各自不同的合用条件，其选型应视具体情况而定。本设计中选用平流沉砂池，它具有颗粒效果较好、工作稳定、构造简朴、排沙较方便等优点。初沉池：解决的对象是悬浮物质，同时可去除部分，可改善生物解决构筑物的运营条件并减少其负荷。设计中采用辐流式初沉池，中心进水，周边出水。优点：机械排泥，运营可靠，管理简朴，排泥设备定型化。曝气池：活性污泥的反映器是活性污泥系统核心设备，活性污泥系统的净化效果在很大限度上取决于曝气池的功能是否能正常发挥。设计采用推流式曝气池，鼓风曝气。推流式曝气池设有廊道可提高气泡与混合液的接触时间，解决效果高，构造简朴，管理方便。二次沉淀池：沉淀或去除活性污泥或腐殖污泥。它是生物解决系统的重要组成部分。设计中采用辐流式二沉池。周边进水，中心出水。优点：机械排泥，运营可靠，管理简朴，排泥设备定型化。浓缩池：污泥浓缩重要是减小污泥体积，减少污泥含水率，为污泥消化解决提供方便。污泥中所含水大体分为四类：颗粒间的孔隙水，约占总水分的70%;毛细水，约占20%；污泥颗粒吸附水和颗粒内部水约占10%。浓缩法重要减少的是污泥的孔隙水。污泥中采用重力浓缩。优点：污泥含水率可以从99%减少至96%，污泥体积可减小3/4，含水率从97.5%减少至95%，体积可减小1/2，为后续解决发明条件。消化池：降解污泥中有机物，使污泥得到稳定，实现污泥“四化”（减量化、稳定化、无害化、资源化）。设计中采用中温两级厌氧消化。优点：条件容易实现，产气量少，但对寄生虫卵及大肠杆菌的杀菌率减少。脱水机械：重要目的在于减少污泥中含水率，为污泥的后续解决打好基础。设计中采用带式压滤机脱水，优点：设备简朴，动力消耗少，可连续生产。1.6.3：解决构筑物形式选择：1.6.3.1：粗格栅：a.格栅的设计，应符合下列规定：经初步核算每日栅渣量0.2 m3/d。所以采用机械除渣。我国过栅流速一般采用0.6-1.0m/s。本次设计采用0.9m/s。格栅倾角一般采用45-75。机械清除国内一般采用60-70本设计采用60。格栅前渠道内水流速度一般取0.4-0.9 m/s。本设计取0.9 m/s。b.设计参数：设计流量：； 格栅间隙: ；过栅流速: ； 格栅倾角：栅条宽度: ； 设计中的各参数均按照规范规定的数值来取的。（1）拟定格栅前水深，根据最优水力断面公式计算得:栅前槽宽=1.13m，则栅前水深（2）栅条间隙数： (取n=42)（3）栅槽有效宽度：B0=s（n-1）+en=0.01（42-1）+0.0242=1.24m 考虑0.5m隔墙：B=2B0+0.5=2.98m（4）进水渠道渐宽部分长度：进水渠宽： （其中1为进水渠展开角，取1=）（5）栅槽与出水渠道连接处的渐窄部分长度：（6）过栅水头损失（h1）设栅条断面为锐边矩形截面，取k=3，则通过格栅的水头损失： 其中： h0：水头损失； k：系数，格栅受污物堵塞后，水头损失增长倍数，取k=3； ：阻力系数，与栅条断面形状有关，当为矩形断面时=2.42。（7）栅后槽总高度（H）本设计取栅前渠道超高h2=0.3m，则栅前槽总高度H1=h+h2=0.56+0.3=0.86mH=h+h1+h2=0.56+0.101+0.3=0.96m（8）栅槽总长度 L=L1+L2+0.5+1.0+（0.64+0.30）/tan=1.01+0.51+0.5+1.0+(0.64+0.30)/tan60=2.89m（9）每日栅渣量在格栅间隙在20mm的情况下，每日栅渣量为： 所以宜采用机械清渣。1.6.3.2 污水提高泵房设计计算a提高泵房设计说明本设计采用传统活性污泥法工艺系统，污水解决系统简朴，只考虑一次提高。污水经提高后再过细格栅，然后经平流沉砂池，自流通过初沉池、曝气池、二沉池及接触池，最后由出水管道排入纳污河流。设计流量：Q=0.89m3/s1）泵房进水角度不大于45度。2）相邻两机组突出部分得间距，以及机组突出部分与墙壁的间距，应保证水泵轴或电动机转子再检修时可以拆卸，并不得小于0.8。如电动机容量大于55KW时，则不得小于1.0m，作为重要通道宽度不得小于1.2m。3）.泵站采用矩形平面钢筋混凝土结构半地下式，尺寸为15 m12m，高12m，地下埋深7m。4）.水泵为自灌式。b.泵房设计计算各构筑物的水面标高和池底埋深计算见高程计算。再根据设计流量0.89m3/s，属于大流量低扬程的情形，考虑选用选用5台350QW1200-18-90型潜污泵（流量1200m3/h，扬程18m，转速990r/min，功率90kw），四用一备，流量： 集水池容积： 考虑不小于一台泵5min的流量：取有效水深h=1.3m，则集水池面积为:泵房采用圆形平面钢筋混凝土结构,尺寸为15 m12m,泵房为半地下式地下埋深7m，水泵为自灌式。1.6.3.3 泵后细格栅设计计算1.细格栅设计说明污水由进水泵房提高至细格栅沉砂池，细格栅用于进一步去除污水中较小的颗粒悬浮、漂浮物。细格栅的设计和中格栅相似。2.设计参数拟定：已知参数：Qa=41200m3/d，Kp=1.3，Qmax=0.89 m3/s。栅条净间隙为3-10mm，取e=10mm，格栅安装倾角600 过栅流速一般为0.6-1.0m/s ,取=0.9m/s,栅条断面为矩形，选用平面A型格栅,栅条宽度S=0.01m，其渐宽部分展开角度为200设计流量：过栅流速: ； 栅条宽度: ； 格栅倾角：格栅间隙: ； 栅前流速：3. 设计计算 细格栅设计两组，每组的设计流量为：。（1）拟定格栅前水深，根据最优水力断面公式计算得栅前槽宽，则栅前水深（2）栅条间隙数 (取n=83）（3）栅槽有效宽度B=s（n-1）+en=0.01（83-1）+0.0183=1.64m（4）进水渠道渐宽部分长度（其中1为进水渠展开角，取1=）（5）栅槽与出水渠道连接处的渐窄部分长度（6）过栅水头损失（h1） 因栅条边为矩形截面，取k=3，则 其中： h0：计算水头损失 k：系数，格栅受污物堵塞后，水头损失增长倍数，取k=3 ：阻力系数，与栅条断面形状有关，当为矩形断面时=2.42（7）栅后槽总高度（H） 取栅前渠道超高h2=0.3m，则栅前槽总高度H1=h+h2=0.56+0.3=0.86m 栅后槽总高度H=h+h1+h2=0.56+0.26+0.3=1.12m（8）格栅总长度 L=L1+L2+0.5+1.0+ H1/tan=0.71+0.35+0.5+1.0+0.86/tan60=3.06m（9）每日栅渣量 所以宜采用机械格栅清渣。1.6.3.4 平流式沉砂池近期：；总变化系数； 远期：；总变化系数。（1）平流沉砂池长度：L设： （流速规定在0.150.3m/s）；（停留时间规定为30s60s）。则： 。（2）水流断面积 （3）池总宽度：设2格，取格宽； 则：（4）有效水深： ，满足规定。（5）沉砂池室所需容积： 设计T=2d，即考虑排泥间隔天数为2天，则每个沉砂斗容积为： （6）每个沉砂斗容积：设取一个分格有两个沉砂斗,则 （7）沉砂斗各部分尺寸设计斗底宽a1=0.50m，斗壁与水平面的倾角为60，斗高hd=1.0m，则沉砂斗上口宽：沉砂斗容积：（8）沉砂室高度：采用重力排砂，设池底坡度为0.06，坡向砂斗，则 ： 则沉泥区高度为： 池总高度H:设超高，则总高为（9）进水渐宽部分长度： （10）出水渐窄部分长度： （11）验算最小流速： 0.15m/s，符合规定。（12）排砂管道 本设计采用沉砂池底部管道排砂，排砂管道管径。1.6.3.5 辐流式初沉池 辐流式初沉池拟采用中心进水，沿中心管四周花墙出水，污水由池中心向池四周辐射流动，流速由大变小，水中悬浮物流动中在重力作用下沉降至沉淀池底部，然后用刮泥机将污泥推至污泥斗排走，澄清水从池周溢流入出水渠。辐流沉淀池由进水装置、中心管、穿孔花墙、沉淀区、出水装置、污泥斗及排泥装置组成。从沉砂池流出来的污水进入集配水井，通过集配水井分派流量后流入辐流沉淀池。计算草图如下图： 辐流式初沉池计算草图（1）沉淀部分水面面积：F 表面负荷一般采用1.5-3.0，本设计取=2.0，沉淀池座数n=2。 (2)池子直径：D （3）沉淀部分有效水深： 设沉淀时间t=1.5h，则 （4）沉淀部分有效容积： 污泥部分所需的容积：V 设取人均污泥量为：，则： 污泥斗容积： 设； 则： （5）污泥斗以上圆锥体积部分污泥容积： 设池底坡度采用0.05，则： （6）污泥总容积： ，满足规定。 （7）沉淀池总高度： 设；，则沉淀池总高度为： (8)沉淀池池边高度： （9）径深比： ； 满足规定。 辐流式沉淀池近期使用2个，1个备用用来解决远期污水。1.6.3.6 曝气池 传统活性污泥法，又称普通活性污泥法，污水从池子首段进入池内，二沉池回流的污泥也同步进入，废水在池内呈推流形式流至池子末端，流出池外进入二次沉淀池，进行泥水分离。污水在推流过程中，有机物在微生物的作用下得到降解，浓度逐渐减少。传统活性污泥法对污水解决效率高，BOD去除率可待90%u以上，是较早开始使用并沿用至今的一种运营方式。本工艺设计曝气池采用廊道式，二沉池为辐流式，采用螺旋泵回流污泥。 根据规定，解决效率应90。（1）曝气池按-污泥负荷法计算 拟定采用的-污泥负荷率为0.3 但为稳妥计，需加以校核，所以; 带入值，有：（2）混合液污泥浓度： 查图4-7得到相应的值为135.且取. 则： (3)拟定曝气池容积： （4）曝气池各部分尺寸拟定：本设计设2组5廊道曝气池，在曝气池进水端和出水端设横向配水渠道，在两池中间设配水渠道与横向配水渠相连，污水与二沉池回流污泥从第一廊道进入曝气池。曝气池平面图如图 设2组曝气池，则每组容积为： 池深取4.5m，则两组曝气池的面积F为： 池宽取5.5m，。11.222,符合规定。 池长： ，符合规定。 设五廊道式曝气池：廊道长： 取超高为；则：池总高度为： 在曝气池面对初沉池和二沉池的一侧，各设横向配水渠道，在池中部设纵向中间配水渠道与横向配水渠道相连接。在两侧向配水渠道上设进水口，两组曝气池共有5个进水口。曝气池系统的计算与设计（采用鼓风曝气系统）（1）平均时需氧量的计算： 查设计手册（5），页，可得，取； 带入各值，可得： （2）最大时需氧量计算：近期 代入各值，可得：（3）每日去除的值： (4)去除每需氧量： (5)最大时与平均时需氧量之比： 供气量计算：采用网状膜型中微孔空气扩散器，敷设于距地面0.2m处，淹没水深为4.0m，计算温度定位. 查课本附录可得：;(1)空气扩散器出口的绝对压力： （2）空气离开曝气池面时氧的比例： (3)曝气池混合液中平均氧饱和度： 按最不利温度来计。 (4) 换算成在条件下脱氧清水的充氧量: 相应最大需氧量为：（5）曝气池平均时供氧量计算： （6）曝气池最大时供氧量计算： （7）去除每的供气量： (8)每污水供气量为： （9）本系统的氧总用量： 总需氧量为：空气机的选定空气机供气量：最大时：平均时：根据所需空气量及压力规定（），查课本附录5，采用型空气机7台，风量为，风压为。正常条件下，5台工作，2台备用；高负荷时，6台工作，1台备用。近期设曝气池3个，备用一个。1个备用为远期时使用。1.6.3.7 辐流式二沉池为了使沉淀池内水流更稳、进出水配水更均匀、存排泥更方便，常采用圆形辐流式二沉池。该沉淀池采用周边进水，中心出水的幅流式沉淀池，采用吸泥机排泥。计算草图如下图：二沉池计算草图 平均日流量为：近期。曝气池混合液悬浮浓度；回流污泥浓度，污泥回流比.（1）沉淀池部分水面面积： 设池数个；表面负荷，则： （2）池子直径： （3）实际水面面积： （4）实际表面负荷： (5)单池设计流量： （6）校核堰口负荷： ,符合规定。 校核固体负荷： ，符合规定。 （7）澄清池高度：设 （8）污泥区高度： 设，则： （9）池边深度： （10）沉淀池高度： 设池底坡度为；污泥斗直径，池中心与池边落差。超高；污泥斗高度。则： 二沉池近期使用2个；远期3个，进入二沉池的管径取DN400mm。出水管管径DN=1000m，沉淀池采用周边传动刮吸泥机，周边传动刮吸泥机的线速度为2-3m/min，刮吸泥机底部设有刮泥板和吸泥管，运用静水压力将污泥吸入污泥槽，沿进水竖井中的排泥管将污泥排至分派井中。排泥管采用DN200mm.经校核满足规定。1.6.3.8 浓缩池 浓缩池计算草图（1）曝气池系统每日增长的活性污泥量： (2)曝气池每日排出的剩余污泥量为： 则：2个曝气池每日排出剩余污泥总量为： 设经曝气池后污泥的含水率为，则：湿泥量为： （3）浓缩池平面面积： 使用公式为： 此设计中：,则： （4）本设计采用4个污泥浓缩池，则单个池面积为。 （5）浓缩池的直径： ，本设计取。 （6）浓缩池的容积： 式中：-浓缩池浓缩时间（h），一般采用1016h，本设计取12h。 （7）沉淀池有效水深： 本设计最后拟定浓缩池的总高度为，近期考虑设4座，远期使用6座，各部分尺寸相同，采用污泥管道最小管径为，间歇将污泥排出。 经校核满足规定。 1.6.3.9 厌氧消化池 （1）消化池的计算草图如下： 厌氧消化池计算草图 （2）初沉池污泥量计算： 使用公式： -分别是进水与沉淀池水的悬浮物浓度；-污泥含水率：；-污泥容重：；-两次排泥时间间隔。则可得： （3）剩余活性污泥量经浓缩后量： 设活性污泥量经浓缩后含水率由变为，则： 厌氧消化采用中温两级厌氧消化解决，消化池停留天数为30d，其中一级消化为20d，二级消化为10d，消化池控制温度为,计算温度为,新鲜污泥平均温度为,日平均最低温度为。池外介质为空气时，全年平均温度为，冬季室外计算气温为。池外介质为土壤时，全年平均温度为，冬季室外计算气温为。 则：消化池容积为： 采用4座一级消化池，则每座池子的有效容积为： 经计算可得： 池子直径采用；集气罩直径；池子下锥底直径； 上锥体高度；下锥体高度； 消化池柱体高度应则消化池总高度为： 消化池各部分容积计算： 集气罩之积：弓形部分容积：圆形部分容积为： 下锥体部分容积为： 则消化池有效容积为：，合格。二级消化池总容积： 采用两座二级消化池，且两座一级消化池串联一座二级消化池，则两座二级消化池有效容积为：二级消化池各部分尺寸同一级消化池。本设计近期使用4座消化池，远期使用6座消化池。各部分尺寸均相同，经校核负荷规定。1.6.3.10 污泥机械脱水1. 污泥机械脱水设计说明： 污水解决厂污泥二级消化后从二级消化池排出污泥的含水率约95%左右，体积很大。因此为了便于综合运用和最终处置，需对污泥做脱水解决，使其含水率降至60%-80%，从而大大缩小污泥的体积。（1） 污泥脱水机械的类型，应按污泥的脱水性质和脱水规定，经技术经济比较后选用。 （2） 污泥进入脱水机前的含水率一般不应大于98。（3） 经消化后的污泥，可根据污水性质和经济效益，考虑在脱水前淘洗。 （4） 机械脱水间的布置，应按规范有关规定执行，并应考虑泥饼运送设施和通道。 （5）脱水后的污泥应设立污泥堆场或污泥料仓贮存，污泥堆场或污泥料仓的容量应根据污泥出路和运送条件等拟定。 (6) 污泥机械脱水间应设立通风设施。每小时换气次数不应小于6次。2. 初沉池污泥量： 3. 剩余活性污泥经浓缩后为：4.经浓缩池后初沉泥量： 5.进入带式压滤机时总需氧量： 考虑到投药后泥量上升，则： 压滤机天天工作8小时，则带式压滤机设立台数： 为安全考虑，设4台带式压滤机，3用1备。第二章解决构筑物设备一览表第三章附属构筑物及建筑物尺寸一览表附属构筑物及建筑物的尺寸登记表名 称尺 寸车 库18（m）9（m）中 央 控 制 室18（m）9（m）消 化 池 控 制 室12（m）6（m）食 堂12（m）
