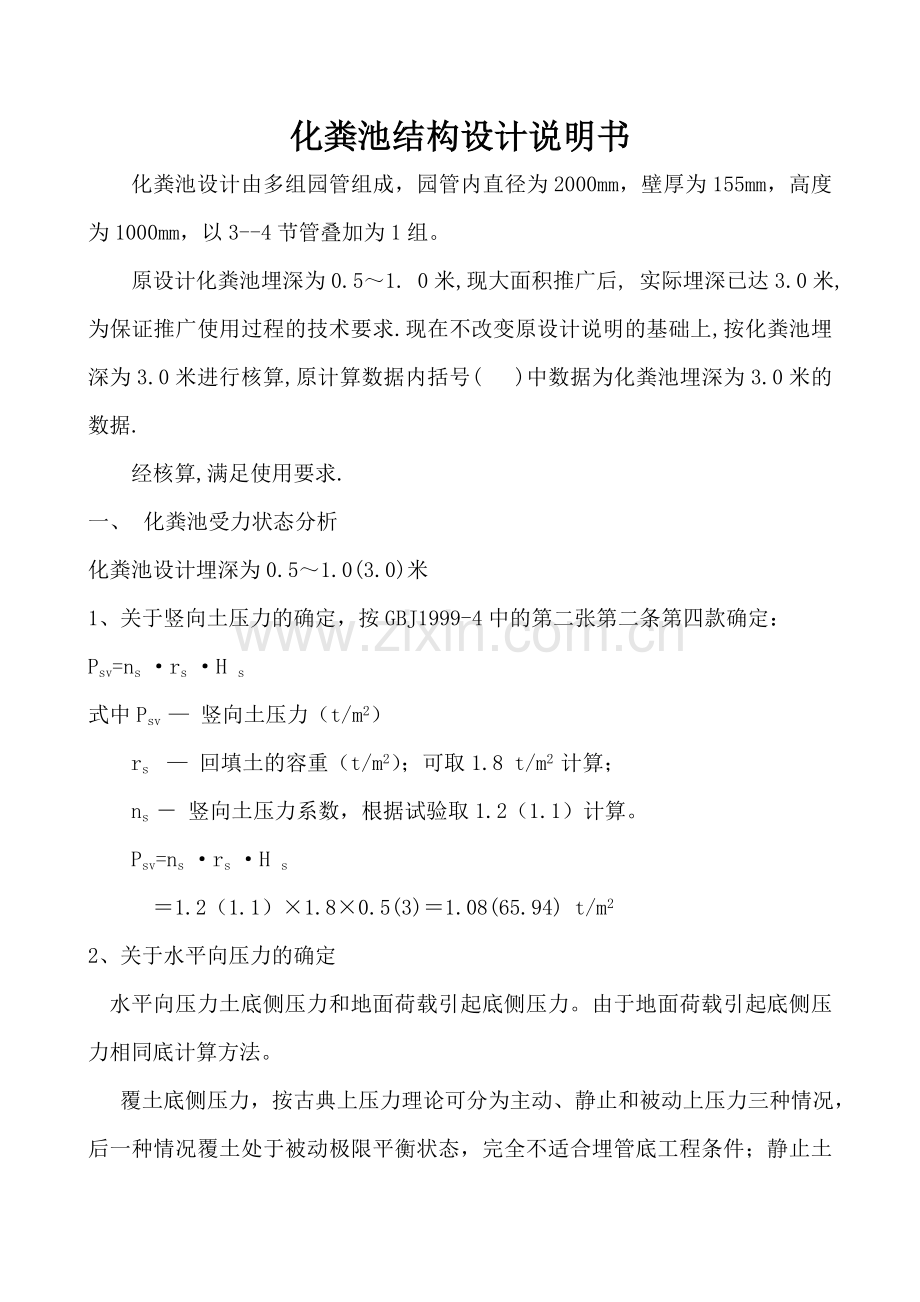

设计说明书工程名称: 化粪池结构说明化粪池结构设计说明书化粪池设计由多组园管组成，园管内直径为2000mm，壁厚为155mm，高度为1000mm，以3-4节管叠加为1组。原设计化粪池埋深为0.51. 0米,现大面积推广后, 实际埋深已达3.0米,为保证推广使用过程的技术要求.现在不改变原设计说明的基础上,按化粪池埋深为3.0米进行核算,原计算数据内括号( )中数据为化粪池埋深为3.0米的数据.经核算,满足使用要求.一、 化粪池受力状态分析化粪池设计埋深为0.51.0(3.0)米1、关于竖向土压力的确定，按GBJ1999-4中的第二张第二条第四款确定：Psv=ns rs H s式中Psv 竖向土压力（t/m2）rs 回填土的容重（t/m2）；可取1.8 t/m2 计算；ns 竖向土压力系数，根据试验取1.2（1.1）计算。Psv=ns rs H s 1.2（1.1）1.80.5(3)1.08(65.94) t/m22、关于水平向压力的确定 水平向压力土底侧压力和地面荷载引起底侧压力。由于地面荷载引起底侧压力相同底计算方法。 覆土底侧压力，按古典上压力理论可分为主动、静止和被动上压力三种情况，后一种情况覆土处于被动极限平衡状态，完全不适合埋管底工程条件；静止土压力一般也不会形成，主要由于回填土和原状土的力学性能不同，由于回填土的变形将导致回填土处于主动极限平衡状态，因此通常均按主动土压力计算是适宜的。 在工程上，主动土压力的计算一般沿用库氏或朗金氏的公式，根据国外研究资料，证明两者的计算误差均不大，引用朗金氏计算公式，其通式为：PA=s Ys Z式中PA水平向侧压力（t/m2）Z自地面至计算深度处的距离（m）；s 主动侧土压力系数，按GBJ1999-84可采用1/3。PA=s Ys Z 1/31.80.5（3）0.3（1.8） t/m2 埋深为0.5（3）米最顶部管受力1/31.83.7(7)2.22(4.2)t/m2 埋深为0.5(3)米最底部管侧向受力3、地面车辆荷载影响的确定地面车辆荷载 的影响是通过着地面轮压向土内传递压力，通过试验，证明当停驶作静压传递压力。通过试验，证明当停驶作静压传递时，影响最大，并基本上符合按布辛并斯大林克弹性理论的解答，从实用考虑国外都换算成压力分布角形式计算。据此GBJ1999-84经统计换算后，给定地面车辆轮压可按35分部角计算沿土内深度的压力分布。 化粪池设在小区内，地面车辆荷载考虑到15吨重车，Pcz=nuPc/(a=1.4Z)/(nb+di1 + di2 di3 1.4Z)式中Pcz-车辆的单个轮压（t/m2 ）a-地面单个轮压的分部长度（m） 取0.2b-自地面单个轮压的分布宽度（m） 取0.2z-自地面至计算深度的距离（m） 取3.0N-计算的轮压数量；DI-地面相邻两个轮压间的净距（m）；UD 车辆刹车时的动力系数，Hs=3.0时，为0.95Pcz=nuPc/(a+1.4Z)/(nb+di1 + di2 di3 1.4Z)41.05(0.95)15/0.2+1.40.5(3.0)/40.2+1.2+1.4+4.6+1.40.5(3)=8.06 (1.062)t/m2如埋深为3.0米管最底部，车辆的单个轮压0.32t/m2。二、 化粪池管受力分析1、 竖向土压力作用在盖板上，产生弯矩；Psv=1.08(5.94) t/m2 。2、 水平土侧向压力作用土在管壁 PA =0.3-2.22(1.84.2) t/m23、 15吨车辆单轮压力作用在盖板上或作用在管壁上，作用在管壁上PCZ为=2.690.3（0.380.11）t/m2管壁受到的压力PV=2.992.52（4.302.18）t/m2按管壁受到的最大压力2.99（4.30）t/ m2管在水平侧向压力产生最大弯矩 M=KPVD0M-计算截面最大弯矩K-园管弯矩系数取0.150计算管半径即管中心到管壁中心的距离1078mmPV=2.99（4.32）*1010D=2310M=0.15*2.99（4.30）*2310*1078=1.07（1.55）*1010 N/MM管截面上的轴向力NC（N/MM）NC=0.5PVD=0.5*2.99（4.30）*2310（2000）=3.38（4.20）*107 N/MM三、钢筋混凝土截面强度及配筋确定在给定壁厚为155mm内径2000mm在给定壁厚度条件下，主要是确定相应设计荷载作用时的截面配筋量，由于配筋量不是很高，并且也不要求内外筋同是达到破坏，因此可单独核算，拒此内环筋按弯曲受拉确定，外环筋按大偏心受压确定。内环筋确定Agn=RW/Rgb H0（11.2 KnM/RWBH）式中Agn-内环筋截面积（mm2/m）Rg当绑扎时，计算强度为2800Kg/cm2b-计算截面长度（cm），取100cmH0-受拉钢筋中心至截面受压边外缘的距离（cm）Kn-内环筋强度设计安全系数1.26An=388.80（403.20）mm2/M内环筋钢筋直径为6截面为28.26mm2 内环筋应配的环数13.8即14环外环筋确定Agw =Kw NC（et/2+a ）/Rg/（H0-a ）Agw-内环筋截面积（mm2/m）Kw外环筋强度设计安全系数，即等于1.4（1.30）H0-受拉钢筋中心至截面受压边外缘的距离,即等于12.7cma -受压钢筋中心至截面受压边外缘的距离（cm）,即等于2.8cm当绑扎时，计算强度为2000Kg/cm2 t= 管壁厚度（cm），即等于15.5cm。e计算截面上的偏心矩（cm）即eM/Nc32.25cmAgw1.4（1.30）*3.38（1.2*4.20）（32.25-7.75+2.8）/2800/（12.7-2.8）=466（464）外环筋钢筋直径为6截面为28.26mm2 外环筋应配的环数16.5即17环四、盖板强度验算（简支板）盖板砼为C30fcm16.5N/mm2 钢筋fy310N/mm2 板厚h150mm，h0125mm 板重量0.45t/m2 覆土重量1.08（5.94）t/m2 ,均匀分布在盖板上；外力活荷载汽车（在小区内以15t计），静止时压力最大，当外力活荷载压预留口时板的受压最大，该板为圆形双向板 盖板最大弯矩 板和覆土重g1.53（6.39） t/m2外力荷载以35角分布，埋深0.5（3）m q=9.44（0.76）t/m2g1=g+q/25.56（1.2） t/m2径向弯矩：Mr0.0017D128.6（9.2）0.08 （0.086）t/切向弯矩：Mt0.0392D128.6（9.2）1.80（1.93）tm径向按构造配筋8120。切向配筋at =Mt /fcmb h02 =0.070（0.075） 1=0.964（0.958） Ast =Mt /1/ h0/fy=486( 520)mm2按计算沿园周长每米配486(520)mm2实际配筋12120总面积为628mm2 池底板实际配筋4212。达到设计要求。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
