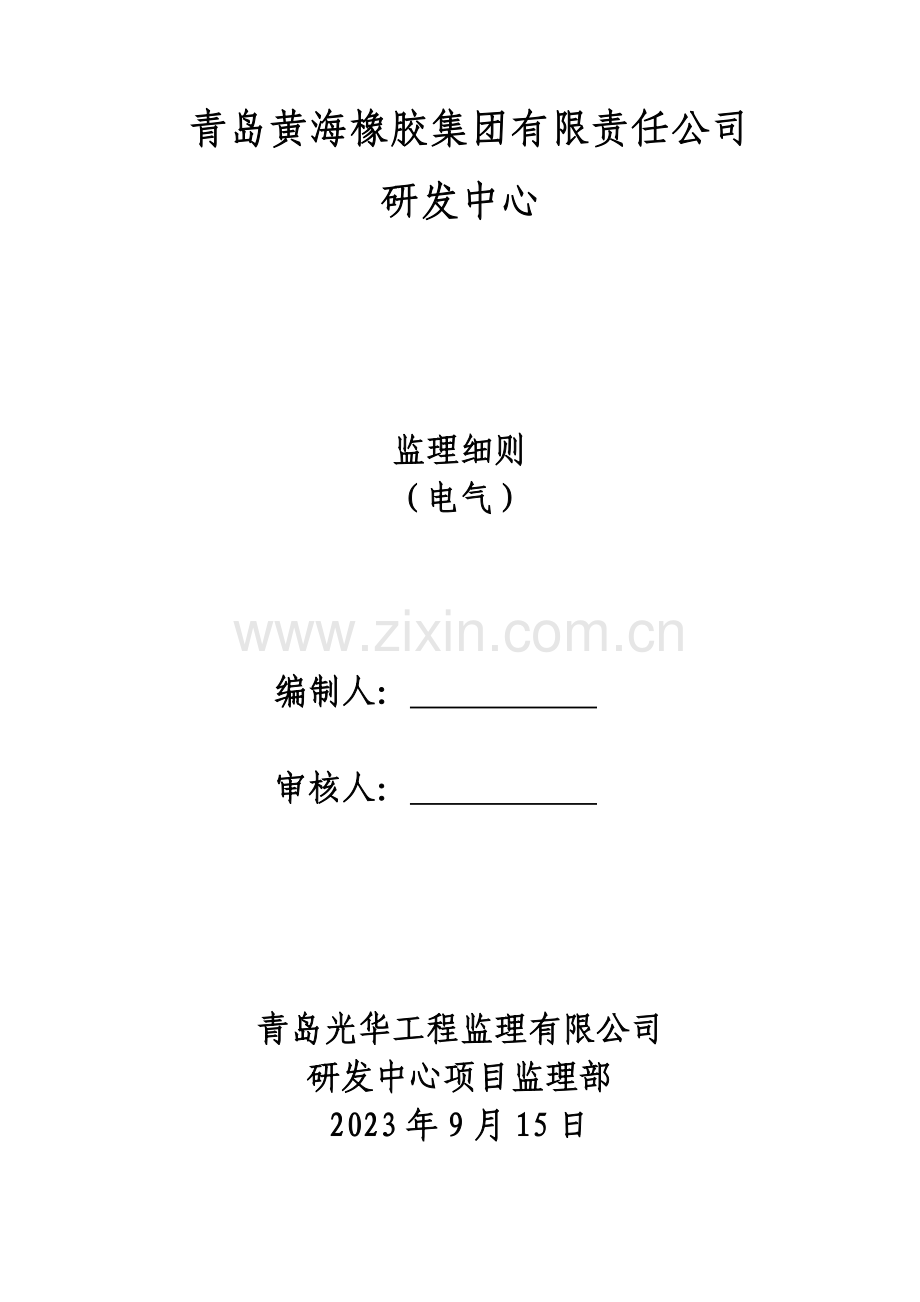

青岛黄海橡胶集团有限责任公司
研发中心

监理细则
（电气）

编制人：

审核人：

青岛光华工程监理有限公司
研发中心项目监理部
2023年9月15日

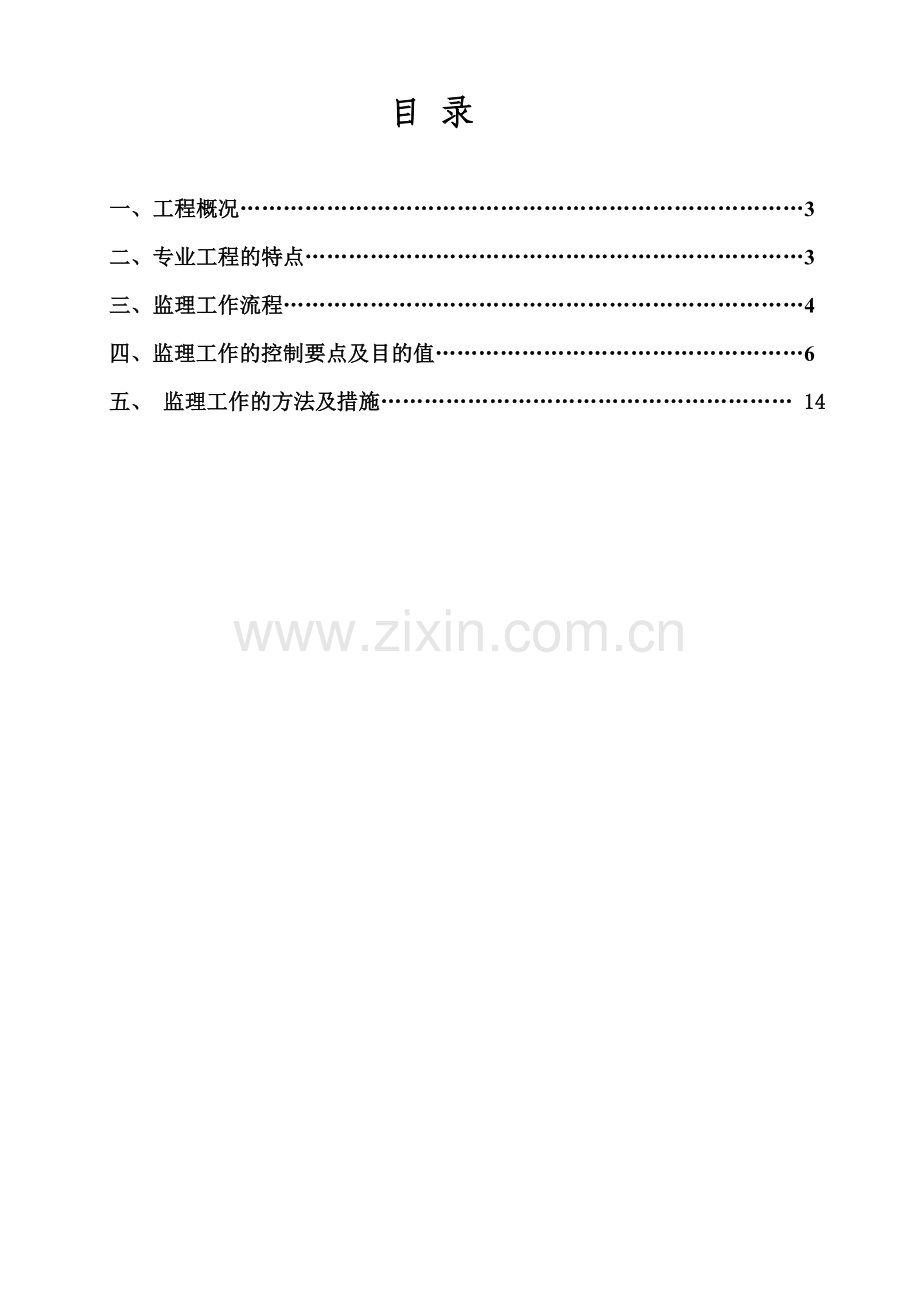

目 录

一、 工程概况……………………………………………………………………3
二、 专业工程的特点……………………………………………………………3
三、 监理工作流程………………………………………………………………4
四、监理工作的控制要点及目的值……………………………………………6
五、 监理工作的方法及措施………………………………………………… 14
本监理实行细则是依据已批准的本工程的《监理规划》与电气专业工程相关的标准、设计文献和技术资料及施工组织设计编写的。

一、 工程概况
本工程为青岛黄海橡胶集团有限责任公司研发中心项目，建筑面积14439.6㎡，结构形式为钢筋混凝土框架结构。

二、 专业工程的特点
研发中心有供电、配电、照明、防雷、接地及电话、网络线路。
本工程消防及部分工艺负荷用电为二级负荷，其他为三级负荷，高压进线及保护由本地的供电部门完毕。
本工程防雷为第三类防雷建筑物，低压配电室设等电位箱，采用40*4镀锌扁钢与原接地系统可靠连接，与进户工艺管、水管、风管、PE线电缆桥架连接，接地电阻规定不大于1欧姆。接地系统为TN-S系统，等电位与接地体连成一体，系统接地采用TN-C-S系统，进户处应重新接地。

三、监理工作流程
a) 施工阶段进度控制监理工作流程图（如下）
业主与承包人签订施工承包协议

承包人编制施工总进度计划

批准实行
审查
上报监理工程师

承包人编制具体工程项目和年度施工进度计划并按月上报实际工程进度情况

监理工程师审查进行计量和支付

进行计划进度与实际完毕值检查

指定承包人修改施工进度计划
两者比较
不符合
符合
继续执行计划直至工程竣工

b) 工程质量监理程序图
准备阶段
承建单位提出开工申请
现场材料检查，工人、设备审查，施工工艺批准

进 否 工
总监批准开工申请单
行 更 程
施工阶段
每道工序开工
下 新 否 是 质
一 提 现 量
验收阶段
监理工程师签发中间交工证书
专业监理工程师验收
承建单位质量自检
道 出 否 场 监
工 否 监 理
序 理

c) 工程进度监理程序图
监理工程师审批延期
监督计划实行
工程开工
监理工程师审批
总监理工程师下达开工令
承建单位提交进度计划
发出中标告知书

否

是
是否关键线路

计划是否迟延
否
承建单位调整月计划
是否承建单位因素
否 是

调整进度计划
监理工程师意见

四、 监理工作的控制要点及目的值
a) 质量控制
⑴ 从事建筑电气工程施工单位，必须持有电力主管部门颁发的“供、用电工程施工许可证”，其资格和能力应与承包工程的规模和技术相适应。
⑵ 工程项目技术负责人，应具有助理工程师以上技术职称的人员担任，并经考核合格。电气工长、安装工人、电焊工应持“岗位证书”、“特种作业人员操作证”，有电工合格证的专业技术工作人员，不应少于施工总人数的50%,必须持证上岗。
⑶ 消防工程（含火灾报警系统）施工单位，必须持有建设主管部门颁发的施工单位资质等级证书和消防部门颁发的消防工程施工许可证。
⑷ 电梯、电信、有线电视、电缆等专业安装单位，必须持有建设主管部门颁发的安装许可证（需与所核准安装范围相一致）。
b) 设计文献的复核、优化与设计变更、洽商，开工前应及时设计交底。
⑴ 施工图纸设计交底和会审应有文字记录，交底后经设计、施工、监理、建设单位各方会签后方可作为施工依据。
⑵ 设计单位下发的“设计变更”，必须有建设单位的签认，并告知监理工程师（送交复印件）。
⑶ 电气施工方案必须经总监和专业监理工程师审批，经确认后方可在施工中实行。
⑷ 电气安装工程所需要材料、器件、设备要严格按照国家法律、法规以及规范的规定进行质量认定。
c) 现场检查质量控制的关键，除把好材料、器件、设备质量外，按照施工技术规范规定，把好施工工艺关。
⑴基础
i. 底板钢筋的贯通；
ii. 立柱（两根对角主筋）与底板主筋焊接；
iii. 在图纸中表白两根对角主筋的位置；
⑵接地
① 接地板的位置符合设计规定；
② 接地板与接地线的焊接与防腐，扁钢的搭接长度应为其宽度的2倍，三面焊接；圆钢的搭接长度应为其直径的6倍，双面施焊；扁钢与钢管、扁钢与角钢焊接时，应将扁钢弯成弧形或直角形与角钢焊接。
③ 所有铁件均需镀锌。
⑶防震
① 运用结构柱内主筋作引下线，必须在主筋自上而下作有标记；
② 屋顶防震需采用的镀锌圆钢
③ 平面屋顶上所有凸起的金属构筑物或管道、爬梯等，均需与避雷带连接。
④ 运用屋面金属扶手栏杆做避雷带时，拐弯处应做成圆弧活弯，栏杆与接地引下线可靠焊接。
⑤ 测试点的制作应符合电气工程安装的规定。
⑷配管
㈠ 混凝土体内的钢管与铁盒
① 混凝土的内壁均应进行防腐解决（刷防腐漆）。若埋于混凝土内，钢管外壁可不进行防腐解决，但应除锈，采用镀锌钢管时，锌层剥 落处应涂防腐漆。
② 管口除毛刺，入箱、盒时需加护口。
③ 管的弯曲半径≧6D，弯曲≦0.1D（D为管子外径）。
④ SC20及以下钢管暗配时，宜作丝扣连接，管箍两端必须焊跨接地线，但也可套管连接；SC25及以上钢管可采用套管连接，套管长度不应小于线管外径的2.2倍。管口应对准管套中心并焊接严密， 可不做跨接地线。
⑤ 注意分线盒与接线盒的跨接地线。
㈡ 体内的钢管与铁盒：线管进线箱、盒可采用焊接法固定，但只宜在管孔四周固字，管口应与箱、盒里口平。
㈢ 吊顶内配管：
① 跨接地线的焊接（额定电压为交流5V及以上，直流120V以下者属于安全电压，安全电压配线的金属线管可不做跨接地线）。
② 焊接点的防腐；
③ 吊挂的间距符合规范规定；
④ 硬质塑料电线管、塑料波纹电线管不得在吊顶内及轻质壁板墙敷。但在活吊顶内接线盒与设备接线盒之间，可采用塑料波纹电线管，但长度不得超过1米。
⑤ 消防火灾报警系统电气管路，需采用金属管。
⑥ 配线工程中采用暗配敷设的各个部位，为防鼠害、火灾、导线均须用线管保护，任何情况下导线均不得明露（金属软管的保护接线除处），箱、盒须用盖板封闭，盖板螺钉应齐全紧固。
⑦ 吊顶内装设的接线盒、灯头盒必须单独固定，其朝向便于检线和接线。
㈣硬质、半硬质阻燃型料管暗敷设；
① 暗敷设在土建结构施工过程中，将管路埋入墙体和楼板内。局部剔槽应加以固定，并用M10水泥砂浆保护，保护层不得小于15mm。
② 可泵用套管粘接或端头连接，套管长度不应小于管径的3倍。
③ 在加气混凝土板内剔槽敷设时，只允许沿板缝剔槽，不允许在剔槽时剔断钢筋。
④ 管时盒、箱必须顺直到位，与里口平齐，在盒、箱内露出的长度应小于5mm。可采用粘接或端头连接，一管一孔，不允许开长孔。
⑤ 在大模板混凝土墙、滑模板混凝土墙配管时，应先将管口封堵好，再将管口与盒、箱里口切平。
⑸电缆桥架与金属线槽安装
① 横平竖直、标高符合设计规定。
② 支点间距符合规范规定。
③ 连成整体，妥善接地（镀锌桥架、托盘、线槽的搭接处用螺母、平垫、弹垫紧固后可不做跨接地线，非镀锌制品的金属桥架、托盘、线槽的搭接应用跨接地线连接成整体）。
④ 线槽内敷设的导线应按回路绑扎成束，并应固定，寻线不得在线槽内接头安装任何场合的线槽均须用盖板固牢。
⑤ 电缆可敷设在线槽内，但在桥架或托盘内不应直接敷设导线。
⑹管内穿线
① 穿入管内的干线可不分色。
② 线管管口至配电箱、盘总开关的一段干线应按色标规定分色。
③ 各用电支路应按色标规定分色。
④ 色标：L1相为黄色，L2相为绿色，L3相为红色，N（中性线）为淡蓝色，PE（保护线）为黄绿双色。
⑺电缆的敷设
① 电缆沿支架、桥架敷设：
电缆沿桥架或托盘水平敷设时，应单层敷设，排列整齐，不得有交叉；
不同等级电压的电缆应分层敷设，高压电缆应敷设在上层；
同等级电压的电缆应沿支架敷设时，水平净距不得小于35mm。沿桥架或托盘垂直敷设时，每层最少加装两道卡固支架；
电缆穿过楼板时，应加装套管，敷设完后应将套管用防火材料堵死。
② 挂标志牌：
标志牌上应注明电缆编号、型号、规格、电压等级及起止点；
沿支架、桥架敷设时，在其两端、拐弯处、交叉处应挂标志牌。直线段应适当设标志牌。
⑻电器设备安装
① 定位要符合设计与规范规定，对于开关、插座等允许有20%的超差点也应控制在设计标高的+15mm范围内，不应有负向超差。各房间内的插座、开关安装高度相差不应大于10mm。
② 电气设备金属外皮的接地（距地2.4米以下的灯具金属外皮要接保护线）。
③ 开关、插座的接线应对的无误。插座接线：左零右火，上接保护线；灯开关断相线、相线应接在灯芯上。
④ 当插座的上方有暖气管时，其间距应大于200mm；下方有暖气时其间距应大于300mm，不符合上述规定期采用技术措施。
⑤ 在配电回路中的各种导线连接，均不得在开关、插座的接线端处以套接线方式连接其它支路。
⑥ 2.5 mm2以上铜线与电器连接时，需刷锡。大于2.5 mm2时需加压接端子。单芯10 mm2以上铜线与电器连接时，需加线鼻子。
⑦电视馈线线管、插座与交流电源线管、插座之间宜有500mm以上的距离。
⑧低压成套开关设备及动力箱、盘等的保护线截面应按表-1（如下）的规定选择并应与其专用的，不可拆卸的接地螺栓有效连接。
保护线截面的选择 表-1
装置的相线导线截面积S/mm2
相应的保护导线的最小截面积SP/ mm2
S≦16
SP=S
16＜S≦35
SP=16
S＞35
SP=S/2

⑨低压成套设备及独立的低压配电柜、活动台板必须用裸铜软线与接地良好的金属构架可靠地连接。
⑼工程报验
① 认真审查预检工程检查记录与隐蔽工程检查记录。随工程的进展，由承建单位电气技术员填写“工程报验单”，并附隐、预检记录、分部分项工程质量评估表及质量保证资料。合格者将予以签认。
② 预检记录、预检重要检查项目：
ⅰ 明配管（涉及能进入吊顶内配管）预检内容涉及：品种、规格、位置、标高、固定、防腐、外观解决等；
ⅱ 变配电装置的位置；
ⅲ 高低压电源进线口的方向、电缆位置、标高等；
ⅳ 开关、插座、灯具的位置；
ⅴ 防雷接地工程；
③ 隐检记录；隐检重要检查项目：
埋在结构内的各种电线导管；
运用结构钢筋做避雷引下线；
接地极埋设与接地带连接处焊接；均压环、金属门窗与接地引线下线的焊接或与铝合金窗的连接；
不能进入吊顶内的电线导管及线槽、桥架等敷设；
直埋电缆；
隐检内容涉及：品种、规格、位置、标高、弯度、连接、焊接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口解决、敷设情况、保护层及其他管线的位置关系等。
⑽分项验收：以下系统在做系统调试后，应进行分项验收，并做好“报验”与“认可”手续。
① 电气照明系统（附电气绝缘系统电阻测试记录）试记录、电气照明器具通电安全检查记录、电气照明试运营记录。
② 广播、通讯系统。
③ 电缆电视系统。
④ 火灾报警系统。
⑤ 消防供水稳压系统（附动力试运营记录）。
⑥ 通风、空调系统（附动力试运营记录）。
⑦ 防雷、接地系统（附电气接地装置安装平面示意图、电气接地电阻测试记录）。
⑧ 电梯安装工程（附电梯安装工程施工技术全套资料）。
⑾监理告知与备忘录：
① 凡在施工过程中存在影响工程质量与工程进度的做法，以及不符合工艺规定之处，一旦发现作应告知电气工长立即改正之外，还应以书面形式下发“监理告知”，以此作为告诫依据。
② 凡在工程建设过程中，监理过程中存在一些影响工程质量和进度的问题，若与建设单位有关，应以“备忘录”形式告知建设单位说明问题，请有关方面予以关注。
4．进度控制：
建筑电气安装工程的进度，订要取决于主体结构与装饰工程施工的进度，但也应注意，在规定施工单位编制的施工组织设计与施工方案中，必须纳入电气安装工程的部分。进度计划中应包含电气设备的加工订货计划。对建筑电气施工阶段的进度控制应采用动态控制的方法，在保证质量和安全的前提下进行积极控制。
5．协议管理:
有关电气工程和电梯安装工程的分包协议,以及设备的订货协议等,都应复印件交电气监理工程师存档,以便监理人员能督促协议双方履行协议,并按协议的技术规定行事.必要时有关协议的签订,电气监理工程师应予介入,以便在质量与技术规定上,提出明确的指标.
㈠资料管理:
(1).资料分类
①施工组织设计.施工方案;
②设计变更与洽商;
③分包单位资格审查;
④工程检查认可书;
⑤投资控制;
⑥协议管理;
⑦监理告知.备忘录;
⑧来往信函与会议纪要.
(2).必备资料
①电气绝缘电阻测试记录;
②电气接地电阻测试记录;
③电气照明全负荷试运营记录;
④动力(电动机)试运营记录.
⑤电气设备安装和调整实验.试运转记录.大型公共建筑,一二类高级建筑及特殊重要工程,应有全负荷实验记录.
五、 监理工作的方法及措施
在建设监理过程中,监理工程师以”守法””诚信””公正””科学”地原则开展工作,热情服务,做好事前.事中事后控制,以达成工程质量投资进度的预期目的，
㈠ 施工阶段工程质量的事前控制:
在施工阶段质量事前控制的监理工作,重要涉及下面内容:
① 在承接监理任务后,尽快熟悉图纸,并对存在的问题,提出书面意见和建议。
② 技术交底,做好记录,由总监签认。
③ 审查施工单位现场项目管理机构的质量、技术管理和质量保证的组织机构；质量管理、技术管理制度；专职人员和特种作业人员的资格认证和上岗证。
④ 由专业监理工程师审查施工单位报送的<<A4 分包单位资格报审表>>和分包单位的有关资质资料,符合有关规定后,由总监签认。
㈡ 施工阶段工程质量的事中控制
① 对施工单位的质量控制自检系统进行监督,使其能在质量管理中始终发挥良好的作用。
② 在施工过程中进行质量跟踪监理,建立施工质量跟踪档案。
③ 参与由总监定期组织召开的工地例会,解决施工过程中的专项问题。
④ 施工单位对已批准的施工组织设计或施工方案进行调整变更时,应当专业监理工程师审查，并经总监理工程师签认。
⑤ 应规定施工单位报送重点部位、关键工序的施工工艺和保证工程质量的措施，审核批准后予以签认。
⑥ 对施工单位报送的《工程材料/构配件/设备报审表》及其质量证明材料进行审核，并对进场的实物按《委托监理协议》约定或工程质量管理文献规定采用平行检查及取样方式进行抽检。
⑦ 定期检查施工单位直接影响工程质量的计量设备的技术状况。
⑧ 对施工过程中进行巡视和检查，对隐蔽工程的隐隐蔽过程、下道工序施工完毕后难以检查的部位进行旁站。
⑨ 根据施工单位报送的隐蔽工程《报验申请单》和自检结果进行现场检查，符合规定予以认可。对未经监理工程师验收工验收不合格的工序监理工程师应拒绝签认，并严禁施工单位进行下一道工序的施工。
⑩ 对施工单位报送的分项工程质量验评资料进行审核，符合规定后予以签认。由总监理工程师组织监理队员对施工单位报送的分部工程和单位工程质量验评资料进行审核，符合规定予以签认。
⑪ 对施工过程中出现的质量缺陷，及时向施工单位下达监理告知，规定施工单位整改，并检查整改结果。
⑫ 对施工存在的重大质量隐患，也许导致质量事故或已导致质量事故应通过总监及时下达《工程暂停令》，规定施工单位停工整改。整改完毕后，经监理工程师复查符合规定规定，总监理工程师签署工程复工报审表。工程暂停令及复工报审下达前，应向建设单位报告。
⑬ 质量事故解决报告、记录等文献交由总监理工程师整理归档。
㈢ 施工阶段工程质量的事后控制
工程竣工后，监理工程师应及时组织对工程项目进行质量评估，组织单位单项工程竣工验收，组织试车运转，审核竣工图及其它技术文献资料，整理工程技术文献资料并编目建档。
㈣ 现场质量检查方法
① 目测法：即凭借感官进行检查，这种方法重要是根据质量规定，采用看、摸、敲、照等手法对检核对象进行检查。
② 量测法：就是运用量测工具或计量仪表，通过实际量测结果与规定的质量标准或规范的规定相对照，从而判断质量是否符合规定。量测的手法可归纳为：靠、吊、量、套。
实验法:通过现场实验或实验室实验等实验手段,取得数据,分析判断质量情况。
