计划控制监理实施细则.docx

版 次：A/00

烟台万华PO/AE一体化项目PO/MTBE装置
计划控制

监理实行细则
WHYT/XZ-S04-2200-016

编制： 吴 磊
审批： 姜有志
日期：2023年08月30日

北京华夏石化工程监理有限公司
万华烟台环氧丙烷项目监理部

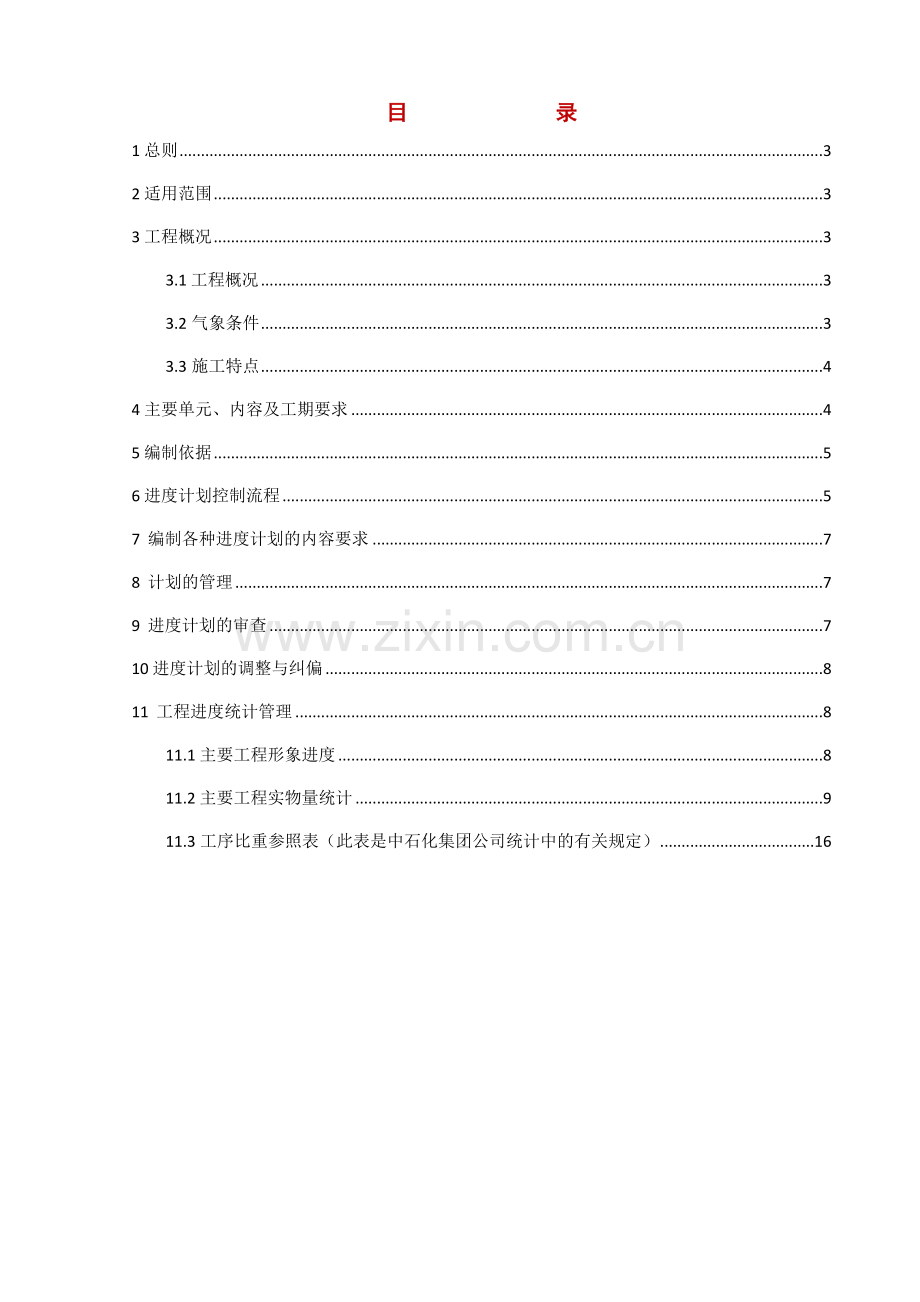

目 录
1 总则 3
2 适用范围 3
3 工程概况 3
3.1 工程概况 3
3.2气象条件 3
3.3施工特点 4
4 主要单元、内容及工期要求 4
5 编制依据 5
6 进度计划控制流程 5
7 编制各种进度计划的内容要求 7
8 计划的管理 7
9 进度计划的审查 7
10 进度计划的调整与纠偏 8
11 工程进度统计管理 8
11.1 主要工程形象进度 8
11.2 主要工程实物量统计 9
11.3工序比重参照表（此表是中石化集团公司统计中的有关规定） 16

1 总则
《计划控制监理实行细则》是北京华夏石化工程监理有限公司烟台万华环氧丙烷项目监理部为烟台万华PO/AE一体化项目PO/MTEB装置计划控制而编制的专项指导性文献，一方面用于控制外部组织工程施工，另一方面用于本公司项目部计划控制工程师有效控制现场施工进度、计划贯彻及纠偏措施的工作指导。

2 合用范围
本监理实行细则合用于烟台万华PO/AE一体化项目PO/MTBE装置的计划控制工作。

3 工程概况
3.1 工程概况
项目位于山东省烟台市经济技术开发区临港化学工业园（大季家镇仲家村北侧约4Km2的场地内），距离大季家街道办事处约1.5Km，北侧为烟台西港区，南距G206国道约2Km。
装置的建设规模为 24 万吨/年环氧丙烷(PO)及 76 万吨/年甲基叔丁基醚(MTBE)产品。包含过氧化反映及TBHP精制单元、环氧化反映和催化剂配制单元、TBA精制及催化剂解决单元、环氧丙烷精制单元、MTBE反映及精制单元、PO/MTBE丙烯制冷单元、PO/MTBE主装置公用工程单元等主项。
PO/MTBE 装置采用美国 Huntsman 公司的共氧化法，运用异丁烷、纯氧、丙烯及甲醇为原料生产环氧丙烷（PO），同时副产叔丁醇（TBA）及 甲基叔丁基醚（MTBE）。装置还配公用工程单元，涉及蒸汽、锅炉水解决、循环水、冷冻水、丙烯制冷、废水汽提、罐区等辅助系统。
3.2气象条件
厂址所在地烟台市地处山东半岛中部，位于东经119°34′～121°57′，北纬36°16′～38°23′。拟建项目厂址所在区域属于暖温带半湿润大陆性季风型气候，雨水适中，空气湿润，气候温和，四季分明。春季干旱多风，夏季温和多雨，秋季天高气爽，冬季多风少雪。
3.3施工特点
本工程钢结构现场制作工程量大、设备制造及安装量大、工艺管道焊接量大、土建工程量大，施工时交叉作业较多，施工工期紧张，施工力量不充足，并且施工单位多、杂、小，技术素质低，管理难度大。因此计划控制尤为重要。在施工中应合理组织、精心安排，方可使工程在保证安全、保证质量的前提下按期完毕。
4 重要单元、内容及工期规定
本细则涉及32个单元，其名称、单元号及工期（开工时）规定如下：
序号
万华主项号
装置名称
计划开工日期
计划中交日期
1
2200
PO/MTBE主装置街区
2023.03.30
2023.06.30
2
2201
过氧化反映及TBHP精制单元
2023.03.15
2023.06.30
3
2202
环氧化反映和催化剂制备单元
2023.04.01
2023.06.30
4
2203
TBA精制及催化剂解决单元
2023.04.15
2023.06.30
5
2204
环氧丙烷精制单元
2023.03.01
2023.06.30
6
2205
MTBE反映和精制单元
2023.03.30
2023.06.30
7
2208
PO/MTBE丙烯制冷单元
2023.05.01
2023.06.30
8
2209
PO/MTBE主装置公用工程单元
2023.06.01
2023.06.30
9
2220
PO/MTBE罐区街区
2023.06.01
2023.06.30
10
2221
PO罐组
2023.06.01
2023.06.30
11
2222
TBA罐组
2023.06.01
2023.06.30
12
2223
MTBE罐组
2023.04.30
2023.06.30
13
2224
杂类罐组
2023.06.01
2023.06.30
14
2241
PO/MTBE制冷站
2023.07.15
2023.06.30
15
2245
PO/MTBE主装置雨淋阀室
2023.04.16
2023.06.30
16
2246
PO/MTBE罐区雨淋阀室
2023.06.17
2023.06.30
17
2250
第四循环水站街区
2023.09.11
2023.06.30
18
2251
第四循环水站水泵及冷却塔
2023.09.11
2023.06.30
19
2252
PO/MTBE主装置雨水池1
2023.05.01
2023.06.30
20
2253
PO/MTBE主装置雨水池2
2023.05.15
2023.06.30
21
2259
PO/MTBE泡沫站
2023.06.01
2023.06.30
22
2261
PO/MTBE变电所1
2023.04.29
2023.06.30
23
2262
PO/MTBE变电所2
2023.05.30
2023.06.30
24
2263
第四循环水站变电所
2023.12.30
2023.06.30
25
2282
PO/MTBE厂区总图
2023.05.30
2023.06.30
26
2283
PO/MTBE厂区管廊
2023.05.30
2023.06.30
27
2284
PO/MTBE厂区给排水
2023.09.20
2023.06.30
28
2285
PO/MTBE厂区供电外线
2023.10.30
2023.06.30
29
2286
PO/MTBE厂区电信及火灾报警
2023.03.30
2023.06.30
30
2287
PO/MTBE厂区消防
2023.05.30
2023.06.30
31
2291
PO/MTBE机柜间
2023.04.20
2023.06.30
32
2271
环氧丙烷仓库
2023.08.20
2023.11.10
5 编制依据
5.1 烟台万华PO/AE一体化项目环氧丙烷装置区建设工程《委托监理协议》；
5.2 与本工程有关的勘察报告、设计文献；
5.3 国家和建设部制定的有关工程建设法律、法规、政策；
5.4 国家和行业相关标准规范；
5.5 万华烟台工业园工程建设指挥部及PO/MTBE装置项目部下发的计划控制文献；
5.6 万华烟台工业园工程建设指挥部下发的相关管理文献及管理规定；
5.7 已批准的本工程《监理规划》；
5.8 已批准的本工程《施工组织设计/施工方案》。
5.9 石化行业记录指标解释。
6 进度计划控制流程

总包单位采用纠偏措施
重新编制专项施工计划
附：
编制材料设备采供计划，劳动力使用计划施工机械使用计划

分析偏差因素，制定整改措施（偏差较大时召开专题会议专项对接，偏差严重时监理工程师签发严重偏离计划告知书）
）
拟定工期总目的

审批总包单位编制
的总体施工进度计划
通过?
总包单位
编制和修改总体施工进度计划

审批总包单位编制的年、季、月施工进度计划
通过?
总包单位编制和修改年、季、月施工进度计划

总包单位
按计划组织实行

实现工期总目的
收集信息检查各单位计划执行情况
审批总包单位编制的专项施工计划
总包单位
编制和修改专项施工计划

通过?
存在偏差?
否
是
否
是
否
是
否
是
内容涉及：
①上期实际完毕情况
②当期计划工作内容
③偏差分析
④纠偏措施

7 编制各种进度计划的内容规定
7.1计划纸版上报前各单位要进行核对检查排版情况，不得出现格式混乱、字体不清、内容无法辨认的情况
7.2完毕情况真实准确，计划安排合理可行，并充足考虑人力机具安排情况及工程整体进度情况；
7.3要有具体纠偏措施，规定根据偏差分析，有针对性的制定纠偏措施，对于客观因素导致短期内无法进行施工的偏差，要有整体、全局的纠偏措施；
7.4应将完毕（计划完毕）工程量、累计完毕（计划累计完毕）工程量、累计完毕（计划累计完毕）到图比例描述清楚；
7.5实际完毕情况描述要具体，要有具体内容，不得表述模糊。
8 计划的管理
8.1三级进度计划由承包商根据二级计划和设计、采购相关部门反馈的数据和信息编制，并每季度更新，报监理单位审核；更新计划应在每季度第三个月的15日前编制完毕。
8.2四级计划由施工承包商根据三级进度计划及相关数据和信息编制，并报监理单位审批。
8.3专项进度计划，如大型设备的吊装、特殊工艺设备的组装等，由施工承包商编制，监理单位审核，施工部批准。
9 进度计划的审查
对进度计划的审查必须注重考虑合理性和可执行性，对于现场实际情况、环境因素、资源因素都要充足进行合理安排：
9.1 进度计划要满足协议工期的规定；
9.2 满足进度计划控制点里程碑的规定；
9.3 满足设计、采购、施工互相协调配合的规定；
9.4 满足各种资源协调使用的规定；
9.5 计划需留有余地，保证现场碰到特殊情况时刻及时调整。
9.6 总包及施工单位须按照业主、监理对时间节点的控制规定随时调整计划。
10 进度计划的调整与纠偏
10.1 总体施工计划的调整是承包商依据提交的月、季、年计划以及设计、采购等专业计划的执行情况和记录数据定期进行调整和更新。监理单位定期组织召开协调会，总结评价各部门、单位计划执行情况，布置下阶段实行计划重点及安排。
10.2 EPC总承包商需每月将计划执行情况与调整计划报监理单位，监理单位每月召开进度协调会，作为进度控制的基本手段，把握计划的实行动态。对关键途径和控制点进行跟踪控制，各层次单位之间及时沟通、随时调整、随时完善，保证三级计划的实现。
10.3 当工序和项目计划出现连续滞后两周或前景不明朗时，监理单位应立即向施工部、控制部报告，施工部应组织召开专题会进行研究，找出因素，有的放矢地协调解决影响进度的各种问题，对工程进度实行有效的动态管理。

11 工程进度记录管理
工程进度记录是工程进度计划实际完毕情况的反映，是工程进度计划实行有效控制管理的一种重要方法；也是对EPC及施工单位施工进度的检测。
11.1 重要工程形象进度
工程形象进度是反映固定资产投资活动进度和检查计划完毕情况的重要指标。工程形象进度一般是用文字或实物量完毕的比例，对工程形象部位和进度情况加以简明扼要的说明。
为了综合反映单项工程（或建设项目）在报告期末的建设的进度，一般可分为五个阶段：即施工准备阶段、建筑安装施工阶段、调试阶段、投料试车阶段、建成投产或交付使用阶段。本细则重要以建筑安装施工阶段为例。
建筑安装施工阶段指具体组织实行建设项目的建筑安装工作：
(1) 民用房屋建筑工程形象进度一般以基础、主体（多层房屋以层数表达）、面、装饰、收尾、竣工等来表达；
(2) 工业房屋建筑工程形象一般以基础、结构（复杂的结构可分柱、吊车梁、
屋架、屋面板、砧墙等按跨按线说明）、主体、屋面、设备基础和地坪、室内外装修、收尾、竣工等来表达；
(3) 设备安装工程形象进度可分为：设备清洗、吊装就位、安装（大型设备可
用安装完毕度比例表达）、吹扫试压、试车调整、交工投产等；
(4) 各种构筑物可分下部结构、桥面、附属结构（如挡土墙、翼墙）等；
(5) 管道、铁路、公路、井港、隧道、输电线路等工程，用单一实物计量单位的应以实际完毕的绝对数和相对数来表达其形象进度。
11.2 重要工程实物量记录
工程实物量又称工程量，是建筑产品的组成部份，是用反映建设工程的外部特性及基本物理性能的计量单位来表达的各种工程物量。
11.2.1工程实物量的记录范围
建筑产品是一个复杂的整体，它由各种不同性质的工程量所构成。工程量种类是十分复杂的。如不分主次尽加记录，势必十分繁琐，也无必要。在实际工作中一般只考核重要工程实物量（指在建筑产品中占较大比重，较大影响的工程量）。在石油化工行业中重要实物工程量指：土方、石方、打桩、砌筑、混凝土、钢结构、设备、工业管道、道路、电缆等工程量。
11.2.2计算重要工程实物量的条件
1) 必须按照设计预算定额拟定工程完毕的数量和质量按实作数量记录，必须构成工程实体；
2) 石方混杂的工程，可根据实际情况比例折算出土方工程量和石方工程量；
3) 计完毕实物工程量时，一般应与投资完毕额相相应。
11.2.3要实物工程量的种类和计算方法：
1) 土方（立方米或m3）涉及竖向布置、挖土、填土的土方工程数量，也涉及水下土方工程。但不涉及土方运送量。计算土方工程量应注意：运用挖土进行回填土，或为填土进行的挖土不需要夯实的只计算一次，需要夯实的可计算两次。土方工程量一般按预算规定范围内测量的实方计算，不能按松土虚方或土方机械的单位生产能力乘次数计算。
2) 石方（立方米或m3）指施工过程中或工程上的石方开挖的数量，涉及场地平整、基础、沟槽、隧道、水利等石方工程。不涉及混凝土骨料或砌石用的石料开采和石坊出运送工程量。
3) 打桩（根/立方米或根/m3/、根/吨或根/t）：指钢筋混凝土预制桩。现桩、木桩、钢管桩、钢板桩和砂桩、碎石桩等。
4) （砌筑（立方米或m3）：指砌砖、砌石、砌硅酸盐大块、砌耐火砧、砌各种轻质块等工程。
5) 混凝土（立方米或m3）指构成工程实体的所有混凝土工程，涉及工厂和现场预制、现场浇制的钢筋混凝土及无筋、毛石、矿渣、轻质等混凝土。
6) 计算混凝土工程量时应注意，不涉及工厂和附属生产单位制作的水泥管，石棉水泥管，水泥电杆等制品。
7) 金属结构（吨或t）：指工厂、附属生产单位和现场预制作并已安装到工程上的钢柱、钢屋架、钢梁，钢檀条以及炼油、化工独立的设备金属框架，金属管架，砼上的金属桁架等金属结构和各种金属支架等。
8) 道路（公里/平方米或㎞/㎡）：指属于市政工程、厂区、生活福利区等范围内铺筑路面的道路工程、涉及车行道、人行道、广场、停车场等各种路面结构和道路工程。完毕设计规定的路面以后才干计算实物工程量。
9) 铁路（公里或㎞）：指重轨和其他轻轨的永久性铁路工程量。
10) 工业管道敷设（米或m）：指室内外各种金属和非金属工业配管的安装。其中工艺管道是指装置内外通过介质的管道，不涉及电器仪表配管；地下管道是指地下给排水管道。
11) 电缆敷设（千米或㎞）：指高低压动力电缆、控制电缆的敷设。
12) 电气设备（台）：指发电机、变压器、电压互感器、电流互感器、感应移相器、自耦调压器、可控硅调压器、电机器、高压熔断器、起动器、控制器、变阻器、稳流器、稳压器、电源调整器、逆交装置器、避雷器、电容器、信号发生器、防暴电器、高压隔离开关、限位开关、直流快速开关、铁壳开关、组合开关、以及动力配电盘、柜、屏、操作台等。不涉及照明灯器、胶盖开关、熔断器、电缆桥、接线端子等。
13) 仪表设备（台件）：指生产装置上控制点所用的温度仪表，压力仪表、流量仪表、液位仪表、调节仪表、显示仪表、气（电）动单位组合仪表、执行机构、互换器、变送器、分析仪表、仪表盘、控制箱、操作台、工业电视机、电子计算机等。不涉及与仪表设备连接的测量管，气源和气动信号连接用的管材以及相连的阀门（调节阀除外），管件、取源部件、桥架等；也不涉及导线接线端子板、信号灯、电铃、电笛、各种开关、按钮及继电器、接线盒、熔断器等。
14) 设备安装（台、吨）：涉及石油化工设备和贮罐
(1) 石油化工设备涉及：
n 容器：指在石油化工生产过程中用于进行加热、冷却、冷凝的设备。如氨蒸发器、换热器、冷却排管、热量回收器、空冷器等。反映器、再生器、滑阀、蝶阀。在容器中为了辨于区别应分为：容器、换热器、空冷器、反映器（涉及再生器、滑阀、蝶阀）。
n 塔：指筛板塔、浮阀塔、泡罩塔、空塔、填料塔等各类塔。
n 炉：指化工气化炉、二段转化炉、中稳变换炉、低温变换炉、电石炉等。涉及附属设备和随机配件，如反映炉、换喏器、炉门、烟道、阀板、加煤装置、烧嘴、风机、吹灰器、点火器、附属油罐、油泵、过滤器、缓冲器、灭火器等。不涉及金属结构、炉管、弯管、联箱、喷嘴、钢制配件、炉子骨架、炉条、钢烟囱、吊架、刚平台、爬梯以及砌筑材料，填料等。炼油厂炉是指常减压装置、催化重整装置、加氢裂化装置等用的施工现场制作安装的加热炉。炉涉及炉体金属结构、烟风道、烟囱、蝶阀挡板、燃烧器等炉体配件、炉管、衬里、梯子平台等。
n 机泵：风机、鼓风机；水泵、冷热油泵、碱液泵、甲胺泵、耐腐蚀泵、计量泵、转子泵、真空泵、受摇泵、其他特殊泵以及配套电机等。
n 压缩机：氢氮气压缩机、高压机、循环机、二氧化碳压缩机、石油气压缩机、乙烯丙烯压缩机、氮压机、氧压机、离心风机、气压机、空压机及其他压缩机等。
n 石油化工机械：指破碎机、振动机、离心机、加料机、混合机、喷射机、混合设备、脱水干燥及净化分离设备、压滤机、除尘机、真空机、套管结晶器、冷冻机等。
n 辅助动设备：指起重、运送包装机械。如起重机、皮带运送机、铁路或公路运送车辆、成型机、包装机、缝袋机等。
(2) 贮罐：凡直径大，结构简朴（容积≥100m3），在现场预制作的用于贮存原料、中间产品、成品的气柜、油罐、球罐等均按储罐记录。计量单位为：m3/座/t。
15) 保温（立方米/平方米或m3/㎡）：指管道、设备及炉体的保温工程。计量单位“立方米”指保温材料的体积，“平方米”指铁皮等保护层的面积。
11.2.4 设备与材料划分
执行中国石油化工集团公司的中国石化[2023]建字476号文献。
11.2.4.1设备与材料划分原则
1) 凡是通过加工制造，由多种材料和部件按各自用途组成的具有功能、容量及能量传递或转换性能的机器、容器和其他机械、成套设备等均为设备。
设备分为标准设备和非标准设备
标准设备（涉及通用设备和专用设备）：系指按国家规定的产品标准批量生产的，已进入设备系列的设备；
非标准设备：系指国家未定型，非批量生产的，由设计单位提供制造图纸，委托承制单位或施工公司在工厂或施工现场制作的设备。
设备及其有机构成一般涉及一下各项：
(1) 各种设备的本体及随设备到货的配件、备件和附属设备本体制作成型的梯子、平台、栏杆及管道等；
(2) 各种计量器、仪表及自动化控制装置、实验室骨的仪器及属于设备本体部份的仪器、仪表等；
(3) 附属于设备本体的油类、触媒和化学药品等视为设备的组成部份；
(4) 用于生产、生活或附属于建筑物的水泵、锅炉及水解决设备、电气、通风设备等；
2) 为完毕建筑、安装工程所需的原料和通过工业加工的设备本体以外的零配件、附件、成品、半成品等到货材料。
材料一般涉及以下各项；
(1) 设备本体以外的不属于设备配套供货，需由施工公司自行加工制作或委托加工制作的平台、梯子、栏杆及其它金属构件等，以及成品、半成品形式供货的管道、管件、阀门、法兰等；
(2) 防腐、绝热及建筑安装工程所需的其他的材料。
11.2.4.2设备与材料分的实例
1) 通用设备
(1) 各种金属切削机床、锻压机械、铸造机械，各种起重机、输送机、包装机、各种电梯、风机、泵、压缩机、空压机、空分机、各种过滤机、离心机，各种挤压造粒机、加氯机、加药机、曝气机、刮泥（沫、砂、油）机、煤气发生炉等，及其全套附属装置，均为设备。
(2) 各种行车轨道、滑触线、电梯的滑轨等为材料。
2) 专用设备
(1) 制造厂制作成型的各种容器、反映器、热互换器、塔器、电解槽，各种滑阀、鹤管、装卸油台、牵引设备等，均为设备。
(2) 各种工艺设备的一次性填充物料，如各种瓷环、钢环、塑料环、钢球等；各种化学药品（如树脂、珠光砂、触媒、干燥剂、催化剂等）均为设备的组成部份。
(3) 制造厂以散件或分片供货的塔、器、罐等在现场拼接、组装、焊接、安装内件（或改制时）所消耗的辅助用料为材料。
3) 热力设备
(1) 成套或散装到货的锅炉及其附属设备、烟机及附属设备、蒸气发生器、汽轮发电机及其附属设备等均为设备。
(2) 热力系统的除氧器水箱和疏水箱，工业水系统的工业水箱，油冷却系统的油箱，酸碱系统的酸碱储存槽等均为设备。
(3) 循环水系统的旋转滤网视为设备，钢板闸门及拦污栅为材料；启闭装置的启闭机视为设备，启闭架视为材料；
(4) 随锅炉炉墙砌筑时埋置的铸铁块、看火孔、窥视孔、人孔等各种成品预埋件、挂钩等到均为材料。
4) 自控装置及仪表
(1) 成套供应的盘、箱、柜、屏（涉及保温箱和已经安装就位的仪表、元件等）及随主机配套供应的仪表均为设备；
(2) 计算机、空调机、工业电视、检测控制装置、机械量、分析、显示仪表、基地式仪表、单元组合仪表、变送器、专送器及调节阀、压力、温度、流量、差压、物位仪表等均为设备；
(3) 随管、线同时组合安装的一次仪器仪表元件为材料。
5) 电信
(1) 自动电话互换机、移动通讯设备、卫星地面站设备、载波通讯设备、电报和传真设备、话务站、光端、基群设备、微波设备、火灾报警设备、手动报警按钮、探测器、有线广播设备、闭路电视设备、工业电视监视设备、电源电设备、蓄电池、发电设备、整流器、开关电源、调度电话总机、总配线架、交接箱、分线箱、电缆充气维护设备、滤波器、室内外通话站、稳压器、系统均衡装置、电话机、扬声器、扩音机、变压器、扬声放大箱、无线电话等均为设备；
(2) 各种电缆、电缆挂钩、挂带、各种电线、电线杆、金具、管材、桥架、型钢、各种支架等均为材料。
6) 电气
(1) 各种电力变压器、互感器、调压器、感应器、感应移相器、电抗器、高压断路器、高压熔断器、稳压器、电源调整器、高压隔离开关、装置式空气开关、电力电容器、蓄电池、磁力启动器、交直流报警器、成套供应的箱、盘、柜、屏及其随设备带来的母线和支持瓷瓶等均为设备；
(2) 刀型开关、保险器、杆上避雷器、各种避雷针、铁壳开关、插座、按钮、电铃等小型电器、各种电缆、各种电线、母线、管材、型钢、桥架、梯架、槽盒、立柱、托臂、灯具及其各种绝缘子、电线杆、金具、铁塔、各种支架等金属构件均为材料；
(3) 各种在现场或加工厂制作的非防暴照明配电箱0.5千伏安照明变压器、电扇、铁壳开关、电铃等小型电器均为材料。
7) 通风
(1) 空气加热器、冷却器、各类风机、除尘设备、各种空调机、风盘管、过滤器、净化工作台、风淋室等均为设备；
(2) 各种风管及其附件和施工现场加工制作的调节阀、风口、风帽、消声器及其其他附件、构件等均为材料。
8) 管道
(1) 各种管道、阀门、管件、配件、弹簧支吊架及金属结构等均为材料；
(2) 各种拴类、低压器具、卫生器具、供暖器具、燃气管道和附件等均为材料。
9) 工业炉
(1) 各种安顿在炉窑中的成品炉管、各种预热器、电机、鼓风机和炉窑传动、提高装置均为设备；
(2) 成套供应的炉窑基本体的金属铸件、锻件、加工件及测温装置、仪器仪表、消烟、回收、除尘装置等均为设备；
(3) 随炉供应（已安装就位）的金具、耐火衬里、炉体金属埋件等均为设备；
(4) 现场制作与安装的炉管及其他材料或填料均为材料；
(5) 现场砌筑用的耐火、隔热、防腐、耐酸、捣打料、绝热纤维、天然白泡石、玄武石、金具、炉门窥视孔、预埋件等均为材料。
11.3工序比重参照表（此表是中石化集团公司记录中的有关规定）
11.3.1建筑工程
1) 一般民用建筑
工序名称
工序比重（%）
累计比重（%）
备 注
1、土建部分
85
85

2、安装部分
10
95
涉及采暖、给排水
3、电气部分
5
100

4、土建部分

⑴基础工程
12
12

⑵主体工程
42
54

⑶屋面工程
5
59

⑷门窗工程
14
73

⑸楼地面工程
5
78

⑹室内装修工程
9
87

⑺外檐装饰工程
10
97

⑻脚手架
2
99

⑼其他
1
100

2) 一般工业厂房
工序名称
工序比重（%）
备 注
排架结构
砖混结构
框架结构
1、基础
10
10
10

采暖、给排水、通风等安装工程另计
2、柱梁
30

40
3、主体
20
45
15
4、屋面
10
7
7
5、门窗
5
10
8
6、内外装饰
10
15
10
7、地面
10
10
7
8、其他
5
3
3
合 计
100
100
100
3) 大型设备基础
工序名称
工序比重（%）
备 注
1、基础挖土解决
10

2、基础垫层
15

3、基础砼
70

4、其他
5
涉及二次灌浆抹面
合 计
100
注：小型基础不划分工序
4) 框架及构筑物
工序名称
工序比重（%）
备 注
1、基础
20

2、主体浇注
65

3、抹面等
10

4、其他
5
涉及钢栏杆、爬梯等
合 计
100

5) 现场构件预预制、安装
工序名称
工序比重（%）
备 注
1、预制
60
其中：地模10%
2、吊装
40

合 计
100

6) 水池（混凝土现浇）
工序名称
工序比重（%）
备 注
1、挖土及垫层
15
涉及在基解决
2、主体浇注
70
涉及各种预埋件
3、池壁抹面
5

4、防腐
10
无防腐时计入主体
合 计
100

7) 地坪（室外）
工序名称
工序比重（%）
备 注
现浇砼
铺砼预制块
防腐地坪
1、整平
5
10
5

2、灰土（砂）垫层
15
10
5

3、地面
80
80
90

合 计
100
100
100

8) 道路
工序名称
工序比重（%）
备 注
砼道路
沥青道路
1、整平
10
10

2、垫层
15
40

3、路途面
75
50

合 计
100
100

9) 地沟（电缆沟）
工序名称
工序比重（%）
备 注
1、挖土及垫层
15

2、沟体砌筑
50

3、抹面
10

4、盖板
25

合 计
100

10) 砖石砌体
工序名称
工序比重（%）
备 注
1、基础
20

2、主体砌筑
70

3、抹面及其他
10

合 计
100

11) 炉窑砌筑工程
工序名称
工序比重（%）
备 注
1、准备
10
涉及材料检查等
2、主体砌筑
80

3、烘炉
10

合 计
100

11.3.2安装工程
11.3.2.1设备安装
1) 整体设备：各类泵、风机、压缩机、冷换设备、反映器、容器等
(1) 泵类、风机类
工序名称
工序比重（%）
备 注
1、安装就位
60

2、解体检查清洗
30

3、精平找正
5

4、试运转
5

合 计
100

(2) 压缩机类
工序名称
工序比重（%）
备 注
1、安装就位
45
涉及准备阶段
2、解体清洗
20

3、附机及配件安装
15

4、精平找正
5

5、油冲洗
10
油循环
6、试运转
5

合 计
100
透平机按此工序执行

(3) 冷换设备、反映器类
工序名称
工序比重（%）
备 注
1、安装就位
80
涉及准备阶段
2、抽芯检查
10

3、试压
10

合 计
100

(4) 容器类
工序名称
工序比重（%）
备 注
1、安装就位
80
涉及准备阶段
2、试压
20

合 计
100

(5) 塔类（分段到货）
工序名称
工序比重（%）
备 注
1、设备组对焊接
30

2、附件安装
10

3、检查、试压
10（10）

4、吊装就位
40（80）

5、塔盘及件安装
10（10）
附塔管线、保温另计，整体
合 计
100
到货按括号内比重执行。
2) 非标准设备：涉及散装到货及现场制作的各类塔、容器、炉类等设备。保温（冷）工程另计。
(1) 一般容器类（拱顶罐、锥顶罐等）
工序名称
工序比重（%）
备 注
1、下料预制
30
涉及平台搭设等准备工作
2、组装焊接
50

3、附件安装
5

4、试压
5

5、梯子平台安装
5

6、防腐及其他
5

合 计
100

(2) 浮船式容器预制安装
工序名称
工序比重（%）
备 注
1、胎具制作
10

2、下料预制
25
涉及准备工作
3、组装焊接
45

4、附件安装
5

5、试压
5

6、梯子平台等安装
5

7、防腐及其他
5

合 计
100

(3) 球型罐（分片组焊法）
工序名称
工序比重（%）
备 注
1、工作准备
5
球皮检查、支柱焊接等
2、组装成型
45

3、焊接完
25

4、检查与附件安装
20

5、防腐及其他
5

合 计
100

(4) 球型罐（环带组焊法）
工序名称
工序比重（%）
备 注
1、准备
10
涉及平台搭设等
2、平台上组对焊接
40
赤道带、温带、极板
3、吊装焊接
25

4、检查与附件安装
20

5、防腐及其他
5

合 计
100

(5) 塔类（分片到货、现场组装）
工序名称
工序比重（%）
备 注
1、准备
5
平台搭设材料检查等
2、平台上组对焊接
40

3、吊装组接成型
30

4、喷砂除锈及附件安装
10

5、焊缝检查及整体试压
10

6、防腐及其他
5

合 计
100

(6) 散装锅炉（不涉及筑炉部份）
工序名称
工序比重（%）
备 注
1、炉体结构预制安装
15
涉及准备工作
2、上、下汽包安装
5

3、炉管胀接（焊接）
20

4、水泠壁安装焊接
10

5、对流段水管安装
10

6、空气预热器安装
5

7、省煤器安装
5

8、过热器安装
5

9、其他配件安装
10

10、炉整体清扫、实验
5

11、烘炉
10

合 计
100

(7) 裂解炉、转化炉（筑炉另计）
工序名称
工序比重（%）
备 注
1、炉体结构安装
10

2、炉墙板安装
10

3、辐射室炉管预制安装
20

4、对流段炉管预制安装
15

5、集气管及支承安装
10
裂解炉时计配管5%、配件5%
6、炉体配管安装
10

7、炉体配件安装
5
烧嘴、看火门、吹灰器等
8、附机安装
5
鼓风、引风机、空气预热器等
9、烟囱及烟道安装
5

10、清洗实验等
5

11、烘炉
5

合 计
100

11.3.2.2管道安装
1) 地下管道（涉及无缝钢管、铸铁管、钢筋混凝土管等）
工序名称
工序比重（%）
备 注
1、挖土方
10
涉及工作坑，石方加5%
2、灰土垫层或条形砼基础
10
基坑为石方时减5%
3、管道防腐
5

4、管线安装
55
涉及消火栓
5、水压实验及焊道防腐
10

6、土方回填夯实
10

合 计
100

2) 工艺管道（保温另计）
工序名称
工序比重（%）
备 注
1、下料、调直、坡口
10
预制
2、大段组焊
30
预制
3、安装焊接
40
涉及各类阀门
4、焊道实验
5

5、试压、吹扫、防腐
15
室外采暖、给水管道按相应比重
合 计
100
计算。

3) 采暖
工序名称
工序比重（%）
备 注
1、管道下、预制
20

2、管道安装
50
涉及各类阀门
3、散热器安装
20

4、试压防腐
10

合 计
100

4) 室内给排水
工序名称
工序比重（%）
备 注
1、上水管道预制安装
30

2、下水管道预制安装
35

3、水表、水箱等安装
10

4、大便器、洗涤盆等安装
15

5、管道试压防腐
10

合 计
100

5) 烟道、风道制安
工序名称
工序比重（%）
备 注
1、下料、剪切、滚圆
10

2、分节组焊完
30

3、除锈、防腐
10
衬里另计
4、分大段组焊
15

5、就位、试漏
15

6、部件制作安装
15

7、其他
5

合 计
100

6) 大型阀门安装
工序名称
工序比重（%）
备 注
1、阀门研磨打压
40

2、阀门安装
60
此条在阀门特殊、高价情况
合 计
100
下合用。

11.3.2.3金属结构
工序名称
工序比重（%）
备 注
1、下料、剪切、调直
15
机械厂预制或随设备到货
预制深度达80%以上的结构
按括号内比重计算。电槽
及其它金属结构制安合用于本条。
2、预制焊接
30（30）
3、安装就位
40（55）
4、焊接、防腐等
15（15）
合 计
100

11.3.2.4保温（冷）工程
工序名称
工序比重（%）
备 注
1、除锈刷底漆等到
15

2、包保温材料
40

3、包玻璃布或油毡
10

4、包铁皮
35
合用于各类设备、管道及仪
合 计
100
表工程。

11.3.3 电气仪表安装工程
1) 照明工程
(1) 民用住宅照明安装
工序名称
工序比重（%）
备 注
1、配管及预埋
25
涉及管
