电气工程监理实施细则范文.doc

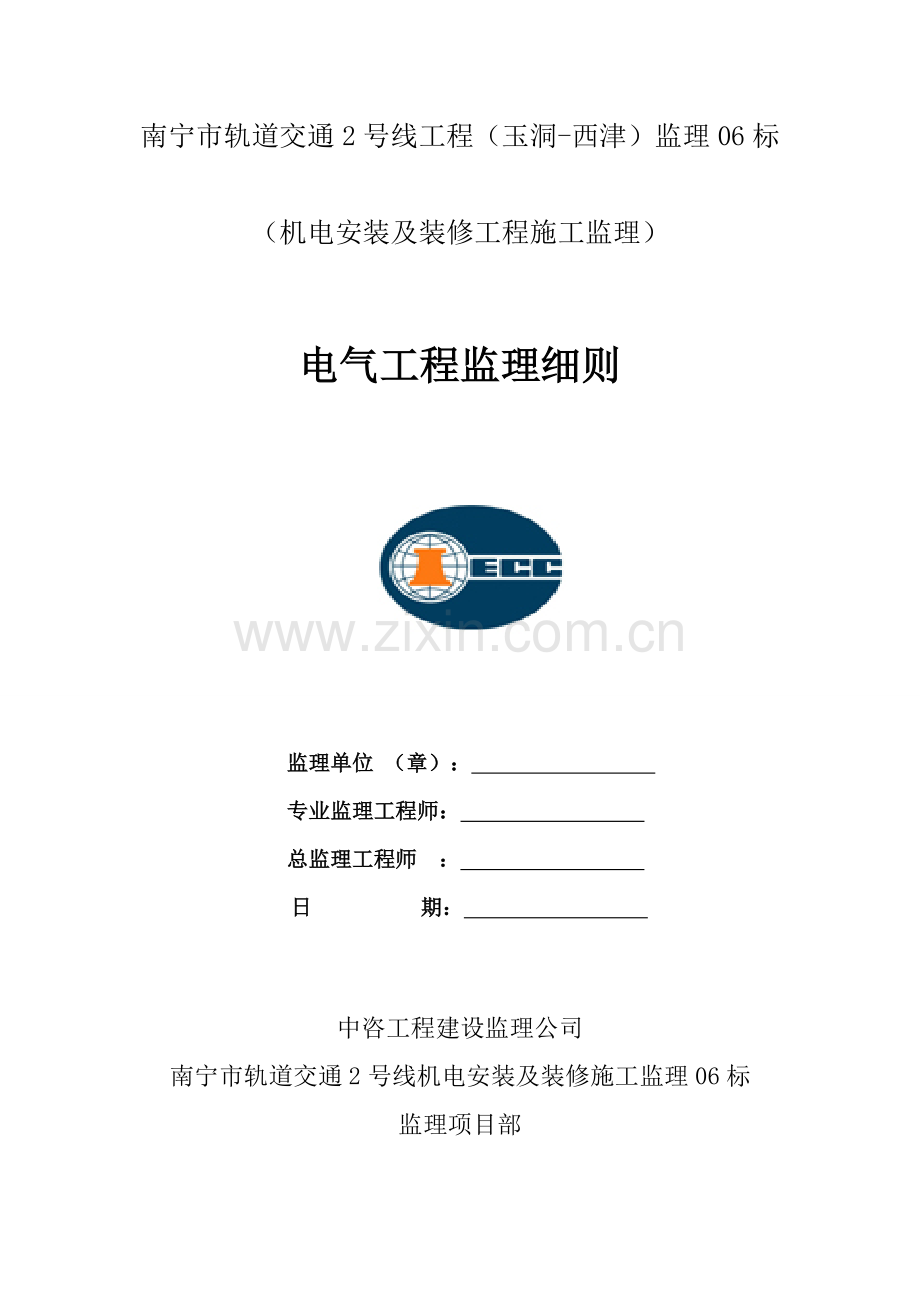

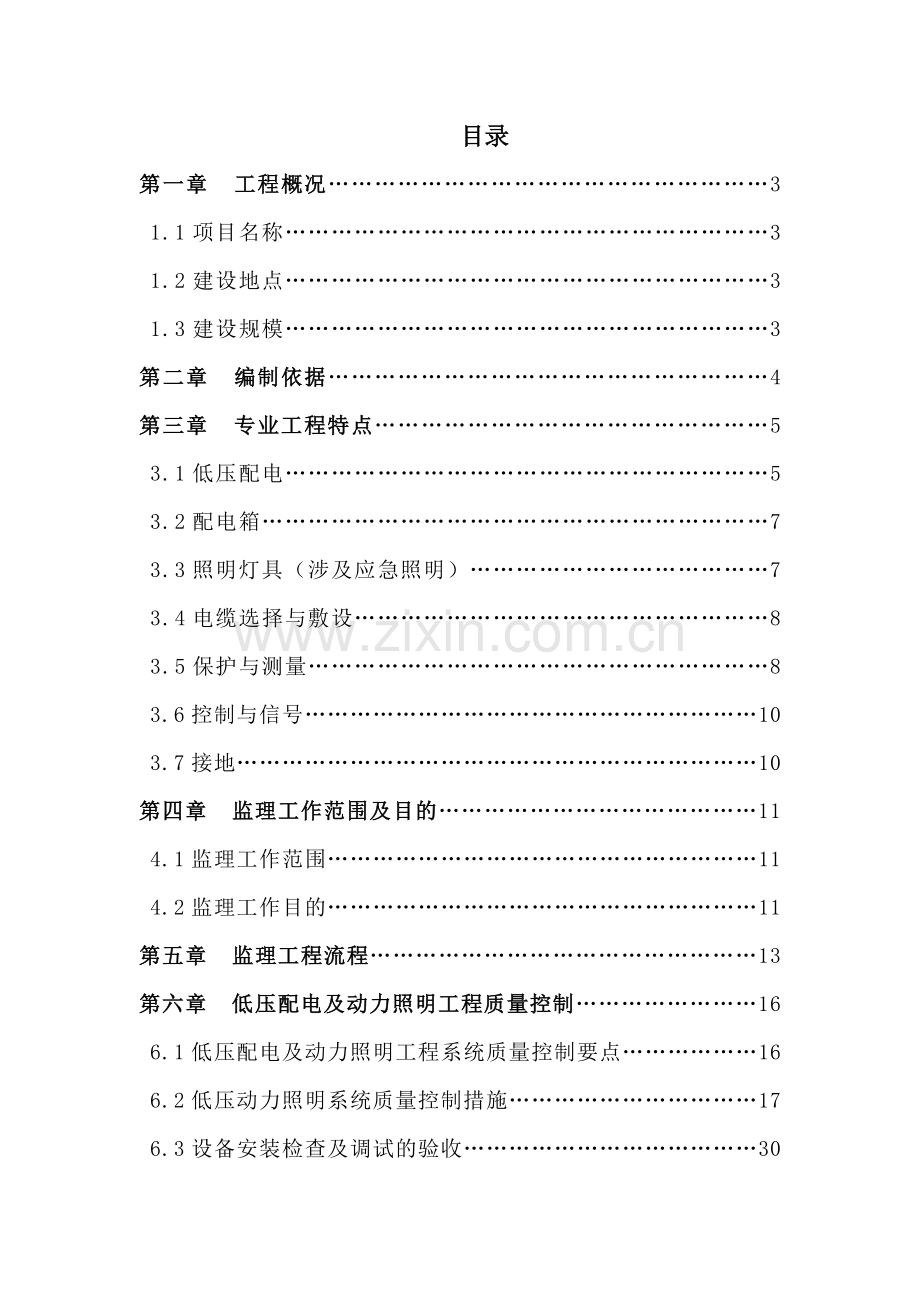

南宁市轨道交通2号线工程（玉洞-西津）监理06标（机电安装及装修工程施工监理）电气工程监理细则 监理单位 （章）： 专业监理工程师： 总监理工程师 ： 日 期： 中咨工程建设监理公司南宁市轨道交通2号线机电安装及装修施工监理06标监理项目部目录第一章 工程概况31.1项目名称31.2建设地点31.3建设规模3第二章 编制依据4第三章 专业工程特点53.1低压配电53.2配电箱73.3照明灯具（涉及应急照明）73.4电缆选择与敷设83.5保护与测量83.6控制与信号103.7接地10第四章 监理工作范围及目的114.1监理工作范围114.2监理工作目的11第五章 监理工程流程13第六章 低压配电及动力照明工程质量控制166.1低压配电及动力照明工程系统质量控制要点166.2低压动力照明系统质量控制措施176.3设备安装检查及调试的验收30第七章 监理工作要点337.1质量控制337.2进度控制357.3投资控制37第八章 监理工作方法、监控手段及措施398.1监理工作方法398.2监理监控手段398.3监理措施40第九章 监理安全控制419.1施工准备阶段安全控制419.2施工过程中安全控制429.3监理资料的安全控制43第一章 工程概况项目名称：南宁市轨道交通2号线工程（玉洞-西津）监理06标（机电安装及装修工程施工监理）建设地点：南宁市建设规模：本项目包含2号线（玉洞-西津）工程，依次为西津站、安吉客运站、苏卢站、三十三中站、秀厢站、明秀路站、火车站(不含与1号线同步实行部分）、朝阳广场站（不含与1号线同步实行部分）、南宁剧场站、福建园站、亭洪路站、石柱岭站、江南客运站、大沙田站、建设路站、石子塘站、金象站、玉洞站及相应区间的通风空调、给排水及消防、动力照明、屏蔽门、电梯及自动扶梯、车站建筑装修等项目的施工监理。投资规模：本工程投资概算约120980.961万元。监理服务周期：本项目监理期限为本项目监理协议生效之日起至本项目监理范围内最后一项单项工程竣工验收之日加24个月的缺陷责任期及1个月的善后事宜服务期限。项目计划工期：2023年5月施工进场，具体开工日期以招标人、总监理工程师签发的施工令为准。2023年5月底完毕设备安装及调试。预计全线2023年下半年具有通车运营条件。南宁市轨道交通2号线工程（玉洞-西津）线路全长约20.8KM，均为地下线；线路呈南北走向，南起玉洞，途径银海大道、星光大道、朝阳路、火车站、友爱路、安吉大道，终于西津。共设18座车站，均为地下站。第二章 编制依据2.1本工程施工监理协议、监理规划；2.2本工程电气专业具体的设计图纸、技术资料；2.3经总监审核的电气施工方案；2.4相关的规范、标准、技术规程：1）建设工程监理规范（GB/T50319-2023）2）地下铁道工程施工及验收规范（GB502992023）3）电力建设工程监理规范（DL/T5434）4）建筑工程施工质量验收统一标准（GB50300-2023）5）电气装置安装工程电气交接实验标准（GB501502023）6）电气装置安装工程电缆线路施工及验收规范（GB501682023）7）建筑与建筑群综合布线系统工程验收规范（GB/T503122023）8）电气装置安装工程接地装置施工及验收规范（GB50169-2023） 9）电气装置安装工程高压电器施工及验收规范（GB 50147-2023）10) 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GB 50148-2023）11) 电气装置安装工程母线装置施工及验收规范（GB 50149-2023）12) 电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB 50171-2023）13) 建筑电气工程施工质量验收规范（GB503032023）14）公司公司标准 （1）临时用电QB/TY0314002-2023 （2）防雷、接地等防护装置安装 QB/TY0307005-2023 (3)电缆敷设QB/TY03007004-2023 （4）裸母线、封闭母线、插接式母线安装QB/TY0307003-2023 (5)成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装QB/TY0307001-2023 (6)工程变更管理QB/TY02T001-2023 (7)测量放线QB/TY0312023-2023 (8)质量事故解决QB/TY02Z008-2023 (9)竣工验收阶段质量控制QB/TY02Z007-2023 (10)施工阶段质量控制QB/TY02Z006-2023 (11)分部工程验收QB/TY02Z005-2023 (12)旁站QB/TY02Z004-2023 (13)原材料、购配件、设备进场验收QB/TY02Z003-2023 (14)施工信息管理QB/TY02X002-2023 (15)施工准备阶段信息管理QB/TY02X001-2023 （16）低压电动机、电加热器及电动执行机构检查连线QB/TY0307008-2023 (17)电线导管、电缆导管、线槽敷设及配线QB/TY0307007-2023 (18)见证取样QB/TY02Z002-2023 （19）施工准备阶段质量控制QB/TY02Z001-2023 (20)建筑施工易燃易爆危险品QB/TY0314004-2023 （21）进度控制QB/TY02J001-2023 （22）现场签证管理QB/TY02T003-2023 （23）工程质量风险管理QB/TY02Z009-2023(24)建筑设备监控系统QB/TY0308005-2023(25)矿山机械设备安装QB/KS05-2023(26)灯具安装QB/TY0307011-2023(27)电缆头制作、接线和线路绝缘测试QB/TY0307012-2023(28)开关、插座、风扇安装QB/TY0307013-2023第三章 专业工程特点3.1低压配电3.1.1本工程低压配电系统涉及降压变电所与动力照明配电系统，其设备容量按远期最大负荷设计，并考虑一定的裕量。动力照明配电系统采用三相四线制配电方式（即：采用TN-S接地保护系统）。3.1.2动力照明配电系统用电负荷按其不同的用途和重要性分为一、二、三级。1）一级负荷：综合监控系统设备、通信系统设备、信号系统设备、火灾自动报警系统设备、环境与设备监控系统设备、自动售检票系统设备、门禁系统设备、变电所所用电、站台门、防淹门、防火卷帘门、兼作疏散用的自动扶梯、气体灭火、废水泵、雨水泵、站厅站台公共区照明、应急照明、疏散用导向灯箱、事故风机及其风阀等。其中火灾自动报警系统设备、环境与设备监控系统设备、专用通信系统设备、信号系统设备、应急照明、变电所操作电源等为一级负荷中特别重要负荷。2）二级负荷：设备区和管理区照明、一般导向照明、非事故风机及风阀、污水泵、集水泵、自动扶梯（不作疏散用）、PIS LED显示屏、备用空调VRV、楼梯升降机、银行、维修电源等。3）三级负荷：公共区及管理用房空调系统（涉及冷水机组、冷冻水泵、冷却水泵、冷却塔风机等）、广告照明、清扫机械、电开水器、保洁电源、商铺用电等。 3.1.3每个车站设1个降压变电所和2个环控电控室。变电所主接线采用单母线分段运营，正常情况下，两台动力变压器同时运营，母联分段开关断开。当一台变压器故障时，三级负荷总开关断开，母联开关自动投入，由一台变压器向两段母线上的一、二级负荷供电。当电源恢复时，手动复位为正常运营方式。环控电控室电源、应急照明电源室电源以及各系统电源分别由降压变电所供应，环控用电设备的电源由环控电控室供应。其中一级负荷供应二路电源，二、三级负荷供应一路电源。3.1.4低压动力和照明设备的供电，根据负荷性质和重要限度分不同的供电方式供电：1）一级负荷平时从变电所两段母线上分别馈出一路专用供电线路向负荷末端电源切换箱供电，两路电源在切换箱内自动切换，以实现末端两路电源供电。环控一级负荷从降压变电所两段母线各引一路电源，在环控电控室进行自动切换，再从环控电控室母线以单回路引至用电设备。2）二级负荷平时从变电所、环控电控室、照明配电室馈出单回供电线路至末端配电箱。3）三级负荷平时由三级负荷母线以一路电源供电，当一台变压器退出运营时，应将其从电网中切除。4）配电方式以放射式为主，对车控室、综合控制室、出入口、设备管理区及二、三级负荷小动力的同类型设备可分片设配电箱供电。5）环控电控室和照明配电室对各级负荷的配电，根据负荷性质按照集中分片的原则进行。6）车站站厅、站台公共区的照明应采用分块控制、交叉供电的配电方式，由变电所两段母线各承担一半负荷。疏散指示标志、应急照明及导向灯箱（火灾时疏散用）由应急照明电源装置供应交流电源。3.1.5火灾时由FAS在变电所0.4KV开关柜切断一级负荷中的正常照明总箱、公共区AFC电源箱和所有二、三级负荷开关，实现切除非消防电源功能。3.1.6变电所每段低压母线各设立1个有源滤波装置（兼无功补偿功能）。3.2配电箱 3.2.1分散安装于泵房、隧道内的配电箱采用防潮、防霉、湿热型电气产品。 3.2.2区间维修电源箱采用带漏电保护功能，并具有防尘、防潮和防溅水性能，外壳防护等级为IP54。 3.3照明灯具（涉及应急照明） 3.3.1照明配电范围 3.3.1.1分别在车站每层两端各设立一个照明配电室，其中车控室端叫照明配电与控制室。3.3.1.2站厅照明配电室负责站厅层及通道出入口照明等。站台照明配电室负责站台层照明及站台板下安全低压照明。应急照明电源室负责车站及区间应急照明、疏散标志、导向灯箱（火灾时疏散用）电源。 3.3.2照明配电方式 3.3.2.1车站内站厅层、站台层照明配电室内各设二个总照明配电箱。其电源分别由变电所不同低压母线供电，两个照明配电箱交叉向工作照明、节电照明回路供电，每个照明配电箱各带本层50%的工作照明、节电照明。公共区工作照明、节电照明、站厅广告照明采用照明母线供电。 3.3.2.2广告照明由降压变电所三级负荷母线供电。 3.3.2.3变电所电缆夹层、站台板下电缆通道和折返线检查坑内安全超低压照明和携带式照明用插座，电源采用24V安全超低压等级。 3.3.2.4照明灯具设PE线接线端子。 3.3.2.5区间照明灯具选择具有良好的遮光性能、防震性能、防尘、防潮和防溅水性能的灯具，外壳防护等级为IP54。光源选择能适应区间环境、寿命长、节能高效、紧凑型光源，以荧光灯为主。 3.4电缆选择与敷设3.4.1电缆电线其额定电压等于或大于所用供电网络的额定电压。为保证安全，与消防有关的馈线回路选用耐火缆线。所有地段场合采用低烟、无卤、阻燃缆线，阻燃性能不低于B1级。3.4.2电缆敷设可采用电缆井、电缆沟、吊顶、梯架、穿管、线槽等方式。电缆敷设尽量减少交叉。通过公共区时，电缆敷设在装修层内的电缆槽盒内，并与建筑装修相协调，保证符合美观规定，便于维修。3.5保护与测量3.5.1变电所低压柜设以下保护：3.5.1.1 0.4kV进线开关、去环控电控柜馈出开关：短路短延时保护、过载保护、接地保护、低电压保护（仅进线断路器设）。3.5.1.2 0.4kV母联开关：短路瞬时保护、过电流闭锁、失压自投。3.5.1.3 0.4kV三级负荷开关：短路瞬时保护、过载保护、低电压保护。3.5.1.4 0.4kV出线开关：短路瞬时、过载保护。3.5.1.5 电容补偿柜：短路瞬时保护。3.5.2环控电控室低压柜设以下保护：3.5.2.1 0.4kV进线开关：短路短延时保护、过载保护、接地保护。3.5.2.2 0.4kV母联开关：短路瞬时保护、过流闭锁、失压自投。3.5.2.3 0.4kV出线开关：短路瞬时保护、过载保护、接地保护。3.5.2.4 0.4kV出线开关（电机回路）：短路瞬时保护、过载保护、接地保护、电流不平衡保护、电机堵转保护、电机过热保护、断相保护。3.5.3末端配电箱设以下保护:3.5.3.1 短路瞬时保护、过载保护、接地保护。3.5.3.2 凡乘客也许摸到的设备如AFC设备、可移动电源插座箱及广告照明等设漏电保护。3.5.4变电所低压开关柜所有回路设立多功能电力仪表，测量三相电流、三相电压、有功功率、无功功率、有功电度、无功电度、功率因数、频率、谐波电流/电压等参数。3.5.5环控电控柜所有回路设立经济型智能电力仪表，测量电流、电压、有功功率、无功功率、有功电度、功率因数等参数。3.5.6其他末端配电箱（广告照明配电箱、商铺分派电箱、银行电源箱、民用通信电源箱、PIDS切换箱等）均设有功电能表。3.6控制与信号3.6.1重要环控设备采用三级控制方式，即控制中心控制、车控室控制和就地控制。风阀采用两级控制方式，即车控室控制和就地控制。监视信号涉及设备状态信号和事故信号。3.6.2消防泵采用两级控制方式，即车控室控制和就地控制。监视信号涉及设备状态信号和事故信号。3.6.3污水泵、废水泵、雨水泵采用液位自动控制方式。监视信号涉及设备状态信号和事故信号。3.7接地3.7.1车站设强弱电共用综合接地网。3.7.2车站综合接地网接地电阻不大于1。3.7.3车站强、弱电系统应分别设接地引出线。每组接地引出线不得少于两条，强、弱电接地引出线之间距离不小于20m。 第四章 监理工作范围和目的4.1监理工作范围根据招标文献规定，南宁市轨道交通2号线工程车站机电安装及装修工程施工监理06标段（玉洞站-西津站）的车站电气工程监理范围涉及（但不限于）：相应标段车站及相应区间的动力配电及照明配电、动力与照明设备的控制、接地与防雷等系统的安装、调试及车站公共区和设备区电气设备安装从施工准备、安装调试、试运营、竣工验收至缺陷责任期满全过程的质量控制、进度控制、投资控制、协议管理、信息管理、安全监理、环境监理等实行全面管理，并积极配合、协调有关单位顺利完毕所有工程行为。4.2监理工作目的4.2.1质量控制目的：贯彻“百年大计、质量第一”的方针，以工程承包协议签订的工程质量规定为控制目的，督促检查承包人严格按现行技术标准、施工规范以及经批准的设计文献施工。工程的施工质量达成合格标准。4.2.2进度控制目的：积极配合有关单位，按照工期及进度总目的进行控制，保证建设单位对工期的目的控制规定，具体开工日期以招标人、总监理工程师签发的施工令为准。4.2.3投资控制目的：严格工程计量、控制变更、减少索赔、优化施工方案、力争控制在设计概算以内。4.2.4安全生产目的：严格按工程建设程序运作，重视和加强安全施工的管理工作，执行国家和地方有关施工安全法规条例及建设工程现场文明施工管理办法的有关规定，审查完善承包人的安全保证体系和工作制度，工程实行过程中不发生重大安全事故，无管线事故和火灾事故，特别是人身伤亡事故。4.2.5文明施工管理目的：使文明施工规范化、标准化、制度化。尽也许减少对周边其他单位的干扰，施工现场符合南宁市文明施工的统一标准，监督施工承包人按照绿色管理规程做到绿色施工。 4.2.6环境、职业健康控制目的：符合国家和地方有关建设工地环境保护的法律、法规的规定。提高监理人员的环境和职业健康安全意识。通过我方监理人员的行为影响招标人、施工单位等工程参建方的环境和职业健康安全意识。采用有效措施有效防止和减少工作中对环境和职业健康安全带来的负面影响。 4.2.7信息管理目的：信息管理微机化，工程标准数据化，监理行为文字化，归档资料真实化，及时上报下达工程建设的各类信息，为工程的顺利进展提供保证。4.2.8协调管理目的：严格监理、热情服务、秉公办事、一丝不苟、加强沟通、互相协助，公正、公平的协调好建设单位、施工单位、设计单位等各方的关系。第五章 监理工程流程填报开工申请报告施工单位审核内容施工单位电气安装资质证电气安装人员上岗证件施工组织方案电气实验仪器检定证审核开工申请报告监理工程师不批准施工单位修改完善审核结果批准电缆支、吊架，管线方向走位等零部件、预埋件制作及隐蔽工程施工施工单位（监理工程师过程监督）按设计和规范规定检查检查验收电气设备和器材，必要时作电气性能测试施工单位、监理工程师验收内容电缆、电线、接地母排、接地端子排、套管、电线管等器材型号、规格、外观质量、合格证（及生产许可证）、性能实验证书等不合格验收结果返修、退还合格现场验收制作的零部件、预埋件及隐蔽工程监理工程师 不合格返工验收结果设备开箱检查内容：配电柜、箱、电动机、灯具等型号、规格；合格证、生产许可证、出厂实验报告、产品说明书等；零部件、电气元器件、备件齐全完好、外观质量、设备清单等。安装现场验收内容：土建施工是否竣工地坪门窗、墙面等是否符合安装规定电气箱、柜基础是否符合安装规定预埋件、预留孔是否符合规定合格签订有关报验表监理工程师部件、设备安装准备设备开箱验收供货方、施工单位、监理工程师安装现场验收（土建工程及电气设备基础等）施工单位、监理工程师不合格不合格供货方解决土建施工方整改验收结果验收结果合格电气安装工程实行施工单位（监理工程师监督）供电、动力照明、接地等系统电线及电缆敷设施工单位（监理工程师监督）电气安装工程质量验收监理工程师不合格返工验收结果合格签订有关报验表监理工程师电缆、母线、套管等耐压实验；变压器、低压开关柜、继电保护器、电机等设备调整、实验电气设备调整、实验施工单位、监理工程师按照规定进行复测或现场观测、审查实验报告监理工程师不合格返修审查结果合格供电系统、动力照明系统、报警系统、控制室远程、中控室远程等联合调试电气设备联调实验，设备试运营施工单位、监理工程师不合格整改试运营结果合格电气设备联调实验，设备试运营施工单位、监理工程师审核所有竣工资料，竣工图监理工程师竣工验收，交付使用施工单位、监理工程师第六章 低压配电及动力照明工程系统质量控制 6.1低压配电及动力照明工程系统质量控制要点如下表所示动力照明工程系统质量控制要点系统质量控制要点监理措施照明系统设备，材料及附件的进场检查参与设备选型，严格检查配电箱（盘）的型号、质量、容量和安装旁站监理管线敷设的检查（含室内、外照明支路）检查、验收泛光灯的安装角度及投射点的分布检查、验收室外照明（含通道、广播、草地及外立面景观照明灯具的安装）应注意防水、投射角的互相协调，以达成设计效果检查、验收室外暗埋地射灯抗压功能检查检查、验收照明主支路封闭式插接母线及插接箱，始终端箱的安装旁站监理系统试运营方案审查、调试预控配电系统设备，材料及附件的进场检查 参与设备选型，严格检查变压器型号、容量、接线方式、能耗、安装调试（继电保护系统） 旁站监理高低区成套配电装配、型号、质量、台数、动行方式、安装调试（涉及电容器柜） 审查、检查 6.2低压动力照明系统质量控制措施 6.2.1低压配电柜的安装 6.2.1.1低压配电柜涉及成套开关柜（环控柜）应急照明电源装置（EPS），必须符合国家现行技术标准。低压配电柜安装涉及设备运送及保险、开箱检查、安装、电器、仪表及继电器等附件的拆装、送交实验、整理及校线、配线调试、基础制安、母排连接、接地排的电缆连接、 密集型封闭安装、从桥架到柜体的金属线槽敷设等工作。6.2.1.2注意事项 6.2.1.2.1盘面器件应有标注颜色应对的、清楚，内部设备元件齐全完整,每个元件必须有铭牌和产品合格证。一次结线应标注回路名称。 6.2.1.2.2基础型钢应可靠接地，盘柜的接地应当牢固良好。 6.2.1.2.3配电柜柜体的基础型钢应平直，符合下列规定： 允许偏差应符合下表的规定。 项目允许偏差（mm/m）（mm/全长）不直度 15不平度15位置误差及不平行度5注：环形布置按设计规定。6.2.1.2.4基础型钢安装后，其顶部宜高出抹平面 10mm；手车式成套柜按产品技术规定执行。6.2.1.2.5配电柜（箱）的上方不应敷设管道，柜底座周边应采用封闭措施并能防止鼠、蛇等小动物进入柜内。 6.2.1.2.6二次回路接线必须按设计图施工，接线对的，连接可靠，电缆芯线和所配导线的端部均应标明其回路编号，导线绝缘良好，不应有接头,盘内配线截面应符合设计规定，敷设时应有合适的裕量。 6.2.1.2.7引进柜内的控制电缆应排列整齐，避免交叉，电缆型号、规格符合设计规定。电缆固定牢固，不得使所接的端子排受到机械应力。电缆头一般宜固定于最低端子排 150200mm处。电缆应按设计编号规定挂牌。 6.2.1.2.8所有二次回路应经通断检查、耐压实验及模拟实验合格后，方可正式投入使用。 6.2.1.2.9盘、柜安装在振动场合，应按设计规定采用防振措施。 6.2.1.2.10盘、柜及盘、柜内设备与各构件间连接应牢固。主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。6.2.1.2.11盘、柜单独或成列安装时，其垂直度、水平偏差及盘、柜面偏差和盘、 柜间接缝的允许偏差应符合下表规定。项目允许偏差（mm）垂直度1.5水平偏差相邻两盘底部2成列盘底部5盘面偏差相邻两盘边1盘面5盘间接缝26.2.1.2.12端子箱安装应牢固，封闭良好，并应能防潮、防尘。安装的位置应便于检查；成列安装时，应排列整齐。 6.2.1.2.13盘、柜、台、箱的接地应牢固良好。装有电器的可启动的门，应以裸铜软线与接地的金属构架可靠地连接。成套柜应装有供检修用的接地装置。 6.2.1.2.14盘、柜的漆层应完整，无损伤。固定电器的支架等应刷漆。安装于同一室内且经常监视的盘、柜，其盘面颜色宜和谐一致。 6.2.1.2.15盘柜安装就位时，应运用机械搬运，以减少柜体底部的磨损和对设备房屋的损坏。 6.2.1.2.16柜体与基础槽钢的连接要稳固。 6.2.1.2.17盘柜间模拟线应对齐,不应超过视差范围，盘柜面上的标记应牢固。 6.2.1.2.18有绝缘规定的开关柜在安装时要满足绝缘规定，以防止杂散电流的腐蚀。6.2.2配电箱的安装 6.2.2.1配电箱的安装应执行建筑电气工程施工质量验收规范（GB50303-2023）等标准。 6.2.2.2配电箱安装应符合以下规定：动力配电箱除落地式外，在设备房内采用明装，安装高度为配电箱底边距地1.4m。规定安装位置对的，定位牢固部件齐全，箱体尺寸符合规定、箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面，零线经汇流排连接，无绞接现象，油漆完整，箱内外清洁，箱面标牌对的，箱盖开关灵活，器件、回路编号齐全，端子排接线整齐，PE线安装明显牢固。 6.2.2.3配电箱所有电器及其相关回路安装完毕后，先用万用表检测线路通断，再用 500V 兆欧表对线路进行绝缘测量。项目涉及相线与相线之间，相线与零线之间，相线与地线之间，零线与地线之间，绝缘电阻应大于0.5M,并做好记录。6.2.2.4通风空调电控室 0.4KV柜安装与基础槽钢的连接用螺栓固定，废水泵动力箱安装高于抺平面200mm的基础槽钢上。 6.2.2.5动力箱、配电箱、电控箱（柜）的金属外壳的接地另一端应与低压柜的接地线相连接。 6.2.3电缆线路敷设 6.2.3.1电缆线路敷设 6.2.3.1.1电缆敷设前应检查电缆支架、桥架、吊架、托架等预埋件的牢固，预留孔、洞、槽对的、电缆夹层、沟、隧道、电缆井无杂物和积水，附设途径畅通，电缆滚动前，应检查电缆盘牢固，滚动应顺着电缆盘上的箭头指示或电缆缠紧方向，再穿过站台板、轨道、建筑物时应穿管防护，防护管内径应大于电缆外径的1.5倍。 6.2.3.1.2电缆敷设前应按设计规定测量途径，按配盘核对电缆型号、规格、电压等级，测量绝缘，1kV以上电缆作支流耐压实验。 6.2.3.1.3电缆敷设时电缆应从盘的上部引出，不应使电缆在桥架、支架和地面进行拖拉摩擦。电缆上不应有铠装压扁、电缆绞拧和护层折裂等未消除的机械损伤，附设后按设计规定排列整齐无交叉，在终端和接头处附近预留备用长度。 6.2.3.1.4电缆敷设宜采用人工敷设，如采用机械敷设，其敷设速度不应超过15m/min。 6.2.3.1.5电缆爬升、转弯、进行电缆支架、进柜前刚性固定。 6.2.3.1.6区间电缆每个悬挂点处固定。 6.2.3.1.7电缆标牌笔迹清楚、准确，标牌规格统一，挂装牢固。电缆挂牌应采用热转印方式，材料为硬质PVC。 6.2.3.1.8电缆进出构筑物时穿套管（PVC）保护。 6.2.3.2电缆在支架上敷设 6.2.3.2.1电缆在站台板下、区间隧道、地上区间敷设时水平距离，同级电压电缆为35mm。1kV以下电缆与照明导线间为150mm。 6.2.3.2.2电缆支架的制作应遵循设计图纸及国家的有关规定和标准制作。电缆支架类型统一，空间考虑适当预留。电缆支架安装应牢固、横平竖直，防腐层完好。支架层间的垂直净距、支架至沟顶、楼板或沟底的距离应符合规定。 6.2.3.2.3紧固件抗震、耐腐蚀，对基材破坏小。 6.2.3.2.4单芯交流电缆的保护管及固定夹具或绑扎物不得构成闭合磁路。 6.2.3.2.5电缆桥架及其连接附件的质量应符合国家现行的有关技术标准。6.2.3.2.6电缆敷设完毕后对电缆途径上的沟、槽、管、洞进行封堵。 6.2.3.2.7预留设备开孔封堵。 6.2.3.2.8电缆井应封堵。 6.2.3.2.9封堵材料应防火及防鼠。 6.2.3.2.10当电缆沟内两侧有支架时，低压电缆及控制电缆应与高压电缆分别敷设在不同的支架上。 6.2.3.3电缆各支持点间距离应符合规范规定。 6.2.3.4电缆在桥架上敷设 6.2.3.4.1桥架上电缆的敷设：桥架产品应经国家的桥架专业质量检测机构检测与认证。其结构应满足强度、刚度及稳定性规定，符合生产厂给出的允许荷载规定。 6.2.3.4.2立柱和托臂所用材料应平直，无显著扭曲，所有配件应进行防腐解决。桥架安装应牢固，保证横平竖直。在有坡度的建筑物上安装时，应与建筑物有相同坡度。电缆桥架水平敷设时，宜负荷曲线选取最佳跨距进行支撑，跨距一般为1.53m。垂直敷设时，其固定点间距不宜大于2m。 6.2.3.4.3金属制桥架系统应有可靠的电气连接并接地。托盘应至少有一点与接地干线可靠连接，托盘的直线段超过30m（钢制）长度时，应留20mm的伸缩缝。 6.2.3.4.4电缆桥架内每根电缆每隔50m处，电缆的首端、尾端及转弯处应设标记，注明电缆编号、型号、规格、起点和终点。 6.2.3.4.5强电与弱电线路在同一竖井内敷设时，应分别在竖井的两侧敷设或采用隔离措施。 6.2.3.4.6桥架距离地面的高度，不宜低于2.5m。（在专用电缆道内除外）。 6.2.3.4.7电缆桥架遇伸缩缝时应配置伸缩板进行补偿解决。 6.2.3.4.8电缆桥架安装应与环控专业密切配合，电缆桥架与风管走向途径发生矛盾时应及时进行调整。 6.2.3.4.9穿越墙体、楼板的桥架，在穿越处不安排接口。 6.2.3.4.10电缆桥架全长均应有良好的接地。 6.2.3.4.11电缆的各项测试应有记录，并符合有关技术指标的规定。 6.2.3.5电缆在管道内敷设 6.2.3.5.1从桥架、支架引至设备、墙外表面或屋内行人容易接近处和其他也许受到机械损伤的地方，电缆应有一定机械强度的保护管保护，水泵房出线及部分风机电缆采用穿镀锌钢管敷设方式。 6.2.3.5.2管道规定：管口光滑，内部应无积水且无杂物堵塞。穿电缆时，不得损伤保护层，可采用无腐蚀性的润滑剂（粉），管道表面的防腐层应完好。 6.2.3.5.3电缆管长度在30m以下时，管内径不应小于电缆外径的 1.5倍。 6.2.3.5.4不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内，同一交流回路的电线穿于同一金属导管内不得有接头。 6.2.3.6电缆头与电缆连接的规定 6.2.3.6.1电缆终端头与电缆接头的制作：应严格遵守制作工艺规程，电缆终端头应按设计安装在指定位置，带电部分对地净距离应满足室内配电装置最小安全净距的规定。并牢固地固定在支架或框架上。 6.2.3.6.2电力电缆的终端头、接头的外壳与该处的电缆金属护套应良好接地。接地线采用铜绞线，截面不小于10mm2。 6.2.3.6.3电缆芯线连接时，其连接管和线鼻子的规格应与线芯规格相符。 6.2.3.6.4控制电缆终端头可采用塑料电缆端头套管方式，电缆接头应有防潮措施。 6.2.3.6.5电缆的实验与检查：电缆敷设前必须进行绝缘电阻实验，1kV以下的电缆使用1kV兆欧表测量绝缘电阻值。 6.2.3.6.6电缆线路的相位相序应与电网相符。用三节一号干电池及一块零值在中央的5V直流电压表组成核相器进行校核电缆相位或用相位表测量。 6.2.4室内管线 6.2.4.1配电线路的一般规定 6.2.4.1.1配线规格、型号及敷设方式应符合设计规定，配线起点、终端按设计回路编号挂牌。 6.2.4.1.2配线与通风、上下水管等之间的最小距离：穿管配线平行为100mm，交叉为50mm，绝缘导线明配平行为200mm，交叉为100mm。 6.2.4.1.3配线工程的支持件固定牢固，线路在通过建筑物的伸缩缝及沉降缝处应有补偿装置，在跨越处的两侧应将导线固定，并留有适当裕量。 6.2.4.1.4电缆管线穿越站厅、站台、风道、风室时，其孔洞应采用防火材料封堵。 6.2.4.2室内配管的一般规定 6.2.4.2.1敷设于多尘和潮湿场合的电线管路、管口、管子连接处均应作密封解决。6.2.4.2.2埋入墙或混凝土内的管子，离表面的净距不应小于15mm。6.2.4.2.3进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。 6.2.4.2.4电线管路弯曲半径：明暗配时均不应小于管外径的6倍；当埋设于地下或混凝土楼板内时，不应小于管外径10倍。 6.2.4.2.5电线管路中间加装接线盒，应符合国标的规定。在TN-S系统中，金属电线管和金属盒（箱）必须与保护地线（PE 线）有可靠的电气连接。 6.2.4.3钢管敷设的一般规定 6.2.4.3.1明配于潮湿场合和埋入地下的钢管均应使用镀锌厚壁钢管。 6.2.4.3.2明配钢管应排列整齐，固定点的距离应均匀，间距符合规定规定。 6.2.4.3.3钢管进入灯头盒、开关盒、拉线盒、接线盒及配电箱时，管口露出盒（箱）应小于5mm。明配管应锁螺母或护圈帽固定，露出锁紧螺母的丝口为 24扣。 6.2.4.3.4钢管与设备连接时，应将钢管敷设至设备内，当不能直接进入时，应在钢管出口处加保护软管引入设备，金属软管长度不宜大于 2m,管口包扎严密。 6.2.4.3.5在建物的顶棚内，必须采用金属管、金属线槽布线,吊顶内金属软管长度不应大于0.8m。 6.2.4.3.6镀锌钢管或可饶性金属电线保护管的跨接地线应采用专用接地线卡跨接，不应采用熔焊连接。 6.2.4.3.7钢管不应有折扁和裂缝，管内无铁锨及毛刺，切口应平整、管口光滑。 6.2.4.4阻燃硬塑料管敷设 6.2.4.4.1硬塑料管沿建筑物表面敷设时在直线段上每隔30m应装设补偿置。 6.2.4.4.2明配的硬塑料管在穿过楼板而受机械损伤的地方应有钢管保护，其保护高度距楼板面不应小于500mm。明配塑料管应排列整齐，固定点的距离应均匀且符合规定规定。 6.2.4.4.3塑料管直线超过15米或直角弯超过3个时，应设接线盒。 6.2.4.5管内穿线 6.2.4.5.1穿在管内绝缘导线的额定电压不应低于500V。导线应按设计技术标准采用铜芯阻燃（或阻燃耐火）电线。 6.2.4.5.2不同回路的导线，不应穿于同一根管子内。但对同类照明的几回路，在满足管内足够空间的前提下，导线总数不多于6根时，允许穿
