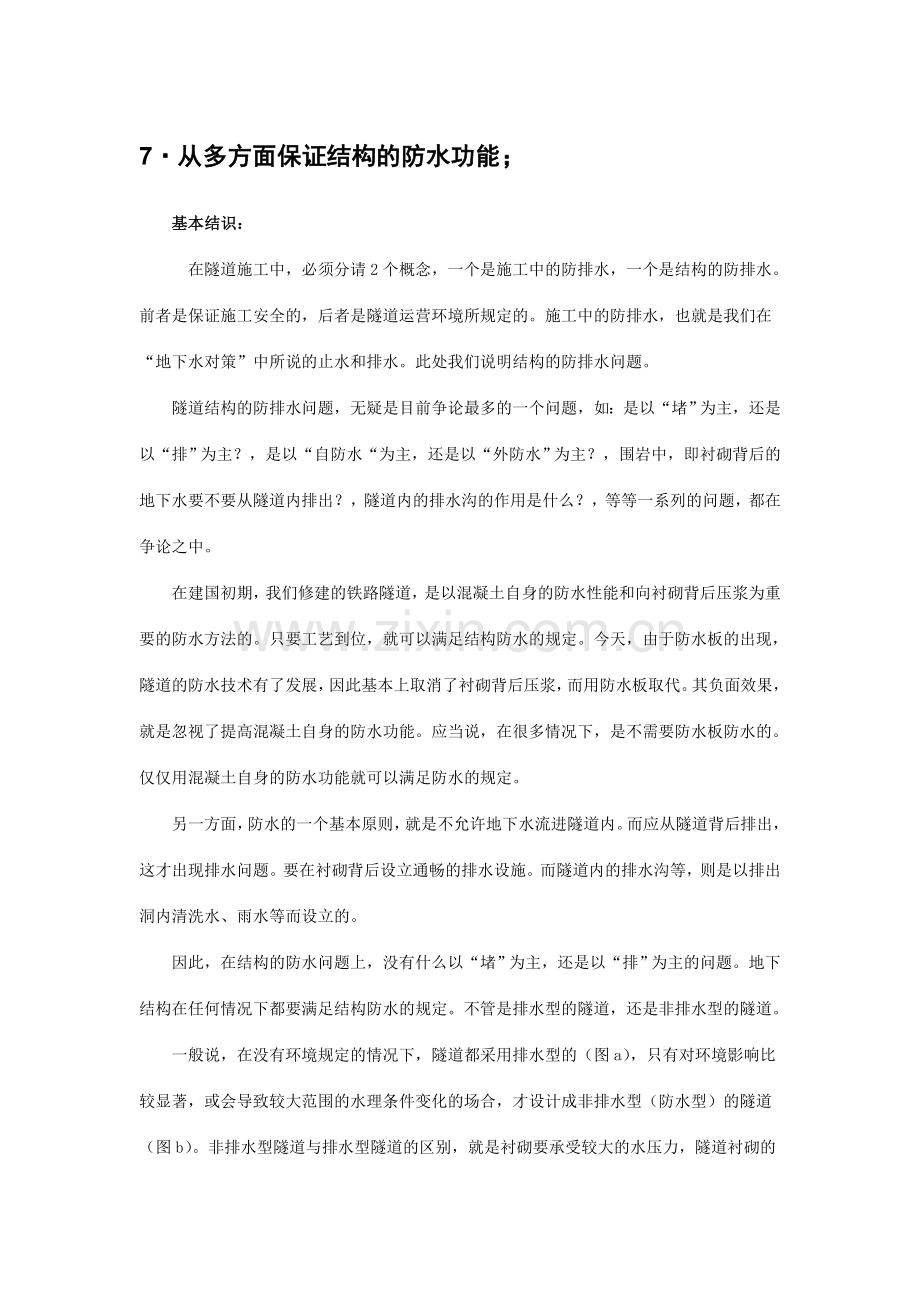

7·从多方面保证结构的防水功能；
基本结识：
　在隧道施工中，必须分请2个概念，一个是施工中的防排水，一个是结构的防排水。前者是保证施工安全的，后者是隧道运营环境所规定的。施工中的防排水，也就是我们在“地下水对策”中所说的止水和排水。此处我们说明结构的防排水问题。
隧道结构的防排水问题，无疑是目前争论最多的一个问题，如：是以“堵”为主，还是以“排”为主？，是以“自防水“为主，还是以“外防水”为主？，围岩中，即衬砌背后的地下水要不要从隧道内排出？，隧道内的排水沟的作用是什么？，等等一系列的问题，都在争论之中。
在建国初期，我们修建的铁路隧道，是以混凝土自身的防水性能和向衬砌背后压浆为重要的防水方法的。只要工艺到位，就可以满足结构防水的规定。今天，由于防水板的出现，隧道的防水技术有了发展，因此基本上取消了衬砌背后压浆，而用防水板取代。其负面效果，就是忽视了提高混凝土自身的防水功能。应当说，在很多情况下，是不需要防水板防水的。仅仅用混凝土自身的防水功能就可以满足防水的规定。
另一方面，防水的一个基本原则，就是不允许地下水流进隧道内。而应从隧道背后排出，这才出现排水问题。要在衬砌背后设立通畅的排水设施。而隧道内的排水沟等，则是以排出洞内清洗水、雨水等而设立的。
因此，在结构的防水问题上，没有什么以“堵”为主，还是以“排”为主的问题。地下结构在任何情况下都要满足结构防水的规定。不管是排水型的隧道，还是非排水型的隧道。

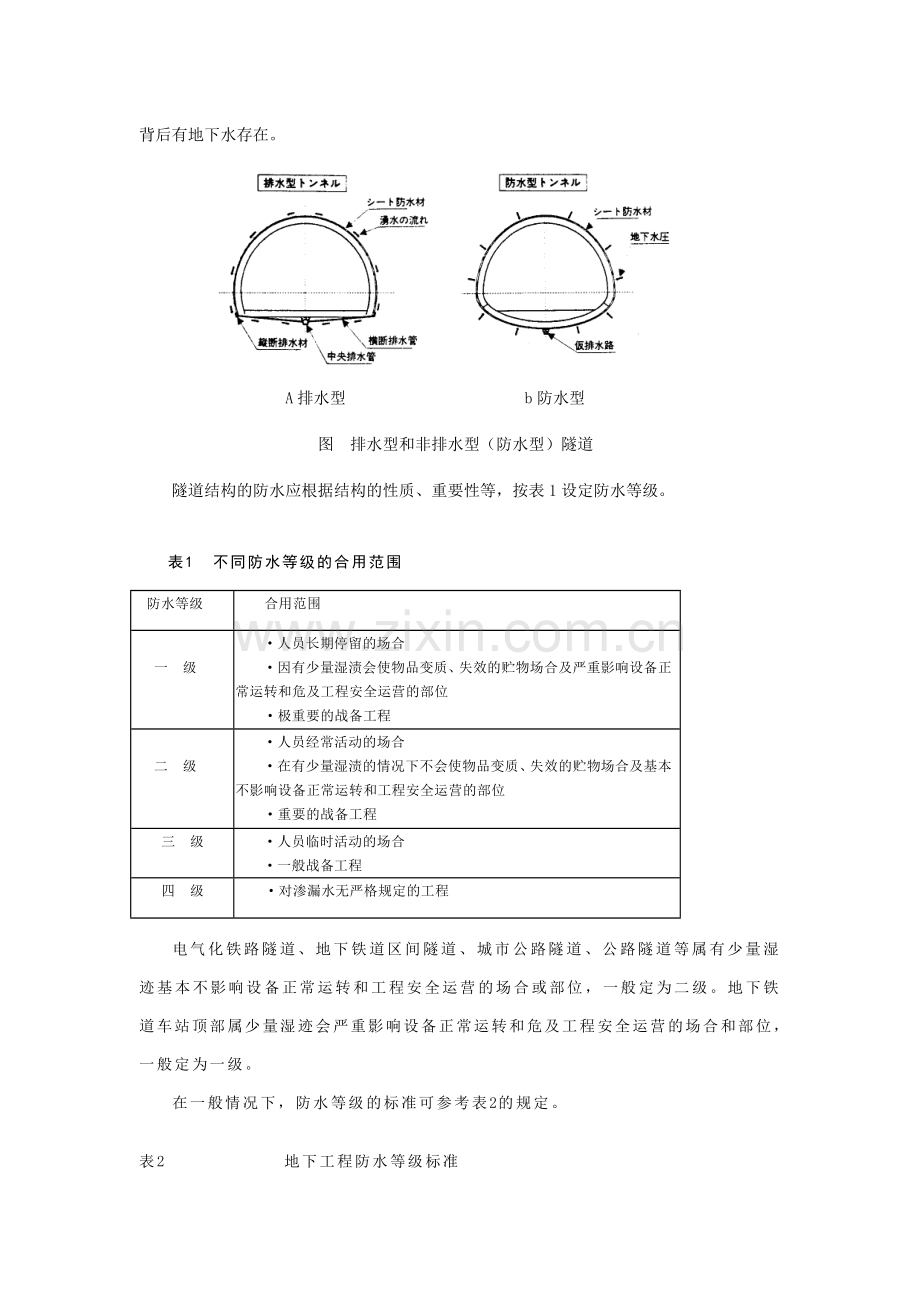

一般说，在没有环境规定的情况下，隧道都采用排水型的（图a），只有对环境影响比较显著，或会导致较大范围的水理条件变化的场合，才设计成非排水型（防水型）的隧道（图b）。非排水型隧道与排水型隧道的区别，就是衬砌要承受较大的水压力，隧道衬砌的背后有地下水存在。

A排水型 b防水型
图 排水型和非排水型（防水型）隧道
隧道结构的防水应根据结构的性质、重要性等，按表1设定防水等级。

表1 不同防水等级的合用范围
防水等级
合用范围

一 级
·人员长期停留的场合
·因有少量湿渍会使物品变质、失效的贮物场合及严重影响设备正常运转和危及工程安全运营的部位
·极重要的战备工程

二 级
·人员经常活动的场合
·在有少量湿渍的情况下不会使物品变质、失效的贮物场合及基本不影响设备正常运转和工程安全运营的部位
·重要的战备工程
三 级
·人员临时活动的场合
·一般战备工程
四 级
·对渗漏水无严格规定的工程

电气化铁路隧道、地下铁道区间隧道、城市公路隧道、公路隧道等属有少量湿迹基本不影响设备正常运转和工程安全运营的场合或部位，一般定为二级。地下铁道车站顶部属少量湿迹会严重影响设备正常运转和危及工程安全运营的场合和部位，一般定为一级。
在一般情况下，防水等级的标准可参考表2的规定。

表2 地下工程防水等级标准
防水等级
标 准
一级
·不允许渗水，结构表面无湿渍
二级
·不允许漏水，结构表面可有少量涅渍
·工业与民用建筑：总湿渍面积不应大于总防水面积(涉及顶板、墙
面、地面)的1/lOOO；任意lOOm2防水面积上涅渍不超过1处，单个湿渍的最大面积不大于0．1m2；
·其他地下工程：总湿渍面积不应大于总防水面积的6/1000；任意
lOOm2防水面积上的湿渍不超过4处，单个湿迹的最大面积不大于0．2m2

三 级
·有少量漏水点，不得有线流和漏泥砂
·任意100m2防水面积上的漏水点数不超过7处，单个漏水点的最大漏水量不大于2．5L/d，单个湿渍的最大面积不大于0．3m’

四 级
·有漏水点，不得有线流和漏泥砂
·整个工程平均漏水量不大于2L／m’·d；任意100m’防水面积的平均漏水量不大于4L／m’．d

此外，地下工程的防水设防规定，应根据使用功能、结构形式、环境条件，施工方法及材料性能等因素合理拟定。
明挖法修建的地下工程的防水设防规定应按表3选用。
暗挖法地下工程的防水设防规定应按表4选用。

隧道的防水技术，重要有2大类。1类是提高混凝土自身的防水功能，即混凝土的自防水。1类是结构的外防水技术，其中涉及：背后注浆、防水板及喷膜防水层等。
施工要点1·自防水技术
衬砌的自防水涉及2个方面，一个是采用防水混凝土，一个是解决好各种施工缝、变形缝等的防水。
1）防水混凝土
在地下工程中，一般应采用防水混凝土。防水混凝土的关键是提高混凝土的密实度，同时防止混凝土的开裂，特别是贯通开裂。因此应通过调整配合比，掺加外加剂、掺合料配制而成。一般说防水混凝土的防水性能是按抗渗等级拟定的。在一般情况下防水混凝土的抗渗等级不得小于S6。防水混凝土的施工配合比应通过实验拟定，抗渗等级应比设计规定提高一级(0.2MPa)。
防水混凝土的设计抗渗等级，应符合表5的规定。

表5 防水混凝土设计抗渗等级
工程埋置深度(m)
设计抗渗等级
<10
S6
10~20
S8
20~30
S10
30~40
S12
防水混凝土的环境温度，不得高于80℃；处在侵蚀性介质中防水混凝土的耐侵蚀系数，不应小于0．8。
防水混凝土结构底板的混凝土垫层，强度等级不应小于C15，厚度不应小于l00mm，在软弱土层中不应小于150mm。
防水混凝土结构，应符合下列规定：
1 结构厚度不应小于250mm；
2 裂缝宽度不得大于0．2mm，并不得贯通；
3 迎水面钢筋保护层厚度不应小于50mmo
材料
防水混凝土使用的水泥，应符合下列规定：
1 水泥的强度等级不应低于32．5MPa；
2 在不受侵蚀性介质和冻融作用时，宜采用普通硅酸盐水泥、硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥，使用矿渣硅酸盐水泥必须掺用高效减水剂；
3 在受侵蚀性介质作用时，应按介质的性质选用相应的水泥；
4 在受冻融作用时，应优先选用普通硅酸盐水泥，不宜采用火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥；
5 不得使用过期或受潮结块的水泥，并不得将不同品种或强变等级的水泥混合使用。
防水混凝土所用的砂、石应符合下列规定：
1 石子最大粒径不宜大于40mm，泵送时其最大粒径应为输送管径的1／4；吸水率不应大于1．5％；不得使用碱活性骨料。其他规定应符合《普通混凝土用碎石或卵石质量标准及检查方法》JGJ 53—92)的规定；
2 砂宜采用中砂，其规定应符合《普通混凝土用砂质量标准又检查方法》(JGJ 52—92)的规定。
拌制混凝土所用的水，应符合《混凝土拌合用水标准》-IGJ 63—89)的规定。
防水混凝土可根据工程需要掺人减水剂、膨胀剂、防水刊、密实剂、引气剂、复合型外加剂等外加剂，其品种和掺量应经实验拟定。所有外加剂应符合国家或行业标准一等品及以上的质量规定。
防水混凝土可掺人一定数量的粉煤灰、磨细矿渣粉、硅粉等。粉煤灰的级别不应低于二级，掺量不宜大于20％；硅粉掺量不应大于3％；其他掺合料的掺量应通过实验拟定。
防水混凝土可根据工程抗裂需要掺人钢纤维或合成纤维。
每立方米防水混凝土中各类材料的总碱量(NazO当量)不得大于3kg。
防水混凝土的配合比．应符合下列规定：
1 水泥用量不得少于320kg／m3；掺有活性掺合料时，水泥用量不得少于280kg／m3；
2砂率宜为35％一40％，泵送时可增至45％；
3 灰砂比宜为1：1．5～1：2．5；
4 水灰比不得大于0．55；
5 普通防水混凝土坍落度不宜大于50mm。防水混凝土采用预拌混凝土时，入泵前坍落度宜控制在120土20mm，入泵前坍落度每小时损失值不应大于30mm，坍落度总损失值不应大于60mm；
6 掺加引气剂或引气型减水剂时，混凝土含气量应控制在3％～5％；
7 防水混凝土采用预拌混凝土时，缓凝时间宜为6—8h。
防水混凝土配料必须按配合比准确称量。计量允许偏差不应大于下列规定：
1 水泥、水、外加剂、掺合料为土1％；
2 砂、石为i2％。
使用减水剂时，减水剂宜预溶成一定浓度的溶液。
防水混凝土拌合物必须采用机械搅拌，搅拌时间不应小于2min。掺外加剂时，应根据外加剂的技术规定拟定搅拌时间。
防水混凝土拌合物在运送后如出现离析，必须进行二次搅拌。当坍落度损失后不能满足施工规定期，应加入原水灰比的水泥浆或二次掺加减水剂进行搅拌，严禁直接加水。
防水混凝土必须采用高频机械振捣密实，振捣时间宜为10～30s，以混凝土泛浆和不冒气泡为准，应避免漏振、欠振和超振。
掺加引气剂或引气型减水剂时，应采用高频插入式振捣器振捣。
防水混凝土结构内部设立的各种钢筋或绑扎铁丝，不得接触模板。固定模板用的螺栓必须穿过混凝土结构时，可采用工具式螺栓或螺栓加堵头，螺栓上应加焊方形止水环。拆模后应采用加强防水措施将留下的凹槽封堵密实，并宜在迎水面涂刷防水涂料。
防水混凝土的养护是至关重要的。在灌注后如混凝土养护不及时，混凝土内水分将迅速蒸发，使水泥水化不完全。而水分蒸发导致毛细管网互相连通，形成渗水通道；同时混凝土收缩增大，出现龟裂，使混凝土抗渗性急剧下降，甚至完全丧失抗渗能力。假如养护及时，防水混凝土在潮湿环境条件中或水中硬化，能使混凝土内的游离水蒸发缓慢，水泥水滑充足，水泥水滑生成物堵塞毛细孔隙，因而形成不连通的毛细孔，提高了混凝土的抗渗性。因此，防水混凝土终凝后应立即进行养护，养护时间不得少于14d。
防水混凝土的冬期施工，应符合下列规定：
1 混凝土人模温度不应低于5℃；
2 宜采用综合蓄热法、蓄热法、暖棚法等养护方法，并应保持混凝土表面湿润，防止混凝土初期脱水；
3 采用掺化学外加剂方法施工时，应采用保温保湿措施。
防水混凝土要起到防水作用，除混凝土自身具有较高的密实性、抗渗性外，还规定混凝土施工完后不开裂，特别是不能产生贯通开裂。为了防止或减少混凝土裂缝的产生，在配制混凝土时，加入一定量的钢纤维或合成纤维，可有效地提高混凝土的抗裂性，近年来的工程实践已证明了这一点。

施工要点2 施工缝、变形缝的防水
防水混凝土自身的防水性能是比较好的，只要完全按照施工工艺操作，就是可以获得满意的防水混凝土。但假如施工缝、变形缝等防水薄弱环节解决不好，就会丧失防水混凝土的意义。因此，作好施工缝、变形缝的防水是极为重要的。
一方面，防水混凝土应连续浇筑，宜少留施工缝。当留设施工缝时，应遵守下列规定：
1 墙体水平施工缝不应留在剪力与弯矩最大处或底板与侧墙的交接处，应留在高出底板表面不小于300mm的墙体上。拱(板)墙结合的水平施工缝，宜留在拱(板)墙接缝线以下150—300mm处。墙体有预留孔洞时，施工缝距孔洞边沿不应小于300mm；
2 垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。
施工缝防水的构造形式见图1。

图1 施工缝的防水基本构造

施工缝的施工应符合下列规定：
1 水平施工缝浇灌混凝土前，应将其表面浮浆和杂物清除，先铺净浆，再铺30—50mm厚的1：1水泥砂浆或涂刷混凝土界面解决剂，并及时浇灌混凝土；
2 垂直施工缝浇灌混凝土前，应将其表面清理干净，并涂刷水泥净浆或混凝土界面解决剂，并及时浇灌混凝土；
3 选用的遇水膨胀止水条应具有缓胀性能，其7d的膨胀率不应大于最终膨胀率的60％；
4 遇水膨胀止水条应牢固地安装在缝表面或预留槽内；
5 采用中埋式止水带（图2）时应保证位置准确、固定牢固。

图 肋式防水板及其设立
在日本，为了解决施工缝防水问题，曾采用一种宽约500mm的肋式防水板（图）设立在施工缝部位（图），不仅可以防水，并且可以承受一定的水压。
变形缝应满足密封防水、适应变形、施工方便、检修容易等规定。
用于伸缩的变形缝宜不设或少设，可根据不同的工程结构类别及工程地质情况采用诱导缝、加强带、后浇带等替代措施。
变形缝处混凝土结构的厚度不应小于300mm。
用于沉降的变形缝其最大允许沉降差值不应大于30mm。当计算沉降差值大于30mm时，应在设计时采用措施。
用于沉降的变形缝的宽度宜为20—30mm，用于伸缩的变芝的宽度宜小于此值。
变形缝的防水措施可根据工程开挖方法、防水等级等拟定，变形缝的几种复合防水构造形式见图2。

图2 中埋式止水带的应用
施工要点3·防水板施工
这是保证隧道防水功能的重要措施。自从在隧道中采用防水板技术以来，隧道的防水功能有所强化，但存在的问题也不少。其中突出地表现在防水板 质量上。如：破损严重、接头不密实、铺设过紧过松等等，极大地影响了防水功能的发挥。许多隧道建成后，漏水现象十分严重。这与防水板施工有密切关系。
导致防水板破损的因素是多方面的，归纳起来大体有以下几种情况：
·喷混凝土表面或围岩表面显著凹凸不平，防水板铺设过松过紧；
·锚杆突出喷混凝土表面，防水板直接与之接触；
·灌注混凝土时的摩擦力，使防水板过度蹦紧，结合部被拉开；
在防水板施工上应认真地解决以上的问题。
塑料防水板可选用乙烯一醋酸乙烯共聚物(EVA)、乙烯三聚物沥青(ECB)、聚氯乙烯(PVC)、高密度聚乙烯(HDPE)、亨度聚乙烯(LDPE)类或其他性能相近的材料。
塑料防水板应符合下列规定：
1 幅宽宜为2～4m；
2 厚度宜为1～2mm
3 耐刺穿性好；
4 耐久性、耐水性、耐腐蚀性、耐菌性好；
塑料防水板物理力学性能应符合表6的规定。

表6 塑料防水板物理力学性能
项目
拉伸强度
(MPa)
断裂延伸率
(％)
热解决时变化
率(％)
低温弯折性
抗渗性
指标
≥12
>200
≤2．5
—20℃无裂纹
0．2MPa24h
不透水

几种常用的塑料防水板的基本性能列于7。

表7 几种常用塑料防水板的性能
品种

ECB
EVA
LLDPE
LDPE
HDPE
P型PVC优等品
项目
Q／SSJ·J02．01—1999
GB 12952—91
拉伸强度 (MPa)
≥15．5
≥20
≥20
≥16
≥20
≥15
断烈延伸率 (％)
≥560
≥600
≥600
≥500
≥600
≥250
热解决变化率(％)
≤2．5
≤2
≤2
≤2
≤2
≤2
低温弯折性
一35℃无裂纹
一20℃无裂纹
抗渗透性
0．2MPa24h无渗水
不透水

表8是日本的塑料防水板的基本性能。

解决方法与途径
1）背面修整
喷射面凸凹显著时，对的地决定板的富裕长度是很难的。板的长度局限性会产生断裂和分离，也有也许卷入混凝土中。同时，板的背后和混凝土间会有空隙，这种空隙是很难用混凝土填充的。富裕长度局限性的影响在拱顶部特别明显。反之，富裕过长，拱顶部因板的挠度也是产生空洞因素之一。衬砌厚度局限性，在多数场合是因板的富裕长度过度局限性导致的。
因此，最重要的一点是在张挂防水板前，将凹凸不平的围岩表面用喷混凝土“填平补齐”。其表面平滑的大体标准是30~40cm 间的凹的深度最佳小于5~6cm（图1）,即原则上凹部的

图1 喷混凝土凹凸表面的修整 图2 2榀支撑剪的喷混凝土的解决

矢跨比要小于1/6。如设立格栅或钢支撑，不要在2榀支撑间留有较大的凹槽（图2a），而应予以喷平（图2b）
突出喷混凝土面的锚杆头部，是板破损的重要因素，应加以解决。这个问题经常被施工所忽视。板张挂前，可采用以下方法进行解决。
（1）切断解决：这是最简朴，采用最多的方法。如图3所示，切断并用砂浆和缓冲材等解决；
（2）加设帽盖：用通过加工的帽盖（金属的、树脂的），套在锚杆的头部，如图4示。图5是各种帽盖的形状和安装例。应当说，这种方法与锚杆商品化是联系在一起的。
图6也是一种解决方法。

图3 锚杆头部切断解决 图4 锚杆头部的帽盖

图5锚杆帽盖的各种形式

图6 锚杆头部解决的方法例

有涌水不仅妨碍混凝土灌注，也会导致混凝土品质的下降。因此，在铺设防水板的同时，灌注混凝土前要进行导水等排水解决。
其方法有：
·变更配比，增长水泥用量和速凝剂；
·干喷时，可先喷射干拌合料，而后慢慢增长单位水量，直到用规定的配比喷射。湿喷时用可以获得高粘性的配比，提高粘着性；

图7
·对有限的地点的涌水，可采用导水管一边解决一边喷射（图7）；
·对大面积涌水的场合，可采用铺挂无纺布和导水管等材料，一边导水一边喷射（图8）；
·从岩体节理等的涌水，设排水槽，进行喷射（图9）；
·涌水激 烈时，用排水管进行喷射（图1）

图8

图9 图10

2）张挂
防水板应在初期支护基本稳定并经验收合格后进行铺设。
板的张挂，要考虑基底的状态、板的材质及张挂时的富裕等，选择适当的方法。
板应从喷混凝土面的下方顺次张挂。张挂时，应保证有一定的富裕长度。即板的长度应比围岩或喷混凝土的轮廓线长度大10%以上。特别是在表面有凹槽的情况时，张挂不要过紧，如图11所示。应考虑在灌注的混凝土的挤压下，可以与混凝土密贴的也许，而留出富裕长度。
板的张挂，最佳采用合适的作业台架。
(1) 防水施工，应考虑设计时没有充足掌握的施工地点的条件
等，致密地进行。为了充足发挥防水的效果，要对防水板的解决方法和结合方法进行研究，并且要由有足够施工经验的人员进行。
3)防水施工后的钢筋组装和灌注混凝土时，要注意不要损伤防水板。
(1)施工前应对喷混凝土面的极端的凹凸部分、锚杆的头部及集中涌水地点的导水等进行适当的解决。

图11
(2)安装防水板时，应保证与既有防水板的接合和与基底的密贴。同时，采用钉子时，应对板的破损部分进行适当的解决。
(3)防水板的现场接合，应的确地获得充足的止水性和均匀的接合强度。
(4)防水板的作业台架和设备，应根据安全性、施工性等采用合适的机具。
(5)衬砌作业时，要特别注意不使板发生破损。
(6)局部解决
防水板的安装，通常使用混凝土打钉机进行。同时，防水板有单一的防水板和与背后缓冲材复合的防水板。复合防水板的安装方式有‘先将防水板和背后缓冲材加工好的一体施工方式和先安装背后缓冲材，再安装防水板的分离施工方式。
1)一体施工方式
·内钉方式
由防水板和缓冲材加工的复合防水板，用混凝土钉把背后缓冲材钉好的方式。
内钉方式，因钉没有贯穿防水板，防水效果好，但有喷混凝土面的凹凸难于整平的缺陷，因此安装时要注意整平。
·外钉方式
预先在准备打混凝土钉的地点做好防水解决(钉孔)，而后在该处打入钉子的方式。
外钉方式可以在一边整平一边安装。
不管那种方式，钉子不要突出，要的确地打入。安装的施工例见图5-32。

图5-32
铺设防水板前应先铺缓冲层。缓冲层应用暗钉圈固定在基层上，见图4．5．5。
铺设防水板时，边铺边将其与暗钉圈焊接牢固。两幅防水板的搭接宽度应为100mm，搭接缝应为双焊缝，单条焊缝的有效焊接宽度不应小于10mm，焊接严密，不得焊焦焊穿。环向铺设时，先拱后墙，下部防水板应压住上部防水板。
防水板的铺设应超前衬砌混凝土的施工，其距离宜为5～20m，并设临时挡板防止机械损伤和电火花灼伤防水板。
衬砌混凝土施工时应符合下列规定：
1 振捣棒不得直接接触防水板；
2 浇筑拱顶时应防止防水板绷紧。
局部设立防水板防水层时，其两侧应采用封闭措施
图5-32防水板安装例
2)分离施工方式
分离施工方式的特点是；一体施工方式是预先加工好的复合防水板，其中防水板的伸长，会受到背后缓冲材的制约，易于在防水板背面留有空隙，而先安装背后缓冲材，在凹凸不平大时也是有效的。
此外，缓冲材和防水板分别安装，与复合防水板不同，有轻量易于施工的优点。但安装时比较费事。
(3)防水板在隧道横断面方向是沿全长铺设的，但其纵断方向，要根据重量和作业性，采用宽度约l-2m的防水板，相临的防水板要在现场结合。最近，为提高防水功能和施工的合理化，开始采用宽度为4m的防水板。
防水板结合的好坏对隧道的防水功能影响极大，—定要的确地做好。
1)结合
结合方法有，热焊结合和黏着结合两种，但多采用对气温和湿气影响不敏感的、的确性高的焊接结合方法。一般采用可以进行双重焊接的自行式焊接机进行焊接。
2)结合形态
结合形态有：重叠结合和折叠结合两种。基底面比较平滑时采用重叠结合，但一般说基底面都是不平整的，因此采用几乎不受不平影响的折叠结合方式。
结合事例见图5-33。

图5-33防水板结合例
(4)防水板施工时，—般采用专用台车进行防水板的安装和结合作业。
防水板的作业台车，要具有不影响洞内其他作业的构造，并且考虑安全、作业性决定构造和尺寸。
防水作业台车也可以在装备提高装置后进行防水板的作业。
(5)防水板在衬砌模板移动和安装时和混凝土灌注时也也许使防水板破损，要加以注意。
1)堵头板施工时的防水板破损
堵头板一般在现场都采用木版加工而成，在与防水板接触时也也许使防水扳破损，因此在板之间要配置缓冲垫。
最近有采用气囊式的堵头板，可以较好地解决这个问题。
2)防止灌注时的防水板破损
采用混凝土泵灌注混凝土时，在灌注孔附近涌出的混凝土，直接接触防水板，也也许使防水板破损，要进行必要的防护。
采用捣固器时也要注意防水板的也许破损。
3)防止悬吊夹具固定地点的漏水
衬砌采用钢筋加强时，在防水板的内侧配置钢筋，要固定好。一般说，贯穿防水板的钢筋，要采用夹具，但也有非贯穿的。施工例见图5-34。

图5-34吊钢筋夹具地点的施工例
防水板铺设质量的检查是非常重要的，不能忽略的一个施工环节。我们经常在这方面注意不够，而导致“劳而无功”“功亏一篑”。
为了保证防水板与二次衬砌间，不留有空隙，必要时，应进行控制压注（图）。特别是在拱顶附近。一般压注管在拱顶附近，沿轴向每隔2~3m设立一个，二次衬砌养生后，开始压注。

图 控制压注的效果

施工时，要掌握施工状况，重点检查损伤和不良地点。检查的方法有：目视检查、压缩空气检查、负压检查。各种检查方法的要领如下。
·目视检查
根据目视，确认防水板表面有无损伤和焊接不良地点，发现异常时，应进行补修。
·压缩空气检查
一方面封闭检查的接头的两端，把检查针插入检查沟，用泵以适当的压力(一般0.8mm厚度的防水板加压到 O.5MPa)压入压缩空气。压力稳定期保持2分钟，压力减少20%以下为合格。插入检查针的地点应进行补修。检查频率，最佳在整个焊接地段进行，至少每灌注长度中，检查一次以上(图6-18和图5-19)。

图6-18 压缩空气检查例

图6-19防水板结合部检查时压缩空气压力的大体标准
·负压检查
检查方法是在检查处涂上可以发泡的检查液，并安装真空半圆盖，用真空泵形成一定的负压(0.8mm厚度的防水板，负压约50mmHg左右)。假如不发气愤泡就说明没有漏气。检查频率，原则上，对所有补修地点进行(图6-20、图6-21)。
防水板安装时，要充足进行涌水时的基底解决。同时灌注混凝土时，不要损伤防水板。防水板的端部解决、与排水设施的接续、模板设立时的堵头板的结合等都要进行适当的解决和确认。

图6-20负压检查例

图6-21防水板检查时的负压值大体标准
施工要点4·喷膜防水层

目前，地下工程防水工艺多采用防水板的防水方法，其材料一般采用高分子防水片材，如各种类型的塑料板、橡胶板和无纺布等。用钉子将防水板或无纺布钉在壁面上，灌注砼衬砌而成。该方法施工复杂、效率低，需打眼悬挂，板与板间需热合或冷合，施工精度不易达成．归纳起来，施工中防水板有如下的缺陷：
①自身的材质不能和砼密贴，难满足堵水的规定，安设时的冲击，背面突起物等易将防水板扎破，导致漏水．
②规定防水面平顺整齐，如遇壁面砼有较大空洞和凹凸场合，二次衬砌挤压仿水板受拉
伸，易使防水板断裂破坏．
⑧板与板间的接合部，是防水板的薄弱环节，对施工精度规定高，稍有不慎，会导致整个防水体系失效。
因此，各国专家都在寻求新的防水方法，日本、美国、德国等国家的学者纷纷研究提出的用喷射成膜法消除防水板的缺陷；一种质量均匀、无接头、耐久性优越、施工快速方便、整体性好、药液喷射成膜的方法已经在一些国家研究成功，并赋与实践，取得了巨大的成功．取得了不少宝贵经验。在不断完善我国地下工程防水技术的同时，应当把这项技术作为一项重要的内容给予关注，十分必要．
日本最近在日置公路隧道(l=1185m)的修建过程中,为消除防水板的缺陷,采用了均质的,无接头的,耐久性能好的,能快速施工的喷射防水膜的方法,获得成功。我们在内昆铁路的一座隧道中，也曾进行过类似的实验施工，效果良好。.下面简要介绍该方法的实行概况.
2．喷膜防水技术
2．1喷膜法概况
喷膜法是以丙稀酸盐水溶液为主成分，加入氧化剂(A剂)和还原剂(B剂)制作而成，此2液在喷嘴内混合后，用喷射方法在喷混凝土面上形成具有防水和隔离功能的薄膜的方法．
喷射方法有手动和自动的，对标准的公路隧道，可采用专用的蓖工机械自动喷射。
本方法的原理和流程见图l和图2。

2．2喷膜法的特点
对施工条件无特殊规定，适应性很广，重要特点是：
(1)在壁面凹凸显著，湿润状态情况下，喷射面上也能形成均匀的薄膜，
(2)无接头，整体性好，
(3)作业人员的技术纯熟限度对质量的影响小，
(4)采用自动喷射机械时，省力，省时；
(5)喷射面有锚头突出时，不会减少作业效率；
(6)容易适应复杂部位的形状。
2．3喷膜法的功能
具有以下三种功能
(1)防水功能
陡水膜的主剂主成分丙稀酸盐是不溶解性、不透水性的凝胶体，因此，如能保证3mm厚
的薄膜，就可充足保证防水效果，通过实验证明，重要是透水实验．实验说明，此防水层与无防水层的比较，透水系数提高一个数量级(水压5kgf／cm‘，实验时间400小时，透水系数3．4×lO-12cm／s，600小时是1．1×10-12~m／s。混凝土是1，0×lO-11cm/s防水性能是很高的，通过一年以上的追踪调查，证实防水层无任何变异，性能是完好的．
(2)排水功能
在仅有少量渗透水的情况下，不设其它排水设施，防水膜就能达成防水．而在渗水量较大的场合，在喷射防水膜之前，要设立排水设施，在涌水地点按5—10m间隔铺设横断方向的排水材排水，大量的水从排水管内排出．如图3、图4所示。
(3)隔离缓冲功能

图4 纵向撑水材的连接
防水膜与防水板不同，是均质的单一材料，喷射时微细的气泡成膜的，因此，防水旗是极易变形的，3mm厚的薄膜可显著缓和喷层和围岩时衬砌的约束力。
为了证实隔离缓冲功能，在实验室条件下，用塑料管内喷砼对防水膜、防水板和无防水层的3种情况进行了比较实验，实验结果见表1，装置见图5．
表1混凝土开裂情况
隔离材料
防水板
防水膜
(t=3mm)
无隔离
开裂情况
无
无
3个月后发生
2．4 喷膜法使用的药剂

采用的药剂的性质见表2．
表2 主剂、氧化剂和还原剂

主 剂
氧化剂A
还原剂B
主成分
丙稀酸镁氧、炭酸钙
熟高岭土、HEC等
过硫酸钠
清凉茶酸钠
外观
白色液体
白色粉末
白色粉末
PH
6～7
5—6
6—7
比重
1．24 ·
1．35
0．90
臭味
微
无
无
水溶液
自由
易溶
易溶
2．5 喷膜法施工的基本条件
(1)作业机械
喷膜法使用的重要机械有：喷射装置，涉及药液供应装置和自动喷射机，空气压缩机，卡车，高空作业车，水泵戒拌机等．其中，除药液供应装置和自动喷射机，需要研制开发外，都是通用机械。
药液供应装置的形状，构造见图6，把装置放在专用车上，用人力沿轨道移动。
自动喷射机的形状，构造见图7和图8，该装置可沿轨道自行移动．
图6药液供应装置

（2）使用材料
除喷射材料外，尚有壁面的整形材料(砂浆)和排水材料，各种材料的概况见表3．
表3使用材料表
材 料
名称、成分等
规 格
用 途
喷
射
材
料
主剂
主提成，丙稀酸镁氧等
200g

氧化剂A
过硫酸钠
袋装25kg
成膜材料
还原剂B
清凉茶酸钠
袋装lkg
成膜材料
排水材料
无纺布BS等
50m一卷，宽60cm
漏水解决
排水被复材料
各种夹具
T=2mm
防止药液损失
l 6喷膜法施工环节
(1)防水膜喷射环节
喷射作业流程见图9。

(2)药液的制作
药液用专用的药液制作装置制作．一方面，把水放入添加剂溶解槽中，分别投入添加剂A和B，并搅拌之。与之同时，用搅拌机搅拌主剂，用泵依次送到A、B液制作槽中。添加剂溶解毙了后，分别用泵把其移送到A、B液制作槽中，并搅拌之。一批的标准制作量、材料使用量、搅拌时间等如表4所示，
表4 药液一批制作材料用量

药

液

制作量
添 加 剂
A、B液
药 剂
水量
制作量
搅拌
主 剂 量
搅拌

(工)

种类
量
时间
容量
重量
时间
(k9)
(主)
(工)
(rain)

(土)

(k9)
(min)
A
350
过硫酸镁氧
35．5
66．0
78，l
30
271，9
335，1
3
B
350
清凉茶酸钠
4．0
36，0
38．7
30
311．3
383．8
3
<3)喷射方法
喷射方法有用自动喷射机的机械喷射方法和操作员手持喷嘴人工喷射的方法。在标准断6面时，可采用专用的喷射台车进行喷射，自动喷射方法省时、省力，可有效地进行施工管理．人工喷射方法一般使用在非标准断面、修补等场合．
A．机械喷射方法
机械喷射是基本的喷射方法．自动喷射机的喷嘴的喷射轨迹，基本上是：
a．摇动喷嘴，摇动宽度(在衬砌表面30—80em内变动)范围内，沿隧道轴向反复移动；
b．移转喷嘴台车除左侧下方1．5m外，沿全周横向移动；
c，一边喷射，一边移动喷嘴台车，走行台车在一定宽度内，沿隧道轴向移动；
在上述的操作中，喷嘴台车的速度，反复次数和走行台车的一步移动宽度，要与药液供应装置的送药流量配合好，以控制防水膜的厚度。
喷嘴的移动参数和送药流量的标准数值示于表5。喷射空气压力在走行台车上为P=4~5kgf/cm2。喷嘴的前端和一次衬砌的距离，调解在45cm，左右．
表5 喷嘴移动参数
时 期

喷嘴摇动
喷嘴台车
走行台车
喷嘴角度变换
送药流量
注释
循环次数
(rpm)
角度
(度)
速度
(cm／s)
次数
(次数)
移动宽度
(Cm)
横向
轴向
A+B液
(1／mia)

前半部
1
30
40
6，2
2
20
0
0
5，0
6方向
2
40
40
4．7
2
30
0
0
4．5

后半部

1
25
30

4．7
1
25
0

3．5

2

0
4．7
l
20
0

3．0

)人工喷射方法
人工喷射是辅助的喷射方法，在复杂部位，机械喷射不到的部位，不平整部分，钢支撑，锚杆头部等，可采用人工喷射方法。顶部喷射通常在高空作业车上进行。
送药量一般比机械喷射要多些，Q=2.0~3.0L/min左右．
2．7喷膜法的管理
在施工过程中，要做好衬砌表面的排水，其中涉及：纵向排水和横向排水，同时也要做好喷射前的衬砌表面的整形和补修．在施工中，尚未发现喷射时的回弹和粉尘的发生．
在施工中要建立合理的管理体制。苹工管理和质量管理的重点是：膜厚的管理．现采用的膜厚为3mm。为保证膜厚均匀及其厚度，应严格控制送药流量和速度．这就需要控制好喷嘴台车、走行台车，喷嘴摇动速度等之间的互相配合．
防水膜的质量管理重要是对形成膜的药液的剂量和配比的测量，在每次喷
