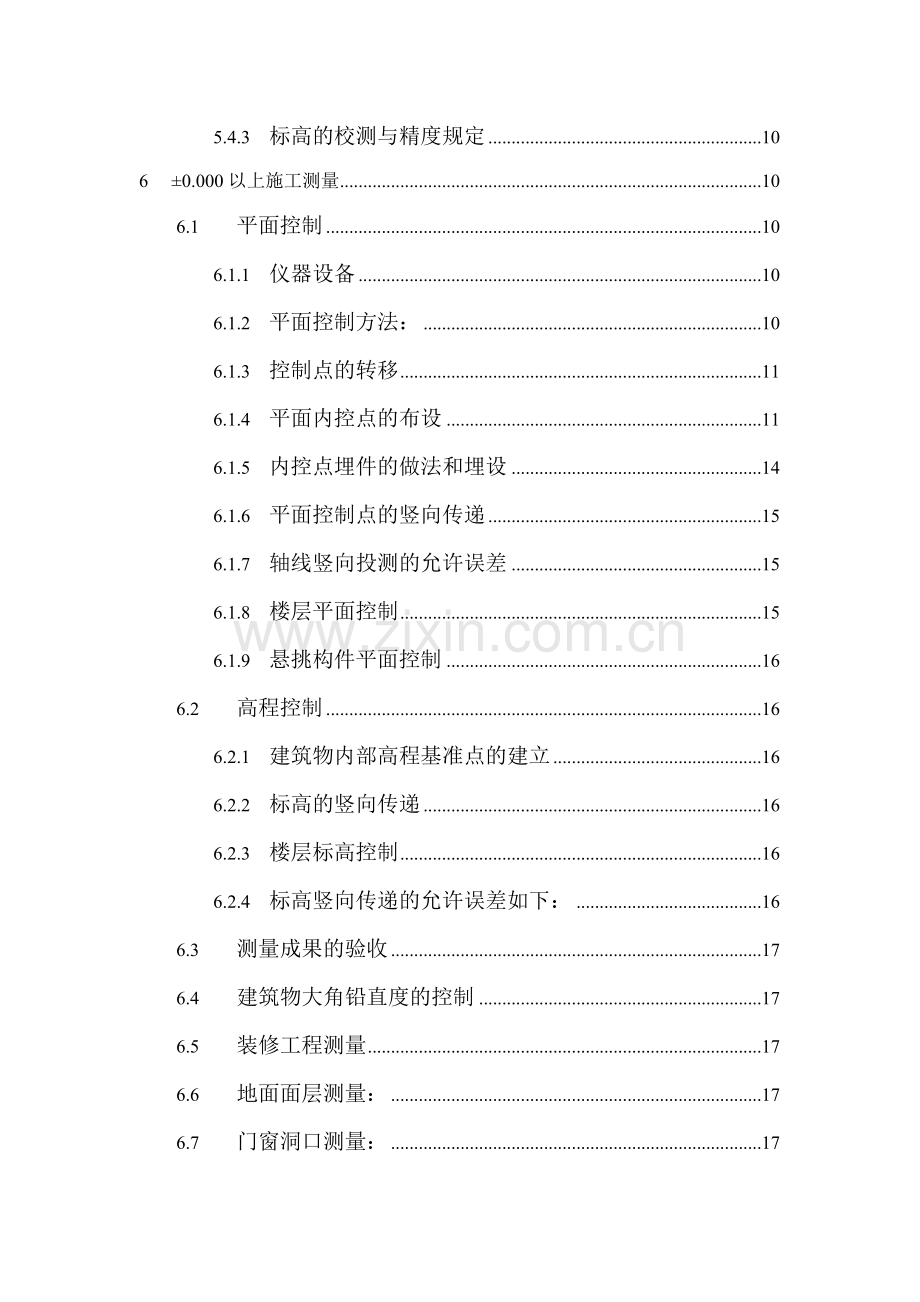

目 录1编制依据42工程概况43施工安排43.1施测程序43.2施工测量组织工作44施工测量的基本规定54.1施测原则54.2测量准备工作54.3建筑物平面控制网布网原则64.4建筑物平面控制网测设64.5高程控制网布设原则64.6高程控制网测设74.7水准测量技术规定750.000以下施工测量85.1起始依据的校测85.2基础平面轴线投测方法85.3地下室墙柱平面控制线测量85.3.1地下室墙柱平面控制线：85.3.2地下室梁平面控制线：95.4标高控制测量95.4.1高程控制点的联测95.4.20.00米以下标高的传递95.4.3标高的校测与精度规定1060.000以上施工测量106.1平面控制106.1.1仪器设备106.1.2平面控制方法：106.1.3控制点的转移116.1.4平面内控点的布设116.1.5内控点埋件的做法和埋设146.1.6平面控制点的竖向传递156.1.7轴线竖向投测的允许误差156.1.8楼层平面控制156.1.9悬挑构件平面控制166.2高程控制166.2.1建筑物内部高程基准点的建立166.2.2标高的竖向传递166.2.3楼层标高控制166.2.4标高竖向传递的允许误差如下：166.3测量成果的验收176.4建筑物大角铅直度的控制176.5装修工程测量176.6地面面层测量：176.7门窗洞口测量：176.8屋面测量：176.9外墙面施工测量：176.10电梯安装测量：187沉降观测187.1沉降观测点的布设187.2沉降观测工作规定(指定专业测量队完毕)187.3观测周期187.4沉降资料的提交198测量技术资料199质量保证措施1910安全措施201 编制依据根据甲方提供的广州珠江外资建筑设计院设计的珠江花城二期二地块10#12#、14#15#楼工程图纸设计规定，及有关放线测量技术说明。城市测量规范。GB50026-93工程测量规范。2 工程概况本工程地面以下为二层停车库，其中10#11#楼均为18层住宅楼，12#、14#楼为32层住宅；15#楼27层住宅；建筑高度：55.45097.400m。建筑层高：车库B2为3.4m；B1为3.4m；住宅F1为4.1m；F218F27F;32F均为3.00m；工程规模：建筑面积：地上8300多m2，地下16000多 m2，总建筑面积约10万m2，(其中10#栋住宅楼11780m2、11#栋住宅楼11723m2 、 12#栋住宅楼23909m2、14#栋住宅楼23723m2、0.00相称于绝对标高32.3m) (15#栋住宅楼11926m2、0.00相称于绝对标高35.7m)平面定位引测依据：甲方提供的城市定位坐标点：见工作联系函；高程控制引测依据：甲方提供的城市高程控制点：见工作联系函；3 施工安排3.1 施测程序 3.2 施工测量组织工作根据本工程施工测量的工作量和工作难度,由项目技术部专业测量人员成立测量小组,依据测绘单位给定的坐标点和高程控制点,进行工程定位,建立轴线控制网,按规定程序检查验收;对施测组全体人员进行具体的图纸交底及方案交底,明确分工。所有测量实行人员均持证上岗。4 施工测量的基本规定4.1 施测原则1、严格执行测量规范，建立建筑物平面控制网及高程控制网。2、严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3、定位工作执行自检、互检合格后再报检的工作制度。4、测量方法要简捷，仪器使用要纯熟，在满足工程需要的前提下，力争做到省工省时省费用。5、明确为工程服务、按图施工、质量第一的宗旨；紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.2 测量准备工作1、全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周边环境、建筑物的位置及坐标，了解现场测量坐标与建筑物的关系，水准点的位置和高程以及首层0.000米的绝对标高。在了解总图后认真学习建筑施工图，及时校对建筑物的平面、立面、剖面尺寸、形状、构造，查看相关之间的轴线及标高是否吻合，有无矛盾。2、测量仪器的选用测量中所用的仪器和钢尺，应按中华人民共和国计量法实行细则第二十五条中的规定,“任何单位和个人不准在工作岗位上使用无检定合格印、证或者超过检定周期，以及经检定不合格的计量器具”；所有计量器具的检定，必须按国家技术监督局发布的有关检定规程，并在授权的检定部门进行。测量仪器的配备表：序号设备名称精度指标数量1南方NTS-352LL全站仪2mm+2ppm1台2拓普康GTS1O2N全站仪2mm+2ppm.D1台3太仪DZJ300激光垂准仪1/450002台4SEOP，DS32水准仪2mm5台550m钢尺1mm4把65m卷尺若干7对讲机8部4.3 建筑物平面控制网布网原则1、控制点应选在通视条件良好，安全、易保护的地方。2、控制桩必须用混凝土保护，砌砖维护，外设平面1.5m1.5m，高1m的架子管围护，并挂写有“距离XX控制轴XXm控制线字样的标牌。其中XX数值用红油漆标示。围护架子管需用白油漆打底，红油漆间隔涂环形带，达成美观醒目的目的。控制桩埋设示意图： 4.4 建筑物平面控制网测设1、针对本工程建筑物的结构形状及现场具体情况，布设矩形轴线控制网做为建筑物平面控制网。2、施工测量人员依据长沙市测绘院测量成果告知单，使用电子全站仪，其精度为2mm+2ppmD，测设矩形方格网作为建筑物平面控制网。3、建筑物控制网精度指标等级：二级。测角中误差12，边长相对中误差：1/15000。4.5 高程控制网布设原则1、为保证建筑物竖向施工的精度规定，在场区内建立高程控制网，以此保证施工竖向精度。2、高程控制网采用水准测法。3、测量等级为国家三等水准测量。4、高程控制测量采用附合测法。5、高程控制点应选在土质稳定，便于施测使用，并易于长期保存的地方，距离建筑物不小于25米，距回填土边线不小于15米，施工期间应定期复测。高程控制点必须用混凝土保护，砌砖维护，外设平面1.5m1.5m，高1m的架子管围护，并挂写有“相对高程水准点XXX”字样的标牌。其中XX数值用红油漆标示。围护架子管需用白油漆打底，红油漆间隔涂环形带，达成美观醒目的目的。高程控制点的标志和埋设图：4.6 高程控制网测设依据“长沙市测绘院测量成果告知单”采用DS32水准仪，对测绘院给定的水准基点，用附合水准测量法，进行校验，合格后，按照国家三等水准测量的技术规定，测设场区高程控制点，填写水准测量观测记录，并进行测量平差计算。4.7 水准测量技术规定水准测量等级为三级，每公里高差中数中误差：偶尔中误差3mm,全中误差6mm；仪器型号DS32，水准标尺为铟瓦双面钢尺，采用中丝读数方法，每站观测顺序为“后-前-前-后”，与已知点联测，往返各一次，闭合差为12mm L1/2(其中L为水准路线长度，单位km)。5 0.000以下施工测量5.1 起始依据的校测对起始依据点（涉及建筑红线桩点、水准点、控制桩网桩点）均应进行校测。5.2 基础平面轴线投测方法1)、将全站仪架设在基坑边上的轴线控制桩上，经对中整平后，后视同一方向桩（轴线标志），盘左盘右取中后，将所需的轴线投测到施工平面上。在同一层上投测的纵横轴线各不少于两条，以此做为角度、距离的校核；校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。2)、用全站仪以正倒镜挑直法投测允许误差为2mm。3)、基础放线允许误差见下表。长度L、宽度B的尺寸（m）允许误差（mm）L（B）30530L（B）601060L（B）901590L（B）204)、应用钢尺量距时，应考虑钢尺的尺长误差及温度改正。钢尺的尺长改正数L=dL (式中d为每米改正数，L为所量的距离)钢尺的温度改正数Lt=l(t-t0)（式中为钢尺的膨胀系数、t0为钢尺检定期的温度、t为丈量时的温度）5.3 地下室墙柱平面控制线测量5.3.1 地下室墙柱平面控制线：（1） 一方面，运用平面控制桩将控制轴线测放至地下室底板上，然后运用计算出的各个墙柱轴线与控制线的关系运用全站仪及钢尺进行平面轴线的测放，同时测放出墙柱平面位置线、模板线及500mm平面控制线。（2） 所有的平面控制线测放完毕后，运用平面控制线进行复核，无误后方可进行下一道工序施工。5.3.2 地下室梁平面控制线：（1） 地下室底板或顶板施工完毕后，一方面在平面上测放出梁的平面位置轴线，并做好明显标示；（2） 然后，依据平面轴线，采用全站仪在墙柱上（梁部位）引测出梁轴线及立面控制线，支设模板时依据立面上控制线及轴线进行施工。5.4 标高控制测量5.4.1 高程控制点的联测向基坑内引测标高时，一方面应联测标高控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。5.4.2 0.00米以下标高的传递施工时用钢尺配合水准仪将标高传递到基坑内，以此标高为依据，进行槽底抄平，并做互相校核，校核后三点的较差不得超过3mm,取平均值作为该平面施工中标高的基准点，基准点应标在便于使用和保存的位置，同时应标明绝对标高和相对标高，便于施工中使用。传递高程所用钢尺应尺身铅直,并应按检定值进行尺长和温度改正。标高传递方法见下图：5.4.3 标高的校测与精度规定每次引测标高需作自身闭合外，对于同一层分几次引测的标高，应联测校核，测量偏差不应超过3mm。6 0.000以上施工测量6.1 平面控制6.1.1 仪器设备采用精度为1/45000的太仪激光垂准仪、全站仪与钢尺相配合的方法进行。 6.1.2 平面控制方法：（1）主体结构平面控制测量（轴线投测）的方法：采用内控法，即运用激光铅直仪将首层的轴线控制点投测到相应的楼层上，然后运用电子全站仪及钢尺相配合的方法对相应的轴线进行投测。6.1.3 控制点的转移待首层底板施工完毕，预埋件埋设完毕后，运用全站仪将轴线所有投测至首层底板上（投测精度按照轴线控制网的精度执行），按照基础底板的做法进行角度距离校核等工作，完毕测量内控点的工作，经检查合格后，由业主按照长沙市建设工程规划监督若干规定及实行细则委托有测绘资质单位验线。6.1.4 平面内控点的布设平面内控点的布设，要根据施工组织设计中施工流水段图的划分进行，每一流水段至少布设3个点，作为该流水段的测量内控点（轴线交点或轴线的借线交点）。（1） 10#单元平面内控点的布设共设立8个点，具体见下图：（2） 11#单元平面内控点的布设共设立8个点，具体见下图：（3） 12#单元平面内控点的布设共设立8个点，具体见下图：（4） 14#单元平面内控点的布设共设立8个点，具体见下图：(5) 15#单元平面内控点的布设共设立4个点，具体见下图：6.1.5 内控点埋件的做法和埋设预埋铁件由1001008mm厚钢板制作而成，在钢板下面焊接F12钢筋，内控点所在首层平面相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。以后在各层施工浇筑混凝土顶板时，在垂直相应控制点位置上预留出300mm300mm的孔洞，射击馆顶板为压型钢板上浇筑混凝土，因此应先在压型钢板上开洞，以便轴线向上投测。6.1.6 平面控制点的竖向传递架设在首层楼面轴线交点处（内控点），经严格的仪器对中、整平后，接通电源，打开电源开关，发射出激光束。（通过调焦，使激光束打在作业层激光靶上的激光点最小，最清楚。通过旋转仪器望远镜，使激光束在接受靶上成同心圆，检查激光束的误差轨迹。如轨迹在允许限差内，则轨迹圆心为所投轴线点。6.1.7 轴线竖向投测的允许误差项 目允许误差(mm)每 层3总高（H）H30m530mH60m1060mH90m1590mH120m20120mH150m25150mH306.1.8 楼层平面控制待本施工段所有内控点都投测到楼层完毕后，用全站仪及钢尺对控制轴线进行角度、距离校核，结果达成规范或设计规定后，进行各条轴线的测放。施工层放线时，应先在结构平面上校核投测轴线，闭合后再进行细部放线。室内应把建筑物轮廓轴线和电梯井门窗洞口等轴线的投测作为关键部位。为了有效控制各层轴线误差在允许范围内，并达成在装修阶段仍能以结构控制线为依据测定，规定在施工层的放线中弹放下列控制线，所有主控轴线、细部轴线,墙体边线、门窗洞口边线等。6.1.9 悬挑构件平面控制悬挑构件涉及悬挑梁、装饰悬挑板、飘窗板等。悬挑构件待顶板模板支设完毕后，在模板上测放出构件外围控制线；然后依据线坠与下层悬挑构件边沿大角进行复核，无误后方可进行施工。另悬挑构件两侧与结构墙体相交处距离相交点30cm处测放出控制线，依此来控制悬挑构件两侧位置，保证上下垂直。6.2 高程控制6.2.1 建筑物内部高程基准点的建立一方面从场区水准控制点将场区高程引测到首层便于向上的位置，检查校核合格后作为起始标高线，并弹出墨线，用红油漆标明高程数据，每施工段不得少于3个点，以便于互相之间进行校核。6.2.2 标高的竖向传递标高的竖向传递，每次（消除误差的积累及结构沉降等因素的影响）都用钢尺从首层起始标高线竖直向上直接进行量取或用悬掉钢尺与水准尺相配合的方法进行，直至达成需要投测标高的楼层，并作好明显标记，每施工段至少投测3个点。高程传递，运用高程控制点，采用水准仪和钢尺测量的方法进行引测，当超过钢尺长度时，可分段向上传递标高。框架柱垂直度测量，运用两台全站仪分别架设在引出的轴线上，对柱子进行测量校正。6.2.3 楼层标高控制工层抄平之前，应先校测首层传递上来的基准点，当较差小于3mm时，取其平均高程引测水平线。抄平时，应尽量将水准仪安顿在测点范围的中心位置，抄测完毕后，换人进行复查。6.2.4 标高竖向传递的允许误差如下：每层允许误差(mm)： 3高度（H） H30m允许误差(mm) ： 530mH60m允许误差(mm)： 1060m90m允许误差(mm) ： 206.3 测量成果的验收每一层平面或每一施工段测量工作完毕后，必须进行自检，自检合格后及时填写报验表及测量成果记录报请监理单位验收，验收合格后，进行下一步施工。6.4 建筑物大角垂直度的控制首层墙体施工完毕后，分别在距大角墙柱两侧30cm处的外墙面上各弹出一条竖直线，并涂上两个红色三角标记，作为下层柱子支模的控制线。下一层支柱子模板时，以此30cm线校准模板边沿位置，以保证柱角与上一层柱角在同一铅直线上。如此层层传递，从而保证建筑物大角的铅直度。6.5 装修工程测量在结构施工测量中，按装修工程规定将装修施工所需要的控制点、线及时弹在墙、柱、板上，作为装饰工程施工的控制依据。6.6 地面面层测量：在四周墙身与柱身上投测出50水平线，作为地面面层施工标高控制线。6.7 门窗洞口测量：结构施工中，每层墙体完毕后，用全站仪投测，在外墙面上的窗洞口两侧各30cm处弹竖向控制线，窗口横向控制线根据首层外墙上的+1.000m线用钢尺传递，并弹在墙上。室内门、窗洞口竖直控制线由轴线关系弹出，水平控制线由1.000m线向上量出，保证相邻门窗的相对位置对的。6.8 屋面测量：一方面要检查各方向流水实际坡度是否符合设计规定，并实测偏差，在屋面四周弹出水平控制线及各向流水坡度控制线。6.9 外墙面施工测量：外墙面装修用铅垂线在建筑物四角吊出铅垂钢丝并固定牢固，以控制墙面垂直度、平整度。水平线(室内、室外)每3m两端高差应小于1mm,同一条水平线的标高允许误差为3mm。6.10 电梯安装测量：在地下结构施工中，从电梯井底层开始，以结构施工控制线为基准，及时量测电梯井净空尺寸，并测定电梯井中心控制线。地上部分采用激光铅直仪进行投测，在电梯井四角偏离井壁1m处单独设立四个激光投测点，逐层进行投测，以此保证电梯井的铅直度。厕浴间等需要设立流水坡度的房间应单独设立坡度的控制线。7 沉降观测依据建筑工程施工测量规程中的规定，需进行沉降观测；此项工作应委托有资质的沉降监测单位进行观测，施工单位应配合监测工作，互通信息，及时收集沉降资料。7.1 沉降观测点的布设位置由设计单位及监测单位拟定，施工单位埋设，应符合下列规定：1、布置在变形明显而又有代表性的部位；2、稳固可靠、便于保存、不影响施工及建筑物的使用和美观；3、避开落水管、窗台、配电盘及临时构筑物等；4、承重墙可沿墙的长度每隔812米设立一个观测点，在转角处、纵横墙连接处、沉降缝两侧也应设立观测点；5、框架式结构的建筑物应在柱基上设立观测点。7.2 沉降观测工作规定(指定专业测量队完毕)1、固定人员观测和整理成果；2、固定使用的水准仪及水准尺；3、使用固定的水准点；4、按规定的日期、方法及路线进行观测。7.3 观测周期1、沉降观测点埋设完毕并稳定后，连续往返观测两次，取其平均值作为沉降观测点的初始值；2、荷载变化期间的观测周期规定：1）施工期间地下室每层观测一次，地上部分每两层观测一次；2）基础周边大量积水、挖方、降水及暴雨后应观测；出现不均匀沉降时，根据情况增长观测次数。3、结构封顶至工程竣工，观测周期按下列规定进行：1）均匀沉降且连续三个月内平均沉降量不超过1mm时，每三个月观测一次；2）连续两次每三个月平均沉降量不超过2mm时，每半年观测一次；3）外界发生剧烈变化时应及时观测；4）交工前观测一次。4、竣工后，建设单位应每半年观测一次，直至基本稳定（1mm/100d）为止。7.4 沉降资料的提交1、沉降观降点埋设完毕并稳定后，连续观测两次，取其平均值作为沉降观测点的初始值，并提供初次技术报告。技术报告涉及：作业说明、沉降观测记录、基准点与沉降观测点位布置图。2、正常观测过程中，每观测一次，提供作业说明、沉降观测记录、时间-荷载-沉降量曲线图。3、沉降观测工作完毕后，提供汇总分析报告。技术报告涉及：作业说明、基准点与沉降观测点位布置图、沉降数据技术分析、沉降观测记录、时间-荷载-沉降量曲线图。8 测量技术资料本工程测量技术资料的编制，严格按照建筑安装工程资料管理规程中的规定进行整理，测量资料涉及：工程测量成果告知单；工程定位测量记录基槽验线记录楼层平面放线记录楼层标高抄测记录建筑物垂直度、标高观测记录施工测量放线报验表沉降观测资料。9 质量保证措施强光下应打伞遮护仪器,雨天及风力五级以上应停止室外仪器操作测量工作应做到步步有校核,以控制误差超限,并防止出现粗差。延长直线时应采用正倒镜法，且前视长度不应大于后视长度的3倍，以减少或消除方向误差。标高竖向传递时应始终以首层或“接力层”的“建筑+500mm线”为起点，并在传递至实测层后与下一层标高校对，以防因标高传递起点不同导致标高传递错误。弹墨线时，应保证拉力均匀、线段长度适中、线形直顺，墨线自身宽度不大于2mm，以防墨线不准。使用垂球吊点时，应稳定不晃动，以尽量消除对中误差。使用钢尺量距时，应做到“平、直、齐、准”；精密量距时，要使用标准拉力计，并考虑钢尺的尺长改正，以防止量距误差超过限值。10 安全措施测量人员进入施工现场必须佩戴带安全帽，遵守施工现场的安全规定。在基坑内测量时，应在大型施工机械作业范围之外的安全区域内操作。在高空进行测量作业必须佩带安全带，并应看管好随身工具物品，防止掉落。测量仪器应架设在稳定位置,主机应有专人看护,并有防护措施。在交通道路上测量时，应设警示标志或安排专人警戒。编制： 广州市住宅建设发展有限公司珠江花城二期二地块工程项目部2023年05月27日
