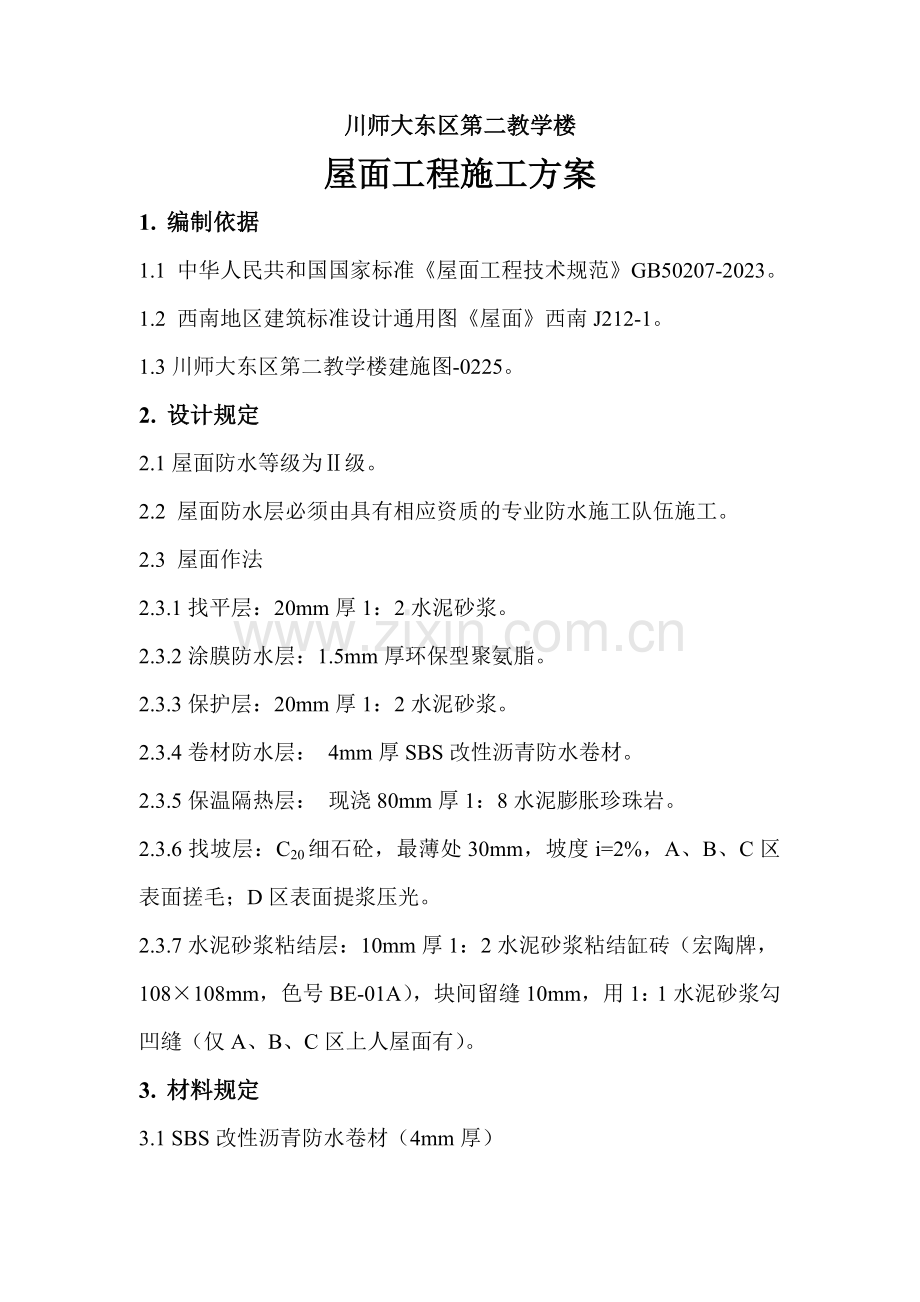

川师大东区第二教学楼
屋面工程施工方案
1. 编制依据
1.1 中华人民共和国国家标准《屋面工程技术规范》GB50207-2023。
1.2 西南地区建筑标准设计通用图《屋面》西南J212-1。
1.3川师大东区第二教学楼建施图-0225。
2. 设计规定
2.1屋面防水等级为Ⅱ级。
2.2 屋面防水层必须由具有相应资质的专业防水施工队伍施工。
2.3 屋面作法
2.3.1找平层：20mm厚1：2水泥砂浆。
2.3.2涂膜防水层：1.5mm厚环保型聚氨脂。
2.3.3保护层：20mm厚1：2水泥砂浆。
2.3.4卷材防水层： 4mm厚SBS改性沥青防水卷材。
2.3.5保温隔热层： 现浇80mm厚1：8水泥膨胀珍珠岩。
2.3.6找坡层：C20细石砼，最薄处30mm，坡度i=2%，A、B、C区表面搓毛；D区表面提浆压光。
2.3.7水泥砂浆粘结层：10mm厚1：2水泥砂浆粘结缸砖（宏陶牌，
108×108mm，色号BE-01A），块间留缝10mm，用1：1水泥砂浆勾
凹缝（仅A、B、C区上人屋面有）。
3. 材料规定
3.1 SBS改性沥青防水卷材（4mm厚）

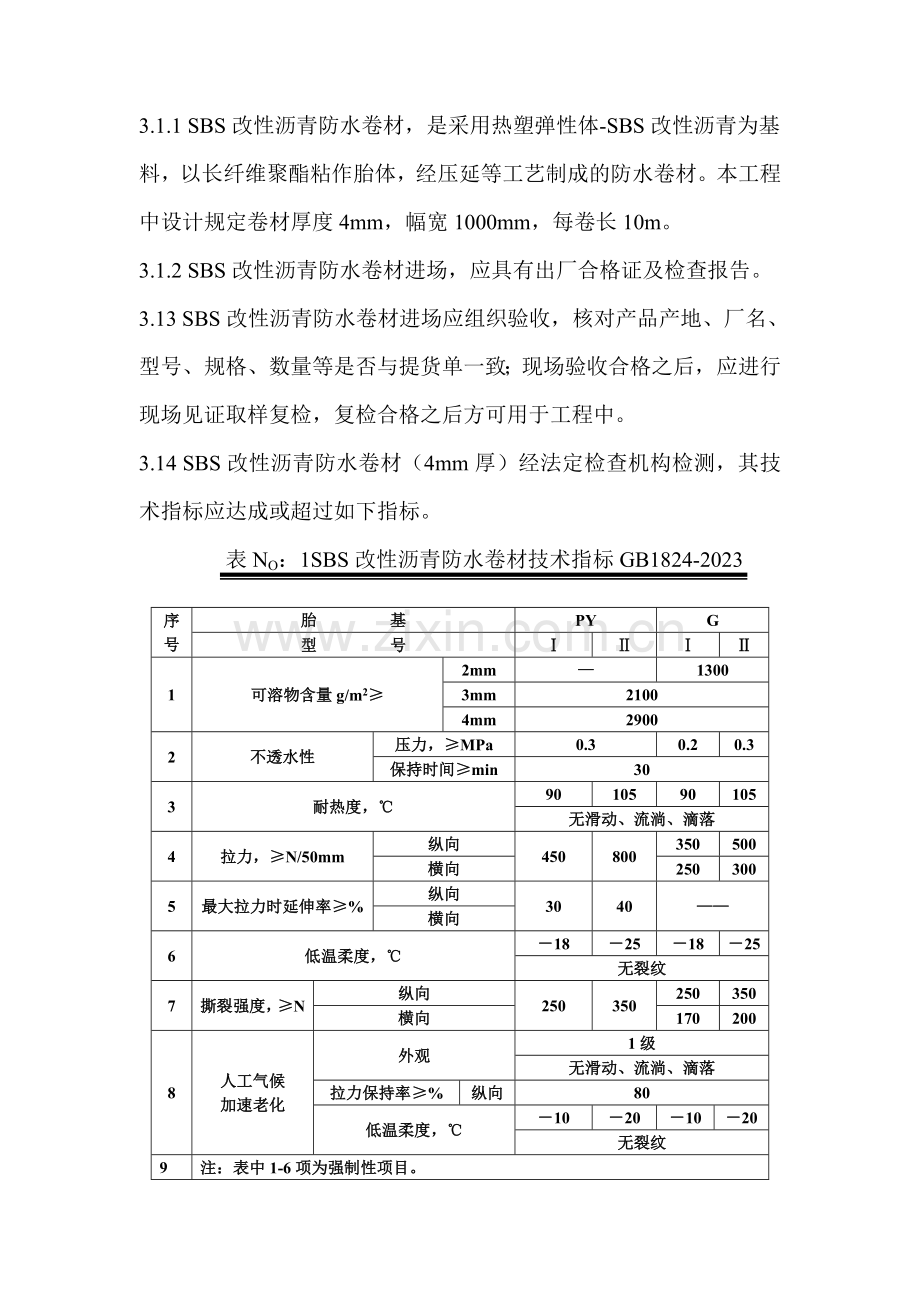

3.1.1 SBS改性沥青防水卷材，是采用热塑弹性体-SBS改性沥青为基
料，以长纤维聚酯粘作胎体，经压延等工艺制成的防水卷材。本工程
中设计规定卷材厚度4mm，幅宽1000mm，每卷长10m。
3.1.2 SBS改性沥青防水卷材进场，应具有出厂合格证及检查报告。
3.13 SBS改性沥青防水卷材进场应组织验收，核对产品产地、厂名、型号、规格、数量等是否与提货单一致；现场验收合格之后，应进行现场见证取样复检，复检合格之后方可用于工程中。
3.14 SBS改性沥青防水卷材（4mm厚）经法定检查机构检测，其技术指标应达成或超过如下指标。
表NO：1SBS改性沥青防水卷材技术指标GB1824-2023

序号
胎 基
PY
G
型 号
Ⅰ
Ⅱ
Ⅰ
Ⅱ
1
可溶物含量g/m2≥
2mm
—
1300
3mm
2100
4mm
2900
2
不透水性
压力，≥MPa
0.3
0.2
0.3
保持时间≥min
30
3
耐热度，℃
90
105
90
105
无滑动、流淌、滴落
4
拉力，≥N/50mm
纵向
450
800
350
500
横向
250
300
5
最大拉力时延伸率≥%
纵向
30
40
——
横向
6
低温柔度，℃
－18
－25
－18
－25
无裂纹
7
撕裂强度，≥N
纵向
250
350
250
350
横向
170
200
8
人工气候
加速老化
外观
1级
无滑动、流淌、滴落
拉力保持率≥%
纵向
80
低温柔度，℃
－10
－20
－10
－20
无裂纹
9
注：表中1-6项为强制性项目。
3.2 聚氨脂防水涂料
3.2.1聚氨脂防水涂料进场，应具有出厂合格证及检查报告。
3.2.2聚氨脂防水涂料进场应组织验收，核对产品产地、厂名、型号、规格、数量等是否与提货单一致；现场验收合格之后，应进行现场见证取样复检，复检合格之后方可用于工程中。
3.2.3聚氨脂防水涂料经法定检查机构检测，其技术指标应达成或超过如下指标。
表NO：2 聚氨脂防水涂技术指标

序号
项 目
指标规定
检查结果
1
拉伸强度（MPa）无解决大于
1.65
2.40
2
断裂伸长率（%）无解决大于
350
401
3
低温柔性（℃）无解决
（－20℃）弯折无裂纹
无裂纹
4
不透水性0.2Mpa30min
不透水
不透水
5
固体含量（%）
≥94
95
6
合用时间min
≥20，粘度≯105mPa.S
23
7
涂膜表干时间（h）
≤4无粘着
3
8
涂膜实干时间（h）
≤12无粘着
9

3.3 松散膨胀珍珠岩
3.3.1珍珠岩矿通过3级破碎、颗粒分级、预热、高温焙烧、成品处
理等工序，得到的具有多孔结构的粒状、松散材料称为膨胀珍珠岩。
它具有质轻、绝热、防火、吸声等优异性能，合用于－200～800℃范
围内作为保温、绝热、吸声材料。
3.3.2膨胀珍珠岩的堆积密度、质量含水率、粒度、导热系数等指标应符合下列标准。
表NO：3 膨胀珍珠岩的物理性能指标

标

号
堆积
密度
质 量
含水率
粒 度
导 热 系 数
Kg/m3
%
%
W/（m·k）
最
大
值
最
大
值
5mm筛 孔筛余量
0.15mm
筛孔通过量
平均温度298±5K温度梯度5～10K/cm
最
大
值
最 大 值
最 大 值
优
等
品
优
等
品
一
等
品
优
等
品
优
等
品
合
格
品
70号
70
2
2
2
4
6
0.047(0.040)
0.049(0.042)
0.051(0.044)
100号
100
0.052(0.045)
0.054(0.046)
0.056(0.048)
150号
150
0.058(0.050
0.060(0.052)
0.062(0.053)
200号
200
0.064(0.055)
0.066(0.057)
0.068(0.058)
250号
250
0.070(0.060)
0.072(0.062)
0.074(0.0640)
等 级
堆 积 密 度 均 匀 性
一等品
5袋试样中最大堆积密度或最小堆积密度与5袋试样堆积密度平均值之差的绝对值不超过5袋试样平均值的10%。
二等品
5袋试样中最大堆积密度或最小堆积密度与5袋试样堆积密度平均值之差的绝对值不超过5袋试样平均值的15%
合格品
5袋试样堆积密度的平均值符合上表规定

4. 施工准备　
4.1 技术准备
4.1.1认真阅读屋面工程技术规范、标准图集及施工图纸，在领略到
设计意图基础上，编制书面技术、安全交底，在施工前对施工班组进
行现场交底。
4.1.2根据工程量规模，提出SBS改性沥青防水卷材等材料的需用计
划，经项目部主管领导审核后，交物设部门采购。
4.1.3根据工程量规模，编制人员、机具需用计划，经项目部主管领
导审核后，由物设部门组织机具进场，由工程部组织劳动力进场，由
质安部负责对进场人员进行安全教育、培训。
4.2 材料、机具准备
4.2.1根据材料计划规定，组织水泥、珍珠岩、SBS改性沥青防水卷材、沥青马蹄脂、乳化沥青等材料进场。
4.2.2根据机具计划规定，组织机具进场。材料、机具进场要做到均衡、连续、能保证现场施工生产需要。
4.3人员准备
4.3.1工程部根据人员需求计划，及时组织劳动力进场。
4.3.2质安部对进场施工人员进行安全教育、交底。
5. 工艺流程及施工方法
5.1工艺流程：
作业条件→基层解决→找平层→细部防水解决→聚氨脂涂膜防水层→蓄水实验→水泥砂浆保护层→细部防水解决→SBS改性沥青卷材防水层→蓄水实验→膨胀珍珠岩保温隔热层 →C20细石砼找坡层→缸砖面层（上人屋面）→质量验收。
细部解决指：⑴分隔缝防水解决⑵落水斗处的防水解决⑶泛水解决⑷烟道等突出屋面管道的防水解决⑸女儿墙伸缩缝防水解决。
5.2 作业条件
5.2.1钢筋砼结构楼板施工完毕，其强度达成设计规定。
5.2.2女儿墙及压顶施工完毕。水落管的落水斗安装完毕。
5.2.3穿过结构楼板的各种预埋管道等突出屋面结构施工完毕，根部
用C20细石砼嵌填密实。
以上各分项工作经检查验收合格之后，可以进入屋面工程施工。
5.3 基层解决
5.3.1将现浇钢筋砼结构楼板表面的杂物、灰尘等彻底清理干净。
5.3.2按设计厚度h=20mm进行标高抄测，并按＠6000打饼冲筋，以
控制找平层的厚度。
5.4 作1：2水泥砂浆找平层
5.4.1找平层为1：2水泥砂浆，必须严格控制砂浆配合比，以保证找平层的强度，使找平层不空鼓、不起砂、不脱皮。
5.4.2找平层分隔缝按照6000mm间距纵横设立，根据柱网间距可进行适当调整，但每一区格的面积不大于36m2。分隔缝缝宽20mm，缝深20mm。
5.4.3在女儿墙泛水处、屋面花架柱、出屋面管道等地方找平层作成圆弧，半径R=100mm。
5.4.4找平层表面提浆压光。
5.5 第一道细部防水解决
在找平层达成干燥规定后，在进行大面积聚氨脂涂膜防水层施工前，必须对水落口、泛水、分隔缝、出屋面管道等细部进行附加防水层解决。
5.5.1分隔缝解决
a．采用热熔后的PVC油膏灌填分隔缝；分隔缝油膏要填满、填实。
b．在分隔缝处作200mm宽的附加防水层。附加防水层采用PVC油膏及玻纤布，作一布二涂。
5.5.2水落口解决
a．屋面雨水斗作法按照西南J212-1P49页节点。
b．在水落口处作附加防水层。附加防水层采用PVC油膏及玻纤布，作一布二涂。
5.5.3泛水及出屋面管道的解决
a. 在泛水及出屋面管道处作300mm宽的附加防水层。附加防水层采用PVC油膏及玻纤布，作一布二涂。
5.5.4屋面伸缩缝解决
a．屋面伸缩缝作法按照西南J212-1P22页5b节点。
5.6 氨脂涂膜防水层
5.6.1在细部附加防水层施工完毕后，进行大面积聚氨脂涂膜防水层施工。
5.6.2 聚氨脂涂膜防水层厚度为1.5mm；三遍成活，每遍均匀涂刷成膜，厚度为0.5mm。
5.6.3在第一遍涂膜施工完毕4小时后，涂膜表面已干，在上行走无粘着，可进行第二遍涂膜施工。
5.6.4在第二遍涂膜表干后，可进行第三遍涂膜施工。
5.7第一次蓄水实验
5.7.1在第三遍涂膜成活后，屋面进行蓄水实验。屋面蓄水深度为水深高出屋面最高点10mm；蓄水时间为24h。
5.7.2屋面蓄水24h后，进行检查验收。检查的重点部位是出屋面管道根部、屋面雨水斗、屋面伸缩缝、女儿墙泛水等处。经检查无渗水、漏水现象，可进行下道工序施工。
5.8水泥砂浆保护层（隔离层）
5.8.1隔离层为1：2水泥砂浆，必须严格控制砂浆配合比，以保证隔离层的强度，使隔离层不空鼓、不起砂、不脱皮。
5.8.2分隔缝按照6000mm间距纵横设立，根据柱网间距可进行适当调整，但每一区格的面积不大于36m2。分隔缝缝宽20mm，缝深20mm。
5.8.3在女儿墙泛水处、屋面花架柱、出屋面管道等地方隔离层作成圆弧，半径R=100mm。
5.8.4隔离层表面提浆压光。
5.9第二道细部防水解决
在隔离层达成干燥规定后，在进行大面积SBS卷材防水层施工前，必须再次对水落口、泛水、分隔缝、出屋面管道等细部进行附加防水层解决。
5.9.1分隔缝解决
a．采用热熔后的PVC油膏灌填分隔缝；分隔缝油膏要填满、填实。
b．在分隔缝处作200mm宽的附加防水层。附加防水层采用4mm厚的SBS改性沥青防水卷材。将SBS改性沥青防水卷材裁成200mm的长条，对称铺贴在分隔缝两边；将SBS改性沥青防水卷材用喷灯热熔，单边粘贴；边热熔边铺贴，并用皮辊碾压平实。
5.9.2水落口解决
a．屋面雨水斗作法按照西南J212-1P49页节点。
b．在水落口处作附加防水层。附加防水层采用4mm厚的SBS改性沥青防水卷材。按照雨水斗的尺寸，将裁好，用喷灯将卷材适度热熔，粘贴在基层上，并用皮辊碾压平实。附加防水层卷材必须进一步雨水斗内一定尺寸。
5.9.3泛水及出屋面管道的解决
a. 在泛水及出屋面管道处作300mm宽的附加防水层。附加防水层采用SBS改性沥青防水卷材。
5.9.4屋面伸缩缝解决
a．屋面伸缩缝作法按照西南J212-1P22页5b节点。
5.10 SBS改性沥青卷材防水层
5.10.1在第二次细部防水解决完毕后，可进行大面积SBS改性沥青卷材防水层施工。
5.10.2 SBS改性沥青卷材采用热熔法满粘施工。
5.10.3大面积铺贴防水卷材时，应先将卷材预铺2～3m，找正方向后固定，并将起始端粘贴，再将另一端卷至已粘贴好的位置，然后连续滚动粘贴直至整幅粘贴完毕。在垂直墙面上施工，卷材必须对正，自下而上粘贴并排气压实。
5.10.4粘贴卷材时，用喷灯将卷材的粘贴面适度热熔，以出现熔融的黑色油膏时为宜；并压住卷材向前滚动粘贴，规定动作平稳，边滚动边用皮辊排除空气，使卷材与基层粘接牢实。　　　　　　　
5.10.5因屋面排水坡度i=2%（＜3%＝，防水卷材宜平行屋脊铺贴。
5.10.6搭接边粘结及封边：铺贴卷材应采用搭接法，上下层及相临两幅卷材的搭接缝应错开。平行于屋脊的搭接缝应顺流水方向搭接。SBS防水卷材长、短边搭结宽度为80～100mm。卷材搭接头粘结时应将搭接边清理干净。将卷材适度热熔后粘接在搭接边上，然后粘结并轻轻滚压，赶出其中的空气。在粘胶凝结过程中要防止出现翘边现象。搭接边粘结层固化后及时作好封边。将搭接处卷材适度热熔，压实封边。
5.11第二次蓄水实验
5.11.1在SBS卷材施工完毕后，经外观检查合格，进行蓄水实验。屋面蓄水深度为水深高出屋面最高点10mm；蓄水时间为24h。
5.11.2屋面蓄水24h后，进行检查验收。检查的重点部位是出屋面管道根部、屋面雨水斗、屋面伸缩缝、女儿墙泛水等处。经检查无渗水、漏水现象，可进行下道工序施工。
5.12 保温层
5.12.1保温层采用1：8水泥膨胀珍珠岩现浇，厚度h=80mm。
5.12.2水泥、膨胀珍珠岩按1：8（体积比）配制，并加入适量水，采
用人工拌和均匀，随拌随铺。
5.12.3 水泥、膨胀珍珠岩按设计厚度分层铺摊，铺后拍实抹平。压实度应经实验拟定。一般虚铺厚度为设计厚度的1.3倍。
5.13 C20细石砼找坡层
5.13.1贴点标高、冲筋：根据坡度规定，拉线找坡，一般按1～2m贴点标高（贴灰饼），铺抹找坡层砼时，先按流水方向以间距1～2m冲筋。
5.13.2铺装砼：按分隔块装灰、铺平，用刮杠靠冲筋条刮平，找坡后用木抹子搓平（A、B、C区），不上人屋面用铁抹子提浆压光。待浮水沉实后，人踏上去有脚印但不下陷为度，再用铁抹子压实二遍即可。找平层表面应压实平整，排水坡度符合设计规定。
5.13.3砼找坡层二次压光后24h可浇水养护，一般养护期为7d。
5.14上人屋面采用108×108mm广场砖作面层。10mm厚1：2水泥砂浆粘结缸砖（宏陶牌，108×108mm，色号BE-01A），块间留缝10mm，用1：1水泥砂浆勾凹缝（仅A、B、C区上人屋面有）。
5.15 屋面工程的质量验收
5.15.1外观验收
a．防水层表面应平整。不得有皱折、气泡、孔洞、漏粘、起鼓和翘
边现象。
b．管道根部、阴阳角、落水口、泛水等细部结构达成设计规定，卷
材收头粘结密封牢固。
c．搭接边粘结牢固，封边解决达成技术规定，不得有厚薄不均、宽
度局限性、鼓泡、开裂现象。
d．C20细石砼保护层表面平整，不脱皮。
5.15.2屋面蓄水实验：屋面蓄水24h以上，经检查无渗漏。雨后屋面
无明显积水现象。
6. 质量规定及注意事项
6.1 基本规定
6.1.1屋面工程的防水必须由防水专业队伍或防水工施工。严禁非防
水专业队伍或非防水工进行屋面工程的防水施工。
6.1.2屋面工程所采用的防水、保温隔热材料应有材质证明文献，经
指定的质量检测部门认证，保证其质量符合技术规定。材料进场后，
应按规定进行现场见证取样复检，复检合格后方可用于工程。严禁在
工程中使用不合格的材料。
6.1.3屋面工程施工中，应按施工工序、层次进行检查，合格后方进
行下道工序、层次的施工。
6.1.4当下道工序施工时，对屋面工程已完毕的部分应采用保护措施，防止损坏。
6.1.5伸出屋面的管道、设备、预埋件等，应在防水层施工前安设毕。
屋面防水工程竣工后，严禁在其上凿孔打洞。
6.2 防水卷材的贮运、保管注意事项
6.2.1防水卷材应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，
严禁接近火源。
6.2.2防水卷材宜直立堆放，其高度不宜超过两层，并不得倾斜或横
压，短途运送平放不宜超过四层。
6.2.3防水卷材应避免与化学介质及有机溶剂等有害物质接触。
6.3 防水材料抽样复检规定
6.3.1同一品种、牌号、规格的防水卷材，抽验数量为：大于1000卷
抽取5卷；500～1000卷抽取4卷；100～499卷抽取3卷；小于100
卷抽取2卷。
6.3.2将抽样的防水卷材开卷进行规格和外观质量检查，所有指标达
到标准规定期，即为合格。其中如有一项指标达不到规定，应在受检
产品中加倍取样复检，所有达成标准规定即为合格。复检时有一项指
标不合格，则鉴定产品外观质量为不合格。
6.4 保温隔热层质量规定及施工注意事项
6.4.1保温隔热层材料拌和应均匀，分层铺设，压实适当，表面平整，
找坡对的。
6.4.2压实后的屋面保温层不得直接推车行走和堆积重物。
6.4.3保温层施工完毕后，应及时进行水泥砂浆找平层的施工。在雨
季施工的保温层应采用遮盖措施，防止雨淋。
6.4.5雨天及风力达五级以上时不得进行屋面保温层的施工。当施工半途下雨时应采用遮盖措施。
6.4.6保温层允许偏差项目见下表。
表NO：4 保温（隔热）层的允许偏差和检查方法
项次
项 目
允许偏差（mm）
检查方法
1
整体保温层
表面平整度
无找平层
5
用2m 靠尺
和楔形塞尺
有找平层
7
2

保温层厚度
松散材料
＋10δ/100
－5δ/100
用钢针插入
和尺量检查
整 体
板状材料
±5δ/100且≯4

6.5 找平层质量规定及施工注意事项
6.5.1 1：2水泥砂浆找平层其强度应达成设计规定，不得有酥松、起
皮、起砂、空鼓等不良现象。
a．水泥砂浆找平层施工后养护不好，使找平层初期脱水；砂浆拌和
加水过多，影响成品强度；二次抹压时机不对，过晚破坏了水泥硬化；
过早踩踏破坏了表面养生硬度。施工中应注意配合比，控制加水量；
掌握抹压时间，成品不能过早上人。
b．因沙子过细、水泥砂浆和易性不好、找平层厚薄不均、养护期不
够，均可导致找平层空鼓、开裂。找平层用砂应为中砂，保温层厚度
应严格控制，保证找平层的厚度基本一致，加强成品养护，防止表面
开裂。
6.5.2找平层与突出屋面结构交接处和转角处，应作成圆弧形（r≮
50mm）或钝角，且规定整齐平顺。
6.5.3防止倒泛水：保温层施工时必须保证找坡泛水，抹水泥砂浆找
平层前应检查保温层坡度泛水是否符合设计规定，铺抹找平层应掌握
坡向及厚度。
6.5.4找平层允许偏差项目见下表。
表NO：5 屋面找平层的允许偏差和检查方法
项次
项 目
允许偏差（mm）
检查方法
1
表面平整
5
用2m 靠尺和楔形塞尺
6.6 防水层施工注意事项及质量规定
6.6.1防水层施工注意事项
a.聚氨脂涂刮均匀，厚度控制在1.5mm，无过厚、堆积现象。
b.卷材防水层空鼓：找平层与防水卷材之间（特别是防水卷材的接缝
处）易于发生空鼓。因素是基层不干燥；气体排除不彻底；防水卷材
粘接不牢、未压实；应严格控制各道工序验收。
c．卷材防水层渗漏：严格细部操作，对突出屋面的管根、水落管口、
女儿墙泛水、屋面伸缩缝、卷材搭接处等部位应严格按规范规定施工，
认真作好收头粘结；施工中保护好接槎。
d．积水：屋面、泛水坡度不顺、坡度不够、屋面平整度差等因素都
可导致屋面积水，施工时水泥砂浆找平层泛水坡度应严格按设计规定
施工。
6.6.2防水层质量规定
a．卷材防水层的铺贴和搭接、收头，应符合屋面工程技术规范规定，
粘结牢固，无空裂、损伤、滑移、翘边、起泡、皱折等缺陷。
b．立面卷材收头（女儿墙泛水处）的端部应裁齐，并用压条或垫片
固定，最大钉距≯900mm，上口应用密封材料封固。
c．SBS防水卷材屋面允许偏差见下表。
表NO：6 SBS防水卷材屋面允许偏差表
项次
项 目
允许偏差（mm）
检查方法
1
卷材搭接宽度
－10
尺量检查
6.7 C20细石砼保护层施工注意事项及质量规定
6.7.1卷材防水层经蓄水实验合格后，应将防水层表面清扫干净。
6.7.2在施工C20细石砼保护层时，砼应振捣密实，表面抹平压光。
7. 成品保护
7.1 保温层施工完毕后，及时铺抹砼浆找坡层，以保证保温效果。
7.2 在已铺好的整体保温层上施工，应采用必要措施，保证保温层不
受损坏
7.3铺抹好的水泥砂浆找平层未达成设计规定强度时，严禁在其上踩
踏或施工。
7.4 在施工过程中雨水口应采用临时封堵措施，防止杂物进入堵塞雨
水管。
7.5 屋面防水层施工时，应采用措施防止污染墙面等已完分项工程。
7.6 已铺好的卷材防水层，应及时采用保护措施，防止机具和施工作
业损伤。防水层施工完毕，经验收合格后，应及时作好C20细石砼保
护层。
7.7 屋面防水层施工中不得将穿过屋面、墙面的管根损伤变形位。
8. 安全注意事项
8.1 参与屋面工程施工作业的人员，必须身体健康，如有心脏病、高
血压、癫痫或其他不适合参与施工作业的疾病者，严禁参与施工作业。
8.2 参与施工作业的人员，应遵守施工现场的各项规章制度和安全文
明纪律规定，听从现场主管人员的指挥、调度。
8.3 参与施工作业人员，进入施工现场，必须对的佩带好安全帽；着
装整齐；穿高跟鞋、拖鞋、带钉易滑鞋者严禁进入施工现场。
8.4 临边作业人员，必须按安全规定规定对的栓挂安全带，作好个人
劳动保护。
8.5 屋面防水工程所需的各种化学粘接剂应妥善贮运、保管，防止倾
倒、泄漏对人体导致伤害。
8.6 屋面防水层施工时，严禁作业人员抽烟，防止引燃SBS防水卷材、
引起火灾。
8.7在屋面工程施工中，塔吊操作人员应与其他工种操作人员密切配
合；严禁超载起吊、歪拉斜吊等违章操作行为。
