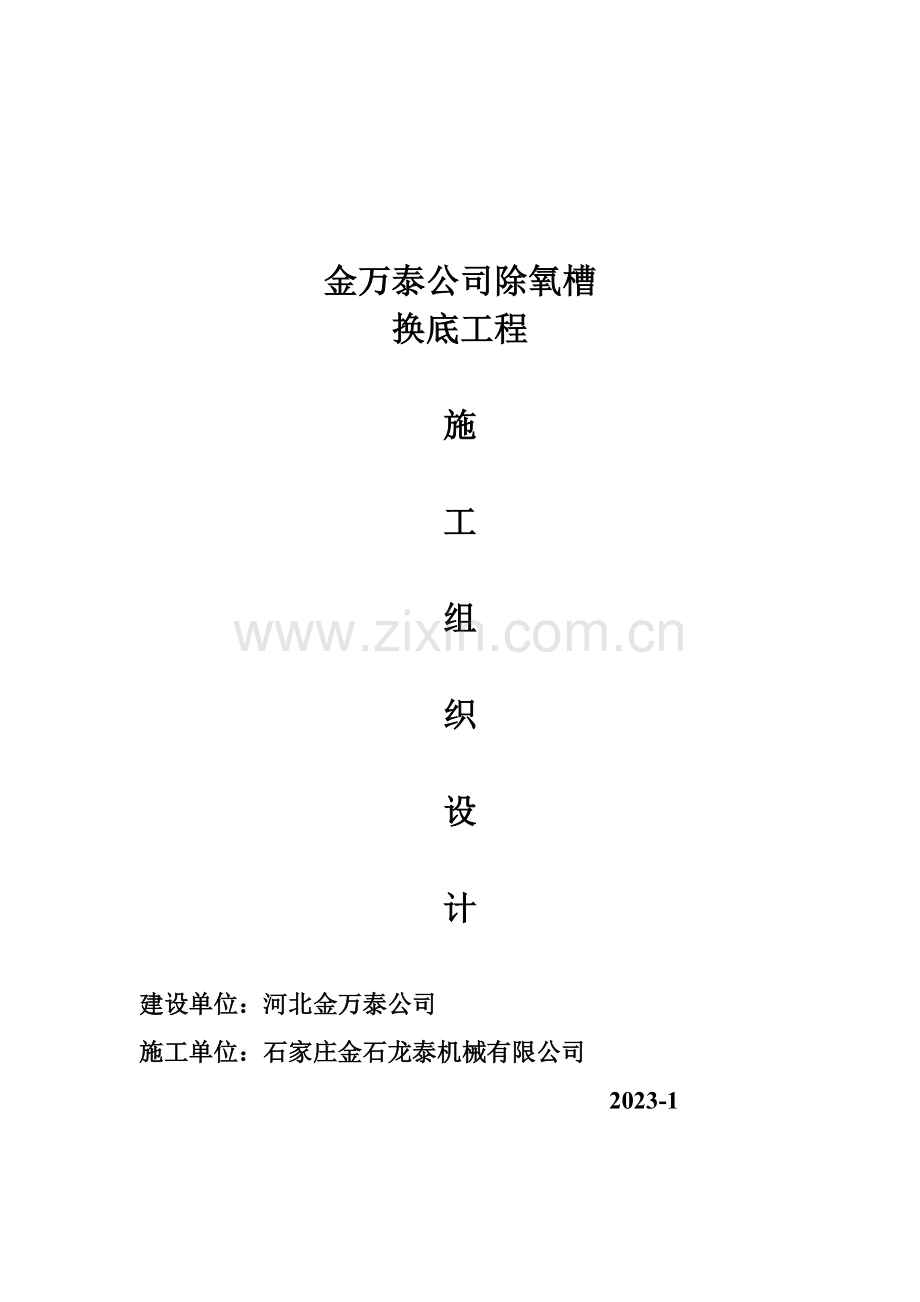

更换罐底及壁板施工方案.doc

金万泰公司除氧槽
换底工程

施

工

组

织

设

计

建设单位：河北金万泰公司
施工单位：石家庄金石龙泰机械有限公司
2023-1

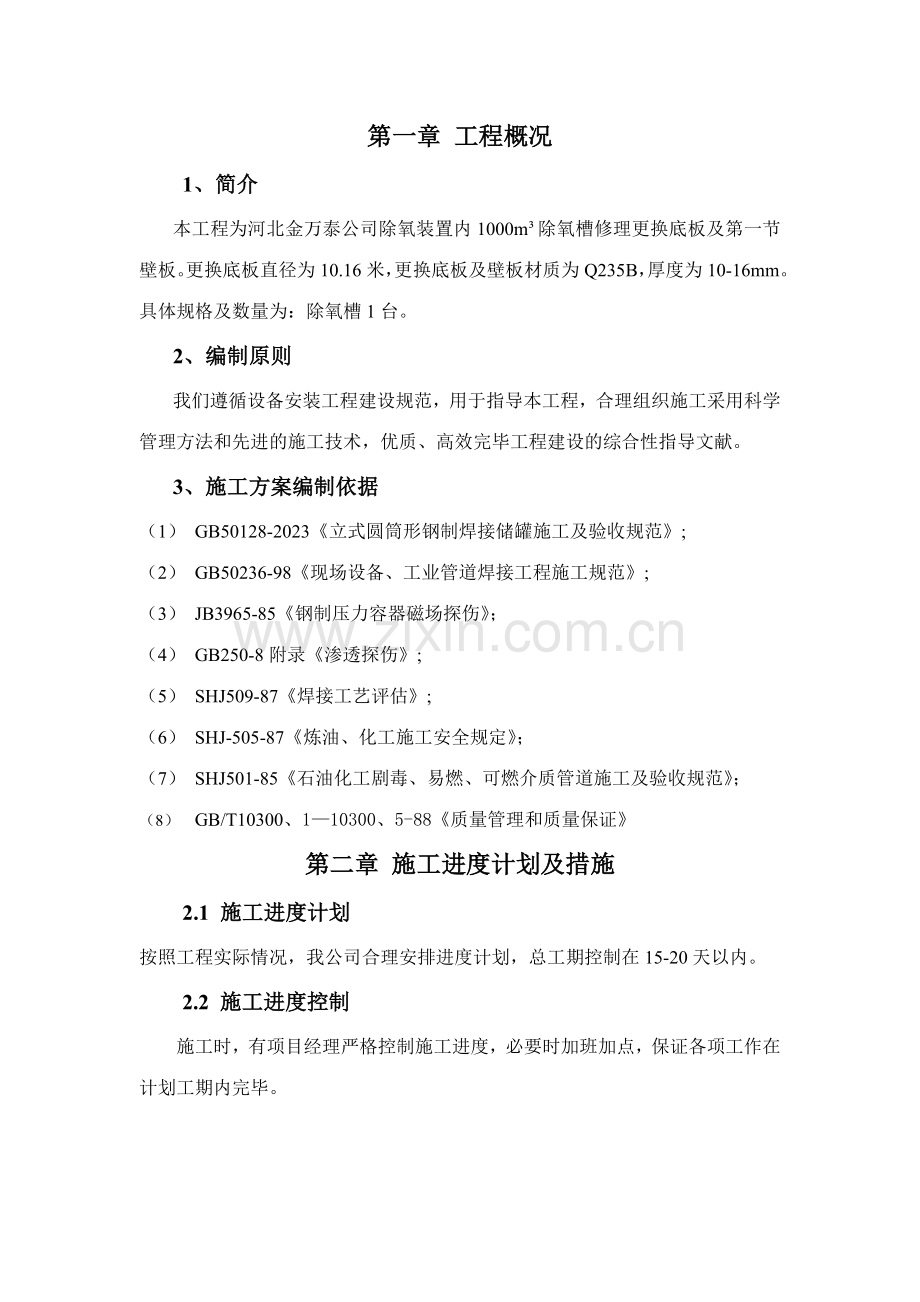

第一章 工程概况
1、简介
本工程为河北金万泰公司除氧装置内1000m³除氧槽修理更换底板及第一节壁板。更换底板直径为10.16米，更换底板及壁板材质为Q235B，厚度为10-16mm。具体规格及数量为：除氧槽1台。
2、编制原则
我们遵循设备安装工程建设规范，用于指导本工程，合理组织施工采用科学管理方法和先进的施工技术，优质、高效完毕工程建设的综合性指导文献。
3、施工方案编制依据
（1） GB50128-2023《立式圆筒形钢制焊接储罐施工及验收规范》;
（2） GB50236-98《现场设备、工业管道焊接工程施工规范》;
（3） JB3965-85《钢制压力容器磁场探伤》；
（4） GB250-8附录《渗透探伤》;
（5） SHJ509-87《焊接工艺评估》;
（6） SHJ-505-87《炼油、化工施工安全规定》；
（7） SHJ501-85《石油化工剧毒、易燃、可燃介质管道施工及验收规范》；
（8） GB/T10300、1—10300、5-88《质量管理和质量保证》
第二章 施工进度计划及措施
2.1 施工进度计划
按照工程实际情况，我公司合理安排进度计划，总工期控制在15-20天以内。
2.2 施工进度控制
施工时，有项目经理严格控制施工进度，必要时加班加点，保证各项工作在计划工期内完毕。

第三章 施工方案
3.1 施工程序

罐底拆除，移除旧板
拆除保温层，罐体开门
断流程、清罐、空气置换、安全气体检测
施工准备材料验收，现场防护措施建设

焊缝外观检查
真空实验
充水实验
新底壁板组装焊接

无质量问题交工验收
检查验收

修补合格后交工验收
有质量问题进行修补

3.2 施工准备及材料验收
3.2.1 施工准备
1) 施工前，应准备必要的施工机具及起吊设备；
2) 准备一套完善的技术资料；
3) 施工前使用钢管及石棉瓦做好防火隔离墙；
4) 施工人员进入罐内前，对油罐进行空气置换检测，检测合格后方可进入施工，天天施工前先置换空气20分钟；再对罐内气体做安全检测。
5) 架设好临时电源线及用电设备。
6) 保证施工现场“四通一平”。
3.2.2 材料验收
1) 选用材料必须具有质量合格证书，并对材料进行复检，确认合格后方可使用。
2) 焊接材料应具有合格证，一般选用与钢材相应的抗裂性较好的焊条，并通过试焊确认方可使用。
3) 钢板不得有裂纹、夹层、气皮、折痕、气孔等缺陷表面锈蚀减薄量，划痕深度与钢板负偏差之和，不应大于相应钢板标准允许负偏差值，钢板厚度规定：板厚为 4 ～ 8mm 钢板允许偏差：0.4-0.6mm 。
3.2.3基础的验收及中间交接
我方只对基础进行几何尺寸的复验 , 和甲方进行中间交接。其具体规定如下 :
1) 油罐中心标高允许偏差为± 20mm 。
2) 支承罐壁的基础表面 , 每隔 10m 弧长内任意两点的高度差≯ 6mm ，整个圆周长度内任意两点的高度差≯ 12mm 。
3) 沥青砂层表面应平整密实，无突出的隆起，凹陷及贯穿裂纹。沥青砂层表面凹凸度的检查方法应为：以基础中心为圆心，以 1/4D 、 1/2D 、 3/4D 为直径作同心圆，在圆周上分别均分为 8 、 16 、 24 等分点。同一圆周上的测点其测量标高与计算标高之差≯ 12mm 。
3.3 预制
3.3.1 一般预制
1) 油罐在预制、组装及检查过程中所使用的样板长度不得小于1米。
2) 钢板切割及坡口加工：钢板的切割及焊接的坡口采用等离子切割加工。
3) 钢板边沿加工要平滑，不得有夹渣、分层、裂纹及熔渣等缺陷，火焰切割坡口的氧化铁要磨除光滑。
4) 焊接接头的坡口形式和尺寸，按现行国家标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB/T985及《埋弧焊焊缝坡口的基本形式与尺寸》GB/T986的规定选用。
5) 所有预制构件在保管，运送及现场堆放时应采用有效措施防止变形、损伤和锈蚀。
3.3.2 底板预制：底板预制前应绘图排版图，并符合下面规定：
1) 罐底的排版直径，按设计直径大0.1％—0.25％。
2) 中幅板的宽度不应小于1米，长度不应小于2米。
3) 底板任意相邻焊缝之间的距离不应小于300mm。
3.3.3壁板预制：
1）壁板下料画线必须采用T字型方式，对角线误差≤3mm
2）壁板在卷制时，板材纵向与卷板机滚轮呈90°角，误差≤3°
3）壁板厚度在4mm以上时，必须打45°坡口
3.3．4罐体开门及拆除底板
1）在罐体第一节板上接缝处，用电动磁力切割机切割。
2）开门宽度∠10%罐体周长。
3）按照底板排版图中的下料尺寸，在旧罐底板上画线，火焊分割，从开门处运出。
4）底板安装完毕后，用煨制好的新壁板更换开门处壁板，新安的壁板焊接完毕后，再在其一侧继续开门、更换壁板，依此类推直到更换完毕所有第一节壁板为止。
3.6 .1罐底组装
1) 底板铺设前，应将构件的坡口和搭接部位的泥沙铁锈等杂物清理干净，并对底板底面进行防腐。
2) 铺板前技术人员必须汇同作业班长、质检员共同对底板进行排板，绘制出排板图，并对每块板进行编号。规定任意相邻两焊缝间的距离应 ＞ 200 mm 。
3) 底板铺设前，板下表面应按设计规定涂刷沥青防腐层２遍，但沿板周边 50mm 不涂刷。
4) 铺设底板时，按底板排板图及预制时的编号、划线位置及油罐中心线，先组配中心板，然后向两侧序铺设相邻诸中幅板及边沿底板，底板铺设时的实际尺寸应比设计尺寸大 35 ～ 45mm ，以补偿焊缝收缩量。
5) 在基础上铺设底板时，要考虑最后一块底板在风道口留下不组对，待气顶工作所有结束后再组对。边沿板的对接焊缝其间隙应是外端小内端大，以防止焊缝焊接受缩而引起的底板变形。对三组板重叠上层板进行切角，并与下二层板相贴。
6) 伸缩缝的固定不应使用点焊方法，而应采用装配卡具，待所有焊接工作完毕后才干进行伸缩缝的点焊及其焊缝的施焊。
3.6.2 焊接规定
1) 焊接工艺的拟定油罐主体材料均为 Q235 － B 碳素钢；焊接方法采用手工电弧焊；焊接材料选用J422焊条。焊接工艺参数见附件。
2) 焊条保管：焊条入库时，应按不同类别，型号或牌号分别在不同位置存放 , 严禁混存。库内规定通风要良好、干燥。温度控在 10 ～ 25 ℃左右，相对湿度应小于 50% ，防止受潮变质。焊条存放时必须垫高，离地面或墙壁应大于 0.3 米，并应分开堆放，以保证焊条周边空气流通。
3) 焊条的烘烤：焊条使用前，必须进行烘烤。碱性低氢型焊条烘烤温度为 350 ～ 400 ℃ 保温 1 ～ 2 小时；酸性焊条为 150 ～ 200 ℃保温 1 ～ 2 小时。烘干后的焊条应装入恒温箱，随用随取。焊工使用焊条时，不得直接从高温箱取出以防聚冷产生开裂、脱皮。
4) 焊条的领用：焊工领用焊条时，应备有性能完好的焊条保温筒，并根据当班工作量一次领用一个品种的焊条。当次未用完的焊条应及时回收，重新按规定烘烤后方可使用，重新烘烤次数不得超过两次。
5) 底板焊接时 , 应先进行弓形边沿板对接焊缝的焊接。待边沿板铺设后，焊工对称分布隔缝组焊。在未施焊之前，须将接头处垫高 50 ～ 60mm 以抵消焊后的角变形。施焊时应由内向外分段进行焊接。 中幅板搭接缝焊接时，应先焊短缝再焊长缝。三层板重叠处覆盖的焊缝，每段预留 200 mm 先不焊，待中幅板长、短缝焊毕后，再进行此处的焊接。长缝焊接时由两人从焊缝中心处向两端同时施焊，所有的长、短缝的打底焊均采用分段焊接。
6) 最下圈壁板与弓形边沿板之间的角缝焊接。该缝焊接时 , 焊工应对称分布，打底采用分段退焊方法焊接，盖面采用多道焊接。
7) 罐底边沿板与中幅板之间搭接角缝的焊接 该缝要待壁板与底板之间的角缝焊毕后，再进行组焊。组焊前，须认真仔细地清除焊缝接头表面缝隙及边沿的油、锈、水、泥沙、金属颗粒等杂物，然后进行定位。定位焊后再拆除卡具。焊工对称分布沿周向分段退焊。
8)
9) 油罐附件焊接油罐附件安装焊缝及开孔接管与罐体等构件的焊缝距离必须符合设计说明规定。焊接时，焊工要认真操作，所有角焊缝的焊脚高度应符合图纸规定。焊肉饱满、无漏焊、无表面裂纹、气孔、夹渣等缺陷。成形要美观。
3.6.3 焊接修补
1) 凡属质量检查不合格的焊缝，应按 GBJ128 － 90 标准第 5.6.1 条和第 5.6.2 条有关规定进行焊接修补。
2) 焊缝返修前，应分析缺陷产生的因素，并根据产生的因素、性质、大小、部位、深度来决定采用机械方法或是碳弧气刨方法来清除缺陷。对中厚板焊接产生的面积较大且较深的缺陷，宜采用气刨进行清除，清除深度不得大于板厚的 2/3 ，在此深度清除尚未发现缺陷时，应停止清除，进行补焊，补焊完毕后，再从反面进行清除修补。 薄板缺陷的清除应采用砂轮机打磨清楚。
3) 焊缝的返修施焊工艺与正式焊接工艺相同，每处修补长度不得小于 50mm ，返修后的焊缝质量及标准应按原定的探伤方法重新进行检查，且应达成合格标准。
4) 焊缝返修时，应挑选焊接技术过硬，经验丰富的焊工担任。同一部位的焊缝返修次数不得超过三次。如进行三次返修，其返修方案须经工地技术总负责人批准。
3.6.4 施焊环境
现场施焊环境如出现下列情况之一时，应采用有效防护措施方能进行施焊.
1) 风速≥8m
2) 相对湿度＞90％
3) 雨天
3.7 检查验收
3.7.1 焊缝应进行外观检查，检查前将熔渣、飞溅清理干净。焊缝表面质量应符合下列规定：
1) 焊缝及热影响区，不得有裂纹、气孔、夹渣和弧坑等缺陷。
2) 对接焊接的咬边深度不得大于0.5mm，咬边的连续长度不得大于100mm，焊缝两侧咬边总长度不得超过该焊缝长度的10％。
3) 底圈壁板与边沿板的T形接头，罐内角焊缝靠罐底一侧的边沿应平滑过度，咬边需打磨圆滑。
4) 罐壁纵向对接焊缝不得有低于母材的凹陷。
3.7.2 严密性检查
1) 所有焊缝应采用真空箱法进行严密性实验，实验负压不得低于3kpa无渗漏为合格。
3.7.3 充水实验
油罐建造完毕后，应进行充水实验，需符合下列规定及检查下列内容：
1) 充水实验前所有附件及其它与罐体焊接的构建应所有竣工；
2) 充水实验前所有与严密性实验油罐的焊缝均不涂防锈漆；
3) 充水实验采用淡水且水温不低于5°C；
4) 罐底严密性；
5) 罐壁强度及严密性；
6) 基础的沉降观测在充水实验中，如基础发生不允许沉降后需停止冲水待解决后，方可继续进行实验。
7) 充水和放水过程中应打开透光孔，且不得使基础浸水。
在进行严密性实验和冲水实验时，应做好观测记录，应由建设单位现场监督和共同检测，对于充水实验中出现的问题一定要及时修补。充水合格后对罐内进行清扫、除锈由建设方检查合格后进行防腐作业。
3.8 工程验收
1) 设备竣工后，建设单位应按设计文献和有关规范进行全面检查和验收。
2) 准备好完整的施工记录和技术文献会同建设单位一起办理工程移交手续。
第四章 施工安全措施
4.1根据本工程的施工现场情况采用如下措施：
4.3动火安全措施
1、施工前进行蒸罐，蒸罐完毕后用锯末或干沙清理剩余油污，并及时清理出罐外，用消防砂将罐底进行覆盖，断开大罐流程阀门后，并在法兰间加石棉板进行绝缘隔离，彻底断开与集油站流程的连接。
2、用可燃气体检测仪对设备内和作业区进行检测，合格后方可施工（可燃气体爆炸下限大于4﹪时，分析检测数据小于0.5﹪为合格；可燃气体爆炸下限小于4﹪时，分析检测数据小于0.2﹪为合格，每一小时检测一次）。
3、施工前，设备必须自然通风不少于72小时，焊接作业时使用防爆排气扇采用强制通风，进入受限空间必须办理《受限空间作业许可证》，在罐等金属设备作业装设的临时照明行灯电压不应超过12v，严禁在罐内放置灭火器。
4、清除用火区域10米以内的可燃物，备好8公斤灭火器10个，35公斤灭火器6个，消防沙2m3，消防锨4把并由专人持护灭火器。
5、打开消防水罐阀门接好消防水带并铺设到用火点处，随时做好灭火准备。
6、电气焊作业人员必须所有持证上岗。工作结束时要清理完施工中的废弃物方可离开。
7、进入站内的所有施工人员劳保穿戴整齐，严格遵守公司集油站的安全管理规定。
8、用火前公司监督监护人员必须现场确认用火措施并在《用火措施确认书》上签字，进行现场监护。
9、用火作业施工时严禁在罐体继进行其他作业施工。
10、罐内有人施工时，罐外人孔处必须有专人进行安全防范守候。
4.4安全技术措施
1、施工人员必须严格按照本岗位安全操作规程施工，并按规定穿戴合适的劳保用品，不得穿有任何化纤织物的衣服，以防止静电火花的产生，所有进入站内作业人员都要严格遵守公司联合站的各项防火管理制度；
2、所有参与作业的人员在进入公司联合站前由安全人员进行施工安全交底，明确施工操作安全要点后方可进入现场。
3、施工现场用电设备需电工专人负责，并且必须有可靠接地接零保护；为防静电，施焊点20cm内必须二次接地；
4、施工现场使用的乙炔瓶、氧气瓶距离明火应10米以上，乙炔瓶及氧气瓶之间5米以上，乙炔瓶上安装阻火器，两种气瓶严禁存放在一起。气瓶应在检查的有效期内使用，且防护帽，减震圈应齐全良好。
5、动火前，动火报告已批准，甲乙双方的安全人员必须在现场进行安全监护，在确认不存在危险因素的情况下，经可燃气体检测合格后，由双方安全人员下令动火；动火时，双方安全员现场全程监护；
6、现场焊接时，用∠50×5角钢打好接地；
7、气割及焊接全过程应按规定期间间隔进行可燃气体检测。
8、动火时，现场需设立足够数量的灭火器材；
9、施工人员不得随意开关阀门，倒换流程；
10、每次动火前，必须由专业电工进行用电设备1、2次线路的安全检查，规定绝缘材料无破损、设备连接良好和开关开合灵活。

4.5应急管理
拨打消防报警电话
向上级部门报告
对伤员作应急解决
拨打医疗急救电话
启动站内消防系统
项目经理

施工人员

发现火灾
发信号

项目经理

业主负责人

卫生员

判断伤员伤势

人员撤离

送往就近医院

卫生员

卫生员

项目经理

4.6消防设施设备
施工人员在进入施工前所有进行消防知识培训，成为应急救援人员，在发生火灾爆炸后由动火负责人组织配合消防队灭火。
消防机具设备清单如下：

序号
设备名称
单位
数量
备注
1
8kg干粉灭火器
只
10

2
消防沙
m3
2

3
消防锨
把
4

4
毛毡
捆
2

5
35kg干粉灭火器
只
6

1) 所有施工人员施工前必须学习甲方安全防火管理条例，遵守甲方安全防火管理条例各项条款。
2) 在有罐四周用钢管和石棉瓦搭设2m高的防火隔离带在隔离带外不得进行焊接切割作业。
3) 所有施工人员不得在作业区吸烟。
4) 所有施工人员不得在进入进入作业区后使用手机和穿铁掌鞋。
5) 在施工区域之外张贴防火警示牌。
6) 在施工区域必须准备完好的灭火器材。
第五章 保证质量措施
5.1 重要技术措施
1) 钢板切割和焊接的坡口采用火焰切割加工。
2) 钢板边沿要加工平滑，不得有夹渣、分层、裂纹及熔渣等缺陷，火焰切割氧化铁要清理干净且磨除光滑
3) 坡口形式和尺寸应符合图纸规定，当无图纸是应按照国家标准《手工电弧焊接接头的基本形式与尺寸》的规定选用。按规定制作纵缝坡口尺寸及环缝坡口尺寸。
4) 所有预制件在保管，运送及现场堆放时应采用有效措施防止变形，损伤和锈蚀。
5.2 底板预制签回执的排版图应符合以下规定：
1) 罐底的排板直径按设计直径大0.1‰—0.25‰。
2) 边沿板沿罐底半径方向的最小尺寸不得小于700mm。
3) 中幅板的宽度不得小于1米长度不得小于2米，与边沿板连接的不规则中幅板最小直边尺寸不应小于700mm。
4) 底板任意相邻焊缝之间距离不得小于300mm。
5.3 罐底组装
1) 底板铺设前，其下表面涂刷防腐材料，每块底板边沿50mm范围内不刷。
2) 罐底采用垫板的对接接头时，对接焊缝应完全焊透，表面平整，垫块英语对接的两块底板贴紧，其间隙≤1mm，对接接头间隙为7mm，偏差≤±1mm。
3) 中幅板采用搭接焊接其搭接宽度允许偏差为±5mm，搭接间隙不应大于1mm。
4) 中幅板与边沿板之间采用搭接接头时，中幅板应搭在边沿板的上面，搭接宽度可适当放大。
5) 搭接接头三层钢板重叠部分，应将上层底板切角，切角长度应为搭接长度的2倍其宽度应为搭接长度的2/3。
5.4 罐底应按下列程序焊接
1) 中幅板的焊接应将短焊缝焊接完毕，再焊接长焊缝，初层焊道应采用分段退焊或跳焊法。
2) 罐底与壁板连接的环形角缝，在底圈壁板纵缝焊接完后施焊，由数对焊工从罐内外沿同一方向进行分段焊接，初层焊道采用分段焊接或跳焊。
5.5 质量检测项目
1) 罐底真空施焊完毕后进行真空试漏实验真空度3kpa。
2) 储罐组焊完后进行充水强度和渗漏实验，充水高度为设计高度操作液位稳压时间为48小时。
3) 充水实验同时进行基础沉降观测，观测点沿罐底圆周均匀分布且观测点不得少于4个。
5.6 质量保证的组织措施
1) 对施工人员经常进行质量意识教育，树百年大计、质量第一的思想，所有特殊工种必须持证作业。
2) 工序之间必须进行互换检查和质量检查组专检，组装质量不合格不符合规定的不允许施工。
3) 认真做好施工记录，施工记录必须与施工同步做到完整、准确、及时、无误。
4) 实行焊工编号，定岗定位，并在罐体展开图上标注清楚，缺陷修复部位要做好记录，在展开图上标注清楚。
5) 施工现场设专职质量检查员，对施工全过程进行监督检查，凡不符合质量规定的作业有权停止施工，并与工资挂钩。
6) 认真展开QC小组活动，推行全面质量管理，运用三图两表，循环加强质量信息反馈，拟定切实措施，防止质量事故于未然。
7) 严格按照ISO9002质量认证标准施工，杜绝一切安全隐患出现。
5.7 质量保证的技术措施
1) 认真检查组装及焊缝的几何尺寸，凡发现超差部位要退改，绝对不能马虎。
2) 坡口内不得有油污、水、氧化铁等杂物，且坡口两侧要清理干净
3) 认真做好施工环境的气象管理，有下列情况的无防护措施的应停止施工雨天 风速大于8m 相对湿度大于90％。
4) 所有储罐材料（主材和辅材）必须有质量证明书或复检报告。
5) 罐壁焊接应先焊纵缝，后焊接横缝，先大坡口，后小坡口的施焊顺序进行。纵缝焊接采用分段焊接，先中段后上段，再焊下段。换峰焊接按焊工均布，同时同向采用分段退焊法焊接。
6) 所有隐蔽工程应认真检查，做好记录，且必须由甲方或者设计人员共同验收后方可隐蔽。
5.8质量保证措施
1) 工序质量监督，要实行自检、互检、专检、合格后方可转入下道工序。
2) 工程质量因素的控制，储罐各重要部位的组装几何尺寸要实行复检监督检查，气象管理记录随时接受专职检查员的检查。
3) 认真听取建设单位检查人员的意见和建议，及时整改。
4) 制定贯彻质量奖罚办法。
5) 坚持三不准原则，为克服抢工期求快和盲目施工带来的一切不良后果，全体施工人员应坚持：无组织设计或技术措施不施工、虽有组织设计但未向施工人员技术交底的不施工、虽已交底，但施工人员不清楚不施工。
6) 由质检部门定期做质量检查，查出问题要限期解决及复查。
7) 每个操作人员必须杜绝质量通病的发生。
5.9质量控制体系图
项目经理

质量实行和控制
质量实行和控制
各施工班组
施工管理员
TQC小组
专职质检员
质量工程师

第六章 附件数据
罐顶、罐底搭接焊缝焊接工艺参数 :
焊接位置：角焊 工艺评估号： 4064 － 1
焊接层次 1 2
焊条牌号及规格 J422 ф 3. 2 J422 ф 3.2
焊接电流（ A ） 110~130 110~130
焊接电压（ V ） 20~22 20~22
焊接速度（ mm/min ） 40~80 40~80
说 明： 1 。角焊缝焊脚尺寸同较薄板厚度。
2 ．罐底边沿板与中幅板间的焊缝参考本节点焊接工艺。
罐底边沿板对接焊缝焊接工艺参数 :
焊接位置：角焊 工艺评估号： 4064 － 1
焊接层次 1 2
焊条牌号及规格 J422 φ 3.2 J422 φ 4
焊接电流（ A ） 110~130 160~170
焊接电压（ V ） 20~22 24~26
焊接速度（ mm/min ） 40~80 130~180
说明： 1 角焊缝焊脚尺寸与较薄板厚度相同
第七章 材料构件用量计划
1) 尽量按施工进度计划，提前两天外出购置需要材料，提前一天将材料送到施工现场。
2) 严格控制材料购置量，防止材料购买过剩，增长工程成本。
3) 施工人员领料，应出材料表，注明材料用处，同进材料管理人员查核图纸，核对材料使用量，限量供发。
4) 材料发放到班组后，严格规定下料，避免浪费，节约成本。
5) 工程领料时，必须有工程负责人的签字，并且在保管员、检查员、施工班组长三方认同下发放，以及发放材料的对的性负责。
第八章 劳动力及施工机具安排计划
8.1劳动力需要计划
序号
工种类别
最高使用人数
备注
1
铆工
3

2
电焊工
6

3
气焊工
4

4
钳工
2

5
电工
1

6
普工
8

8.2机具计划
（1）运送吊装设备
序号
机具名称
规格
单位
数量
备注
1
汽车吊
25
台
1

2
手动倒链
5T、3T
台
5

（2）焊接及其他设备
序号
机具名称
规格
单位
数量
备注
1
直流焊机
12KVA、14KVA
台
6

2
交流焊机
32KVA、17KVA
台
2

3
真空检查设备

套
1

4
烘干箱
500°C
台
1

5
气焊、割工具

套
4

6
配电盘

台
1

8.3 检测设备
序号
机具名称
规格
单位
数量
备注
1
水准仪

台
1

2
温度计

支
1

3
万能表

块
1

4
焊接测量尺

把
1

5
钢盘尺
50M
把
2

6
钢卷尺

把
5

7
水平尺
600mm
把
2

8
钢角尺
200*250mm
把
2

9
直角钢尺
500*250mm
把
2

10
U型压差计
0-1000mmBY型
支
1

11
真空表
-500汞柱
块
2

12
压力表

块
2

第九章 安全措施及机构设立
9.1 安全措施
9、安全用电措施
在施工现场专用的中性点直接接地的低压电力线中，必须采用TN-S接零保护系统（即三相五线制）。
保护零线应由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出；
保护零线应与工作零线分开单独敷设，不作它用，保护零线PE必须采用绿/黄双色线；
保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处作反复接地，反复接地线应与保护零线相连接；
保护零线的截面应不小于工作零线的截面，同时必须满足机械强度的规定，其中，架空敷设间距不大于12米时，采用绝缘铜线截面不小于10MM2，采用绝缘铝线截面不小于16MM2；与电气设备相连接的保护零线为截面不小于2.5mm2的绝缘多股铜线；
电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等均应用保护接零；
供电电力变压器中性点的直接工作接地电阻值应不小于4欧姆，保护零线反复接地电阻值应不小于10欧姆。不得一部分设备作保护接零，另一部分作保护接地。
配置漏电保护器
A、施工现场的配电箱（配电室）和开关箱至少配置两级漏电保护器。
B、漏电保悬挂停电标志牌，挂接必要的接地；护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流应不大于30MA，额定漏电动作时间应不大于0.1s；潮湿和有腐蚀介质场合的漏电保护器，其额定漏电动作电流和额定漏电动作时间乘积的极限值为（大于）30MA.S。
C、开关箱内漏电保护器的选用应与动力设备的容量大小、相数等实际情况相适应、相配合，如三相电动机则应选用参数匹配的三相三线的漏电保护器；照明用电必须与动力用电分开，照明应选用单相二线的漏电保护器。
1) 根据施工具体情况，现场临时用移动电源，采用漏电保证线盘，各种设备及铁房、焊棚，必须进行可靠接地，其他施工人员严禁违章接电。
2) 对现场合用民工，派专人负责，进行现场安全教育，且由安全员制定专门民工管理制度并负责实行。
3) 加强班组安全教育，严格执行专业安全操作规程，高空作业严格按照措施规程执行，高空操作平台和梯子要安装防护栏杆，高空作业要挂警告牌。尽量避免交叉作业。在施工过程中，要定期进行安全教育，班组天天坚持安全发言，作好安全记录。
4) 施工区附近生活区之间设立完善的隔离装置，严格执行动火制度。
5) 严格执行《炼油、化工施工安全规程》的相关标准。
9.2 安全机构设立
项目经理
班组兼职安全员
专职安全员

第十章 文明施工措施
1) 施工人员进入工地前，由项目负责人制定文明施工制度，并召开全体施工人员会议，进行文明施工教育宣传工作。
2) 进入工地后，要按照业主方的纪律规定，再次进行全体施工人员的教育，明确一定要遵守业主方的一切规章制度。
3) 工地施工时，要按规范规定进行，不准野蛮施工。
4) 文明礼貌用语，不准恶语伤人。
5) 维护公司形象，不准作出有损集体利益和国家利益的活动。
第十一章 雨季施工技术措施
雨季施工措施：
1) 雨季施工，一定要设立排水通道。
2) 对需要防雨的施工部位，要设立防雨棚。
3) 雨季施工还要备齐防雷电装置，以免引发雷电安全事故。
4) 雨季施工前与施工中，要经常用检查动力与照明线路，防止漏电与短路现象，保证设备和人身安全。
第十二章 HSE目 标
一、安全承诺：
1、安全目的：无重大事故。千人事故负伤率不超过2%
2、工程施工不破坏周边环境，不影响社区居民正常生活。
3、员工的健康、安全和环境管理意识不断提高，自我保护意识和
态环境保护能力明显加强。
4、通过提供防止性的医疗、卫生、保健措施来保护全体员工的健康。
5、各种污染物排放达成设计标准规定。
6、环境保护、水土保护方面达成设计和相关规定规定，使本地政府、居民满意。
二、 风险分析与削减措施
1、施工现场影响
1.1风险分析：
a）现场施工时交叉作业，易导致轻重限度不等的事故。
2、削减措施：
a）对项目部人员施工前进行安全教育，HSE管理部安排专人负责施工安全
2.1工作并在现场监督。
b）所有施工作业人员一律穿戴劳保用品，无关人员不得进入作业区域。
c）执行施工方案的安全技术措施规定。
3、施工人员及设备的影响
3.1风险分析：
a）施工人员心理、生理条件及环境条件是否满足工作规定，使用起重机械、
气瓶、焊接设备、车辆等时存在风险。
3.2削减措施：
a）掌握项目部人员的心理状况，做好其思想工作。
b）特殊工种作业人员上岗前应进行健康检查，确认无影响工作的疾病后方可从事设备操作等工作。
c）严厉劳动纪律，严禁酒后上岗。
d）非岗位人员未经批准不得进入危险场合，无关人员不得进入施工场地。
e）严禁设备带病运转，气瓶应按安全规范规定有关规定，存放、拉运和使用。
f）特种设备按相关规定检查。
g）执行SY6444-2023《石油工程建设施工安全规定》5.2条。
6.3 健康及安全措施、卫生设施
6.3.1 健康及安全措施
6.3.1.1 项目部应保证在健康、安全的环境下进行施工作业，提高施工现场
的健康性、安全性；定期开展安全意识教育、培训。
3.1.2 现场管理人员和不同工种作业人员，配备不同颜色或有明显标志
的工作服。
3.1.3 进入施工现场的人员应根据规定佩戴防破碎护目镜。
3.1.4 作业时必须穿工作鞋，金属焊接、电气作业应穿合格的绝缘鞋
特殊环境下作业必须穿符合标准的防护鞋靴。
3.1.5 工作时应按规定戴工作手套，在也许接触到化学药品或触电的地
方，员工必须戴防化学药品或防触电手套。补伤时必须戴专用耐热手套。
3.1.6 员工进入施工区必须戴统一发放的合格安全帽。
3.1.7 凡从事噪声超过90分贝的工作人员应佩戴耳塞，以隔绝噪声、保护听力。
3.1.8 对有毒害气体、粉尘，操作人员可戴口罩或防毒面具加以防范。
3.1.9 对危险性设备、材料或对健康危害的物质进行鉴定和记录。应防止有毒物质的泄漏和防止此类物资进入大气流通或现场以外的区域。
3.1.10 收集有关职业病、健康事故的资料，为电焊工等工种采用适当的保护措施，防止职业病的发生。
3.1.11 酒精类饮料的提供和消费应严加控制，只有在监理工程师规定的居住区才被允许。
3.2 应急急救
在工程项目开工（或施工作业）前，通过对风险和危害进行分析
在对本地常见病、传染病和医院状况调查的基础上，针对大型设备吊装、穿越、运送等危险工序，编制应急预案和应急程序，成立应急小组，准备应急物资，对职工进行现场应急、互助救护、自我救助、包扎外伤、心脏复苏、人工呼吸等培训，保证每位员工都熟悉应急预案和紧急情况下的应急行动。
3.3 饮食卫生
3.3.1 对全体员工进行卫生保健知识和防止措施的教育。
3.3.2 职工就餐主食多样化、蔬菜多样化；天天制定食谱，保证营养配
比合理；保证作业职工天天饮水量不少于3升。
3.3.3 严禁职工喝生水，不吃不干净水果，所有食品都要经高温解决后
再食用。
3.3.4 对饮用水源进行卫生调查和水质化验,达不到卫生标准的应进
消毒、净化解决，使水质达成饮用标准。
3.3.5 项目部应保证施工现场及生活住宿地整洁、卫生。

底板排版图见附图。
