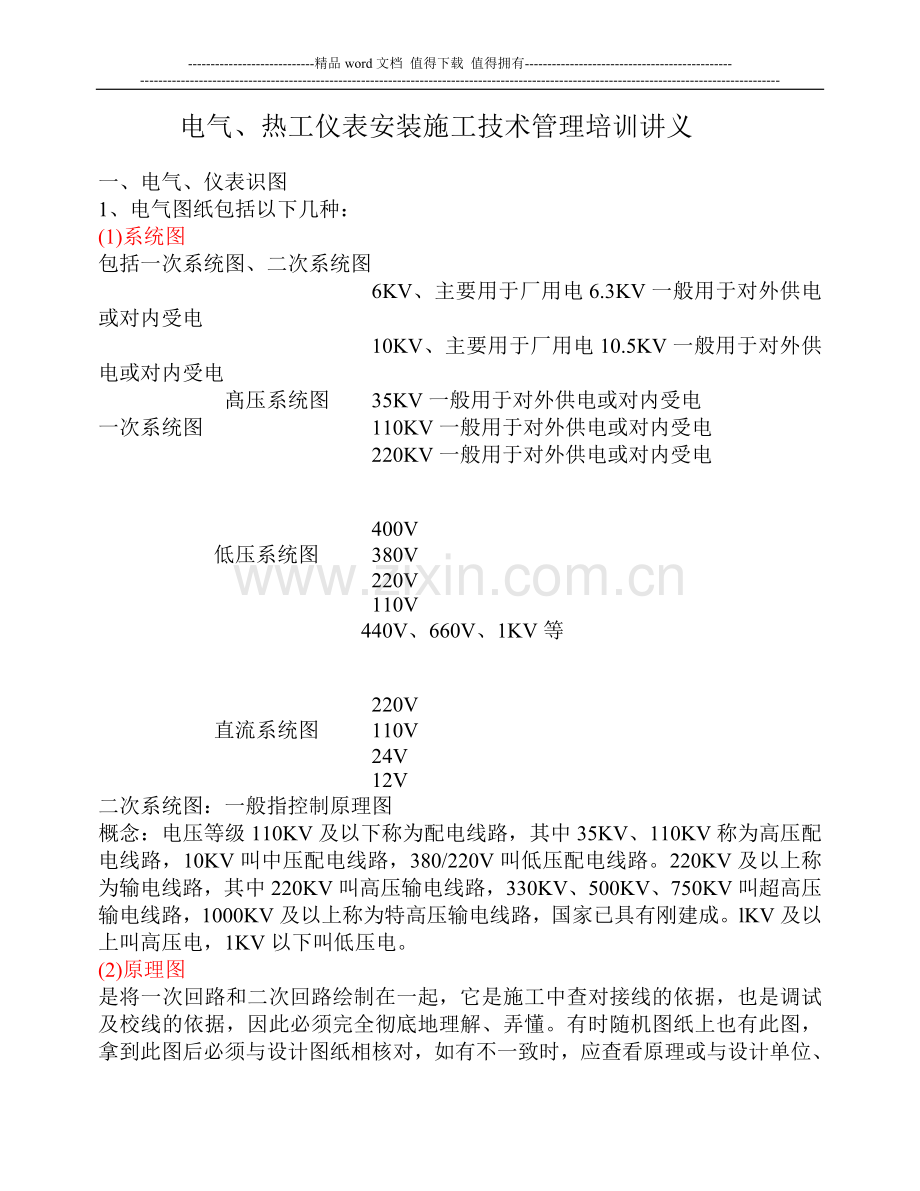

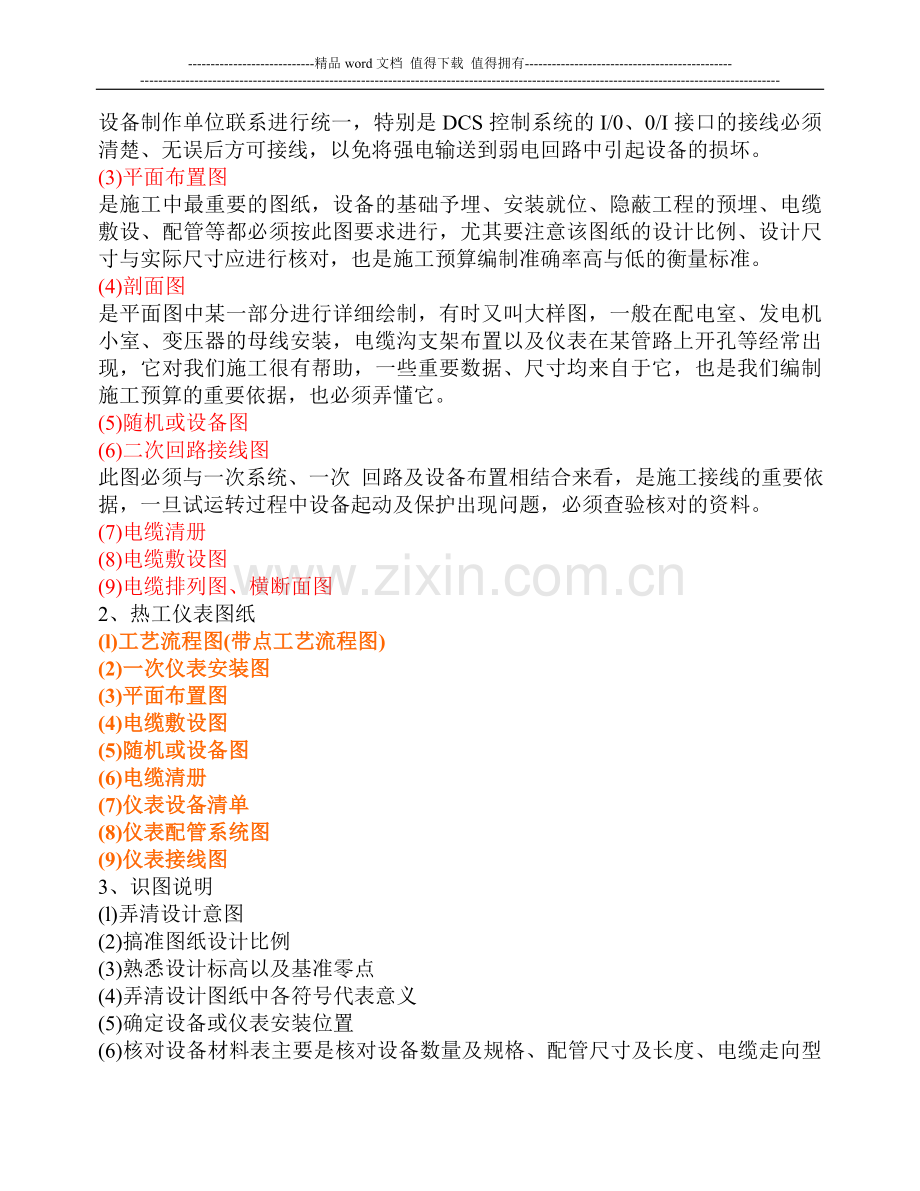

-精品word文档 值得下载 值得拥有-电气、热工仪表安装施工技术管理培训讲义一、电气、仪表识图1、电气图纸包括以下几种：(1)系统图包括一次系统图、二次系统图 6KV、主要用于厂用电6.3KV一般用于对外供电或对内受电 10KV、主要用于厂用电10.5KV一般用于对外供电或对内受电 髙压系统图 35KV一般用于对外供电或对内受电一次系统图 110KV一般用于对外供电或对内受电 220KV一般用于对外供电或对内受电 400V 低压系统图 380V 220V 110V 440V、660V、1KV等 220V 直流系统图 110V 24V 12V二次系统图：一般指控制原理图概念：电压等级110KV及以下称为配电线路，其中35KV、110KV称为高压配电线路，10KV叫中压配电线路，380/220V叫低压配电线路。220KV及以上称为输电线路，其中220KV叫高压输电线路，330KV、500KV、750KV叫超高压输电线路，1000KV及以上称为特高压输电线路，国家已具有刚建成。lKV及以上叫高压电，1KV以下叫低压电。(2)原理图 是将一次回路和二次回路绘制在一起，它是施工中查对接线的依据，也是调试及校线的依据，因此必须完全彻底地理解、弄懂。有时随机图纸上也有此图，拿到此图后必须与设计图纸相核对，如有不一致时，应查看原理或与设计单位、设备制作单位联系进行统一，特别是DCS控制系统的I/0、0/I接口的接线必须清楚、无误后方可接线，以免将强电输送到弱电回路中引起设备的损坏。(3)平面布置图 是施工中最重要的图纸，设备的基础予埋、安装就位、隐蔽工程的预埋、电缆敷设、配管等都必须按此图要求进行，尤其要注意该图纸的设计比例、设计尺寸与实际尺寸应进行核对，也是施工预算编制准确率高与低的衡量标准。(4)剖面图 是平面图中某一部分进行详细绘制，有时又叫大样图，一般在配电室、发电机小室、变压器的母线安装，电缆沟支架布置以及仪表在某管路上开孔等经常出现，它对我们施工很有帮助，一些重要数据、尺寸均来自于它，也是我们编制施工预算的重要依据，也必须弄懂它。(5)随机或设备图(6)二次回路接线图此图必须与一次系统、一次 回路及设备布置相结合来看，是施工接线的重要依据，一旦试运转过程中设备起动及保护出现问题，必须查验核对的资料。(7)电缆清册(8)电缆敷设图(9)电缆排列图、横断面图2、热工仪表图纸(l)工艺流程图(带点工艺流程图)(2)一次仪表安装图(3)平面布置图(4)电缆敷设图(5)随机或设备图(6)电缆清册(7)仪表设备清单(8)仪表配管系统图(9)仪表接线图3、识图说明(l)弄清设计意图(2)搞准图纸设计比例(3)熟悉设计标高以及基准零点(4)弄清设计图纸中各符号代表意义(5)确定设备或仪表安装位置(6)核对设备材料表主要是核对设备数量及规格、配管尺寸及长度、电缆走向型号规格及长度等(7)纠正图纸设计错误(8)有疑问或设计漏项报给建设单位专业代表、或与设计单位联系4、识图要求(1)对全厂设计有所了解，大体知道有设备多少台、配管多少米、电缆多少根、共多少米、支架吊架所用材料需用多少公斤、接地极及接地母线共多少根/米等。(2)各个分项进行设备材料汇总，最后列出一个总的汇总表。(3)通过识图初步了解设备安装地方及台数、配管部位、电缆走向、支吊架沟架予制工作量等。(4)隐蔽工程或基础予埋等应在图纸中详细标明、必要时查阅有关设备图纸及土建图纸，了解土建施工进度、配合土建及设备专业做好预埋工作，预埋结束后，应与班组进行核对预埋的数量及准确性，并要填写隐蔽工程记录、最好画图标示预埋位置。(5)热工仪表应与工艺专业配合，做好流量仪表的预留及安装、在管路上一次仪表的开口位置等，必要时查看工艺图纸看是否在工艺图纸上标明或有仪表安装局部图，一般锅炉和汽机随机图纸上都标注很清楚，因此，对设备随机图纸要及时收集并保管好。二、质量目标的确定公司举办了技术工作会议王经理专门对质量目标的划分做了详细的讲解，按照开会要求进行分解分项工程质量目标，要求必须对质量目标进行按要求划分其目的有二：一是进行施工资料填写用和工程评定资料填写用、二是进行两算对比计帐和填写出库单和调拨材料用。分项工程划分明确后要求发放到各专业技术人员、材料调拨员、仓库保管员、材料会计手中，根据各自的不同要求进行使用。做为电气、仪表施工技术员、质检员必须与工地质检员协商该工程属于何种类型如电力、化工、治金等根据公司规定的划分要求确定一个或多个单位工程后，再将单位工程中包括的分部、分项工程详细的列一清单交给工地质检员，以便于工地质检员将整个工程的质量目标进行统一和汇总，做出总的质量目标计划。同时要参考图纸及工程规模进行确定，必要时可以到公司技术监督部进行咨询。具体如何划分必须按照公司规定的划分细则要求进行划分，以便公司统一，遇有特殊情况必须报公司技术监督部批准，以免影响公司两算对比工作的进行。三、施工预算的编制施工预算又叫工程物资计划，公司实行统一格式，包括工程物资计划封面SATX一18、分部(分项)工程综合材料表SATX一020-1和施工机具及作业人员计划表。是指导施工组织和加强企业管理所编制的一种供内部使用的工程计划性预算，是施工过程中限额领料的依据，也是两算对比工作的基础资料，它主要包括以下内容：1、编制说明(1)编制依据：施工图纸，必须写上所编制图纸的图号；标准图集，必须注明所采用的图集号；图纸上要求的施工验收规范及评定标准的编号；消耗材料的编制依据如电气采用第二册电气设备安装工程DXD37一202一2002(2)补充说明：针对图纸上缺少或不明确的材料、及施工中应特别注意的事项进行详细说明。2、分部(分项)工程综合材料表：(1)填写时设备在前、材料在后、消耗材料在最后。(2)根据公司的材料编号将所列设备及材料的编码进行完善。(3)对于型钢中的板材、线材、铜(铝)母线等应填写双计量单位。(4)型号/规格栏一定要按照图纸提供的填写详细。(5)螺栓填写一定要注明平垫、弹垫、螺母的数量，必要时还要注明强度要求。(6)仪表导压管必须注明材质、规格和数量，如20号钢、不锈钢等。(7)仪表用补偿导线必须注明分度系列如K分度、E分度等。3、消耗材料的编制每个施工分项依据定额规定适当降低选定所需数量，必要时问一下有经验的同志，如电气小型支吊架制作一般情况下22Kg/吨、大型支吊架15Kg/吨左右等。4、施工预算编制要求：(1)必须在全面熟悉图纸的情况下进行编制；(2)在单位、分部、分项工程划分明确后，按分项工程进行编制；(3)严禁照抄材料表，必须按照图纸比例进行详细计算；(4)编制的内容必须要全，特别是工程设备、材料、耗材、土方、机具、人工等。(5)电气、仪表支吊架的个数、用的部位必须清楚，每个支架所用材料的材质、数量必须计算准确。(6)编制预算必须使用法定的计量单位，如长度(m)、面积(平方米)、体积(立方米)、重量(千克)等；(7)电气施工中的母线、电缆、管材、型材等必须按实际计算数量填写，如果计算数量小于设计数量按计算数量填写、若计算数量大于设计数量也要按计算数量填写但在备注栏中应注明增加的原因以便施工过程中办理施工签证；详见3.4.1条施工预算的其他控制要求1，2，3(8)仪表电缆、导压管、型材、线材等也按电气规定要求填写；(9)其他要求按公司下发的安装工程施工预算的编制要求进行。四、编制施工进度计划五、编制临时用电施工组织设计包括以下几方面内容：1、编制说明(1)工程概况和性质(2)编制范围(3)编制依据2、临时用电设计(1)负荷计算(2)变压器选择(3)现场用电负荷供电方式3、安全用电技术措施(1)配电室(2)配电箱(3)配电线路(4)临时照明4、电气防火措施5、临时用电安全技术管理6、临时用电安全技术档案7、触电急救与保护8、绘制临时用电系统图和临时用电平面布置图说明：临时用电平面布置图要求建设单位认可并加盖公章，以便我方计取费用。六、编制作业指导书有时作业指导书又叫施工方案、其实它们之间是有区别的，作业指导书一般情况下是按单位工程进行编制、在化工、冶金系统中有时也按分部进行编写，而施工方案是针对工程的某一难点、新技术、新工艺、新设备而编制的、是解决某一具体问题的、涉及范围较小、有时是工程一个分项、有时是指工程的某一部位。具体编制要求详细看公司程序文件的支持性文件中的作业指导书编制指南。七、编制消除质量通病措施八、技术交底九、职业安全与环境保护交底十、施工过程管理1、对进入施工现场作业人员进行摸底、条件允许时可以进行短期培训，合理搭配作业人员组成施工班组。2、协助材料人员落实施工预算中材料、设备的到货情况，对于先开工的项目应提前准备、先进货。3、协助材料人员对设备进行开箱检验，并填写开箱检查记录、办理签字手续，对施工中用的材料进行检验、核对质证文件、办理材料标识等。4、现场技术指导与管理(l)电气预埋、基础放线、设备标高确定、设备位置、配管走向及支吊架设置、电缆施放顺序、电缆排列及挂牌、一二次回路接线、联系调试、配合试运、办理施工签证、填写施工记录、整理交工资料等(2)热工仪表桥架布置、配合班组在管路上开一次仪表孔、确定就地仪表安装位置、电缆敷设、接线、及配合试运、办理施工签证、填写施工记录、整理交工资料等。(3)电气施工的主要项目有：变压器安装、硬母线安装、高压开关柜、低压配电屏、动力配电箱、控制箱、按钮、开关、室外架空线路、桥架安装、电气配管(预埋)、照明灯具安装、电缆敷设、接线、接地装置安装、接地母线敷设、绝缘电阻测试等(4)热工仪表施工的主要项目有：仪表操作台、DCS控制室内设备、电动气动阀门控制设备、桥架、电气配管、导压管、一次仪表开孔、就地仪表安装、电缆敷设、接线等。5、施工过程的检查与验收原则要求是施工按规范，操作按规程，验收按标准；施工过程按三工序法施工即检查上道工序，保证本道工序，服务下道工序，保证道道工序合格、优良；坚持三检制即班组要求自检，专业技术人员进行日常专检，项目部(工地)验收检查。电气常用施工规范和评定标准国标GBJ147-90、GBJ148-90、GBJ149-90、GB50150-91、GBJ50168-92、GB50169-92、GB50170-92、GB50171-92、GB50172-92、GB50173-92、GB50182-93、GB50254-96、GB50255-96、GB50256-96、GB5025796、GB5025896、GB5025996等GB5019493建设工程施工现场供用电安全规范JGJ462005施工现场临时用电安全技术规范GB503002001建筑工程施工质量验收统一标准GB503032002建筑电气工程施工质量验收规范GB50252-94工业安装工程质量检验评定统一标准是指单位、分部、分项工程划分的标准，单位工程按工业厂房、车间(工号)或区域进行划分，单位工程应由各专业安装工程构成，当一个专业安装工程具有独立施工条件或独立使用功能时，也可构成一个或几个单位工程。分部工程按专业划分为工业设备、工业管道、电气装置、自动化仪表、防腐蚀、绝热、工业炉砌筑等。分项工程应按台(套)、机组、类别、材质、用途、介质、系统、工序等进行划分。电气分项工程应按工业厂房、车间或区域内的独立电气设备、组合电气装置及其相互间的电气线路进行划分；同一个单位工程中的电气装置安装工程应为一个分部工程；一个单位工程中当仅有电气装置分部工程时，该分部工程应为单位工程。自动化仪表分项工程应按仪表的类别、连接的管路或连接的线路所形成的独立系统进行划分。亦可按仪表的用途进行划分。电力验评电气篇仪表常用施工规范和评定标准：自动化仪表工程施工及验收规范GB500932002自动化仪表安装质量检验评定标准GBJ131-90SDJ27990电力建设施工及验收技术规范仪表篇电力验评仪表篇(l)日常检查工地的日常巡检、验收、施工情况、进度、人员素质协助班组解决现场问题办理现场签证协助班组进行现场设备定位、配管位置确定、桥架定位电缆敷设时，帮助班组理顺电缆摆放位置及顺序电气接线时，核对接线情况检查施工质量及时填写施工记录、办理签字手续重要项目施工时，一定要在现场，掌握第一手施工资料，如盘柜安装垂直度、水平度、固定情况、接地情况，变压器就位时与母线中心线是否一直等随机资料的收集合格证的收集如变压器、盘柜、电缆、电线、铜铝母线材质证书、管材材质证明、阀门合格证、焊材质证文件等(2)月中检查(3)月底验收(4)施工进度控制6、填写施工记录7、有关设计变更和材料计划的施工签证办理8、工程质量评定9、施工日记主要应填写施工过程中日常检查验收情况，其今天记录的问题在以后的记录中必须有验证结果。十一、最终检验1、编制倒送电、送电方案2、编制试车方案3、协助工地成立试车小组，参与试车人员分工4、填写试车记录十二、交工验收与移交1、整理施工记录、评定资料编目成册2、绘制竣工图3、施工总结十三、不断学习，总结提高1、 学习：对公司的相关管理制度学习质量手册、程序文件、支持性文件质量管理办法、技术管理指南、质量管理指南规范、标准新技术、新工艺、新设备、新标准兄弟单位干的比较好的项目交流与学习2、总结：通过施工项目进行总结找出不足、发扬特长。总的要求：作好质量检查工作，蒹顾专业指导，所负责的专业逐项验收好。
