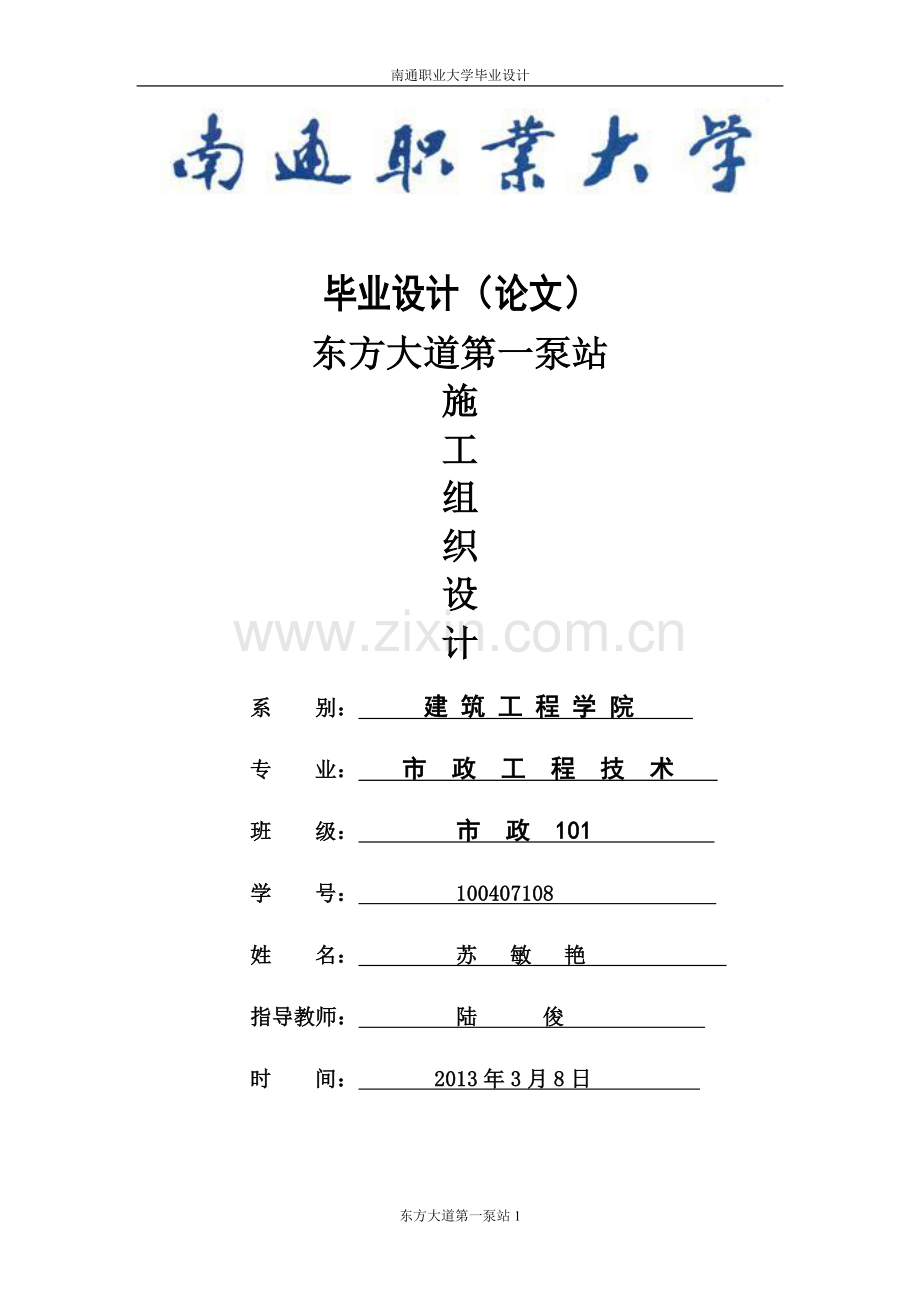

南通职业大学毕业设计（论文）

毕业设计（论文）
东方大道第一泵站
施
工
组
织
设
计
系 别： 建 筑 工 程 学 院
专 业： 市 政 工 程 技 术
班 级： 市 政 101
学 号： 100407108
姓 名： 苏 敏 艳
指导教师： 陆 俊
时 间： 2013年3月8日

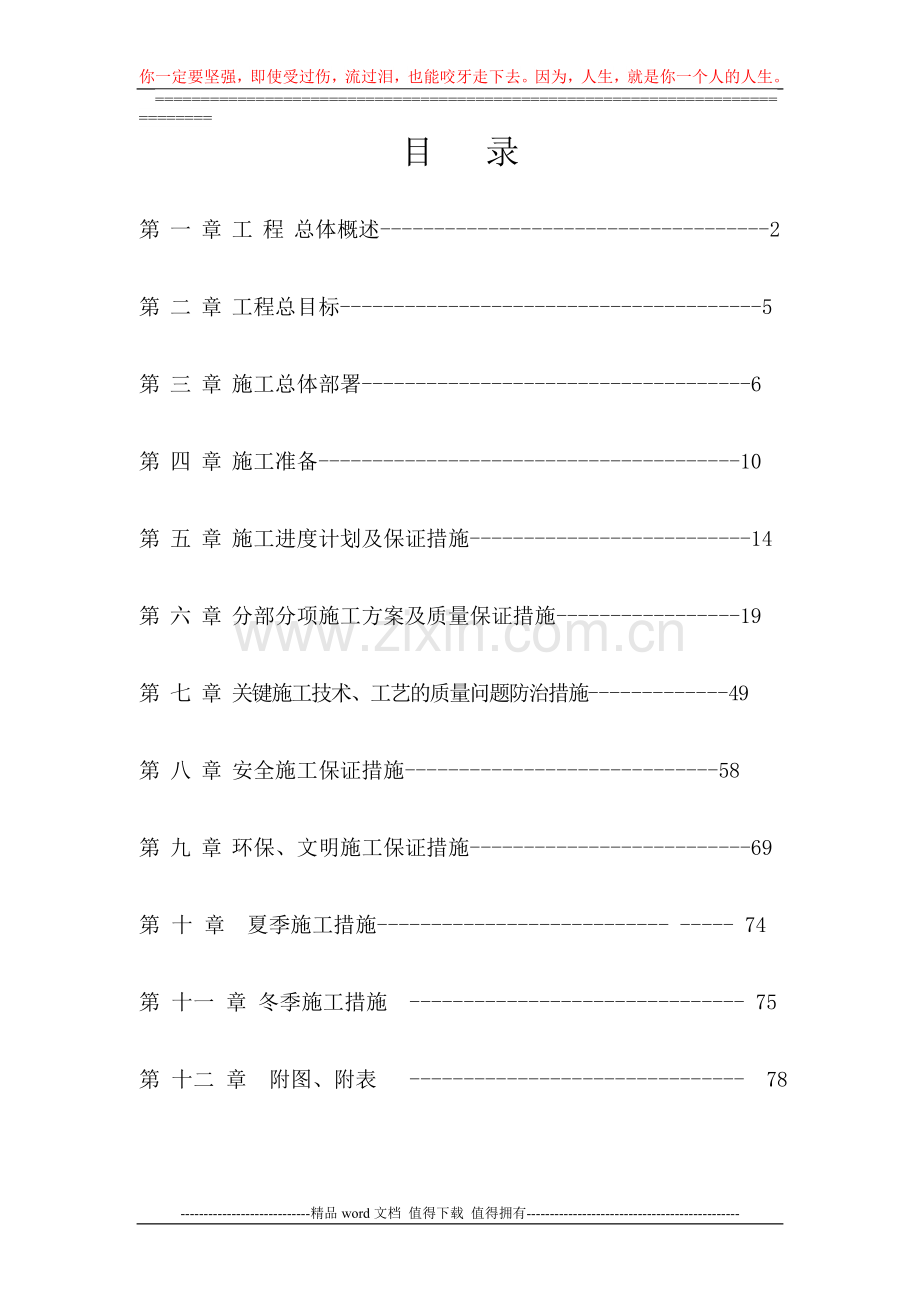

目 录
第一章工程总体概述2
第二章工程总目标5
第三章施工总体部署6
第四章施工准备10
第五章施工进度计划及保证措施14
第六章分部分项施工方案及质量保证措施19
第七章关键施工技术、工艺的质量问题防治措施49
第八章安全施工保证措施58
第九章环保、文明施工保证措施69
第 十 章 夏季施工措施  74
第 十一 章 冬季施工措施  75
第 十二 章 附图、附表  78

开发区东方大道污水泵站A标工程
施工组织设计
第一章 工程总体概述
一、 程工概况
开发区东方大道污水泵站A标工程是为了进一步完善开发区基础设施的工程，地点位于通启河桥北侧、东方大道K7+700西侧。本泵站占地约0.153公倾，主要工程内容有：
D800予应力管道：16米；D500予应力管道：65米； ø530螺旋缝自动弧焊接钢管14米。
地下钢筋混凝土泵池：一座；
泵站管理用房：96平方米；
潜污泵及配件设备：3套；隔栅除污机1台；
电器设备：设施动力及泵房照明；
（一）、排水管道工程
泵站两侧管道进水管为：D800预应力钢筋砼管，采用承插式橡胶圈接口，180o混凝土基础，出水管为双排ø530壁厚为10mm螺旋缝自动弧焊接钢管，钢管防腐采用IPN8710互穿网络有机涂料，管内处各四遍。Wa采用ø1500污水检查井。
主要工程量有： D800予应力管道：16米；D500予应力管道：65米； ø530螺旋缝自动弧焊接钢管14米。ø1500污水检查井1座，ø1250雨水乙型检查井3座。

（二）、泵站地下水池工程
地下水池为钢筋混凝土结构，池壁厚上宽40cm下宽70cm，混凝土为C25、S6抗渗混凝土。池底板为C25钢筋砼、抗渗需求：S6。池底垫层采用10cmC10素混凝土。
（三）、泵站地面土建工程
土建部分为一单层框架结构，墙体±0.00以下采用M7.5水泥砂浆砌MU10淤泥粉煤灰烧结砖，±0.00以上采用M5.0水泥砂浆砌MU10淤泥粉煤灰烧结多孔砖，屋面为钢筋混凝土双防水保温屋面，地面除卫生间使用防滑地砖地面外，其余均为水泥砂浆地面。外墙面用青灰色面砖局部用乳胶漆饰面，内墙除卫生间使用瓷砖墙面外其余均为白色乳胶漆饰面。
（四）、设备安装工程
设备安装工程主要有潜污泵、泵基座、格珊除污机、启闭机、闸门、碟阀、铸铁管等和设备动力、照明电气组成。
二、工程特点
为制定切实可行的施工方案，科学合理安排材料、机械设备及劳动力，我们对施工现场进行认真勘察，对施工条件进行充分的调查研究，本工程的主要特点为：
1、该工程属市政与建筑安装相集合的多元体，但施工主体占用面积较小。施工地段的地势平坦，均为农田。
2、工程挖方量较多，且主体挖土深度较大，施工中须集中使用中、

大型挖土机械和大量井点降水设备及排水机具，各工序间的衔接要十分合理。
3、施工期基本处于夏季，且工期要求紧，要根据夏季施工特点，采取有效措施，确保工程按期优质完成。
4、地下钢筋混凝土量较大，地下防水、抗浮施工技术是工程的重点。
三、质量要求
建设单位招标文件中要求，本工程质量等级达合格以上。
四、工期要求
建设单位招标文件中要求：本工程计划于2005年6月10日开工，2005年10月30日竣工，计143日历天。
第二章 工程总目标
一、质量目标
我公司承诺本工程质量为“合格”等级
二、工期目标
根据招标文件规定及目前提供的设计图纸，依据工程的特点及工程施工经验，我们确定，本工程施工总工期为143日历天，于2005年6月10日开工，2005年10月30日竣工。
具体见施工进度计划表（附表）
三、安全文明施工管理目标
“生产必须安全”要常绷紧安全这根弦，狠抓安全不放松，确保无安全事故发生。
确保文明施工达到文明工地标准，不影响围围的环境。

第三章 施工总体部署
根据本工程特点、施工设计图及建设单位的具体要求，须做好周密而又详细的施工布署，作为整个工程进行全面安排的一个总体规划方案，并作为实施性作业计划的指导性纲要。
一、施工现场总平面布置
1．施工平面布置
⑴施工总平面布置应结合现场的实际情况，综合考虑各施工工序的先后顺序，使施工能井然有序按计划进行，确保工程的施工质量和工期。其主要内容包括：施工现场的临时办公室、临时生活设施、库房、钢筋成型及木工用房、材料堆放点、预制场地、场内施工便道等，详见施工总平面布置图。
⑵经现场察看后，考虑施工材料的运输方便，决定租用东方大道西侧（施工现场以北）作为临时设施场地。工程施工结束后将临时设施所占部分，进行复原处理。
施工现场的临时设施包括生活区和施工区两部分。生活区包括项目部、宿舍、食堂、厕所等设施，规模满足总体施工要求。施工区包括搭建钢筋、木工加工房、水泥库、小型设备及材料仓库、砂石料堆场以及砼构件预制场及预制场内便道等。所有设施都应满足实用和安全的条件。根据现场实地勘察，并经计算，临时场地需用量如下：项目经理部各办公室用房70m2；会议室25m2；项目部人员生活用房40m2；成品制作间50m2；水泥库200m2；配电间20m2；拌和机械棚20×2m2；机修间40m2；材料堆场1000m2；职工住宿用房250m2。
⑶排水的设计：为确保工地干燥、整洁，根据施工区域的汇水面积，修筑地面排水网络，设二级沉淀池将雨水经二级沉淀后排入原有下水管道。
⑷在东方大道西侧位置悬挂施工铭牌及“五牌二图”。施工铭牌的内容为：工程名称、施工范围、建设单位、设计单位、监理单位、施工单位、开竣工日期、工程项目经理及监督电话；“五牌二图”指“工程项目经理部组织机构架构图”、“施工平面布置图”、“工程概况牌”、“安全无重大事故计时牌”、“安全文明施工牌”、“防火须知牌”、“安全纪律牌”、“工程概况牌”。
⑸根据文明施工标准化要求，泵站施工时，应设置全封闭分隔设施，其高度不低于2.5m，下部砌筑0.5m高砖墙或砌块，水泥砂浆抹面，上部采用2m高涂塑钢板。
2．施工用水、电方案
1、施工用电
本工程用电我方自行解决。施工用电拟采用网电，沿东方大道方向设置临时供电线路，为防止电力供应不足及停电而影响施工，配备75kw发电组两台。
2、施工用水
①饮用水采用自来水或井水，施工用水采用自来水或经检验合格的其他水源。
②施工用水应分点设置供应，如砂浆搅拌站、工地养护室、生活区用水等进行有计划的分点供应，并在主水管上设置总的水表，以确保计量使用。水管应埋设在地下50厘米处，以防车辆碾压和满足季节施工的需要。
3．工地厕所卫生设施
⑴施工阶段建造工地男女厕所，采用自动控水器进行冲洗，确保厕所无臭味，粪水的处理应设专用化粪池或与永久性化粪池相结合将沉淀后的水排入下水管道。
⑵厕所内墙面贴1.8m米高白磁砖，地面满铺地砖以利保洁。
4．食堂卫生设施
⑴临时设施中设立食堂以供施工人员用餐。
⑵墙面采用二级粉刷装饰，地面采用水泥砂浆抹面以利于保洁。
⑶食堂门口设茶水棚和茶水筒，加盖上锁，专人负责确保供应。
⑷食堂内设台桌与板凳，以方便用餐。
二、总体施工顺序和施工步骤
1．施工顺序
本工程主要由管道、地下泵池和土建三部分组成，按照“先地
下后地上；先深后浅”的原则，先进行泵池、管道施工，然后进行潜污泵等地下设备安装的施工，最后进行地面以上建筑安装施工。各分项工程流水作业。
1、地下水池：井点降水→基坑开挖→C10混凝土基础→C25钢筋混凝土池底→C25钢筋混凝土池壁→C25钢筋混凝土池盖→闭水→分层回填
2、污水管道：井点降水→沟槽开挖→混凝土平基→安管接口→混凝土拥壁→检查井→闭水→分层回填
3、地下潜污泵及其配套设备的安装：根据供应商提供的图纸按规范安装。
4、建筑安装：砌体工程→门窗工程→装饰工程→屋面工程→地面工程→电气设备安装
三、施工段划分及总体进度计划
根据业主原要求及本工程特点，结合本公司的施工能力，精心组织，确保在143天内竣工结束，此工程划分为三个流水施工段，地下泵池为第一施工段，土建工程为第二施工段，污水管道、设备安装为第三施工段。各专业工种，各道工序间的衔接必须周密安排，精心组织，使各个施工环节能相互协调有机结合，保证关键线路顺利进行，确保工期目标实现。

第四章 施工准备
1、组织机构的设置
我们有幸中标后，将成立一个领导有力、结构齐全、年轻精干的项目经理部，确保“安全、优质、高效”地完成本标段工程。由具有丰富施工经验，年富力强的同志担任该工程项目的项目经理和技术负责人。在本工程中我们将通过项目经理部的组织调度，使得各施工队既能独立展开施工，同时又能互相配合，形成前后呼应，实现人、机、物的合理有效的组织分配。

施 工 组 织 管 理 网 络
项目经理

技术负责人

总

分

部
机

料

部
工

程

部

建筑安装组

路

组
合

同

组
质

检

组
安

全

组
协

调

组
测

量

组
结

构

组

试

验

组

土建施工队
安装
施工队
结构施工队管道施工队

2、施工机械设备的投入
我公司如有幸中标，将投入众多精良、配套齐全的施工机械，以及高精度的测量和试验设备，确保施工机械化和高质量。
具体见主要机械（附表）及试验设备表（附表）。
3、地方关系协调
项目经理部选配专职协调人员，组成协调小组，与地方政府搞好关系，力求得到他们的支持和理解，创造良好的施工外部环境。
4、人员准备：
我们选派参加过多次市政工程施工管理的专业班子，组成项目经理部，调集最具实力的施工班组，启用优秀施工技术人员投入施工。为了确保整个工程如期保质竣工，不致突发事情或高温或雨季等天气大变化而耽误施工进度，将考虑备用劳力。
5、技术准备
组织相关人员认真学习图纸，领会设计意图，学习施工规范和操作规程及施工组织设计。做好施工前的各项技术交底工作。根据施工难易程度、人员、材料、设备情况编制实施施工方案，报请监理审批后实施。
6、复测控制点
（1）、导线复测：根据设计资料及业主提供的导线控制点进行复测，复测前对仪器进行检验、校正，并根据施工需要进行导线加密，保证施工的全过程相邻点间相互通视，加密点埋设稳固。导线复测起讫点的成果与原成果比较，精度须满足要求。
（2）、高程点复测：查对复核业主交付的水准点，并与邻近国家水准点闭合，如有误差及时汇报，并根据现场情况增设临时水准点。临时水准点做法：在不被施工破坏的地面挖截面30×30cm，深50cm土坑，浇筑C15砼，砼中放置“L”型φ8钢筋头露出砼面1.5~2cm且顶端磨成半球状，临时水准点间相互要通视。并与设计水准点复测闭合，闭合差不大于±12Lmm（L为水准点间距，以km计），设置的临时水准点必须坚固稳定，并定期复测、校核。
7、材料的组织
按合同文件要求，工程所需材料除安装部分主材由甲方认质认价外，其余材料均由乙方自行采购，为此，根据施工过度要求、工程设计要求、以及施工组织设计质量要求，及时制定材料供应计划，并及时向业主提供材料使用总计划、月计划。会同业主确定材料品质，现场看样并封样。建议业主在比质比价的基础上优先选择优质产品，及时签订物资采购合同，并要求产品有出厂合格证、检验证书和使用说明。对所有材料按国家有关规定进行检查验收，需发进行复试的材料使用前提前进行取样复试。并接受工程业主、设计师及监理工程的监督、审查，不因材料的质量而受人为因素的制约。
8、文明施工
积极响应上级指示精神，积极开展创建文明工地活动，部署落实好创文明标准工作，在施工区域张贴有关工程明示牌，出口设置安全护栏，张挂红灯及警告标牌。

现场施工组织管理机构及工作职责
职务
姓名
工作职务
工程项目经理
殷有正
对工程全面负责、协调管理
项目工程师
季云祥
技术、质量、安全控制管理
施工员
彭小斌
现场施工管理、计划安排、调度、组织
专职安全员
葛建
安全生产、检查控制、机械负责
专职质检员
马有志
质量控制、自检
试验员
袁学彬
各项试验
测量员
管文华
测量放样
材料员
成庚
材料的采购、保管、供应及验收
预算员
刘俣珍
材料成本核算

第五章 施工进度计划及保证措施
一、施工总进度计划
1．总工期
根据工程的实际情况确定合理的工期对工程质量、文明施工以及业主的投入收效都是至关重要的。“时间就是生命”，“务实高效”是我公司的一贯作风，通过编制合理、周密的施工方案；精干务实的项目管理班子；高效有序施工作业来确保实施业主的工期目标。本工程业主要求施工总工期为215日历天，我公司在充分考虑工程实际情况的基础上，据自身的优势，结合已建工程的施工经验情况，经认真研究、测算，确定本工程投标总工期为143日历天。
2．施工总进度计划分解
序号
施工工序
工序施工时间
天数
第一阶段
施工准备、基坑开挖

13
池底

6
池壁（-0.49m以下部分）

15
池壁（-0.49m以上部分）
池盖

30
第二阶段
立柱施工

6
墙体砌筑

5
屋顶施工

10
第三阶段
污水管道

10
设备安装、调试

17
清理、撤场

3
二、分阶段目标管理计划
1．通过编制季、月、旬（周）施工进度计划以控制、实施单位工程施工进度计划。
⑴季施工进度计划应包括以下内容：季度计划完成的单位工程及各施工阶段的内容、工程数量及工作量指标。
⑵月度施工进度计划应包括以下内容：本月完成的内容、施工顺序、工程量及工作量；以月度施工进度计划表的形式表达；
⑶旬（周）计划应是一份施工进度计划作业计划表，用以安排工程的作业顺序、搭界关系和持续时间。
2．季、月、旬（周）施工进度计划通过定额任务单下达班组实施。
⑴定额任务单按班组编制和下达，包括施工任务、施工计划、限额领料和考评，以表格形式编制。施工任务包括：分项工程施工部位、工程量、定额量、施工责任人；施工计划包括：开工日期、竣工日期；限额领料包括：完成该工作量的各种用材数量，用以控制班组领用材料，具体列明材料名称、规格、型号、单位和数量。领用记录、退料记录应用单据统计。考评包括：对施工进度的完成记录、施工质量的评定等。
⑵定额任务单由施工员、内部核算员编制并下达。在实施中做好记录，任务完成后回收，作为原始记录及业务核算资料。
3．将整体进度目标分解成阶段性施工进度目标，以阶段性的成果促成整体目标成果的实现。
4．在施工进度计划实施的过程中做好以下工作：
⑴跟踪计划的实施加强监督，发现进度计划执行受到干扰时，积极采取调度措施。
⑵及时在计划图上进行实际进度记录，并跟踪记载每个施工过程的开始日期，完成日期，每日完成数量，施工现场发生的各种情况，干扰因素的排除情况。
⑶在施工进度计划实施过程中，应执行施工合同进度计划，开工及延期开工、暂停施工、工期延误、工程竣工的各项承诺。
⑷跟踪做好形象进度、工程量、耗用人工、材料、机械台班等的数量统计与分析，为进度控制提供反馈信息，并据以编制上报统计报表。
三、确保工期的主要管理技术措施
1．组织措施
⑴组建强有力的项目管理班子及技术素质精良的施工队伍承担本工程的施工，并成立前期工作协调小组，专门负责协助解决施工中可能遇到的单位、居民对工程施工的影响等有关事宜。
⑵把本工程列为全公司重点工程，从人、财、物上全力以赴，确保工程质量，按期竣工。
2．做好各项施工准备工作
⑴组织好施工人员、机械、材料及时进场的准备工作，保证按时开工，为顺利施工创造良好的物质条件。
⑵认真进行图纸会审，在开工后三天内即进行会审，并及时编制施工组织设计和分项施工方案，为施工提供必要的技术保证。
⑶做好停水停电的应急措施，现场砌筑蓄水池备用。
3．加强各项施工管理工作
⑴加强施工机械的维修保养，保证机械运转良好。
⑵做好各工种间的相互配合，协调好各工序间的交叉作业，相互创造施工条件，避免相互影响。
⑶合理安排雨季施工，确保综合进度的实现。
⑷加强施工质量管理和成品保护，避免返工。
4．严格计划管理
⑴严格准确地编制材料进场计划，避免因材料不到位而出现窝工、停工现象。
⑵按照网络控制计划和主要进度控制点，进行月平衡，周调度，保证计划的实施。
5．确保工期的主要措施
⑴根据本工程施工特点，考虑到不影响周围居民的休息，部分工作夜间不能施工，施工时合理安排施工工序，力求缩短目标工期。
⑵项目部将科学地安排施工进度计划，明确控制关键线路，在关键线路上进行时间管理、跟踪分析、动态控制、合理调度。用周计划控制分部分项工程进度，用节点控制总进度，确保工程计划完成。
⑶公司将把此项目立为重点项目，从人、财、物方面向此项目倾斜，确保机械设备配置、材料供应及劳动力投入，保证工程顺利进行。
⑷项目部每星期召开由业主、设计、监理单位参加的工程例会，及时协调各方面关系，解决一周来出现的问题，有利于以后工作的开展。
⑸充分发挥我公司施工、技术、管理上的优势，详细编制施工组织设计，充分利用场地的宽度和空间，尽量扩大现场作业面。组织多支作业队分流水
段、高密度插入同步施工、搭接穿插施工、立体交叉作业，确保目标实现。
第六章 分部分项施工方案及质量保证措施
一、主要项目施工方法
分项工程施工顺序
施工准备

人员、机械设备
材 料
测 量
试 验

污水管道
地下泵池

井点降水
井点降水

基坑开挖
沟槽开挖

管道基础
砂垫层

管道铺设
基础梁

基 础
检查井

闭 水
池 底

池 壁

池 盖

闭 水

设备安装

回填土

地面工程

（一）、污水管道施工
管道施工工艺流程

原材料复试
开 工 报 告

监理工程师鉴认
井 点 降 水

沟 槽 开 挖

碎 石 垫 层

钢筋砼基础

按管接口

钢筋砼拥壁

检 查 井

闭 水

监理验收

回填土方

1、井点降水
经现场勘察该地段沿途水资源丰富，为保证管道施工时槽底干燥，采用轻型井点设备降低地下水位，根据本工程管道设计埋深的标高，污水管道采用双排双层井点，井点主管布设在距开挖外边线不小于0.5m处，管埋设深度要适当，否则达不到降水效果。
井点管的埋设深度HA≥HI+Hi+IL（米）。
HA为井点管埋设深（不包括滤网管长）。
HI为井点管埋至降水后地下水位的距离。
Hi为基坑底面至降水后地下水位的距离，一般取不低于0.5m。
I为水力坡度取1/10。
L为井点管至基坑中心的水平距离。
根据设计高程计算井点埋深HA≥HI+h1+IL
井点布置示意图

S′

基坑

I′

h○
B

为了保证开挖时不发生流砂，稳定槽底及边坡，防止滑坡及塌方，在井点降水施工时注意如下事项：
a、为了保证降水效果，井点立管下部滤管部分应钻有13~19mm的小园孔，外包两层滤网，内层细滤网采用每平方厘米30~40眼的钢丝网或尼龙布，外层粗滤网采用每平方厘米5~10眼塑料纱布，管壁与滤网之间用铁丝绕成旋形隔开，滤网的外侧用粗铁丝网保护。
b、立管孔填充砂石，上层一米填粘土，沉管时立管上端要有泥水冒出，成孔深度应大于插入管深50cm；立管拆除后，沉孔须用黄砂填充。
c、为了保证在整个过程中的连续稳定的抽水，配备柴油发动机组和备用水泵。
d、铺设总管时要有0.1~0.2%的坡度，最高处设在机组进水口处，标高与水泵一致，以免窝住空气。
e、井点运行应先进行试抽，检查各连管及出水系统是否连接完好、严密、畅通，电器设备、机械运行是否正常。正常运行期间，派专人不间断地进行巡视，检查各节点是否有漏气现象，真空度是否满足要求（真空度控制在0.06~0.08Mpa之间），出水是否良好，并做好各种记录。
井点运行时间从沟槽开挖前1-2天开始运行，至管道施工结束，沟槽回填土至地下水位以上时停止。
2、沟槽开挖
采用机械开挖与人工配合清理。沟槽边坡按1:0.33放坡，可视土质情况适当增大。先用经纬仪放出管道中心线，每个井段设龙门桩，测设好高程，用白灰放出开挖线。挖机所挖土方堆于沟槽两侧距槽边不少于0.8m，且堆高不超过1.5m，槽底宽度必须保证足够的施工工作面。在开挖过程中，DS3水准仪由施工员操纵全过程控制，防止超挖，机械开挖时应留有15cm左右厚基层土由人工开挖铲平，保证不超挖。
在机械开挖过程中施工员应指挥工人修好基槽边坡确保施工安全。基槽挖好后应立即通知监理及设计单位验槽，尽量避免基底被雨水浸泡。对于有淤泥等影响工程质量的井段，应与监理设计协商后按设计方案进行处理，以保证工程质量。
3、管道基础
验槽结束后应立即放出中心线并按设计基宽定出边线以便于支模，所用模板均为钢模板，钢管支撑间距为不大于2.0m一根，要求支撑牢固，模板直顺。
管道基础为180o混凝土基础，所选用的原材料和浇筑后的混凝土须符合设计及规范要求。
根据图纸设计标号，由有资质试验室做砼配合比设计，根据砼配合比通知单，按规定进行拌和，浇筑平基前先进行基础钢筋制安，钢筋制安时的数量、间距、保护层厚度均须满足设计和规范要求。浇筑平基时，严格控制基础顶面高程，应比设计高程略低，但不得超过1.5cm，且不得超过设计高程，便于管道铺设时易调整，稳管。砼浇筑结束后，平基砼表面拉毛，并覆盖划草袋，洒水养护。
4、安管、接口
采用人工配合机械下管，管节下入沟槽时，不得与槽壁、支撑及槽下管道相互碰撞。
自应力及预应力管道铺设，及时开挖管道接口工作坑，工作坑的开挖宽度为承头外径加80cm，长度为承头前20cm，承头后为承头长度加20cm，深度不小于20cm。管道接口前，先清洗管腔、管口及胶圈。控制好管中线及管内底高程后，采用牵引拉入的顶管方法安装，接口后管体必须稳定，胶圈必须紧靠小台，不允许出现上台，闷鼻、麻花、跳井等现象，且接口质量必须满足规范要求。管节安装过程中，为防止前几节管子的管口移动，可用钢丝绳和吊链锁在后面的管上进行锁管。
5、检查井砌筑
污水检查井为ø1500圆型井，基础为C20砼，在井底砼浇筑完成后，按龙门桩定出井位中心控制点，放出砌体中心线，然后在底板砼未凝固前至少砌筑3~4批砖体，要求所用标准砖洒水湿润，砌筑灰浆饱满，用瓦工刀捣实（这样做可大大提高以后井体闭水成功率）。
在井体砌筑时同样要求标准砖洒水湿润，在与管节交圈处管节应刷素水泥浆，并砌砖拱圈，砂浆须饱满，砌体应顺，无通缝，井室内的爬梯随砌随安，并安装牢固，砂浆凝固前严禁攀爬。预留支管随砌随安。其管径、方向、管底标高应符合设计要求。支管基础超挖部分用C10砼填实。如预留管不能及时接通，必须封堵。检查井砌筑完毕后应及时安装铸铁盖座，以防有人不慎掉入井中发生安全事故。井体内外抹灰应在井砌完后立即进行，且要求二遍成活，湿润覆盖养护2天后方可进行闭水试验。
6、闭水
灌水从下游缓慢灌入，并且试验段所有敞口必须堵严。闭水水头应在上流管顶2m以上（不足2m应与井口平）。在管道内灌满水24小时后进行试验，时间不小于30min。闭水时管节井体无渗水现象，且损失量不得大于1.25m3/km·d。闭水时须有监理及质检部门人员在场，当不满足要求时应查找原因，采取措施纠正后再试，直至满足要求。
7、回填土
在闭水通过后即可进行管道回填。管道胸膛及管顶以下部位应同时在管道两侧对称进行填土且分层人工夯实，每层土厚不超过15cm，且土中不得含有机物及大于5cm的砖石等硬块。管顶以上0.5m范围内人工分三次回填。管顶以上0.5m~1.5m范围，回填采用电动夯填，每层不超过20cm，在管顶以上1.5m以上范围，可用压路机每20cm一层进行机械碾压回填。井室周围回填应沿井室中心对称进行，且不得有漏夯。
回填时应控制土的含水量，每回填一层后由试验人员进行压实度结果检测，符合设计要求后方可进行第二层土回填，一直到回填结束。
检查管材质量、资料是否符合国标及设计要求，管体内外应无空鼓、蜂窝、裂缝、脱皮、碰伤、等缺陷。外观应光滑平整。
操作规程：沟槽开挖→垫层→支模及钢筋绑扎→砼平基→安管→接口→砼拥壁→回填土。
8、窨井施工及井座、井盖的防盗措施
沿管道中心定出窨井中心位置，认真做好窨井砼基础钢筋配置加固工作，管头与窨井连接部位，必须全部认真凿毛、清洗，节点做好并符合设计要求，施工中注意砌筑时要接槎正确，砂浆饱满，砌筑圆顺。井内流槽应平顺圆滑，不得有建筑垃圾等杂物。管道与窨井接头处的土基被超挖部分及与老管道交叉处，全部采用C10砼回填加固处理，使窨井与管道基础保持整体性，达到一定的强度和稳定性。
窨井的井座、井盖施工时用铁链条固定，做好防盗措施，以确保井座、井盖完整无损，井框、井盖安装时，严格按设计要求控制高程，雨水边井要确保流水畅道，所有井盖不得高于井框，以确保安装平衡牢靠，位置正确、美观。
特别注意事项：为确保施工后的窨井在铁梯处不渗漏水，在砌筑窨井时，用砂浆精心将爬梯埋固好，不得事后凿洞补装，砂浆未凝固前不得踩踏受震动。施工时配备专用铁爬梯，供施工操作人员上下窨井。
9、管道上下交叉处、检查井与管道接头处的加固
如管道上下有交叉处，检查井与管道接头处等部位回填采用C10砼回填加固处理，交叉处的节点细部处理施工满足设计规范要求。
如附后图示

雨 水 管 道

C10砼加固

污水管道
砂石垫层

管 道 交 叉 加 固 示 意 图

（二）地下泵池部分
1、基础
（1）、测量放线
轴线及建筑物垂直度控制采用内控为主、外控为辅的测量定位放线方法，标高的控制直接由业主提供水准参照点直接引测至施工现场。
（2）、基坑开挖
a、基坑概况
本工程基坑开挖深度约为8.0m。
b、基坑降排水
根据经验，开发区地下水位一般埋藏在地表下1.3m~1.6m处,考虑基坑面积较小,但深度较大,本基坑降水每侧采用四排轻型井点降水,局部设集水坑采用潜水泵降水的方式。土方开挖前为排除坑内地下水，可在开挖前采用轻型井点进行降水。井点降水一直至地面土建工程结束。
c、基坑土方开挖
基坑开挖采用机械大开挖方式，分三次挖至设计底板标高以上150mm左右，余下部位及部分加深部位采用人工开挖并跟后进行，以使坑中土方能顺利清运出坑。
土方开挖过程中应采取可靠的措施控制标高和挖土深度，施工时现场安设一台水准仪进行动态跟踪测量，并根据基坑面设置的龙门板标高随时拉线检查。
机械开挖过程中，还应采取措施防止损坏和扰动工程桩，在即将挖到工程桩部位时，除了要加强标高测量工作外，还应教育挖掘机操作人员控制好铲斗的切入角度和掘进深度，避免碰撞钻孔灌注桩桩身。
d、基底土质的处理
当基底超挖时，则采用粗砂或石料填至设计基底标高。
（3）、原材料
a、水泥：应采用强度高，干缩性小，抗磨性与耐久性好的水泥。采用散装425普通水泥，其物理性能及化学性能须符合国家有关规定。进库水泥须有合格证、报验证并按有关规定做好复试，不同批号水泥不得混放、混合使用。根据本工程特点，决定采用南通华新425#散装水泥。
b、砂：黄砂选用细度模数2.5以上洁净、质地坚硬无杂质，符合规定级配，含泥量小于3%，硫酸盐含量不大于1%的中粗砂，有机物含量符合规定。砂在使用前须经0.5×0.5cm的筛人工过筛。未过筛的砂不得使用。
c、碎石：采用质地坚硬，耐久洁净无风化，符合级配要求，压碎值不大于12，针片状≤15、强度不低于3级、含泥量小于1%，无其它杂质的石料。最大粒径不超过40mm。
d、水：拌和用水采用深井水，但在施工前须经有关部门化验，符合规范要求方可使用，否则应改用自来水（SO4＞2.7mg/cm3、含盐≯5mg/cm3、PH值＞4）。
e、钢筋：结构物所用钢筋的品种型号、规格应符合设计要求。钢筋应直顺，无油污锈蚀。出厂合格证手续齐全，按规定抽检复试合格后方可使用。
（4）基层清理
对整个施工面的基底进行全面清扫，清除基层表面污物并使基层骨料外露。
（5）模板工程
本工程的模板比较简单，我公司准备采用十一夹板，按垫层表面所弹好的控制线进行组合支设，具体要求必须做到位置准确，轴线对中，支撑稳固牢靠，保证不发生位移和偏差，拼装严密，严防漏浆涨壳，基础成型后，外观不变型。具体要求可参见主体工程施工中的模板工程的一切规定。
（6）、钢筋工程
本工程在基础施工时，钢筋的加工制作及绑扎成型，必须做到钢筋的规格、型号、排列间距按图施工，不错、不漏、位置准确，接头错开长度及搭接长度等应符合设计要求及规范规定，绑扎牢靠，保护层的厚度控制也必须符合设计要求。详细要求可见主体结构工程施工中的钢筋工程。
（7）、砼工程
砼采用商品砼。根据有关规范要求对其进行必要的试验检测、检测合格后经监理工程师，建设单位代表同意后方可使用。
a、砼浇筑：浇筑前再次检查模板的位置，高程、支撑稳固性，基层湿润，如有偏差及时修正，一切就绪方可开始。浇筑过程中不得中断，如情况特殊，须设置施工缝。有专人负责检查模板有无松动，如有应采取加固措施。
b、砼振捣：砼应先用插式样振进行振捣，应按顺序全幅振捣无漏浆。同一位置振捣时间不少于15min，以不再冒泡并泛出砂浆为准。插入振动器移动间距不大于其作用半径的1.5倍，但要避免碰撞模板与钢筋，然后用2.5KW平板振全幅振动成型，使表面基本外形平整，内部密实。
c、养护：砼成型后必须用草袋加于覆盖，并洒水养护，开头10天须有专人负责洒水保养，使砼一直处于湿润状态。在砼强度未达到2.5Mpa前，不得承受行外力作用。
基础施工流程图

测

量

砂 垫 层

基
础
梁模板

基础梁钢筋

素砼基础

检

测

养

护

2、池体部分
（1）、模板施工：
a、严格按设计的支撑间距，对拉螺栓间距等参数组织实施，严禁任意更改；
b、模板必须分类堆放，不得挪着他用而损坏模板；
c、模板表面应涂隔离剂，以利脱模；
d、在模板封闭前应检查预埋管、预埋铁件等施工预埋是否已施工并验收完毕。
（2）、钢筋工程
a、地下水池预埋插筋位移预防对策：垫层浇筑后，在垫层上弹出所有墙体的准确位置，所有插筋均采用电焊固定，根部与底板下层钢筋、上部与底板上层钢筋等点焊在一起。
b、底板钢筋的保护层采用预制砼垫块或同厚度的花岗岩垫块，底板垫块厚度为30mm，间距不得大于700mm呈梅花形布置。
c、底板钢筋施工时，应注意在底板面预埋好各有关设备安装用的预埋铁件，包括暂时封堵用的预埋钢板。
d、绑扎钢筋要控制好钢筋上口标高，防止高矮不一。
e、最外两排钢筋应全数绑扎，其它部位强梅花式绑扎，注意将所有的绑扎丝按入墙体内，防止造成渗水通道。
f、对钢筋绑扎的其它要求应满足设计和施工及江苏省施工技术操作规程的要求。
（3）、砼施工
a、在钢筋绑扎及模板封闭前，应做好施工缝的清洁工作，以保证砼的防水效果。
b、地下水池板砼的水泥采用普通硅酸盐425#水泥，水泥的水化热须严格经试验确定，从优质425#普通硅酸盐水中选用低水化热种类水泥；粗骨料选用级配良好，热膨胀系数较低、强度较高且未风化的花岗岩石子或碎石，以减少砼收缩及降低水泥用量，石料的含泥量控制在1%以内，最大粒径不超过30mm，细骨料采用不含有机质、细度模数控制不小于2.4的中粗砂，含泥量不大于2%；搅拌用水采用自来水；掺加Ⅱ级以上粉煤灰，粉煤灰掺量为水泥的10%；掺加微膨胀剂，以提高砼的膨胀抗收缩裂缝性能。控制砼的入模温度，坍落度控制在10cm~14cm间。
c、由于地下水池顶板砼均较易输料浇筑，砼的坍落度控制以12cm±2cm，尽量减少砼水的用量。
d、地下水池池壁结构砼一次性整体浇筑。砼应分层浇捣密实，不得出现离淅、分层、施工冷缝、蜂窝麻面等质量通病现象，在砼初凝前应做好墙板的复振。
e、砼下料、振捣施工过程中，不得破坏结构中预埋件、设备安装等预埋件。
（4）、基坑回填
a、基坑回填应在地下水池外墙防水涂膜及其保护层施工完毕且验收合格后，立即进行。
b、基坑回填前需清除基坑内杂物，抽除基坑内积水。
c、回填土内不得有石块、碎砖、灰渣、及有机杂物。回填土应对称进行，分层夯实。人工夯料厚度≤250mm，机械夯实分层厚度≤300mm。经过分层夯实和碾压。填土时应控制最优含水率，按击实试验确定最优含水量与相应的最大干密度。填土应均匀密实，压实系数应符合设计要求，设计无要求时应小于0.9。
（5）、施工配合
尽管地下水池施工过程以结构施工为主，但是如设备、电气、排水等分部项施工预埋工作，均与地下室结构施工同时开始。做好施工配合工作，不仅能确保地下室结构本身的施工质量，同时为其它后序分部项工作的顺利开展做好准备，确保后序工序的施工质量。
a、与电气安装的施工配合；包括接电、管线预埋及其验收等。
b、与排水安装的施工配合：包括套管的预埋、标高与位置控制、防水处理等。
c、与设备安装的施工配合：主要为设备基础的施工预埋，标高与位置控制。

池体施工工艺流程图

基底整理
原材料自检

监理工程师审批
测量放样
N

支 模

钢筋制按

砼 浇 筑

检 测

养 护

模板拆除

3、地
