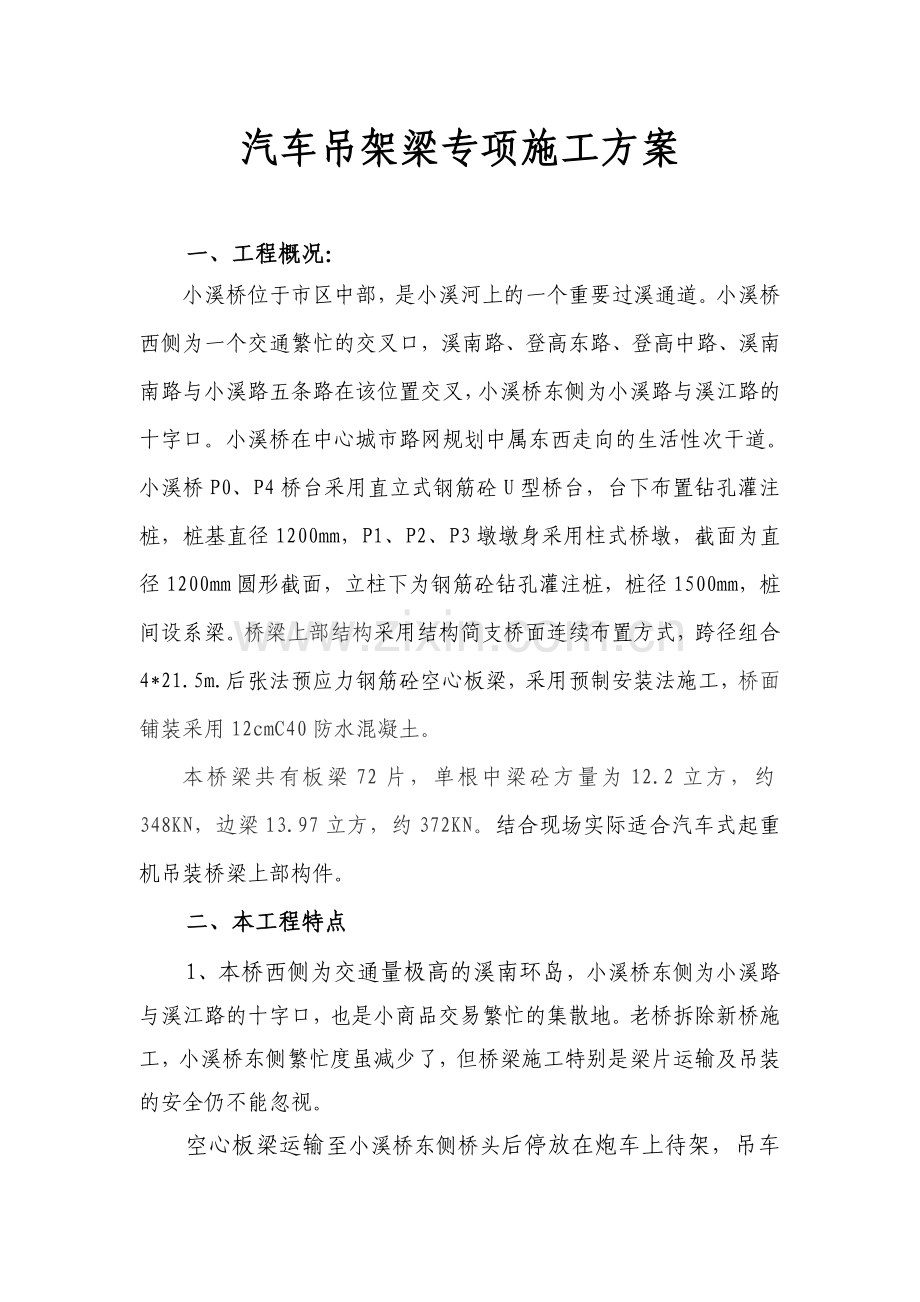

汽车吊架梁专项施工方案.doc

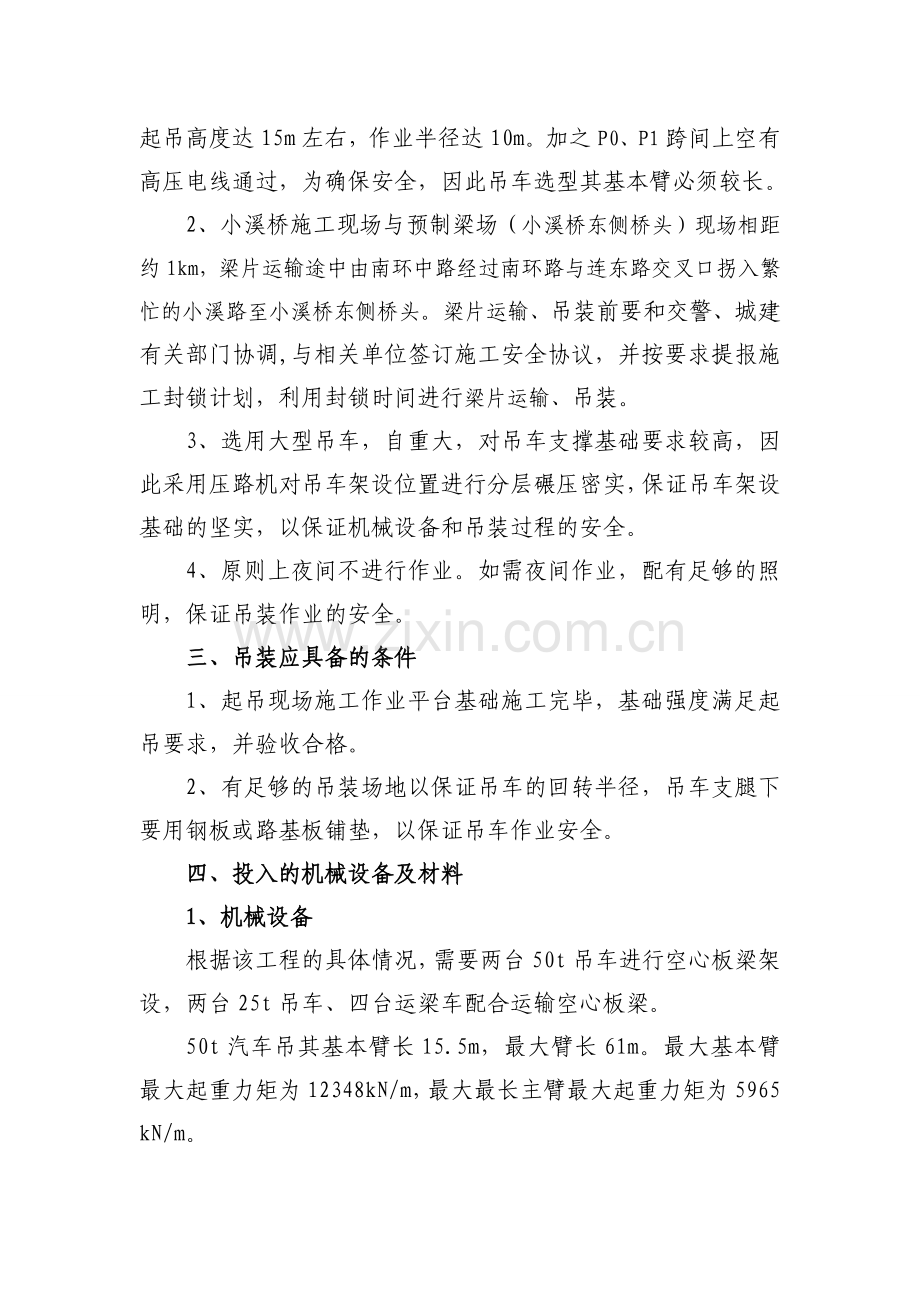

汽车吊架梁专项施工方案一、工程概况：小溪桥位于市区中部，是小溪河上的一个重要过溪通道。小溪桥西侧为一个交通繁忙的交叉口，溪南路、登高东路、登高中路、溪南南路与小溪路五条路在该位置交叉，小溪桥东侧为小溪路与溪江路的十字口。小溪桥在中心城市路网规划中属东西走向的生活性次干道。小溪桥P0、P4桥台采用直立式钢筋砼U型桥台，台下布置钻孔灌注桩，桩基直径1200mm，P1、P2、P3墩墩身采用柱式桥墩，截面为直径1200mm圆形截面，立柱下为钢筋砼钻孔灌注桩，桩径1500mm，桩间设系梁。桥梁上部结构采用结构简支桥面连续布置方式，跨径组合4*21.5m.后张法预应力钢筋砼空心板梁，采用预制安装法施工，桥面铺装采用12cmC40防水混凝土。 本桥梁共有板梁72片，单根中梁砼方量为12.2立方，约348KN，边梁13.97立方，约372KN。结合现场实际适合汽车式起重机吊装桥梁上部构件。 二、本工程特点1、本桥西侧为交通量极高的溪南环岛，小溪桥东侧为小溪路与溪江路的十字口，也是小商品交易繁忙的集散地。老桥拆除新桥施工，小溪桥东侧繁忙度虽减少了，但桥梁施工特别是梁片运输及吊装的安全仍不能忽视。空心板梁运输至小溪桥东侧桥头后停放在炮车上待架，吊车起吊高度达15m左右，作业半径达10m。加之P0、P1跨间上空有高压电线通过，为确保安全，因此吊车选型其基本臂必须较长。2、小溪桥施工现场与预制梁场（小溪桥东侧桥头）现场相距约1km，梁片运输途中由南环中路经过南环路与连东路交叉口拐入繁忙的小溪路至小溪桥东侧桥头。梁片运输、吊装前要和交警、城建有关部门协调,与相关单位签订施工安全协议，并按要求提报施工封锁计划，利用封锁时间进行梁片运输、吊装。3、选用大型吊车，自重大，对吊车支撑基础要求较高，因此采用压路机对吊车架设位置进行分层碾压密实，保证吊车架设基础的坚实，以保证机械设备和吊装过程的安全。4、原则上夜间不进行作业。如需夜间作业，配有足够的照明，保证吊装作业的安全。三、吊装应具备的条件1、起吊现场施工作业平台基础施工完毕，基础强度满足起吊要求，并验收合格。2、有足够的吊装场地以保证吊车的回转半径，吊车支腿下要用钢板或路基板铺垫，以保证吊车作业安全。四、投入的机械设备及材料1、机械设备根据该工程的具体情况，需要两台50t吊车进行空心板梁架设，两台25t吊车、四台运梁车配合运输空心板梁。50t汽车吊其基本臂长15.5m，最大臂长61m。最大基本臂最大起重力矩为12348kN/m，最大最长主臂最大起重力矩为5965 kN/m。25t 汽车吊其基本臂长16.5m，最大臂长61m。最大基本臂最大起重力矩为9526 kN/m，最大最长主臂最大起重力矩为4675 kN/m。本标段所架设最大梁长为21.5m空心板梁，最大粱重为37.2t。吊装就位时，作业半径最大为8m，最大起重重量为48.9t，起重机完全符合要求。2、起吊钢丝绳的选用根据所选钢丝绳为66mm，637+1验算：最大起吊重量37.2t，设起吊点二个，采用二根钢丝绳作业，每个吊点钢丝绳受力为25%，考虑吊点受力不均，现每个吊点钢丝绳受力按35%考虑，即FMAX=37.235%=13.02t=130.2kN。根据钢丝绳的计算要求，最小破断拉力总合=2270 kN1.249（钢丝绳为呢绒芯的系数）=2835KN。安全系数：f=2835/130.2=21.77f=5，所选钢丝绳适用。3、运梁炮车为了减少吊车移位，配备四台运输空心板梁的炮车。炮车选用进口三菱车，型号为FV414，马力440匹，主车三轴10胎，后拖架车双联四轴16胎。五、施工程序和方法：5.1、施工程序铺设钢板机械就位空心板梁吊运支座安放装运空心板梁梁板验收盖梁放样支座检查重新调整下一片梁施工否是 图5-1 空心板梁架设施工工序图5.2、吊装顺序、方法及措施1、吊装顺序从内边梁开始至外边梁进行吊装，这样有利于施工方案完善和提高安全系数。 2、梁板梁场吊装及加固 预制梁预制、压浆、封锚完成后，采用两台50T汽车吊配合运梁平车在制梁区将空心板梁运至储梁场存放。空心板梁运输及吊装，采用两台50T汽车吊在储梁场纵横移梁至运梁平车上，再由运梁平车将梁运送至安装现场，由吊车把梁移至需安装位置上。运梁平车分前后两组，每组平车的承载重量为20t。为了运梁平车对梁体受力均匀， 空心板梁放在平车上时，用固定式可调的钢支撑将梁支撑稳定。运梁时，两组平车之间用与空心板梁支点距离等长的钢丝绳连系作保险绳，保证运梁的安全性。空心板梁装车后，必须采取稳固措施，然后把空心板梁固定牢固后才能卸去钢丝绳。梁片起吊时注意起吊力与梁片该处的纵向中心一致，避免起吊过程中梁片因起吊而受到侧向力作用，而引起梁片弯绕。起吊过程应缓慢进行，以便及时调整起吊力的作用方向。运梁车稳固措施如图5-2所示： 垫木 运梁车 钢斜撑 钢丝绳 图5-2：运梁车稳固措施示意图3、空心板梁的运输空心板梁运输过程中，对经过的道路须进行检查，保证路面的宽度，弯道直径，上下坡度、确保运梁车安全平稳走行， 保证空心板梁运输过程中的绝对安全。空心板梁在运输中，要确保空心板梁梁板的稳固，防止空心板梁倾覆。空心板梁运输时，与交警及城管进行联系，同时安排在晚上23点后进行。运梁车前面安排预警车进行预警，梁体后端设明显的警示标志。4、空心板梁的吊装就位、两台吊车自行移位至需架设位置，吊装前要求在汽车吊车支腿下铺设路基板或钢板；两台吊车停放位置见下图所示： 图5-3 吊架梁片布置图、一台400t汽车吊停在8号墩侧，另一台300t汽吊停在9号墩侧，（如图5-3所示）。运梁车由水官高速公路左侧从龙岗方向进入既有水官高速广深高架桥8号、9号墩硬路肩处，做好吊装前的各种准备工作。、试吊：首先两台吊车落钩，系好钢丝绳后，吊车缓慢起钩，待两车受力分别在40t左右时，400t汽车停止动作，由300t汽车吊车继续缓慢起钩，待T梁端头离开梁车后时，300t吊车停止动作，然后400t吊车缓慢起钩。两端端头均离开梁车后，两侧吊车同步缓慢起钩，当T梁起升距梁车5-10厘米后，两台汽车吊车停止起钩，停顿3-5分钟无异常后，吊车方能作下一步动作。、T梁架设就位：两台汽吊车继续起钩，当T梁起升至距梁车面1.0m左右后，吊车停止动作，待T梁平稳后，检查运梁车与梁体是否有接触，确认后运梁车缓慢驶离。将T梁离开梁车后及时落低，距离原防撞墙顶约1015cm高度。然后由400t汽车吊车由反时针旋转，300t吊车在原位作配合运动，静置平稳后改由300t吊车顺时针旋转，400t吊车在原位作配合运动。当T梁旋送至盖梁上方编号相应位置，两台吊车停止动作，待T梁平稳后，缓慢落钩至距盖梁上方10-15cm处（保持T梁的平稳），待校正好垫片后，两台吊车同时缓慢落钩，桥梁就位。、T梁固定，用事先准备好的等高木块支垫T梁下沿。梁片架设顺序由内边梁至外边梁逐片进行架设，架设使T梁不倾斜确保T梁安全。以同样的方法把第二片T梁边梁安装到位，用钢筋将已架设梁片焊接成一体。同时做好方木斜撑，使其成为一个整体。斜撑待横隔板连接完成后方可拆除。、按照此方法把剩余三片T梁安装完毕，T梁吊装全部结束。5、落梁与支座安装、落梁就位安放支座应符合下列规定：、支座底面中心线应与墩台支承垫石顶面画出十字线相重合。、梁缝应符合规定尺寸。、在保持梁梗竖直的前提下，梁片间隙应符合规定。、支座底面与墩台支承垫石顶面应密帖，上座板（顶板）与梁底之间应无缝隙，整孔梁严禁有三条腿现象。、支座安装应做到平、密、紧。当支座下有缝隙时，应以环氧树脂砂浆或相应厚度钢板垫实。、板式橡胶支座安装后应符合下列规定：、支座与梁底或支承垫石顶面之间无滑移或脱空现象。、无初始剪切变形。、垂直压缩量不大于设计值，侧看无不均匀鼓凸。、表面无裂纹。、技术参数：平整度5mm、垂直度1.2%、高程8，5mm。6、连接焊接、连接焊接采用合格的焊条，焊接质量合格。焊缝：厚度不得小于8mm，并不应有裂缝和气孔等缺陷。、电焊采用交流焊机。焊机应符合现行国家标准。电焊前应清除连接钢筋上的混凝土溅渣、油污和铁锈等除净。电焊焊条和连接钢筋应保持干燥状态，低温作业时尚应采取预热措施。5.3、施工日期施工时间暂定为2010年01月21日-2010年03月16日。六、防电设施安装防电设施的安装施工参见深圳水官高速公路防电棚施工方案七、桥面附属施工桥面附属工程施工参见广深高架桥桥面铺装及桥梁附属工程施工方案八、现场人员组织安排及劳动力计划1、劳动力安排现场总指挥：杨楼城 项目总工：向怀轶 技术负责人：郑洪声安全负责人：徐厚丰 质量负责人：洪宜兴吊车操作工：张 建 黄瑞华 李渝生 郑明忠 （特殊工种资质证）起 重指 挥：冯代友 王小东 汪道均 施 强 （起重指挥资质证）操 作 工：范贤昌 王 伟 赵明忠 杜志华 赵见生 钟 志其它配合人员：吴之飞等4人 （负责支座摆放校验工作）2、组织协调工作组织好人员分工，按照铁路技规相关规定设置铁路安全行车防护。并按高速公路规定设置公路防护设施及防护人员，吊装总指挥、防护人员、驻车站联络员、吊车操作工及重要岗位负责人都配备频率统一的对讲机，统一指挥、协调。3、组织机构管理网络图施工负责人技术负责人操作工小组长吊车司机小组长操作工小组长吊车司机吊车司机操作工配合工起重工起重工 图9-1现场组织机构管理网络图九、安装质量保证措施1、吊装前进行技术交底。2、加强对全体施工人员的质量意识教育，认真执行“百年大计，质量第一”的方针，贯彻“质量就是生命”的思想。3、按照公路桥梁施工规范及质量标准进行施工及工序检验。4、起吊作业严禁碰撞，要轻转慢落钩，避免损伤桥梁，桥墩。平稳落钩、准确就位，纵向横向间隙均匀，力求整齐一致。十、安全措施和文明施工1、安全管理网络图项目部成立以项目经理为组长、以项目副经理和总工为副组长、以各部门负责人为组员的安全领导小组。施工过程按如下管理网络进行安全管理。施工负责人技术负责人操作工小组长吊车司机小组长操作工小组长吊车司机吊车司机操作工配合工起重工起重工 图10-1 安全管理网络图2、安全教育、对现场施工人员，根据各工种进行安全教育。、对T梁要进行清扫，确保T梁吊装时无散落物坠落。、施工场地要保持清洁整齐无杂物。3、安全措施：、施工前与广州铁路局深圳北网工区、工务段、布吉车站等相关单位签订施工安全协议，按运输处的相关要求提报施工封锁计划。工务派设防护人员和驻站联络员按铁路技规设置好防护，严格按照调度封锁命令进行组织施工。、按电气化铁路施工相关要求安装好防电设施。接触网停电及防护由深圳北网工区实施。、施工前，必须认真对现场职工进行吊装安全技术知识教育，并根据工程项目内容和特点，做好安全技术交底(包括交通，作业环境，桥梁的跨距、数量、重量、构件的外形尺寸、梁的编号、梁间距缝隙等)。、进入施工现场的人员须佩戴安全帽,高空作业人员须系好安全带，防止高空坠落。、吊装作业时，作业半径内严禁站人。架梁作业时要由专人统一指挥，架梁人员必须服从指挥，指挥人员应了解现场情况，切忌急躁冒进，草率从事。操作人员严格按“两纪一化”进行作业。、吊装作业时，吊车地基必须牢固可靠；T梁运输车辆的行走道路必须平整坚实，保证不陷车，不倾翻。、用合格的吊索具，钢丝绳捆绑起吊梁时，需用包角垫瓦、木块、麻袋等垫衬，以保护混凝土梁体的棱角，同时也保护钢丝绳不受损，严禁超负荷作业。、吊车操作工和起重指挥必须持证上岗，吊车由专人指挥，遵守“十不吊”规定。、吊装作业时，施工现场设置警戒标志,严禁无关人员穿越，并派专人警戒，防止无关人员误入现场。、吊装作业时，注意对各种线路和管道等设施的保护。、吊装前要仔细检查钢丝绳及吊具，发现问题及时处理或及时更换每日作业完成后要将各种工具及材料清理、堆放整齐，保持施工现场整洁。、施工进程中必须严格遵守起重作业和吊车作业的有关规定和安全操作规程，严禁违章作业和违障指挥。十一、安全事故应急预案跨铁路架梁是本工程的关键工序之一，是安全工作的重中之重，是本工程的关键所在，项目部要组织召开全体架梁人员和抢险队施工班组人员会议，对跨铁路架梁和抢险预案进行安全技术交底，明确分工和责任，做到人人思想上高度重视，工作中认真细致。施工前用于应急救援的机械和设备要落实到位，并保持完好状态，一旦发生意外，立即启动预定方案，立即行动，指挥人员要沉着冷静，抢险人员要全力以赴。11.1 方针与目标坚持“安全第一、预防为主”、“保护人员安全优先、保护环境优先”的方针，贯彻“常备不懈、统一指挥、高效协调、持续改进”的原则。保证各种应急资源处于良好的备战状态；指导应急行动按计划有序地进行；防止因应急行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急行动的快速、有序、高效；充分体现应急救援的“应急精神”。11.2 突发事件风险分析和预防为确保正常施工，预防突发事件以及某些预想不到的、不可抗拒的事件发生，事前有充足的技术措施准备、抢险物资的储备，最大程度地减少人员伤亡、国家财产和经济损失，必须进行风险分析和预防。、突发事件、紧急情况及风险分析根据本工程施工特点及复杂的地质情况，在辩识、分析评价施工中危险因素和风险的基础上，确定本工程重大危险因素是梁体万一倾覆及架桥过程中机械设备万一发生故障从而影响行车。在工地已采取安全管理各种防范措施的基础上，还需要制定应急方案。、突发事件及风险预防措施从以上风险情况的分析看，如果不采取相应有效的预防措施，对工程施工、施工人员的安全造成威胁。11.3 应急策划根据本工程的特点及施工工艺的实际情况，认真的组织了对危险源和环境因素的识别和评价，特制定本项目发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响。其应急准备和响应工作程序见图：危险源及环境因素辩识、评价编制应急预案成立抢险领导小组组建抢险队配备应急物资、设备应急知识教育培训定期评审实施应急预案进行评审、修订未发生发生 图11-1：应急准备和响应工程程序图11.4 应急准备、抢险领导小组成立抢险领导小组，明确责任分工。项目部应急预案领导小组及其人员组成：组 长： 杨楼城15118822701副组长： 郑洪声 13902485093 向怀轶 13927433519组 员：李光平、杨学文、洪宜兴、胡炎林、黄松锦、刘琛、黄进泽、黄金坤、杨子嘉及电工、铆工、民工等共60人抢险班组：切割凿除组组长：李敏宣；吊装清理组组长：胡炎林；后勤组组长：李勉伟；材料设备组组长：黄金坤。主要职责：一旦发生意外，按要求负责梁体的凿除、运输、清理以及后勤保障工作。、应急资源应急资源的准备是应急救援工作的重要保障，项目部应根据潜在的事故性质和后果分析，配备应急资源，包括：线路封锁抢修的设备及物资、救援机械和设备、交通工具、生活保障物资。配备25t汽车吊机2台（在工地周边联系落实好大吨位的汽车，一旦需要时，可及时组织到位）、120KVA发电机一台，空压机风镐4套，气割设备4套、挖机一台以及运输工具等。、组建抢险队，进行应急知识教育培训项目部组建抢险队，队长为杨学文，发现危险时首先抢险队进行抢险，对抢险队和项目部所有人员均进行针对性的应急知识培训。11.5、突发事件应急救援措施、指挥与控制施工过程中施工现场或驻地发生无法预料的需要紧急抢救处理的危险时，应迅速逐级上报，次序为现场、办公室、抢险领导小组、上级主管部门。由小组组长或副组长主持紧急情况处理会议，协调、派遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。若发生意外事故危害行车安全时，现场的施工负责人要立即布置工地进行防护，禁止让列车接近危险地段，并立即通知项目部领导、公司调度及公司值班领导（项目部值班电话：市电0755-28725924），同时应立即组织人员进行抢修，尽最大限度减少对列车的干扰。、应急报警立即用对讲机通知车站联络员，通报故障线路里程及相关情况，以便及时封锁线路；若对讲机失效，无法联系驻站联络员，应立即采取其他通信设施报公司调度，由公司调度报股份公司行车调度；及时上报后，工地负责人应立即组织人员加强故障线路两头防护工作，在故障线路前后按规定设好响墩及停车信号，防护人员应在原地监视，若有列车应立即打停，同时一级一级向上汇报情况；若需打停列车而没有信号旗、信号灯时，白天，迎着列车方向双手高举上下急速摆动；夜间燃明火，急速上下摆动；情况紧急时可将金属线横置两条钢轨间，造成红光带；、实施救援抢救组到达出事地点，在项目经理指挥下分头进行工作。保卫组保持抢险救援通道的通畅，引导抢险救援人员及车辆的进入。设置事故现场警戒线、岗，安排寻找受伤者及安排非重要人员撤离到集中地带，维持工地内抢险救护的正常运作。防护组负责把出事地点附近的作业人员疏散到离安全地带，并进行警戒不准闲人靠近。抢险组在排除无其他危险源的情况下，立即救护伤员：边联系救护车，边及时进行止血包扎，用担架将伤员抬到车上送往医院。对掉梁的处理由经理指挥架梁人员进行切割吊离。事故应急抢险完毕后，封闭事故现场直到收到明确解除指令。进行事故调查，找出事故原因、责任人以及制订防止再次发生类似的整改措施，并对应急预案的有效性进行评审、修订。技术人员制定恢复生产方案。向公司安质部书面汇报事故调查、处理的意见。紧急事故发生上报现场负责人抢险领导小组抢险方案确定物资、设备到位进行抢险现场处置、送医院抢救抢险结束、恢复生产措施及善后处理、进行总结上报监理、业主、设计院人员伤亡图11-2：应急事故发生处理流程图、万一发生梁体倾覆抢险应急救援预案如一旦发生梁体倾覆，由项目部第一责任人（项目经理）立即启动应急抢险预案：、立即将现场的紧急情况，在第一时间内向广州铁路（集团）公司调度所、设备管理单位、行车组织单位等部门及时如实上报，并申请封锁线路，保证无列车误入事发地点，直至恢复线路开通。、立即组织人员封锁隔离现场，后勤、医务人员要迅速建立生活和医疗点，保障生活供应和医疗服务。并配备好接送人员的车辆。、立即组织抢险人员、机械设备，切割梁体、凿除梁体砼，将砼梁板分成数段，首先切割、凿除既有线路限界以内部分，吊出既有线路限界以外，并及时进行清理现场，补充道碴。同时清理铁路两侧限界以外的梁体，并且及时外运，将对外界的影响缩小到最小程度。、与工务段协商并签订安全协议，一旦发生意外，项目部抢险队清理梁体等障碍物后，损坏的既有行车线路，请工务段负责既有线钢轨、枕木等的更换，确保行车线路的恢复。当线路抢修恢复，经检查达到开通条件后及时向铁路有关部门汇报，并申请列车慢行，包括第一、第二、第三趟通过列车的限速要求，以保证列车的安全运行。、通讯项目部必须将110、120、项目部应急领导小组成员的手机号码、企业应急领导组织成员手机号码明示于工地显要位置。工地抢险指挥及保安员应熟知这些号码。、警戒与治安安全保卫小组在事故现场周围建立警戒区域实施交通管制，维护现场治安秩序。、人群疏散与安置疏散人员工作要有秩序的服从指挥人员的疏导要求进行疏散，做到不惊慌失措，勿混乱、拥挤。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
