采掘机械试卷库.doc

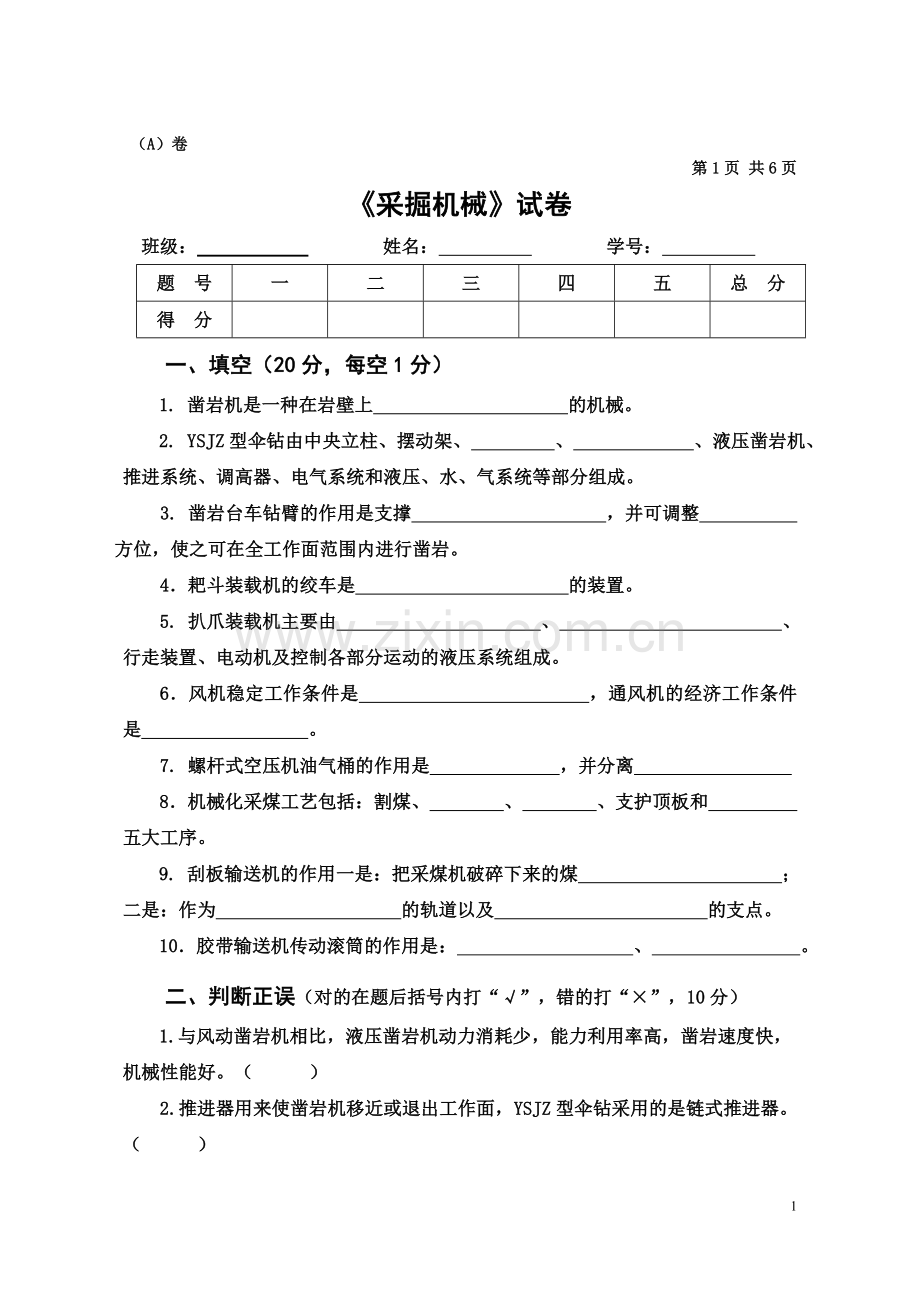

（A）卷
　　　　　　　　　　　　　　 　 第1页 共6页
《采掘机械》试卷
班级： 　　　　姓名：　　　　　　　　　学号：　　　　　　　　
题 号
一
二
三
四
五
总 分
得 分

一、填空（20分，每空1分）
1. 凿岩机是一种在岩壁上 的机械。
2. YSJZ型伞钻由中央立柱、摆动架、 、 、液压凿岩机、推进系统、调高器、电气系统和液压、水、气系统等部分组成。
3. 凿岩台车钻臂的作用是支撑 ，并可调整 方位，使之可在全工作面范围内进行凿岩。
4．耙斗装载机的绞车是 的装置。
5. 扒爪装载机主要由 、 、行走装置、电动机及控制各部分运动的液压系统组成。
6．风机稳定工作条件是 ，通风机的经济工作条件是 。
7. 螺杆式空压机油气桶的作用是 ，并分离
8．机械化采煤工艺包括：割煤、 、 、支护顶板和 五大工序。
9. 刮板输送机的作用一是：把采煤机破碎下来的煤 ；二是：作为 的轨道以及 的支点。
10．胶带输送机传动滚筒的作用是： 、 。
二、判断正误（对的在题后括号内打“√”，错的打“×”，10分）
1.与风动凿岩机相比，液压凿岩机动力消耗少，能力利用率高，凿岩速度快，机械性能好。（ ）
2.推进器用来使凿岩机移近或退出工作面，YSJZ型伞钻采用的是链式推进器。（ ）

第2页 共6页
3．对于矿井淋水大，水的酸碱度高，以及在出风井中，由于腐蚀严重，应选用光面钢丝绳。（ ）。
4.SGZ—630/150C型刮板输送机采用头部卸载方式卸载。（ ）
5. 双向运输胶带输送机主要用于掘进工作面巷道正、反两个方向的同时运输。（ ）
三、选择填空（将正确的题号填在题中括号内，20分）
1. （ ）是将一台或数台凿岩机连同推进装置一起安装在钻臂导轨上，并配以行走机构使用，实现机械化。
①凿岩台车 ②装载机 ③掘进机
2. （ ）的作用是在钻爆法掘进巷道时把爆破下来的煤或岩石装入矿车或输送机中。
①凿岩台车 ②装载机 ③掘进机
3．离心式通风机应在闸门（ ）的情况下启动。
①全开 ② 全关 ③ 半开
4（ ）是评价工作条件相同，介质相同的空气压缩机经济性优劣的重要指标。
①比功率 ②轴功率 ③输出功率
5. 采煤机螺旋滚筒端盘上截齿的安装角大多为（ ）。
①零角 ②正角 ③负角
6．内注式单体液压支柱所用工作液体为( )
①水 ②液压油 ③乳化液
7．（ ）使绕过链轮的刮板链迅速脱离链轮，避免链轮继续拖卷堆积并卡住刮板链，造成断链或打牙等事故。
①舌板 ②拨链器 ③压链块
8．（ ）用来调节刮板输送机的长度，以适应工作面长度变化的需要，有0.5m和1m两种长度。
① 标准溜槽 ②过渡槽 ③调节槽
9．（ ）输送机是机械化采煤工作面顺槽中的主要运煤设备，也可用于掘进工作面的运输。 第3页 共6页
①普通型带式 ②绳架吊挂带式 ③可伸缩带式
10．（ ）可用于输送机向上、向下运输时的制动。
①塞带逆止器 ②滚柱逆止器 ③液压盘式制动器
四、计算题（8分）
已知某水泵的总扬程=215m，流量=288m3/h，求该水泵的有效功率。如果该水泵的效率为79%，求该水泵的轴功率（矿水密度ρ=1020kg/m3）。

五、问答题（42分）
1．抓岩机的主要功用是什么？它有哪几部分组成?（7分）

2．图1为某掘进机的喷雾冷却系统，看懂系统回答问题。 （8分）
1）叙述该系统的作用。
2）写出内、外喷雾系统及洒水喷嘴的水流线路。

第4页 共6页

图1 掘进机喷雾冷却系统

3. 提升机调绳离合器的作用是什么？叙述调绳操作的步骤。（12分）

第5页 共6页
4．图2为某采煤机截割部的减速系统，看懂系统回答问题。（7分）
1）该系统为几级减速？说明固定减速器及摇臂中各为几级减速，摇臂中最后一级为何种减速方式？
2）齿轮5、6、7、8叫什么轮？在系统中起何作用？

图2 采煤机截割部减速系统

5. 图3是液压支架升架、降架、推移输送机和移架的液压系统图，读懂该图回答问题。（8分）
1）液压支架升架、降架是由哪个液压元件控制的？升架时该元件处于何种位置、降架时又处于何种位置？
2）液压支架推移输送机和移架由哪个液压元件控制的？推移输送机时该元件处于何种位置、移架时又处于何种位置？
第6页 共6页

图3 液压支架工作原理
1—顶梁；2—立柱；3—输送机；4—底座；5—推移千斤顶；6—安全阀；7—液控单向阀；
8、9—操纵阀；10—乳化液泵站； 11—主回液管；12—主供液管

（B）卷
　　　　　　　　　　　　　　　　　　 　 第1页 共5页
《采掘机械》试卷
班级： 　　　　姓名：　　　　　　　学号：　　　　　　　　
题 号
一
二
三
四
五
总 分
得 分

一、填空（10分，每空1分）
1．伞钻在凿岩过程中，推进器必须在 ，不能 。
2．下料筐是立井施工期间向井下运送 及 的专用容器。
3. 空气压缩设备是指 的整套设备。
4．根据液压支架与围岩的相互作用和维护回采空间的方式可分为 、
和 三种基本架型。
5．刮板输送机盲轴的作用是与 输出轴共同支撑 。
二、判断正误（对的在题后括号内打“√”，错的打“×”，20分）
1. 凿岩台车是将一台或数台凿岩机连同推进装置一起安装在钻臂导轨上，并配以行走机构使用的机械。（ ）
2. 目前我国生产和研制的掘进机中，煤巷一般用全断面掘进机，岩巷一般用部分断面掘进机。（ ）
3．一般选用钢丝绳捻向的原则是与钢丝绳在提升机滚筒上缠绕时的螺旋方向一致，这样绳在缠绕时就不会松动。（ ）
4. 水泵的调节闸阀是用来调节水泵的扬程和流量，打开调节闸阀启动水泵可避免电机过载。（ ）
5．离心式通风机可采用反转反风。（ ）
6．风包的主要作用是缓和空气压缩机内排出气流的周期性脉动，以稳定输气管道中的压力，分离空气中的油和水，并储存一定数量的压气。（ ）
7．喷雾泵站是向综采工作面的液压支架或高档普采工作面的外注式单体液压支柱输送高压乳化液的设备，是液压支护设备的动力源。（ ）

第2页 共5页
8. 刮板输送机紧链装置的作用是在紧链时用它来拉紧链条（ ）。
9. 桥式转载机与刮板输送机相比，主要不同点是，机身有一段悬桥结构，用来与可伸缩胶带输送机搭接，机头部有机头小车。（ ）
10. 普通型带式输送机是机械化采煤工作面顺槽中的主要运煤设备，也可用于掘进工作面的运输。（ ）
三、选择填空（将正确的题号填在题中括号内，20分，2分/题）
1. 伞钻的（ ）安装在立柱顶盘的支座上，它能稳定的将钻架支撑固定在井臂上，它与立柱构成钻架工作时固定不动的架体。
① 支撑臂 ② 动臂 ③ 推进器
2. 目前煤矿建井应用最广的抓岩机是（ ）。
①靠壁式 ②环形轨道式 ③中心回转式 ④长绳悬吊式
3. （ ）装载机是一种连续作业的装载机。
①耙斗 ②铲斗 ③扒爪
4．提升容器中只能在开凿立井时使用的是 。
①箕斗 ②罐笼 ③矿车 ④吊桶
5．提升机深度指示器有牌坊式、圆盘式和数字式三种，（ ）是最先进，目前用的最多的一种深度指示器。
①牌坊式 ②圆盘式 ③数字式
6．（ ）是一种潜入水中以压缩空气为动力的水泵。
①气动潜水泵 ②IS型水泵 ③喷射泵
7．空压机上设置了超压保护装置，其中安装在储气罐上的是（ ）。
① 安全阀 ② 卸荷阀 ③ 减荷阀
8. 综合机械化采煤工作面采用（ ）支护顶板。
①金属摩擦支柱 ②单体液压支柱 ③液压支架 ④金属铰接顶梁
9.（ ）溜槽在溜槽中部设有检查口，常用的检查口有横拉插板式、铰链曲折式和上下分体式。
①封底式 ②敞底式 ③焊接式

第3页 共5页
10．（ ）用于支承重段输送带，（ ）用于支承空段输送带。
①槽形托辊 ②平形托辊 ③缓冲托辊
四、计算题（8分）
有一风机全压为2200Pa，风量为240 m3/h，效率为85％，试计算通风机的有效功率和轴功率。

五、问答题（42分）
1. 图1是 ZC—60B型侧卸式铲斗装载机履带行走机构的传动系统，读懂该系统回答问题。（8分）

图1 ZC—60B型侧卸式铲斗装载机履带行走机构传动系统
（1）该传动系统是几级减速？
（2）齿轮Z2起何作用？
第4页 共5页
（3）若机器右转弯，哪侧履带电动机断电关闭，哪侧电动机通电开启？此时哪侧制动轮要制动？
（4）若要装载机急转弯，两侧履带电动机应如何？
2. 掘进机由哪几部分组成？（6分）

3．说明D280-43×3型水泵型号的含义？水泵正常工作应具备什么？（7分）

4．图2为某采煤机的喷雾冷却系统，叙述喷雾冷却系统的冷却水流动线路。（10分）
第5页 共5页

图2 为某采煤机的喷雾冷却系统

5．胶带输送机与刮板输送机比较有哪些优、缺点？（11分）

（C）卷
　　　　　　　 　 第 1页 共5页
《 采 掘 机 械 》试卷
班级： 　　　　　　姓名：　　　　　　　　　学号：　　　　　　　　
题 号
一
二
三
四
五
总 分
得 分

一、填空（20分）
1.凿岩机按其所用动力的不同可分为 、 、 和 四类；
2．伞钻调高器的作用是 。
3．伞钻在凿岩过程中，推进器必须在 ，不能 。
4. 凿岩台车主要由推进器、钻臂、 、 、
、 、液压系统、压气和供水系统等组成。
5.掘进机具有 、 、 ，自己行走，喷雾降尘等功能。
6.采煤机的四检内容包括： 、 、 和 。
7.胶带输送机的拉紧装置应尽量布置在 处，以使拉紧装置的 最小、张紧响应速度最快。
二、判断正误（每题2分，共20分）
1.与风动凿岩机相比，液压凿岩机动力消耗少，能力利用率高，凿岩速度快，机械性能好。（ ）
2．在伞钻的液压系统中液压马达用于将机械能转变为压力能，为液压系统提供能量。（ ）
3.耙斗装载机的耙斗是在绞车的牵引下往复运动，以扒取松散的煤岩。（ ）
4.D型离心式水泵的泵轴与固定部分之间采用填料密封。（ ）
5.水泵的调节闸阀是用来调节水泵的扬程和流量，打开调节闸阀启动水泵可避免电机过载。（ ）
第2页 共5页
6.JK型提升机采用油压盘闸制动器，靠弹簧产生的制动力抱闸，靠油压松闸。（ ）
7.多绳摩擦提升机一般选用光面钢丝绳。（ ）
8.目前我国生产和研制的掘进机中，煤巷一般是全断面掘进机，岩巷一般是部分断面掘进机。（ ）
9.对于双滚筒采煤机，两个滚筒采取相对的旋转方向，即左滚筒为右螺旋，右滚筒为左螺旋方向。（ ）
10.胶带输送机制动装置的作用有两个：一是正常停机，二是紧急停机。（ ）
三、计算题（8分）
有一风机全压为2000Pa，风量为250 m3/h，效率为80％，试计算通风机的有效功率和轴功率。

四、问答题（52分）
1．下图为抓岩机的气动系统原理图，试分析当抓斗抓紧物料进行提升时各换向阀均应处于什么位置？（要写出各换向阀名称）（12分）
第3页 共5页

2. 装载机有何功用？扒爪装载机由哪几大机构组成？（8分）

第 4页 共5页

3. 空气压缩设备主要由哪几部分组成？煤矿最常用的是哪种形式的空压机？（8分）

4.刮板输送机由哪几大部分组成？各部分包括哪些部件？（9分）

第 5页 共5页
5．简述液压支架的组成及各部分的作用（15分）

（D）卷
　　　　　　　　　　　　　　　　　　 　 第 1页 共5页
《 采 掘 机 械 》试卷
班级： 　　　　　　姓名：　　　　　　　学号：　　　　　　　　
题 号
一
二
三
四
五
总 分
得 分

一、填空（22分，每空1分）
1. HZ—4型中心回转式抓岩机主要由抓斗、 、
、主机架和司机室、气动系统及吊盘固定装置等组成。
2．凿岩台车钻臂的作用是支撑 ，并可调整 方位，使之可在全工作面范围内进行凿岩。
3．通风机按气流在风机中的流动方向可分为 和 两大类风机。
4.螺杆式空压机油气桶的作用是 ，并分离
5.采煤机的作用是完成 和 这两道工序。
6.液压支架的五检内容为 、 、 、
和 。
7.胶带输送机工作时，电动机经传动装置带动 转动，主动滚筒通过与 之间的摩擦力带动胶带及胶带上的货物一起运行。
8．胶带输送机上的胶带所采用的连接方法有 、
和 。
二、选择填空（将正确的题号填在题中括号内，18分，每题2分）
1. 目前煤矿建井应用最广的抓岩机是（ ）。
①靠壁式 ②环形轨道式 ③中心回转式 ④长绳悬吊式
2.（ ）是将一台或数台凿岩机连同推进装置一起安装在钻臂导轨上，并配以行走机构使用，实现机械化。
①伞钻 ②凿岩台车 ③装载机
3.装载机的作用是在（ ）掘进巷道时把爆破下来的煤或岩石装入矿车或输送机中。
第2页 共5页
①部分断面掘进机 ②全断面掘进机 ③钻爆法 ④掘进机法
4.（ ）装载机是一种连续作业的装载机。
①扒爪 ②铲斗 ③耙斗
5.轴流式通风机的扩散风筒的作用是把出口气流的（ ）。
① 静压转为动压 ② 全压转为静压 ③ 动压转为静压
6.空压机上设置了超压保护装置，其中安装在储气罐上的是（ ）。
① 安全阀 ② 卸荷阀 ③ 减荷阀
7.刮板输送机紧链装置的作用是在紧链时用它来（ ）。
①卡住刮板 ②拉紧链条 ③制动链轮 ④制动电动机
8.桥式转载机的作用是将工作面刮板运输机运出的煤转载到顺槽的（ ）上。
①胶带运输机 ②刮板运输机 ③矿车 ④煤仓
9.综合机械化采煤工作面采用（ ）支护顶板。
①金属摩擦支柱 ②单体液压支柱 ③液压支架 ④金属铰接顶梁
三、计算题（8分）
已知某水泵的总扬程=155m，流量=155m3/h，求该水泵的有效功率。如果该水泵的效率为78%，求该水泵的轴功率。

四、问答题（52分） 第 3页 共5页
1．结合下图说明伞钻由哪几部分组成，并说明各组成部分的作用。（15分）

第 4页 共5页
2.凿岩机有何作用？风动凿岩机由哪几大机构组成？（7分）

3.试叙述掘进机的组成及各部分作用（15分）

第 5页 共5页
4.试述提升机深度指示器的作用。（8分）

5.采煤机在什么情况下应采取防滑措施?防滑装置有哪几种类型?（7分）
