第二学期《 机械制图》期末试卷（A卷）

系部 班级 学号 姓名
题　目
一
二
三
四
五
六
七
总得分
得　分

本题得分

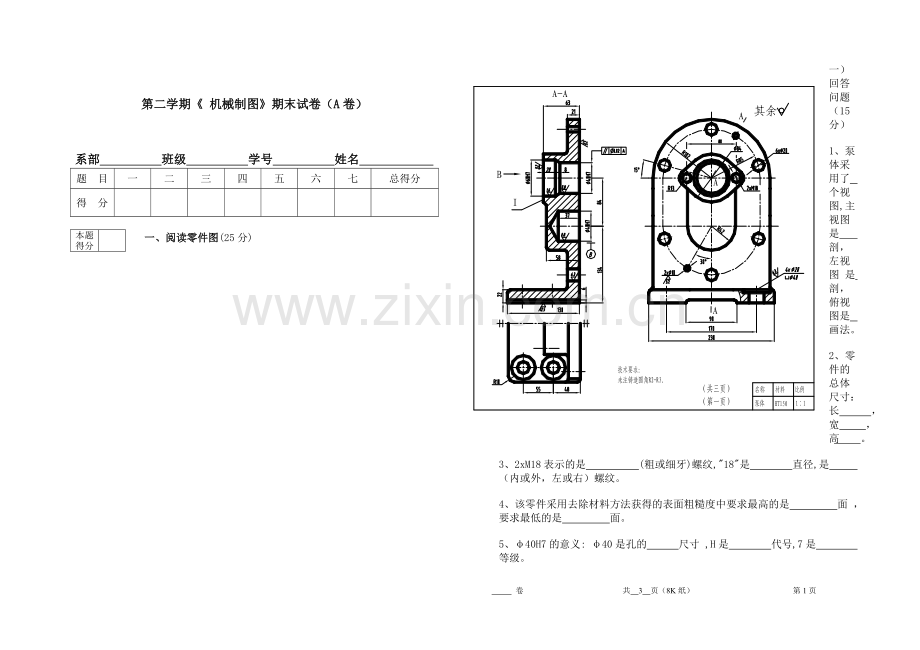

一、阅读零件图(25分)
一）回答问题（15分）
1、泵体采用了 个视图,主视图是 剖，左视图 是 剖，俯视图是 画法。
2、零件的总体尺寸：长 ， 宽 ，高 。
3、2xM18表示的是 (粗或细牙)螺纹,"18"是 直径,是 （内或外，左或右）螺纹。
4、该零件采用去除材料方法获得的表面粗糙度中要求最高的是 面 ，要求最低的是 面。
5、φ40H7的意义: φ40是孔的 尺寸 ,H是 代号,7是 等级。

二）画出Ⅰ处结构的B局部视图（10分）。

系部 班级 学号 姓名
本题得分

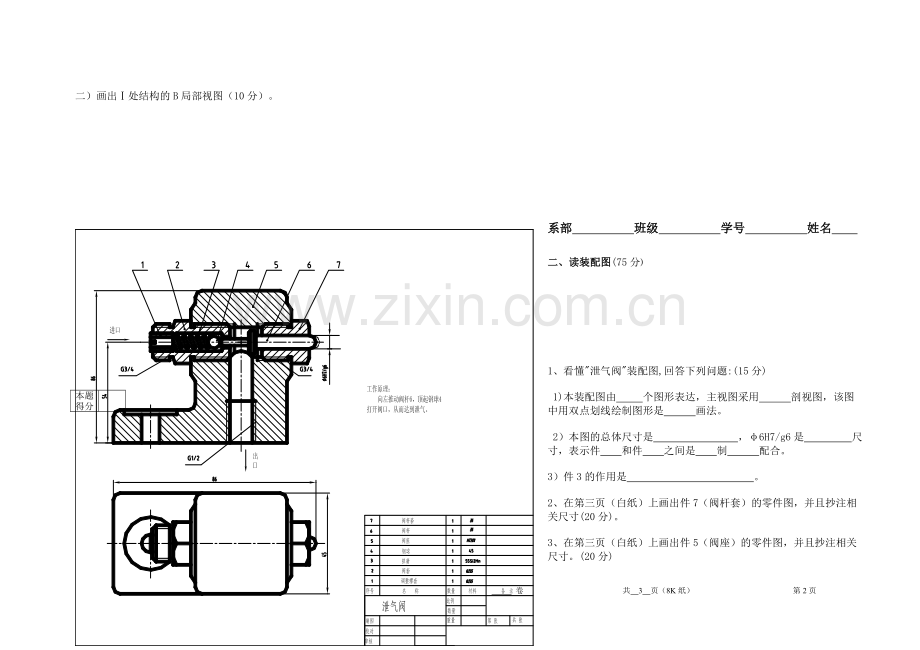

二、读装配图(75分)

1、看懂"泄气阀"装配图,回答下列问题:(15分)
1)本装配图由 个图形表达，主视图采用 剖视图，该图中用双点划线绘制图形是 画法。
2）本图的总体尺寸是 ，φ6H7/g6是 尺寸，表示件 和件 之间是 制 配合。
3）件3的作用是 。
2、在第三页（白纸）上画出件7（阀杆套）的零件图，并且抄注相关尺寸(20分)。
3、在第三页（白纸）上画出件5（阀座）的零件图，并且抄注相关尺寸。(20分)
4、在第三页（白纸）上画出件6（阀杆）的零件图，并且标注全部尺寸。(20分)

系部 班级 学号 姓名
第3页
　 卷 共 3 页（8K纸）
