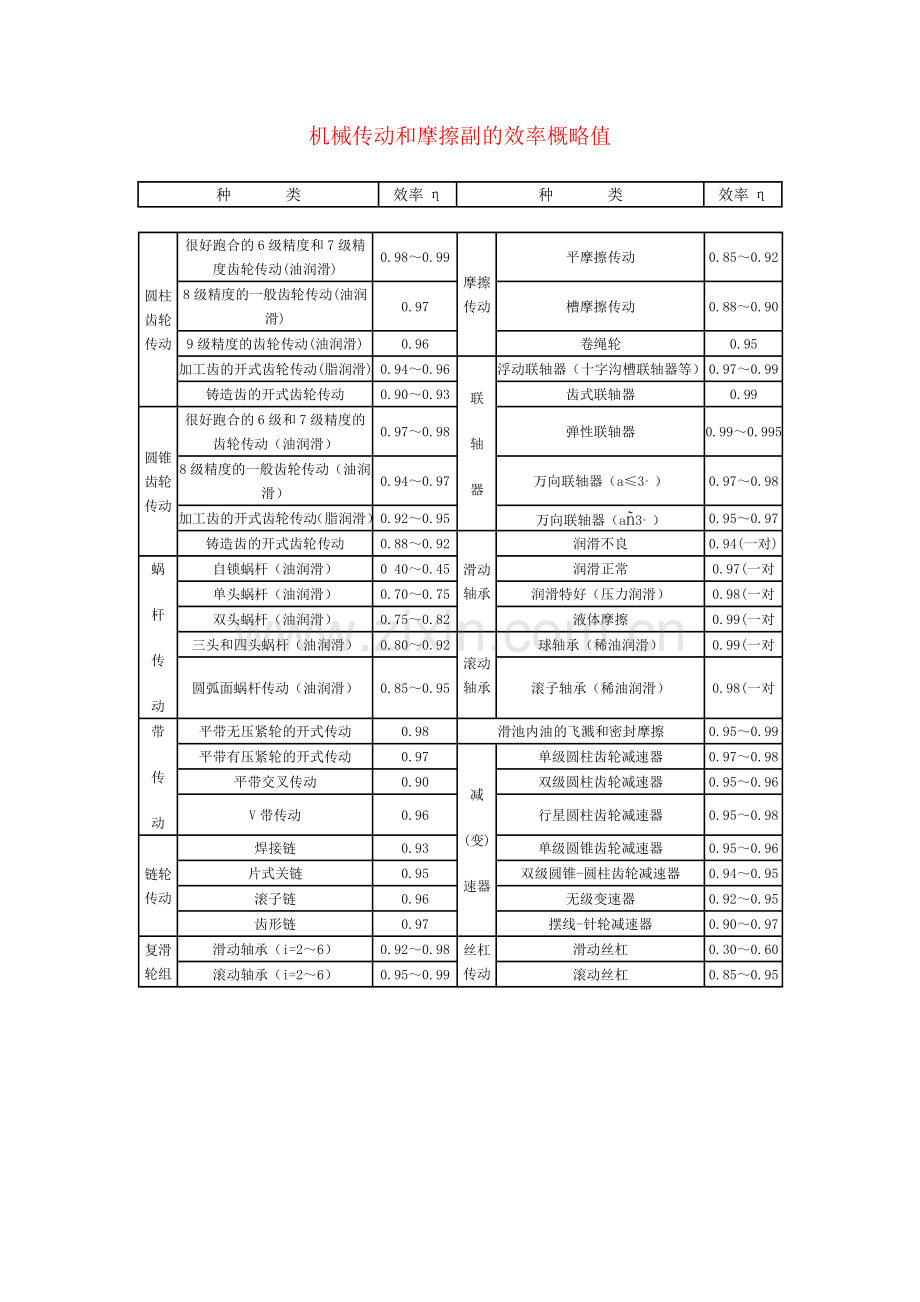

机械传动和摩擦副的效率概略值
种    类
效率η
种    类
效率η

圆柱齿轮传动
很好跑合的6级精度和7级精度齿轮传动(油润滑)
0.98～0.99
摩擦传动
平摩擦传动
0.85～0.92
8级精度的一般齿轮传动(油润滑)
0.97
槽摩擦传动
0.88～0.90
9级精度的齿轮传动(油润滑)
0.96
卷绳轮
0.95
加工齿的开式齿轮传动(脂润滑)
0.94～0.96
联
轴
器
浮动联轴器（十字沟槽联轴器等）
0.97～0.99
铸造齿的开式齿轮传动
0.90～0.93
齿式联轴器
0.99
圆锥齿轮传动
很好跑合的6级和7级精度的齿轮传动（油润滑）
0.97～0.98
弹性联轴器
0.99～0.995
8级精度的一般齿轮传动（油润滑）
0.94～0.97
万向联轴器（a≤3。）
0.97～0.98
加工齿的开式齿轮传动（脂润滑）
0.92～0.95
万向联轴器（añ3。）
0.95～0.97
铸造齿的开式齿轮传动
0.88～0.92
滑动轴承
润滑不良
0.94(一对)
蜗
杆
传
动
自锁蜗杆（油润滑）
0 40～0.45
润滑正常
0.97(一对
单头蜗杆（油润滑）
0.70～0.75
润滑特好（压力润滑）
0.98(一对
双头蜗杆（油润滑）
0.75～0.82
液体摩擦
0.99(一对
三头和四头蜗杆（油润滑）
0.80～0.92
滚动轴承
球轴承（稀油润滑）
0.99(一对
圆弧面蜗杆传动（油润滑）
0.85～0.95
滚子轴承（稀油润滑）
0.98(一对
带
传
动
平带无压紧轮的开式传动
0.98
滑池内油的飞溅和密封摩擦
0.95～0.99
平带有压紧轮的开式传动
0.97
减
(变)
速器
单级圆柱齿轮减速器
0.97～0.98
平带交叉传动
0.90
双级圆柱齿轮减速器
0.95～0.96
V带传动
0.96
行星圆柱齿轮减速器
0.95～0.98
链轮传动
焊接链
0.93
单级圆锥齿轮减速器
0.95～0.96
片式关链
0.95
双级圆锥-圆柱齿轮减速器
0.94～0.95
滚子链
0.96
无级变速器
0.92～0.95
齿形链
0.97
摆线-针轮减速器
0.90～0.97
复滑轮组
滑动轴承（i=2～6）
0.92～0.98
丝杠传动
滑动丝杠
0.30～0.60
滚动轴承（i=2～6）
0.95～0.99
滚动丝杠
0.85～0.95
