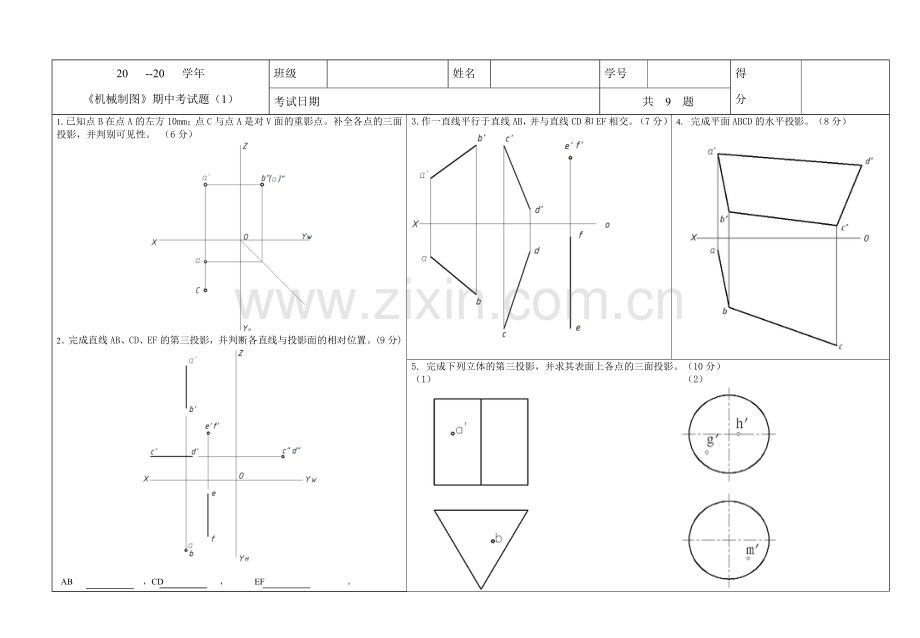

《机械识图与项目训练》试卷1.doc_第1页
第1页 / 共4页
《机械识图与项目训练》试卷1.doc_第2页
第2页 / 共4页
《机械识图与项目训练》试卷1.doc_第3页
第3页 / 共4页
《机械识图与项目训练》试卷1.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

20 -20 学年机械制图期中考试题(1)班级姓名学号得分考试日期共 9 题1. 已知点B在点A的左方10mm;点C与点A是对V面的重影点。补全各点的三面投影,并判别可见性。 (6分)2。完成直线AB、CD、EF的第三投影,并判断各直线与投影面的相对位置。(9分) AB ,CD , EF 。3.作一直线平行于直线AB,并与直线CD和EF相交。(7分)4. 完成平面ABCD的水平投影。(8分) 5. 完成下列立体的第三投影,并求其表面上各点的三面投影。(10分)(1) (2) 6. 完成被切割立体的三面投影。(20分)(1)(2) 7. 完成下列立体的三面投影。(20分)(1)(2)8. 标注组合体尺寸,尺寸次图中量取,并取整数。 (10分)9. 根据组合体的三视图,画出正等轴测图。 (10分)
