第一学期《 机械制图 》期末试卷（A卷）
系部 班级 学号 姓名
题　目
一
二
三
四
五
六
七
总得分
得　分

本题得分

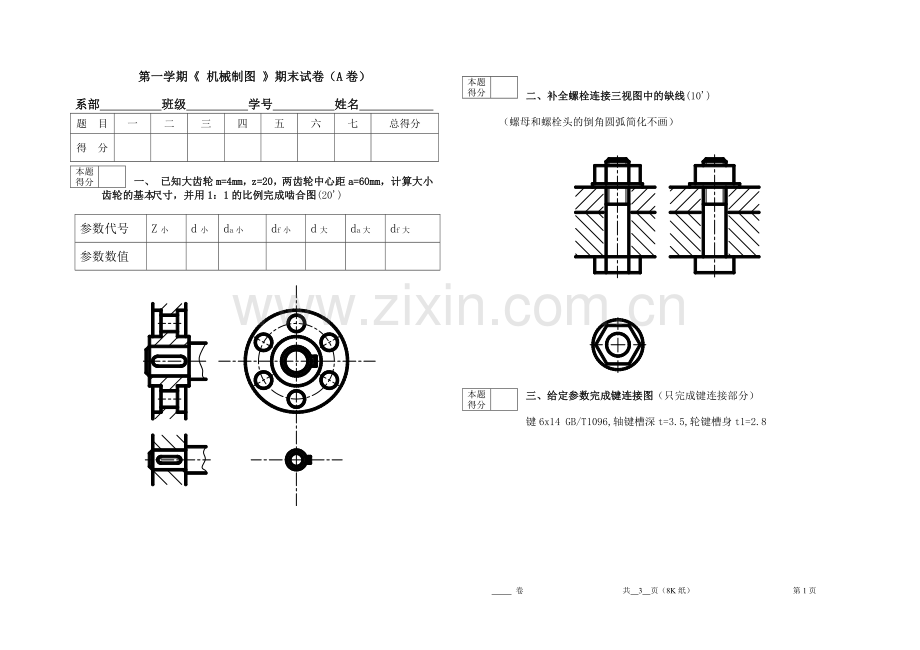

一、 已知大齿轮m=4mm，z=20，两齿轮中心距a=60mm，计算大小齿轮的基本尺寸，并用1：1的比例完成啮合图(20')
参数代号
Z小
d小
da小
df小
d大
da大
df大
参数数值

本题得分

二、补全螺栓连接三视图中的缺线(10')
（螺母和螺栓头的倒角圆弧简化不画）

本题得分

三、给定参数完成键连接图（只完成键连接部分）
键6x14 GB/T1096,轴键槽深t=3.5,轮键槽身t1=2.8

系部 班级 学号 姓名
本题得分

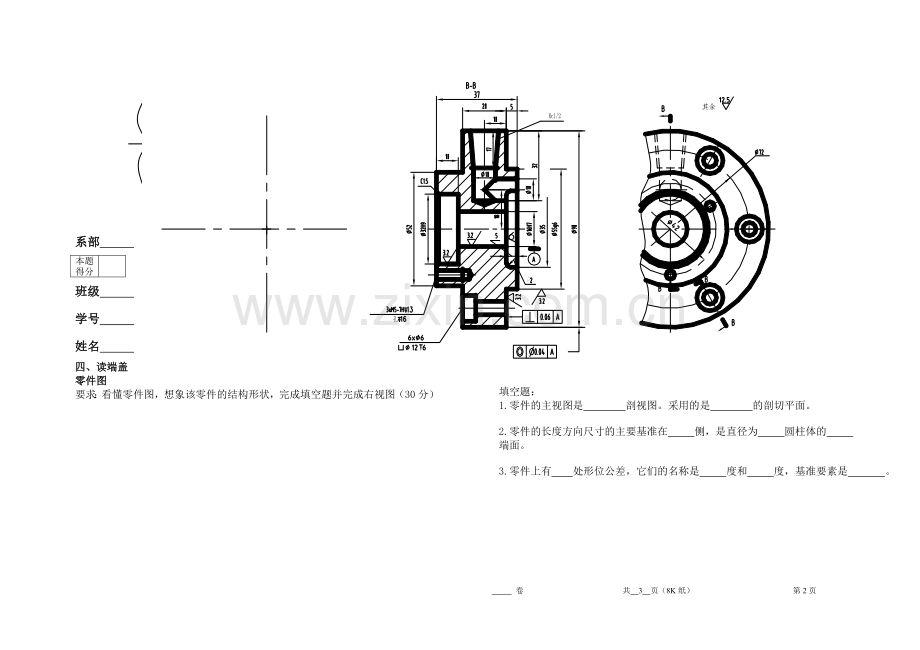

四、读端盖零件图
要求：看懂零件图，想象该零件的结构形状，完成填空题并完成右视图（30分）
填空题：
1.零件的主视图是 剖视图。采用的是 的剖切平面。
2.零件的长度方向尺寸的主要基准在 侧，是直径为 圆柱体的 端面。
3.零件上有 处形位公差，它们的名称是 度和 度，基准要素是 。

4.该零件左端面凸缘有 个螺孔，公称尺寸是 ，螺纹长度是 。
5.该零件左端面有 个沉孔，尺寸是 。

系部 班级 学号 姓名
本题得分

五、看托架零件图，回答问题（30'）

问题
1、表达该零件所用的一组图形分别是
、 、 、 。
2、此零件的连接部分是一个 形肋板，
肋板厚度分别为 和 。
3、M10-6H螺孔的定位尺寸是 ，
φ15圆孔的定位尺寸是 。
4、 的基本尺寸是 ，
上偏差是 ，下偏差是 ，
公差是 。
5、画出C向局部视图。
