200 ~200 学年 学期
卷 共 3页 第 1页
考生注意：
考试科目
机械设计基础
班级

姓名

学号

凡姓名、学号写在装订线外的试卷作废。
………………装……………………………………订…………………………………………线………

一、 填空题 （每空格1.5 分，共30分）
1．蜗杆传动的主要失效形式是 、 和磨损。
2．圆柱普通螺纹的牙型角为________度。
3．在曲柄摇杆机构中, 只有____ 为主动件时, 才会出现止点位置。
4．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，
这个机构叫__ 机构。
阿 5。阿基米德蜗杆传动的正确啮合条件是：蜗杆的轴向模数应等于蜗轮的 ,
蜗杆 应等于蜗轮的端面压力角，蜗杆分度圆导程角应等于蜗轮
分度圆 角，且两者 旋向相同。
6．渐开线齿轮 的特性称为中心距可分性。
7．圆柱普通螺纹的公称直径是指 径。
8．直齿圆锥齿轮的标准模数规定在____端的 圆上。
9．对于正确安装的一对渐开线圆柱齿轮，其啮合角等于 圆上的 角。
10．规定渐开线标准斜齿圆柱齿轮____ 面上的参数为标准值。
11．在渐开线标准圆柱齿轮分度圆上，相邻两齿同侧齿廓间的弧长称为____ 。
12．从动件位移与凸轮转角的关系曲线称为____ 。
13．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。
14．以滑块为主动件的曲柄滑块机构有____个止点位置。

二、是非题 （每小题1.5分，共15分）
1. 在实际生产中，平面四杆机构的止点位置对工作都是不利的。（ ）
2．仿形法加工的齿轮比范成法加工的齿轮精度低。（ ）

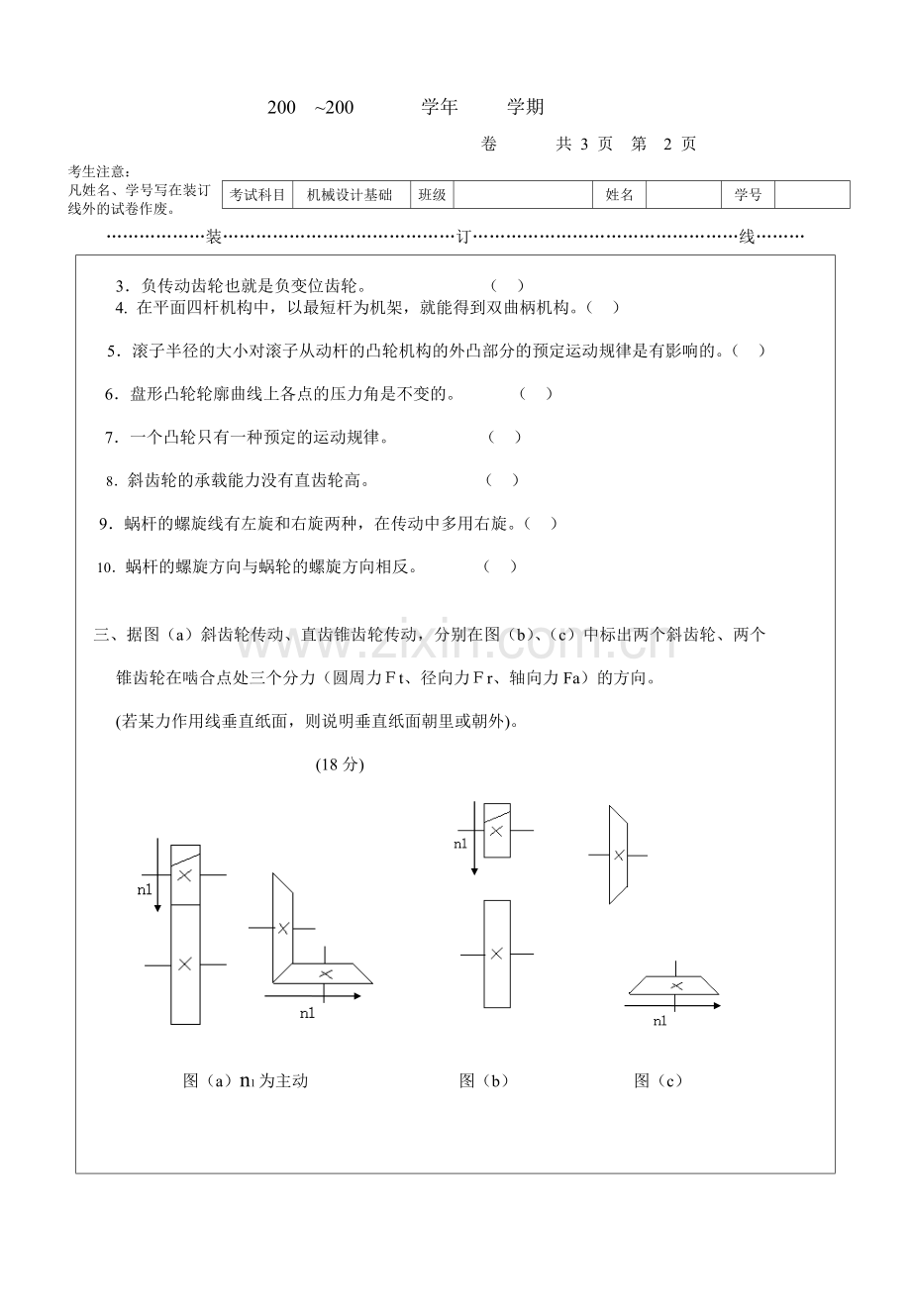

200 ~200 学年 学期
卷 共 3 页 第 2 页
考生注意：
考试科目
机械设计基础
班级

姓名

学号

凡姓名、学号写在装订线外的试卷作废。
………………装……………………………………订…………………………………………线………

3．负传动齿轮也就是负变位齿轮。 （ ）
4. 在平面四杆机构中，以最短杆为机架，就能得到双曲柄机构。（ ）
5．滚子半径的大小对滚子从动杆的凸轮机构的外凸部分的预定运动规律是有影响的。（ ）
6．盘形凸轮轮廓曲线上各点的压力角是不变的。 （ ）
7．一个凸轮只有一种预定的运动规律。 （ ）
8．斜齿轮的承载能力没有直齿轮高。 （ ）
9．蜗杆的螺旋线有左旋和右旋两种，在传动中多用右旋。（ ）
10．蜗杆的螺旋方向与蜗轮的螺旋方向相反。 （ ）

三、据图（a）斜齿轮传动、直齿锥齿轮传动，分别在图（b）、（c）中标出两个斜齿轮、两个
锥齿轮在啮合点处三个分力（圆周力Ｆt、径向力Ｆr、轴向力Fa）的方向。
(若某力作用线垂直纸面，则说明垂直纸面朝里或朝外)。
(18分)

图（a）n1为主动 图（b） 图（c）

200 ~200 学年 学期
卷 共 3页 第 3页
考生注意：
考试科目
机械设计基础
班级

姓名

学号

凡姓名、学号写在装订线外的试卷作废。
………………装……………………………………订…………………………………………线………

四、如图示，已知两对标准直齿圆柱齿轮传动的标准中心距a1=a2=160 mm, 轮1与轮3的模数相同，
齿数Z2 = 20，Z3 = 30，Z4 = 50，求这四个齿轮的模数及轮1的齿数Z1。 （15）

五、有一个标准直齿圆柱齿轮，测量其齿顶圆直径d a =106.40 mm , 齿数Z = 25 ，问是哪一
种齿制的齿轮，模数为多少？压力角为多少？ （8分）

六、计算下列运动链的自由度（若有复合铰链、局部自由度或虚约束，须明确指出）。（14分）

（a） (b)

机械设计试题3 答案
一、填空题
1、胶合 点蚀 2、60 3、摇杆
4、双曲柄 5、端面模数 轴向压力角 螺旋 螺旋
6、不因中心距变化而改变传动比
7、大 8、大 分度
9、分度 压力 10、法 11、齿距
12、从动件位移线图 13、大于 14、2
二、是非题
1× 2√ 3× 4× 5√ 6× 7√ 8× 9√ 10×
三、

(b) (c)
图(b)中Ft1的作用线垂直纸面箭头朝外，
Ft2的作用线垂直纸面箭头朝里。
中图(c) Ft1的作用线垂直纸面箭头朝里，
Ft2的作用线垂直纸面箭头朝外。
四、（1）据a2 = m(z3+z4)/2 = 160
得 m = 2*160/(30+50) = 4
又据一对齿轮的模数相等及已知轮1与轮3模数相等， ∴m1 = m2 = m3 = m4 = 4
（2）由已知a1 = a2 即 m(z1+z2)/2 = m(z3+z4)/2
得z1 = 60
五、m = da/(z+2ha*)
若为正常齿制，ha* = 1 m = 106.4/(25+2) = 3.9407
若为短齿制 ha* = 0.8 m = 106.4/(25+1.6) = 4
m = 4 符合标准模数值。
又因为是标准齿轮，所以压力角α= 20°。
∴是短齿制的齿轮, 模数为4mm, 压力角为20度。
六、(a) n = 5 PL = 7 PH = 0
F = 3n – 2PL – PH = 3*5-2*7 = 1
(b) n = 3 PL =4 PH = 0
F = 3n – 2PL – PH = 3*3-2*4 =1
