《机械设计基础阶段试卷1答案.doc

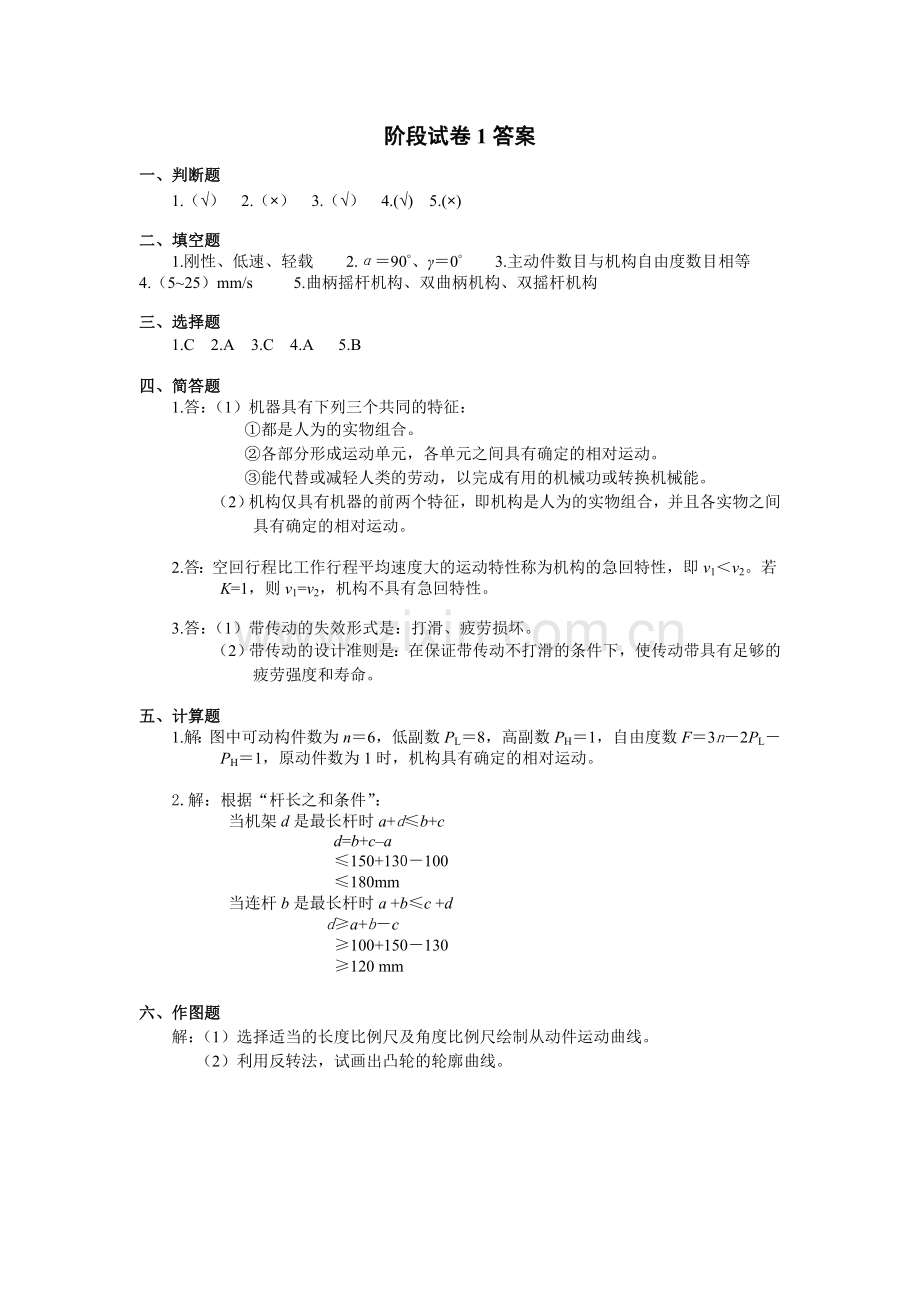

阶段试卷1答案
一、判断题
1.（√） 2.（×） 3.（√） 4.(√) 5.(×)

二、填空题
1.刚性、低速、轻载 2.α＝90°、γ＝0° 3.主动件数目与机构自由度数目相等
4.（5~25）mm/s 5.曲柄摇杆机构、双曲柄机构、双摇杆机构

三、选择题
1.C 2.A 3.C 4.A 5.B

四、简答题
1.答：（1）机器具有下列三个共同的特征：
①都是人为的实物组合。
②各部分形成运动单元，各单元之间具有确定的相对运动。
③能代替或减轻人类的劳动，以完成有用的机械功或转换机械能。
（2）机构仅具有机器的前两个特征，即机构是人为的实物组合，并且各实物之间具有确定的相对运动。

2.答：空回行程比工作行程平均速度大的运动特性称为机构的急回特性，即v1＜v2。若K=1，则v1=v2，机构不具有急回特性。

3.答：（1）带传动的失效形式是：打滑、疲劳损坏。
（2）带传动的设计准则是：在保证带传动不打滑的条件下，使传动带具有足够的疲劳强度和寿命。

五、计算题
1.解：图中可动构件数为n＝6，低副数PL＝8，高副数PH＝1，自由度数F＝3n－2PL－PH＝1，原动件数为1时，机构具有确定的相对运动。

2.解：根据“杆长之和条件”：
当机架d是最长杆时a+d≤b+c
d=b+c–a
≤150+130－100
≤180mm
当连杆b是最长杆时a +b≤c +d
d≥a+b－c
≥100+150－130
≥120 mm

六、作图题

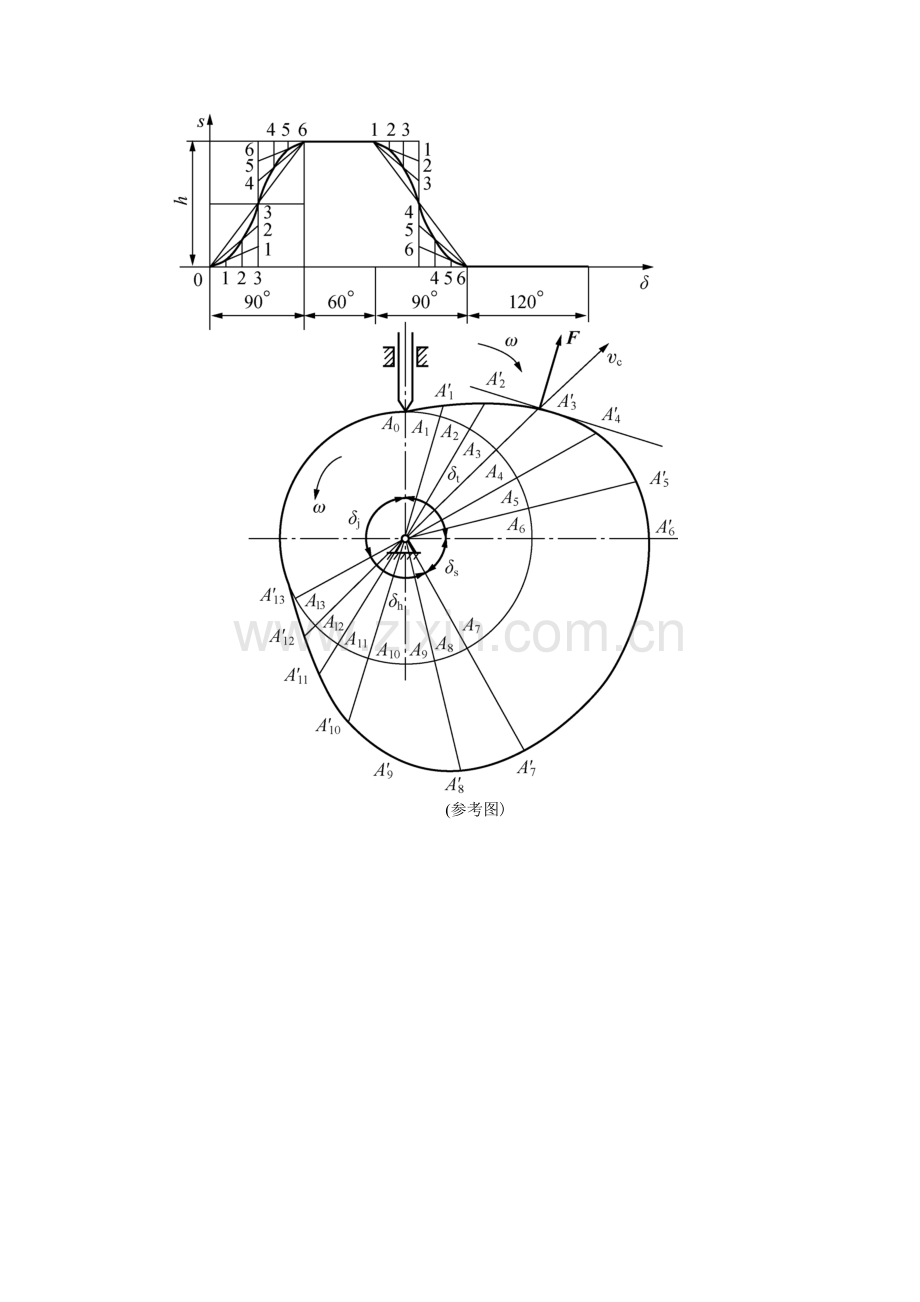

解：（1）选择适当的长度比例尺及角度比例尺绘制从动件运动曲线。
（2）利用反转法，试画出凸轮的轮廓曲线。

(参考图)
