《机械识图与项目训练》试卷2答案.doc

20 --20 学年
《机械制图》期中考试题（2）答案
班级

姓名

学号

得
分

考试日期
共 9 题

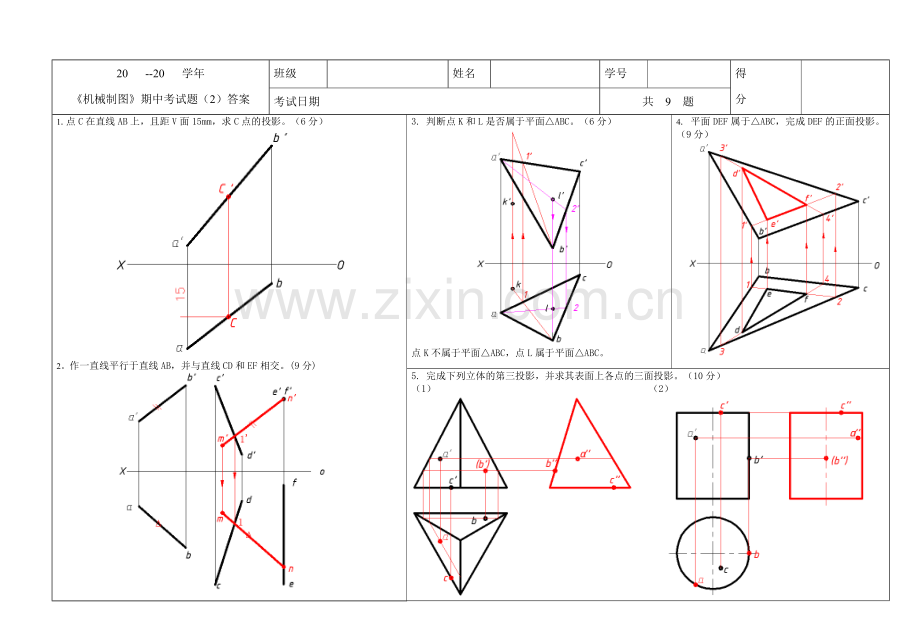

1.点C在直线AB上，且距V面15mm，求C点的投影。（6分）

2。作一直线平行于直线AB，并与直线CD和EF相交。(9分)

3. 判断点K和L是否属于平面△ABC。（6分）

点K不属于平面△ABC，点L属于平面△ABC。
4. 平面DEF属于△ABC，完成DEF的正面投影。 （9分）

5. 完成下列立体的第三投影，并求其表面上各点的三面投影。（10分）
（1） （2）

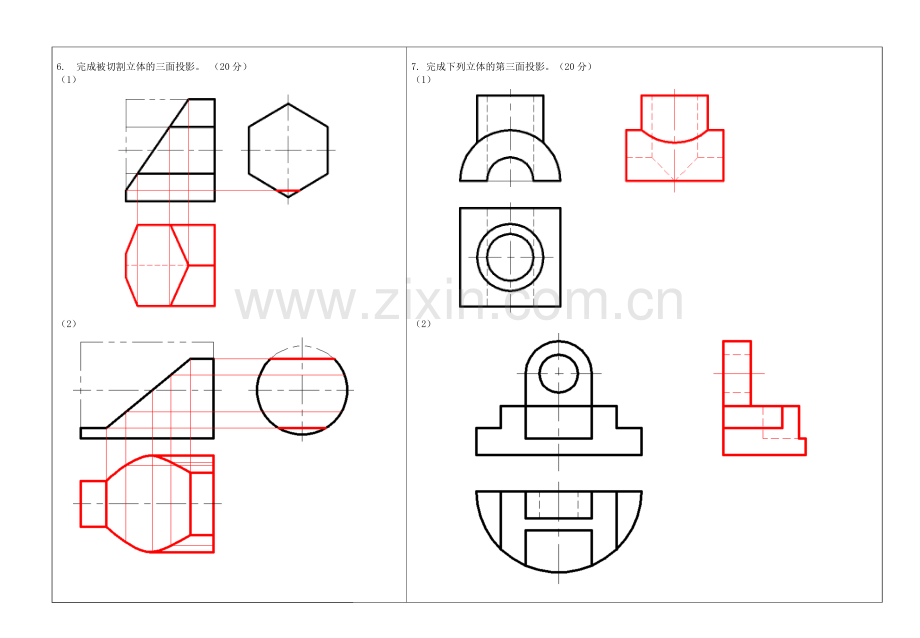

6. 完成被切割立体的三面投影。 （20分）
（1）

（2）

7. 完成下列立体的第三面投影。（20分）
（1）

（2）

8. 标注组合体尺寸，尺寸次图中量取，并取整数。（10分）

9. 根据组合体的三视图，画出正等轴测图。 （10分）
