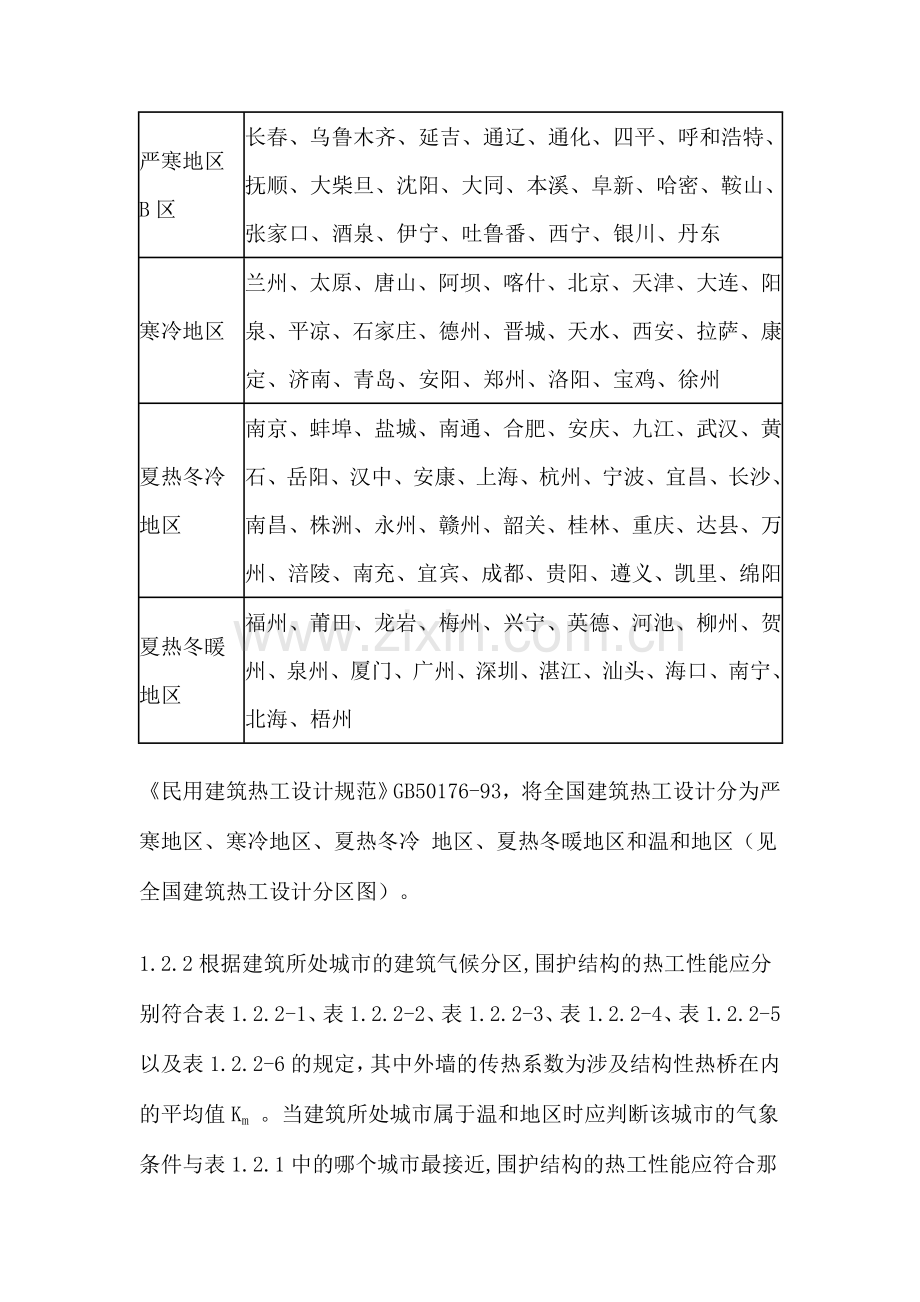

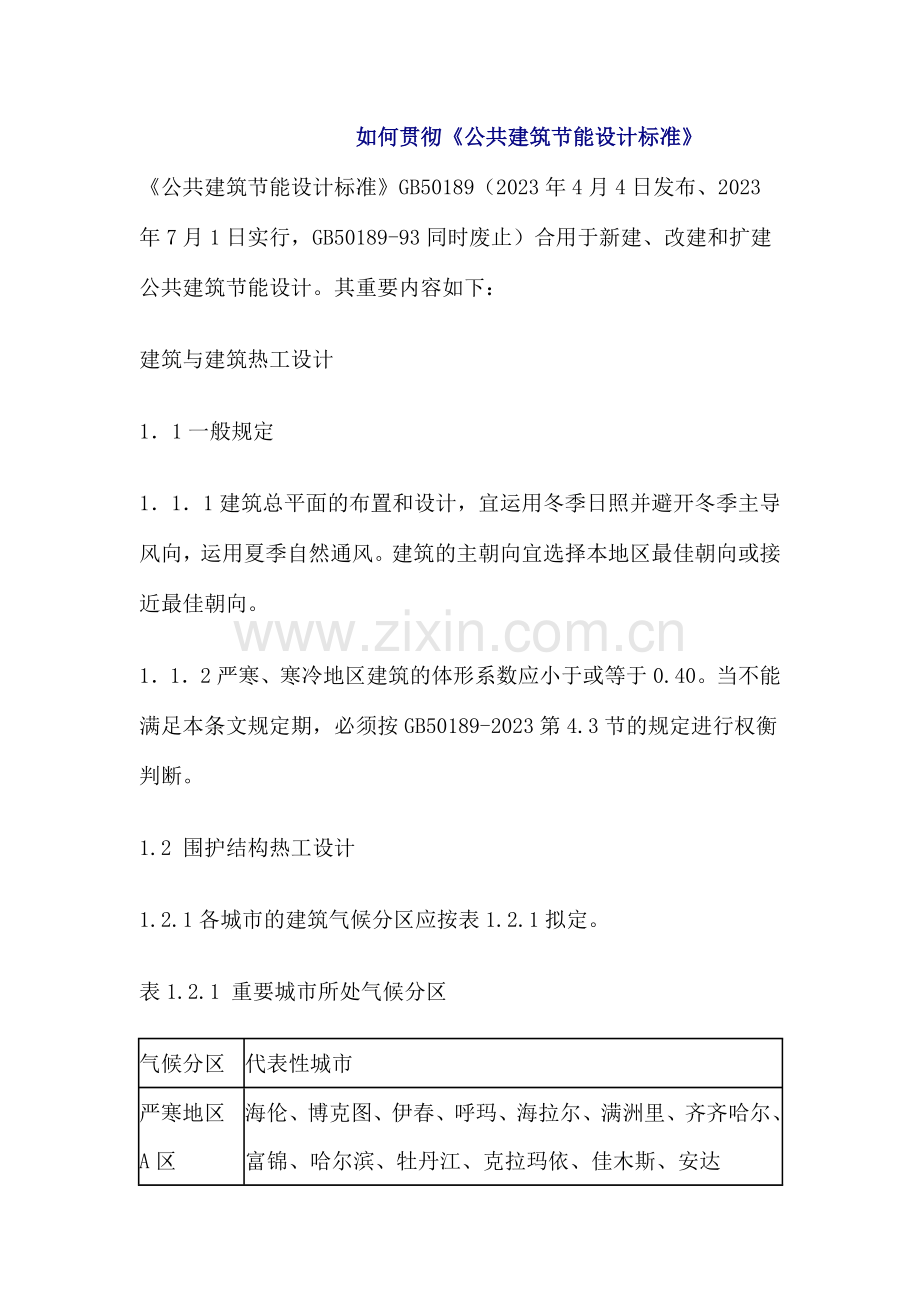

如何贯彻公共建筑节能设计标准公共建筑节能设计标准GB50189（2023年4月4日发布、2023年7月1日实行，GB50189-93同时废止）合用于新建、改建和扩建公共建筑节能设计。其重要内容如下： 建筑与建筑热工设计11一般规定111建筑总平面的布置和设计，宜运用冬季日照并避开冬季主导风向，运用夏季自然通风。建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。112严寒、寒冷地区建筑的体形系数应小于或等于0.40。当不能满足本条文规定期，必须按GB50189-2023第4.3节的规定进行权衡判断。1.2 围护结构热工设计1.2.1各城市的建筑气候分区应按表1.2.1拟定。 表1.2.1 重要城市所处气候分区气候分区代表性城市严寒地区A区海伦、博克图、伊春、呼玛、海拉尔、满洲里、齐齐哈尔、富锦、哈尔滨、牡丹江、克拉玛依、佳木斯、安达严寒地区B区长春、乌鲁木齐、延吉、通辽、通化、四平、呼和浩特、抚顺、大柴旦、沈阳、大同、本溪、阜新、哈密、鞍山、张家口、酒泉、伊宁、吐鲁番、西宁、银川、丹东寒冷地区兰州、太原、唐山、阿坝、喀什、北京、天津、大连、阳泉、平凉、石家庄、德州、晋城、天水、西安、拉萨、康定、济南、青岛、安阳、郑州、洛阳、宝鸡、徐州夏热冬冷地区南京、蚌埠、盐城、南通、合肥、安庆、九江、武汉、黄石、岳阳、汉中、安康、上海、杭州、宁波、宜昌、长沙、南昌、株洲、永州、赣州、韶关、桂林、重庆、达县、万州、涪陵、南充、宜宾、成都、贵阳、遵义、凯里、绵阳夏热冬暖地区福州、莆田、龙岩、梅州、兴宁、英德、河池、柳州、贺州、泉州、厦门、广州、深圳、湛江、汕头、海口、南宁、北海、梧州民用建筑热工设计规范GB50176-93，将全国建筑热工设计分为严寒地区、寒冷地区、夏热冬冷 地区、夏热冬暖地区和温和地区（见全国建筑热工设计分区图）。1.2.2根据建筑所处城市的建筑气候分区,围护结构的热工性能应分别符合表1.2.2-1、表1.2.2-2、表1.2.2-3、表1.2.2-4、表1.2.2-5以及表1.2.2-6的规定，其中外墙的传热系数为涉及结构性热桥在内的平均值Km 。当建筑所处城市属于温和地区时应判断该城市的气象条件与表1.2.1中的哪个城市最接近,围护结构的热工性能应符合那个城市所属气候分区的规定，当本条文的规定不能满足时,必须按GB50189-2023第4.3节的规定进行权衡判断。表1.2.2-1 严寒地区A区围护结构传热系数限值围护结构部位体形系数0.3传热系数K W/(m2K)0.3体形系数0.4传热系数K W/(m2K)屋面0.350.30外墙(涉及非透明幕墙)0.450.40底面接触室外空气的架空或外挑楼板0.450.40非采暖房间与采暖房间的隔墙或楼板0.60.6单一朝向外窗(涉及透明幕墙)比0.23.02.70.2比0.32.82.50.3比0.42.52.20.4比0.52.01.70.5比0.71.71.5屋顶透明部分2.5表1.2.2-2 严寒地区B区围护结构传热系数限值围护结构部位体形系数0.3传热系数K W/(m2K)0.3体形系数0.4传热系数K W/(m2K)屋面0.450.35外墙(涉及非透明幕墙)0.500.45底面接触室外空气的架空或外挑楼板0.500.45非采暖房间与采暖房间的隔墙或楼板0.80.8单一朝向外窗(涉及透明幕墙)比0.23.22.80.2比0.32.92.50.3比0.42.62.20.4比0.52.11.80.5比0.71.81.6屋顶透明部分2.6表1.2.2-3 寒冷地区围护结构传热系数和遮阳系数围护结构部位体形系数0.3传热系数KW/(m2K)0.3体形系数0.4传热系数KW/(m2K)屋面0.550.45外墙(涉及非透明幕墙)0.600.50底面接触室外空气的架空或外挑楼板0.600.50非采暖房间与采暖房间的隔墙或楼板1.51.5外窗(涉及透明幕墙)传热系数KW/(m2K)遮阳系数SC（东、南、西向/北向）传热系数KW/(m2K)遮阳系数SC（东、南、西向/北向）单一朝向外窗(涉及透明幕墙)比0.23.53.00.2比0.33.02.50.3比0.42.70.70/2.30.70/0.4比0.52.30.60/2.00.60/0.5比0.72.00.50/1.80.50/屋顶透明部分2.70.502.70.50有外遮阳时，遮阳系数=玻璃的遮阳系数外遮阳的遮阳系数；无外遮阳时，遮阳系数=玻璃的遮阳系数。表1.2.2-4 夏热冬冷地区围护结构传热系数和遮阳系数围护结构部位传热系数KW/(m2K)屋面0.70外墙(涉及非透明幕墙)1.0底面接触室外空气的架空或外挑楼板1.0外窗(涉及透明幕墙)传热系数KW/(m2K)遮阳系数SC（东、南、西向/北向）单一朝向外窗(涉及透明幕墙)比0.24.70.2比0.33.50.55/0.3比0.43.00.50/0.600.4比0.52.80.45/0.550.5比0.72.50.40/0.50屋顶透明部分3.00.40有外遮阳时，遮阳系数=玻璃的遮阳系数外遮阳的遮阳系数；无外遮阳时，遮阳系数=玻璃的遮阳系数。表1.2.2-5 夏热冬暖地区围护结构传热系数和遮阳系数围护结构部位传热系数KW/(m2K)屋面0.90外墙(涉及非透明幕墙)1.5底面接触室外空气的架空或外挑楼板1.5外窗(涉及透明幕墙)传热系数KW/(m2K)遮阳系数SC（东、南、西向/北向）单一朝向外窗(涉及透明幕墙)比0.26.50.2比0.34.70.50/0.600.3比0.43.50.45/0.550.4比0.53.00.40/0.500.5比0.73.00.35/0.45屋顶透明部分3.50.35有外遮阳时，遮阳系数=玻璃的遮阳系数外遮阳的遮阳系数；无外遮阳时，遮阳系数=玻璃的遮阳系数。 表1.2.2-6 不同气候区地面和地下室外墙热阻限值气候分区围护结构部位热阻R(m2K)/W严寒地区A区地面:周边地面非周边地面2.01.8采暖地下室外墙(与土壤接触的墙)2.0严寒地区B区地面:周边地面非周边地面2.01.8采暖地下室外墙(与土壤接触的墙)1.8寒冷地区地面:周边地面非周边地面1.5采暖、空调地下室外墙(与土壤接触的墙)1.5夏热冬冷地区地面1.2地下室外墙(与土壤接触的墙)1.2夏热冬暖地区地面1.0地下室外墙(与土壤接触的墙)1.0注： 周边墙面系指距外墙内表面2m以内的地面.地面热阻系指建筑基础持力层以上各层材料的热阻之和; 地下室外墙热阻系指土壤以内各层材料的热阻之和.1.2.3外墙与屋面的热桥部位的内表面温度不应低于室内空气露点温1.2.4建筑每个朝向的窗(涉及透明幕墙)墙面积比均不应大于0.70。当窗(涉及透明幕墙)墙面积比小于0.40时，玻璃(或其它透明材料)的可见光透射比不应小于0.4。当不能满足本条文的规定期，必须按GB50189-2023第4.3节的规定进行权衡判断。 1.2.5夏热冬暖地区、夏热冬冷地区的建筑以及寒冷地区中制冷负荷大的建筑，外窗(涉及透明幕墙)宜设立外部遮阳。外部遮阳的遮阳系数按GB50189-2023附录A拟定。1.2.6屋顶透明部分的面积不应大于屋顶总面积的20%，当不能满足本条文的规定期，必须按GB50189-2023第4.3节的规定进行权衡判断。1.2.7建筑中庭夏季应运用通风降温，必要时设立机械排风装置。1.2.8外窗的可启动面积不应小于窗面积的30%；透明幕墙应具有可启动部分或设有通风换气装置。1.2.9严寒地区建筑的外门应设门斗，寒冷地区建筑的外门宜设门斗或应采用其他减少冷风渗透的措施。其他地区建筑外门也应采用保温隔热节能措施。1.2.10外窗的气密性不应低于建筑外窗气密性能分级及其检测方法GB7107规定的4级。1.2.11透明幕墙的气密性不应低于建筑幕墙物理性能分级GB/T15225规定的3级。说明：1.体型系数系指建筑物与室外大气接触的外表面积（不计算地面）与其所包围的建筑体积之比。体型系数越大，说明单位建筑空间所分担的热损失面积越大，能耗就越多。有研究资料表白，体型系数每增大0.01,耗热量指标约增长2-5%,一般宜控制在0.30以下。2.GB50189条文说明第4.2.2条指出：“外墙的传热系数采用平均传热系数，即按面积加权法求得的传热系数。”“对于透明幕墙，如金属幕墙，石材幕墙等幕墙，没有透明幕墙所规定的自然采光，视觉通透等功能规定，从节能的角度考虑，应作为实墙对待。”第4.2.2条指出：“近年来公共建筑的窗墙面积比有越来越大的趋势，这是由于人们希望公共建筑更加通透明亮，建筑立面更加美观，建筑形态更为丰富。本条文把比的上限定为0.7已经是充足考虑了这种趋势。某个立面即使是采用全玻璃幕墙，扣除掉各层楼板以及楼板下面梁的面积(楼板和梁与幕墙之间的间隙必须放置保温隔热材料)，窗墙比一般不会再超过0.7。但是，与非透明的外墙相比，在可接受的造价范围内，透明幕墙的热工性能相差得较多。因此，不宜提倡在建筑立面上大面积应用玻璃(或其他透明材料的)幕墙。假如希望建筑的立面有玻璃的质感，提倡使用非透明的玻璃幕墙，即玻璃的后面仍然是保温隔热材料和普通墙体。当建筑师追求通透、大面积使用透明幕墙时，要根据建筑所处的气候区和窗墙比选择玻璃(或其他透明材料)，使幕墙的传热系数和玻璃(或其他透明材料)的遮阳系数符合本标准第4.2.2条的几个表的规定。虽然玻璃等透明材料自身的热工性能很差，但近年来这些行业的技术发展不久，镀膜玻璃(涉及Low-E玻璃)、中空玻璃等产品丰富多彩，用这些高性能玻璃组成幕墙的技术也已经很成熟，如采用Low-E中空玻璃、填充惰性气体、暖边间隔技术和断热桥型材龙骨或双层皮通风式幕墙完全可以把玻璃幕墙的传热系数由普通单层玻璃的6.0W/(m2K)以上降到1.5 W/(m2K)。在玻璃间层中设百叶或格栅则可使玻璃幕墙具有良好的遮阳隔热性能。在第422条的几个表中对严寒地区的窗户(或透明幕墙)和寒冷地区北向的窗户(或透明幕墙)，未提出遮阳系数的限制值，此时应选用遮阳系数大的玻璃(或其他透明材料)，以利于冬季充足运用太阳辐射热。对窗墙比比较小的情况，也未提出遮阳系数的限制，此时选用玻璃(或其他透明材料)应更多地考虑室内的采光效果。第422条的几个表对幕墙的热工性能的规定是按窗墙面积比的增长而逐步提高的，当窗墙面积比较大时，对幕墙的热工性能的规定比目前实际应用的幕墙要高，这当然会导致幕墙造价有所增长，但这是既要建筑物具有通透感又要保证节约采暖空调系统消耗的能源所必须付出的代价。本标准允许采用“面积加权”的原则，使某朝向整个玻璃(或其他透明材料)幕墙的热工性能达成第422条的几个表中的规定。例如某宾馆大厅的玻璃幕墙没有达成规定，可以通过提高该朝向墙面上其他玻璃(或其他透明材料)热工性能的方法，使该朝向整个墙面的玻璃(或其他透明材料)幕墙达标。”第4.2.5条指出：“公共建筑的窗墙面积比较大，因而太阳辐射对建筑耗能的影响很大。”“大量的调查和测试表白，太阳辐射通过窗进入室内的热量是导致室内过热的重要因素。”“夏季，南方水平面太阳辐射强度可高达1000W/m2 以上，在这种强烈的太阳辐射条件下，阳光直射到室内，将严重影响建筑室内热环境，增长建筑空调能耗。因此，减少窗的辐射传热是建筑节能中减少窗口得热的重要途迳，应采用适当的遮阳措施，防止直射光的不利影响。”“为了节约能源，应对窗口和透明幕墙采用外遮阳措施，特别是南方办公建筑和宾馆更要重视遮阳。”“在严寒地区阳光充足进入室内，有助于减少冬季采暖能耗。这一地区采暖能耗在全年建筑总能耗中占主导地位，假如遮阳设施阻挡了冬季阳光进入室内，对自然能源的运用和节能是不利的。因此，遮阳措施一般不合用于北方严寒地区。”“在夏热冬冷地区，窗和透明幕墙的太阳辐射得热在夏季增大了空调负荷，冬季则减少了采暖能耗，应根据负荷分析拟定采用何种形式的遮阳。”3.深圳市建科院和深圳三鑫公司对单层透明玻璃幕墙，阳光控制镀膜玻璃单层幕墙、双层透明玻璃幕墙（热通道宽450mm）透过玻璃幕墙进入室内的太阳辐射热进行实测，结果如下：表12-1 透过玻璃幕墙进入室内的太阳辐射热 MJ/m2时 间(6月)室外太阳辐射热透过双层透明玻璃幕墙进入室内的太阳辐射热透过单层阳光控制镀膜玻璃幕墙进入室内的太阳辐射热透过单层透明玻璃幕墙进入室内的太阳辐射热1617日17.772.190.884.221718日19.462.300.824.461819日19.782.411.034.612021日14.440.690.011.662122日24.111.910.533.842324日28.133.161.224.312425日13.623.141.205.592627日13.171.580.582.822728日13.201.610.602.862829日21.503.131.385.682930日19.163.611.176.36平均值18.582.340.864.22辐射透过率12.6%5%22.7%以上实测结果表白太阳辐射热透过外层玻璃，通过热通道后进入室内的太阳辐射热衰减比单层透明玻璃幕墙少，其因素是内层玻璃透射衰减，也就是说热通道自身对减少太阳辐射热的奉献不大。从各种双层玻璃幕墙工程实例看，不管是北京旺座中心双层玻璃幕墙、还是深圳广电中心双层玻璃幕墙工程都明确指出，夏季必须在热通道内设遮阳帘来阻止太阳辐射热进入室内。民用建筑热工设计规范GB50176-93附录二规定的建筑热工设计计算公式及参数如下： (一)热阻的计算1.单一材料层的热阻应按下式计算: R=/(附2.1)式中 R材料层的热阻（m2K/W）；材料层的厚度（m）；材料的导热系数W/（mK），应按本规范附录四附表4.1和表注的规定采用.2.多层围护结构的热阻应按下式计算:R=R1+R2+-+Rn (附2.2)式中 R1 、R2-Rn 各种材料的热阻（m2K/W）。3.围护结构的传热阻按下式计算R0=Ri+R+Re (附2.4)式中 R0围护结构的传热阻；Ri内表面换热阻（m2K/W），应按本附录附表2.2采用;Re外表面换热阻（m2K/W），应按本附录附表2.3采用;R围护结构热阻（m2K/W）.4.空气间层热阻的拟定:(1)不带铝箔、单面铝箔、双面铝箔封闭空气间层的热阻，应按本附录附表2.4采用.(2)通风良好的空气间层，其热阻可不予考虑。这种空气间层的间层温度可取进气温度，表面换热系数可取12.0W/( m2K)。内表面换热系数i及内表面换热阻Ri值 附表2.2合用季节表面特性iW/（m2K）Ri(m2K/W)冬季和夏季墙面、地面、表面平整或有肋状突出物的顶棚，当h/s0.3时8.70.11有肋状突出物的顶棚，当h/s0.3时7.60.13外表面换热系数e及内表面换热阻Re值 附表2.3合用季节表面特性eW/（m2K）Re(m2K/W)冬季外墙、屋顶、与室外空气直接接触的表面23.00.04与室外空气相通的不采暖地下室上面的楼板17.00.06闷顶、外墙上有窗的不采暖地下室上面的楼板12.00.08外墙上无窗的不采暖地下室上面的楼板6.00.17夏季外墙和屋顶19.00.05空气间层热阻值（m2K） 附表2.4位置、热流状态及材料特性冬季状况夏季状况间层厚度（mm）间层厚度（mm）5102030405060以上5102030405060以上一般空气间层热流向下(水平、倾斜)010014017018019020020009012015015016016015热流向上(水平、倾斜)010014015016017017017009011013013013013013垂直空气间层010014016017018018018009012014014015015015单层铝箔空气间层热流向下(水平、倾斜)016028043051057060064015025037044048052054热流向上(水平、倾斜)016026035040042042043014020028029030030028垂直空气间层016026039044047049050015022031034036037037双层铝箔空气间层热流向下(水平、倾斜)018034056071084094101016030049063073081086热流向上(水平、倾斜)017029045052055056057015025034037038038035垂直空气间层018031049059065069071015027039046049050050民用建筑热工设计规范GB50176-93附录四规定的建筑材料导热系数W/（m . K）钢筋混凝土（0=2500kg/m3） 1.74碎石、卵石混凝土（0=2300kg/m3） 1.51碎石、卵石混凝土（0=2100kg/m3） 1.28加气混凝土（0=700kg/m3） 0.22加气混凝土（0=500kg/m3） 0.19重砂浆砌筑粘土砖砌体（0=1800kg/m3） 0.81轻砂浆砌筑粘土砖砌体（0=1700kg/m3） 0.76矿棉、岩棉（0=70以下kg/m3） 0.05矿棉、岩棉（0=70120以下kg/m3） 0.045花岗石（0=2800kg/m3） 3.49平板玻璃（0=2500kg/m3） 0.76铝（0=2700kg/m3） 203 现举例说明窗墙比、不透光部分与透光部分传热系数计算方法。 例 1 一建筑长50m、宽20m、高40m求体形系数。解： S=F/V=（50402+20402+2050）/（502040）=0.165例 2 求分格为18002100幕墙透光部分传热系数。A单层玻璃 T=10mm，铝框宽60mm。铝框部分 2.11.8-2.041.74=0.23m2玻璃部分 2.041.74=3.55 m2玻璃部分传热阻冬季 R0=0.11+0.01/0.76+0.04=0.1632 K=1/0.1632=6.13 W/(m2K)夏季 R0=0.11+0.01/0.76+0.05=0.1732 K=1/0.1732=5.77 W/(m2K)铝框部分传热阻冬季 R0=0.24K=1/0.24=4.17 W/(m2K)夏季 R0=0.25 K=1/0.25=4 W/(m2K)幕墙透光部分传热系数冬季 K=（6.133.55+4.170.23）/（3.55+0.23）=6.01 W/(m2K)夏季 K=（5.773.55+40.23）/（3.55+0.23）=5.66 W/(m2K)B中空玻璃 6+9+6，铝框宽60mm。玻璃部分传热阻 冬季 R0=0.11+0.006/0.76+0.12+0.006/0.76+0.04=0.286 K=1/0.286=3.5 W/(m2K)夏季 R0=0.11+0.006/0.76+0.12+0.006/0.76+0.05=0.296 K=1/0.296=3.38 W/(m2K)幕墙透光部分传热系数 冬季 K=（3.53.55+4.170.23）/（3.55+0.23）=3.54 W/(m2K)夏季 K=（3.383.55+40.23）/（3.55+0.23）=3.42 W/(m2K)例3 求分格为18002100幕墙不透光部分传热系数(K1.0 W/(m2K)。A 单层玻璃 T=10mm，铝框宽60mm，后加35mm保温棉、80mm封闭空气层。幕墙不透光部分传热系数 冬季 R0=（0.16323.55+0.240.23）/（3.55+0.23）+0.035/0.05+0.18=1.048 K=1/1.048=0.954 W/(m2K) 夏季 R0=（0.17323.55+0.250.23）/（3.55+0.23）+0.035/0.05+0.15=1.028 K=1/1.028=0.963 1.0W/(m2K)B中空玻璃 6+9+6，铝框宽60mm，后加30mm保温棉、80mm封闭空气层。幕墙不透光部分传热系数 冬季 R0=（0.2863.55+0.240.23）/（3.55+0.23）+0.03/0.05+0.18=1.063 K=1/1.063=0.941 W/(m2K) 夏季 R0=（0.2963.55+0.250.23）/（3.55+0.23）+0.03/0.05+0.15=1.043 K=1/1.043=0.9591.0 W/(m2K)C单层铝板 T=3mm，铝框宽60mm，后加35mm保温棉、80mm封闭空气层。铝板部分冬季 R0=0.11+0.003/203+0.04=0.15 夏季 R0=0.11+0.003/203+0.05=0.16 幕墙不透光部分传热系数 冬季 R0=（0.153.55+0.240.23）/（3.55+0.23）+0.035/0.05+0.18=1.035 K=1/1.035=0.966 W/(m2K) 夏季 R0=（0.163.55+0.250.23）/（3.55+0.23）+0.035/0.05+0.15=1.015 K=1/1.015=0.985 1.0W/(m2K)D花岗石板 T=30mm，铝框宽60mm，后加35mm保温棉、80mm封闭空气层。花岗石板部分冬季 R0=0.11+0.03/3.49+0.04=0.1586 夏季 R0=0.11+0.03/3.49+0.05=0.1686 幕墙不透光部分传热系数 冬季 R0=（0.15863.55+0.240.23）/（3.55+0.23）+0.035/0.05+0.18=1.044 K=1/1.044=0.958 W/(m2K) 夏季 R0=（0.16863.55+0.250.23）/（3.55+0.23）+0.035/0.05+0.15=1.024 K=1/1.024=0.977 1.0W/(m2K)例4求分格为18002100幕墙不透光部分传热系数(K0.45)。A单层玻璃 T=10mm，铝框宽60mm，后加80mm保温棉、80mm封闭双面铝箔空气层。幕墙不透光部分传热系数 冬季 R0=（0.16323.55+0.240.23）/（3.55+0.23）+0.080/0.05+0.71=2.478 K=1/2.478=0.404 W/(m2K)夏季 R0=（0.17323.55+0.250.23）/（3.55+0.23）+0.080/0.05+0.50=2.278 K=1/2.278=0.4390.45W/(m2K)B中空玻璃 6+9+6，铝框宽60mm，后加75mm保温棉、80mm封闭双面铝箔空气层。幕墙不透光部分传热系数 冬季 R0=（0.2863.55+0.240.23）/（3.55+0.23）+0.075/0.05+0.71=2.493K=1/2.493=0.401 W/(m2K)夏季 R0=（0.2963.55+0.250.23）/（3.55+0.23）+0.075/0.05+0.50=2.293 K=1/2.293=0.4360.45 W/(m2K)单层铝板 T=3mm，铝框宽60mm，后加80mm保温棉、80mm封闭双面铝箔空气层。铝板部分冬季 R0=0.11+0.003/203+0.04=0.15 夏季 R0=0.11+0.003/203+0.05=0.16 幕墙不透光部分传热系数 冬季 R0=（0.153.55+0.240.23）/（3.55+0.23）+0.08/0.05+0.71=2.465K=1/2.465=0.406 W/(m2K) 夏季 R0=（0.163.55+0.250.23）/（3.55+0.23）+0.08/0.05+0.50=2.265 K=1/2.265=0.4420.45 W/(m2K)花岗石板 T=30mm，铝框宽60mm，后加80mm保温棉、80mm封闭双面铝箔空气层。花岗石板部分冬季 R0=0.11+0.03/3.49+0.04=0.1586 夏季 R0=0.11+0.03/3.49+0.05=0.1686 幕墙不透光部分传热系数 冬季 R0=（0.15863.55+0.240.23）/（3.55+0.23）+0.08/0.05+0.71=2.474 K=1/2.474=0.405 W/(m2K) 夏季 R0=（0.16863.55+0.250.23）/（3.55+0.23）+0.08/0.05+0.50=2.274 K=1/2.274=0.4400.45 W/(m2K)例5 哈尔滨市一建筑， 长30 m、宽10 m 、高19.8m、层高3.3m，所有采用玻璃幕墙，分格1800 mm 2100mm，试设计玻璃幕墙，并选用玻璃及保温层。 解：哈尔滨市属严寒A区 体形系数（3019.82+1019.82+3010）/（301019.8）=0.3170.3 不透光部分（K0.40 W/(m2K)）每层高1 m（1/3.3=0.303）采用6+9+6中空玻璃后加90 保温棉、80mm封闭双面铝箔空气层。冬季 R0=（0.2863.55+0.240.23）/（3.55+0.23）+0.09/0.05+0.71=2.793K=1/2.793=0.358 W/(m2K)夏季 R0=（0.2963.55+0.250.23）/（3.55+0.23）+0.09/0.05+0.50=2.593K=1/2.593=0.3860.4 W/(m2K)窗墙比 1-0.303=0.6970.5 选用K1.5 W/(m2K)的玻璃幕墙例6 长春市一建筑， 长40 m、宽30 m 、高50m、层高3.3m，所有采用玻璃幕墙，分格1800 mm 2100mm，试设计玻璃幕墙，并选用玻璃及保温层。解：长春市属严寒B区 体形系数（40502+30502+3040）/（304050）=0. 1370.3 不透光部分（K0.5 W/(m2K)）每层高1 m（1/3.3=0.303）采用6+9+6中空玻璃后加70 保温棉、80mm封闭单面铝箔空气层。冬季 R0=（0.2863.55+0.240.23）/（3.55+0.23）+0.07/0.05+0.50=2.183 K=1/2.183=0.458 W/(m2K)夏季 R0=（0.2963.55+0.250.23）/（3.55+0.23）+0.07/0.05+0.37=2.063 K=1/2.063=0.4850.5 W/(m2K)窗墙比 1-0.303=0.6970.5 选用K1.8 W/(m2K)的玻璃幕墙例7 银川市一建筑， 长25 m、宽10 m 、高25.2m、层高3.6m，一个朝向（25 m）窗下墙采用石材幕墙高1.05 m（183.75 m2），窗间墙采用铝板幕墙（201.6 m2）其它采用玻璃幕墙，分格1800 mm 2100mm，试设计玻璃幕墙，并选用玻璃及保温层。解： 银川市属严寒B区 体形系数（2525.22+1025.22+2510）/（251025.2）=0. 320.3 不透光部分（K0.45 W/(m2K)）单层铝板 T=3mm，后加80mm保温棉、100mm封闭双面铝箔空气层。 冬季 R0=（0.153.55+0.240.23）/（3.55+0.23）+0.10/0.05+0.71=2.865 K=1/2.865=0.349 W/(m2K) 夏季 R0=（0.163.55+0.250.23）/（3.55+0.23）+0.10/0.05+0.50=2.665K=1/2.665=0.375 W/(m2K)花岗石板 T=30mm，铝框宽60mm，后加70mm保温棉、80mm封闭单面铝箔空气层。 冬季 R0=（0.15863.55+0.240.23）/（3.55+0.23）+0.07/0.05+0.50=2.064K=1/2.064=0.484 W/(m2K)夏季 R0=（0.16863.55+0.250.23）/（3.55+0.23）+0.07/0.05+0.37=1.944K=1/1.944=0.514 W/(m2K)幕墙不透光部分传热系数冬季 K=(183.750.484+201.60.349)/(183.75+201.6)=0.413 W/(m2K) 夏季 K=(183.750.514+201.60.375)/(183.75+201.6)=0.441W/(m2K) 0.45 W/(m2K)窗墙比 244.65/630=0.3880.3 选用K2.2 W/(m2K)的玻璃幕墙例8 天津市一建筑， 长40 m、宽30 m 、高50m、层高3.3m，所有采用玻璃幕墙，分格1800 mm 2100mm，试设计玻璃幕墙，并选用玻璃及保温层。解：天津市属寒冷地区 体形系数（40502+30502+3040）/（304050）=0. 1370.3 不透光部分（K0.6 W/(m2K)）每层高1 m（1/3.3=0.303）采用6+9+6中空玻璃后加55 mm保温棉、80mm封闭单面铝箔空气层。冬季 R0=（0.2863.55+0.240.23）/（3.55+0.23）+0.055/0.05+0.50=1.883 K=1/1.883=0.531 W/(m2K)夏季 R0=（0.2963.55+0.250.23）/（3.55+0.23）+0.055/0.05+0.37=1.763K=1/1.763=0.5670.6 W/(m2K)窗墙比 1-0.303=0.6970.5 选用K2.0 W/(m2K)、SC0.5的玻璃幕墙例9 北京市一建筑， 长25 m、宽10 m 、高25.2m、层高3.6m，一个朝向（25 m）窗下墙采用石材幕墙高1.05 m（183.75 m2），窗间墙采用铝板幕墙（201.6 m2）其它采用玻璃幕墙，分格1800 mm 2100mm，试设计玻璃幕墙，并选用玻璃及保温层。解： 北京市属寒冷地区 体形系数（2525.22+1025.22+2510）/（251025.2）=0. 320.3 不透光部分（K0.50 W/(m2K)）单层铝板 T=3mm，后加65mm保温棉、80mm封闭双面铝箔空气层。 冬季 R0=（0.153.55+0.240.23）/（3.55+0.23）+0.065/0.05+0.71=2.265 K=1/2.165=0.462 W/(m2K)夏季 R0=（0.163.55+0.250.23）/（3.55+0.23）+0.065/0.05+0.50=1.965 K=1/1.965=0.509 W/(m2K)花岗石板 T=30mm
