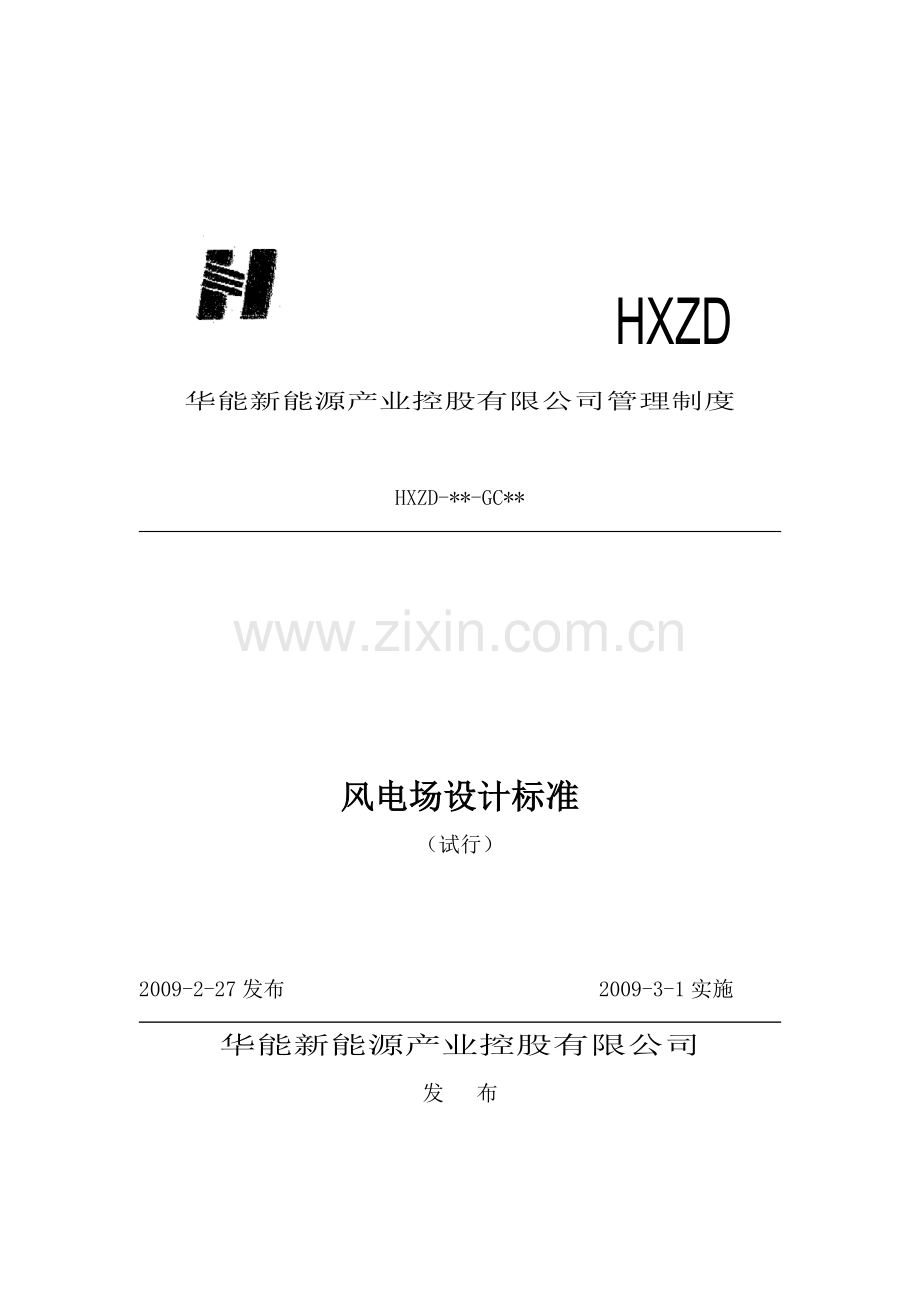

风电场设计标准
（试行）

2009-2-27发布 2009-3-1实施

华能新能源产业控股有限公司
发 布

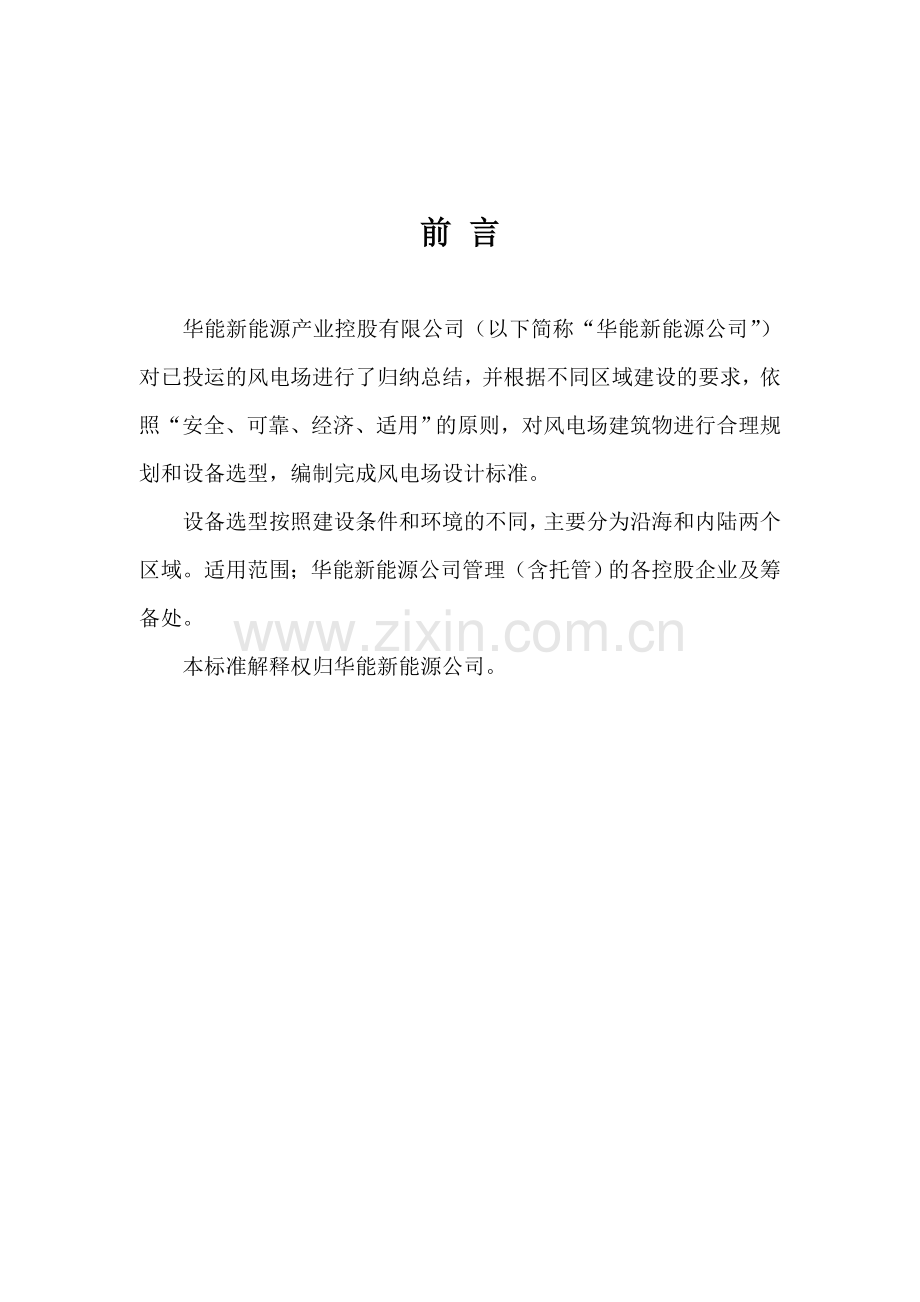

前 言

华能新能源产业控股有限公司（以下简称“华能新能源公司”）对已投运的风电场进行了归纳总结，并根据不同区域建设的要求，依照“安全、可靠、经济、适用”的原则，对风电场建筑物进行合理规划和设备选型，编制完成风电场设计标准。
设备选型按照建设条件和环境的不同，主要分为沿海和内陆两个区域。适用范围；华能新能源公司管理（含托管）的各控股企业及筹备处。
本标准解释权归华能新能源公司。

目 录

一、沿海区域…………………………………………………………1
1、变电站电气一次设备 ………………………………………1
2、风电场内电气一次设备 ……………………………………1
二、内陆地区…………………………………………………………2
1、变电站电气一次设备 ………………………………………2
2、风电场内电气一次设备 ……………………………………3
三、内陆和沿海通用…………………………………………………4
1、电气二次设备 ………………………………………………4
2、生产生活设施配置 …………………………………………5
3、辅助建筑物 …………………………………………………5
四、道路工程…………………………………………………………7
五、风机基础、箱变基础……………………………………………7
六、其它………………………………………………………………7

一、沿海区域
1、变电站电气一次设备
1.1高压侧设备使用GIS开关设备；
1.2低压侧设备使用室内的开关柜、真空断路器、电压互感器和电流互感器；
1.3主变压器使用油浸变压器，有载调压开关并使用进口产品，室外布置；
1.4从当地电网引入的厂用电线路接入干式变压器；
1.5接地变压器兼厂用变使用油浸变压器；
1.6建议将电容器补偿装置和SVC装置统一考虑，SVC建议使用TCE型设备，设备布置在室内；
1.7厂用电低压配电器建议使用GCS或GCK盘柜，开关柜内配置合资或国产的开关设备；
1.8厂用变压器低压侧及联络开关使用空气断路器；
1.9避雷器使用磁套式或复合绝缘氧化锌避雷器；
1.10线路的避雷器使用磁套式避雷器；
1.11线路电压互感器使用电容式电压互感器；
1.12线路对外调度通信和保护光缆使用OPGW光缆；
1.13变电站厂用电：从升压站的低压侧一回引入，另一回线路从当地的电网供电，线路架设和施工需要永临结合；
1.14控制电缆选用阻燃型电缆，动力电缆选用铠装电缆。
2、风电场内电气一次设备
（差一页）

1.6建设将电容器补偿装置和SVC装置统一考虑，SVC使用TCR型设备，控制部分室内布置，其它部分室外布置；
1.7厂用电低压配电盘使用GCS或GCK盘柜，开关柜内配置合资或国产的开关设备；
1.8厂用变低压侧使用空气断路器；
1.9避雷器使用陶瓷或复合绝缘氧化锌避雷器；
1.10线路的避雷器使用磁套式避雷器；
1.11线路电压互感器使用电容式电压互感器；
1.12线路对外调度通信和保护光缆使用OPGW光缆；
1.13变电站厂用电：从升压站的低压一回引入，另一加线路从当地的电网供电，该线路需要永临结合。
2、风电场内电气一次设备
2.1箱式变电站使用紧凑型箱变（华变）或变压器和开关柜分散式设备，箱变内的信号送到端子牌（遥测、遥信，不需要遥控），通过端子牌使用电缆直接送到风电机组的PLC进行数据传输到上位机。
2.2箱式变电站高压侧使用真空负荷开关——熔断器组，避雷器使用复合绝缘氧化锌避雷器，低压侧使用空气断路器；
2.3箱式变电站变压器使用美式油浸变压器，分散式使用室外油浸变压器；
2.4风机供电变压器使用干式变压器。
2.5集电线路使用架空线路为主（特殊地区可以使用电缆）
2.6风机之间通讯光缆使用架空ADSS光缆，光缆芯数6～8芯。
2.7电缆终端使用热缩电缆终端。箱变低压侧电缆使用二相或单项电缆（单相电缆不能带屏蔽层或铠装）
三、内陆和沿海通用
1、电气二次设备
1.1风机监控系统配置两套服务器兼操作员工作站，配置一套工程师站，配置两套通信工作站，配置一套GPS系统，配置之不一套光端设备；
1.2变电站的监控系统配置；两套服务器兼操作员工作站，服务器兼五防闭锁装置，配置两套通信工作站；
1.3缩合自动化按照设计要求进行配置，数据信号传输到变电站监控系统；
1.4保护按照设计要求配置，相关保护信息传输到变电站监控系统；
1.5计费按照设计要求配置，数据报表可以远传（调度和运营单位）；
1.6故障录波器按照设计要求进行配置，信息实现远传（调度和运营单位）；
1.7通信调度系统：调度交换机及行政通讯系统共用，一个集控中心规模10万千瓦以下装机配置24门交换机，10万千瓦～50万千瓦装机容量配置48门交换机，50万千瓦～100万千瓦配置96门交换机。调度电话外，可以配置三条当地电信部门的信道；
1.8直流电源系统（220～48V）充电机选用高频开关电源，电池选用铅酸免维护蓄电池；
1.9厂用电主断器设备实现计算机监控；
1.10变电站的设备实现计算机监控；
1.11直流系统实现计算机监控；
1.12消防系统按照设计要求配置；
1.13远动装置按照设计要求配置；
1.14其它设备按照设计要求配置；
2、生产生活设施配置
2.1网络系统配置到办公室和宿舍；
2.2电视配置到宿舍；
2.3生活热水使用太阳能系统和电加热配合供水；
2.4使用节能灯具照明；
2.5供热地区选用节能环保型锅炉或电取暖设备；
2.6空调系统使用柜式或壁挂空调；
2.7饮用水系统考虑永临结合；
2.8污水处理系统按照设计要求进行配置；
2.9安全视频系统按设计要求配置；
2.10其它设施按照设计要求配置。
3、辅助建筑物
3.1办公楼含中控室、办公室、会议室、档案室、宿舍、厨房、卫生间、阅览室；
3.2辅助设施：水泵房、备品仓库、供热设施、油品库、消防泵房、维修室；
3.3篮球场；
3.4大门及围墙；
3.5其它建筑物按照设计要求建造。
3.6房屋面局按华能新能源公司规定的标准建设。
3.7风电场名称按照华能新能源公司的要求进行设置。
3.8装修要求：
3.8.1设备间不能用其它材料装修墙面和房顶，地面可以铺设瓷砖；
3.8.2继电保护室、直流系统室不能装修围墙面和房顶，地面安装防静电地板。
3.8.3中继室装修墙面和吊顶时使用防火材料，地面安装防静电地板，墙面建议使用铝塑板进行装修。
3.8.4设备区域不能进行装修和吊顶，墙面刮白，地面瓷砖。
3.8.5办公区及通道吊顶，墙面刮瓷、地面瓷砖。
3.8.6楼梯使用大理石，栏杆使用不锈钢。
3.8.7大厅墙面使用铝塑板或大理石装修，房顶吊顶，地面使用瓷砖或大理石地砖。
3.8.8生活区墙面刮瓷、房顶简易吊顶、地面瓷砖、配置标准间布置。
3.8.9餐厅房顶吊顶、地面瓷砖、墙面刮瓷。
3.8.10会议室房屋吊顶，墙面瓷砖或铝塑板装修、地面瓷砖，统一布置电视电话会议系统。
3.8.11其它房屋参照相关用途进行装修。
四、道路工程
按照国家规范和标准，结合风电场实际情况，以安全可靠、经济可用为指导原则，开展风电场道路的设计工作。
五、风机基础、箱变基础
按照国家规范和标准，结合风电场实际情况，开展风电场风机及箱变基础的优化设计工作。
六、其它
1、在沙尘较大的区域电气一次设备参考沿海的要求进行设计；
2、其它特殊地区在设计时呆以参考沿海和内陆的标准结合进行设计。
3、按照以上要求开展设计的各项概算，不得超过可行性研究报告的概算，建议沿海地区单位千瓦投资不超过9500元；其他地区单位千瓦投资不超过9000元。
