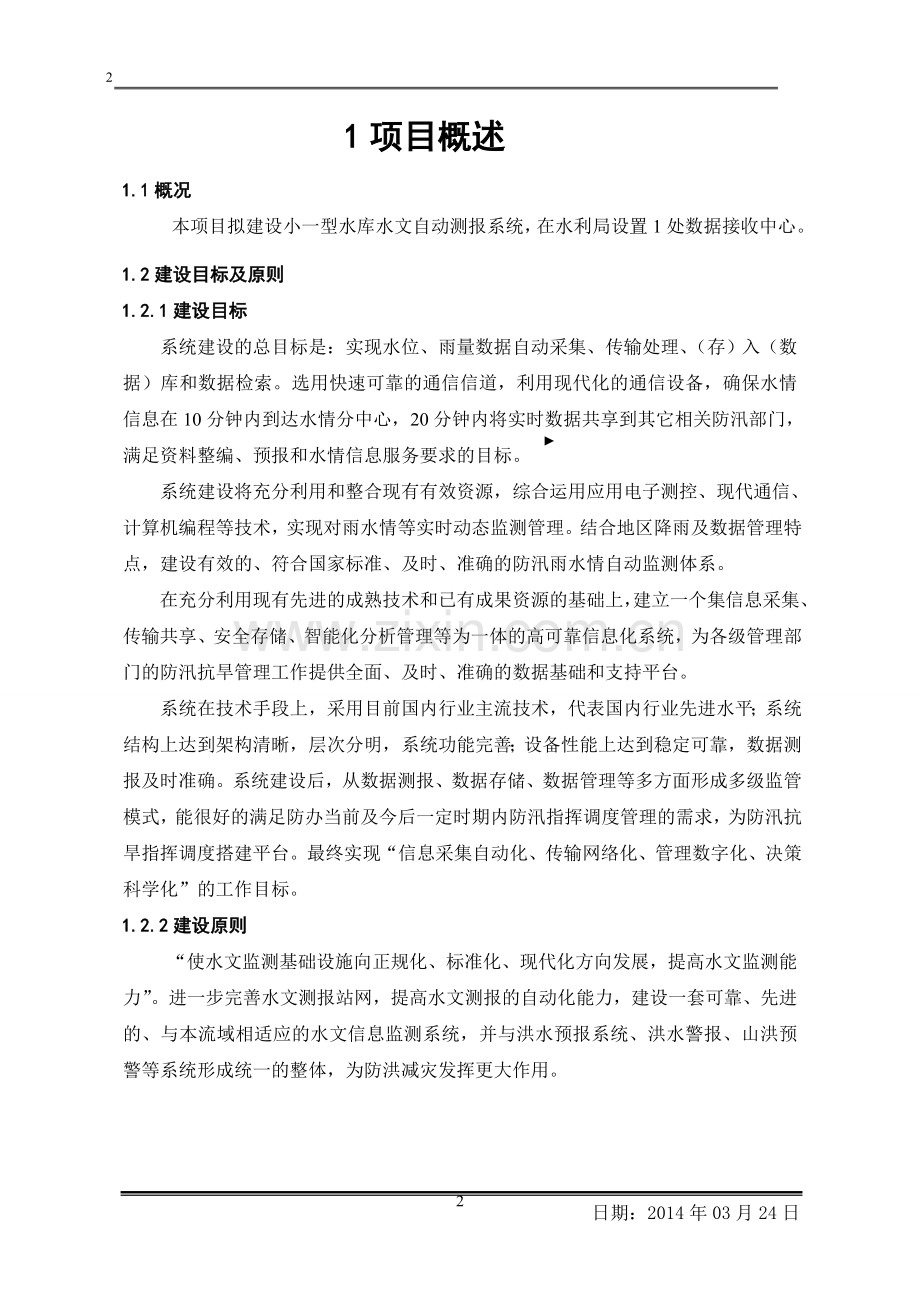

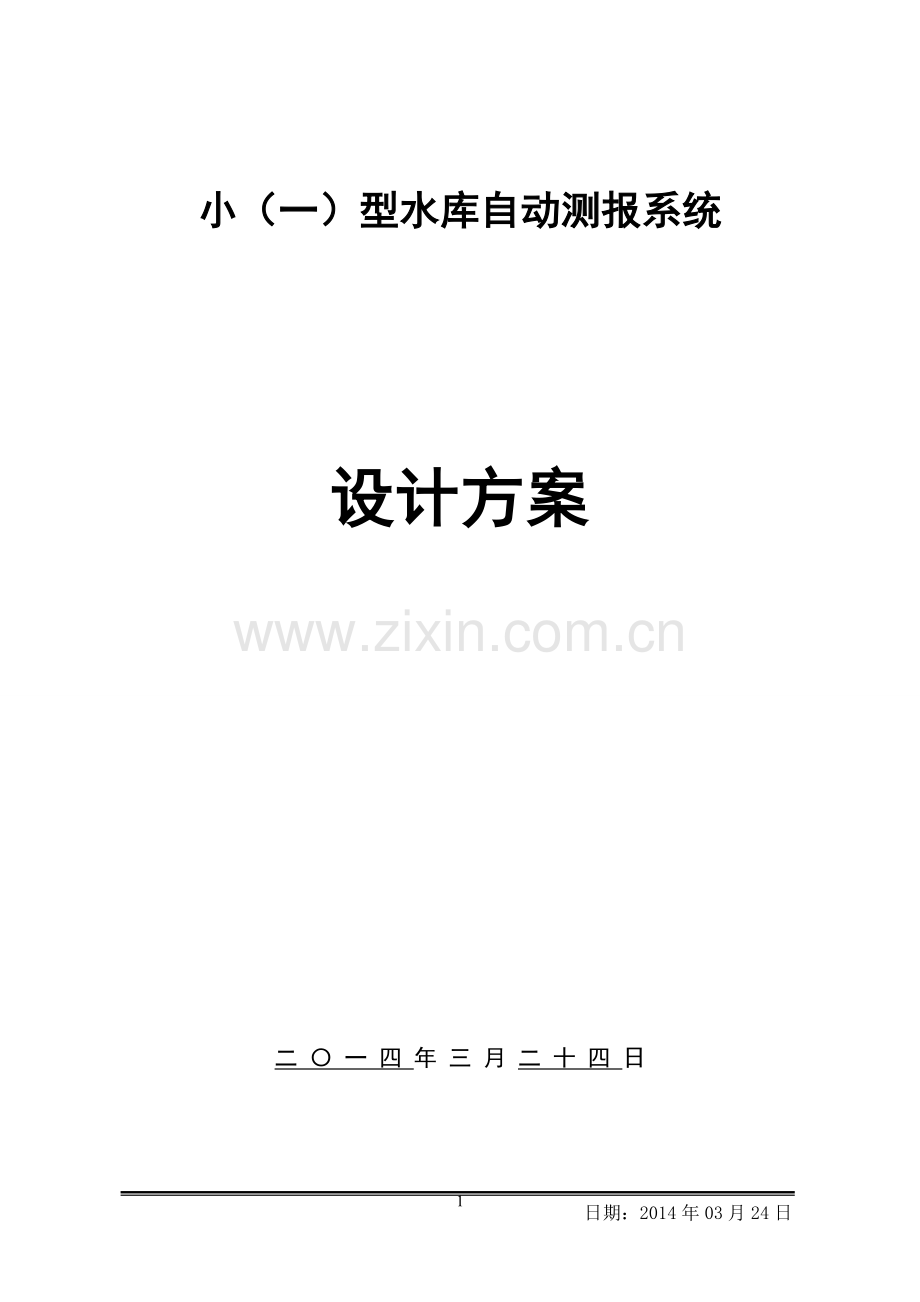

小（一）型水库自动测报系统设计方案二一四年三月二十四日 1项目概述1.1概况 本项目拟建设小一型水库水文自动测报系统，在水利局设置1处数据接收中心。1.2建设目标及原则1.2.1建设目标系统建设的总目标是：实现水位、雨量数据自动采集、传输处理、（存）入（数据）库和数据检索。选用快速可靠的通信信道，利用现代化的通信设备，确保水情信息在10分钟内到达水情分中心，20分钟内将实时数据共享到其它相关防汛部门，满足资料整编、预报和水情信息服务要求的目标。系统建设将充分利用和整合现有有效资源，综合运用应用电子测控、现代通信、计算机编程等技术，实现对雨水情等实时动态监测管理。结合地区降雨及数据管理特点，建设有效的、符合国家标准、及时、准确的防汛雨水情自动监测体系。在充分利用现有先进的成熟技术和已有成果资源的基础上，建立一个集信息采集、传输共享、安全存储、智能化分析管理等为一体的高可靠信息化系统，为各级管理部门的防汛抗旱管理工作提供全面、及时、准确的数据基础和支持平台。系统在技术手段上，采用目前国内行业主流技术，代表国内行业先进水平；系统结构上达到架构清晰，层次分明，系统功能完善；设备性能上达到稳定可靠，数据测报及时准确。系统建设后，从数据测报、数据存储、数据管理等多方面形成多级监管模式，能很好的满足防办当前及今后一定时期内防汛指挥调度管理的需求，为防汛抗旱指挥调度搭建平台。最终实现“信息采集自动化、传输网络化、管理数字化、决策科学化”的工作目标。1.2.2建设原则“使水文监测基础设施向正规化、标准化、现代化方向发展，提高水文监测能力”。进一步完善水文测报站网，提高水文测报的自动化能力，建设一套可靠、先进的、与本流域相适应的水文信息监测系统，并与洪水预报系统、洪水警报、山洪预警等系统形成统一的整体，为防洪减灾发挥更大作用。2系统方案设计2.1设计指导思想和设计标准2.1.1 设计指导思想 满足当地气象、地理环境条件。符合水文自动测报技术规范等相关标准、规范要求。 本着技术先进、安全可靠、经济实用的原则，严格按照行业规范和标准的指导思想进行系统的总体设计和系统配置。 系统应具有技术先进性，采用先进的技术和平台，适应系统的发展，保证系统的可靠性、实时性、开放性和兼容性。 为保证系统的可靠性和可扩展性及投资效益，应尽量选用模块化的系统设备结构，以强大的设备可塑性和可配置性满足小型水库所处的复杂环境和各种应用需求，并为将来系统规模扩大和功能扩展提供良好的接口。 各监测站均采取有人看护无人值守的管理体制，实现数据的自动采集传输。 根据测站的条件，采用太阳能/蓄电池供电方式方式。使用太阳能/蓄电池供电方式时，应尽量降低遥测站设备的功耗。 根据站点的功能要求选配设备。 系统组网合理，技术先进，数据流向清晰，系统响应速度快，易于扩充。 便于维护管理，操作简便、直观，实用性强。 满足因地制宜，经济实用的原则，系统具有良好的性能价格比。2.1.2 设计基本原则结合本工程特点，以先进性、实用性、可靠性为指导思想，拟定以下设计原则：（1）先进性（2）可靠性与稳定性（3）及时性、准确性（4）经济性（5）全局性和整体性（6）开放性及扩展性（7）安全性和保密性（8）系统设计应满足国家行业有关规范、标准和规程要求，并结合原有站网的实际情况进行设计。为水资源管理和保护、防汛抗旱、山洪预警、水资源优化配置和调度、水资源可持续开发利用规划提供准确及时的信息和科学依据。（9）系统的设计、建设既要考虑水文资料整编数据的准确性、连续性和精度要求，又要考虑防汛部门对水文数据的实时性要求。2.1.3 设计标准及依据 水文情报预报规范（SL25-2000） 水文自动测报系统规范（SL612003） 降水量观测规范（SL21-90） 水位观测标准（GBJ 138-90） 水文巡测规范（SL195-97） 水文自动测报系统通信电路设计技术规定SL199-1999 水情信息编码标准（SL330-2005） 实时雨水情数据库表结构与标识符标准（SL323-2005） 水文基本术语和标准（GB/T50095-98）2.1.4 设计条件分析 符合水文自动测报系统技术规范等相关技术标准、规范。 系统设计要求先进、可靠、实用、防雷、省电，达到无人值守、有人管理的目的。 采用定时自报式和查询应答式相兼容的工作体制，对各种发报的控制参数和门坎能够进行远程设置修改。 系统能够长期，特别是在暴雨洪水等恶劣天气条件下可靠地工作。系统设备要求有较高的可靠性，尤其是系统主设备要求有更高的可靠性。 系统应具有先进的数据通信协议，确保数据通信的可靠性，以保证数据通信误码率小于10-6，数据畅通率应达到99%以上。 固态存储器必须实时记录自动采集的全部数据，记录数据能满足水文资料整编的要求，根据不同的站类确保记录容量大于一年测站采集的信息容量。具有现场、远程下载固态存储器数据的功能。 10分钟内应能完成水情分中心一次全系统的数据收集，20分钟内将实时数据送到其它防汛部门。 系统各站采用浮充蓄电池供电方式，应保证连续30天阴雨天（或停电）条件下正常供电。 通信系统应能满足GSM SMS/GPRS相兼容，留有VHF、卫星等备用信道接口，且能够实现切换。2.2系统总体方案2.2.1系统总体结构系统信息流向总体结构如下图所示。下图仅供参考。如上图所示，系统采用GPRS作为传输信道，小一型水库自动采集信息发送到水利局接收中心，水利局设置一处分中心，用于接收水库的水情信息。2.2.2系统总体设计要求及特点自动测报系统总体功能要求如下：（1）系统具有先进、可靠、实用、防雷、省电、便于维护等优点，满足无人值守、有人管理的要求。（2）雨量自动采集：能自动采集到0.5mm雨量变化值和的降雨量。 （3）定时自报：按预先设置的定时时间间隔，向水情分中心发送当前的雨量数据，同时包括测站站号、时间、电池电压、报文类型等参数。（4）自动加报：在规定的时间内水位变幅以及降雨强度超过设定值，且设定的发报时间未到时，自动增加报送次数。如预先设定水位连续变化10cm，连续降雨5mm时，可自动加报，以实时获取数据特征值。（超限值可根据测站实际设置）。（5）应答查询：可响应分中心的查询，按接收到的指令报送实时数据和批量数据。（6）现场固态存储：采集的雨量可现场带时标存储。可提供现场或远程查询、下载。（7）显示功能：在现场能实时显示雨量、电压等水情数据。（8）现场或远地编程：可在现场或远地对设备进行各项参数设置或读取的编程操作。（9）自维护功能：应具有定时工况报告、低电压报警、掉电保护以及自动复位等多项自维护功能。（10）工作环境：应能在雷电、暴雨、停电的恶劣条件下正常工作，雨量采集设备具有融雪功能。（11）安全措施：充分考虑设备设施在防风、防盗等方面的安全问题。2、设备技术要求中小河流水文监测系统工程的雨量信息采集、存储、传输、接收设备要求如下：（1）先进适用、技术成熟。充分利用国内水文测报先进技术成果和成熟的设备，达到实用性和先进性的有机结合，保证水雨情数据的采集、存储和传输质量，满足报汛需求。（2）操作简便、易于维护。立足国产设备，选择技术上可靠且操作简便、易于维护的技术装备，同时考虑水文事业今后的发展要求，各种设备优选符合国家标准的型材和通用件，利于系统运行的维护管理。（3）节能环保、服务到位。在基本功能具备的情况下，优先选择具有绿色环保、中国节能认证的设备，遵循节能、节材的原则，设备本身及包装应使用环保、可循环利用的材料；本项目应选择拥有ISO质量管理体系认证和全国工业产品生产许可证的仪器设备。2.2.3系统主要技术指标 遥测参数：雨量、水位、电压等 数据收集周期：所有报汛站信息在10分钟内准确传到水情分中心，20分钟传至其它防汛部门 工作频段：GSM-900/1800/1900MHz 、VHF-220-240MHz、卫星-接收S波段；发射L波段 数据传输速率：SMS时9600bit/s(bps)、GPRS时约40kb/s、超短波1200bps、 PSTN 9600bps、卫星 9600bps 数据畅通率：99 数据传输误码率： GSM10-6、卫星通信10-7 设备平均无故障工作时间：MTBF100000h 雨量分辨力：0.5mm 水位分辨力：1cm 主设备工作环境温度：-15+60，相对湿度90%RH+50 遥测终端配置大容量非易失存储模块（4Mbit），可存储512天的水位、雨量数据，可以通过GPRS遥测信道远程读取 遥测站设备具有低功耗特点，采用太阳能浮充蓄电池供电方式，保证连续30天阴雨天条件下正常工作。2.2.4系统工作制式自动监测站采用自报式、查询应答式相结合的遥测方式和定时自报、事件加报和召测兼容的工作体制，采用有人看管，无人值守的管理模式。各种发报的控制参数和门坎，必须做到由分中心随时远程设定，RTU控制报送方式的执行和数据的传输。所有自动监测站向省中心自报数据，确保15分钟所有站点数据到达水情分中心。水情分中心接收软件为常上电值守工作体制，实时接收所有站点的最新数据报文，并分解入库。同时水情分中心实时将各分中心的站点数据利用网络同步转发到省水情中心数据库中，便于省水情中心及时了解分中心管辖站点的情况和雨水情信息。监测站通过结构简单、设备低耗省电、维修方便、可靠性高、实时性高的运行机制，采用终端自报和查询（召测）应答兼容的混合式工作制式。为保证设备长期稳定运行，设备采用掉电模式运行，通信模块常加电；召测设备时，通过通信模块唤醒设备，召测数据，查询、配置设备。1、自报式根据量级和需求由分中心设定自报条件，在监测站设备（RTU）的控制下，达到要求等级或标准时，采用增量自报和定时自报相结合。2、查询/应答式由分中心随机召测，报汛站自动响应，当监测站接受分中心的查询（召测），能实时采集水文数据并发送给分中心。2.2.5数据流程监测站采用自报或自报-确认体制工作模式采集相关数据，监测站针对每一类传感器设定了独立的数据采集和数据通信工作策略。通常监测站的数据采集终端、水位传感器等处于掉电工作状态，GSM/GPRS通信终端处于待机状态，每当设定的时间或有触发事件时，监测站的数据采集终端自动触发上电，并打开传感器的电源，监测站等待传感器稳定工作后，采集水位等数据并将数据和时标写入自记内存，如果满足发送数据条件，采集终端通过指令控制GSM/GPRS通信模块，然后发送采集到的数据。无需建立连接，完成发送后，监测站重新返回低功耗值守状态。根据遥测设定的参数，监测站会定时上电，自动发送雨量水位参数、采集站设备状态等信息，发送完成以后自动返回低功耗值守状态。监测站采用自报-确认通信体制。测站发送出数据以后，等待接收方返回确认信息，如果未收到确认信息，测站会自动重发数据，保证数据接收方可靠收到数据。采用自报-确认的机制既能保证了数据发送的及时性，又能保证数据的无错接收，同时测站的耗电会大大降低。系统自报-确认数据流程如下：当中心需要采集监测站当前的数据或需要读取监测站历史数据时，由分中心通过系统监控软件向报汛站发送召测短信或拨打报汛站号码，报汛站GSM/GPRS通信模块收到中心的召测信号后，由GSM/GPRS通信模块触发数据采集终端上电，然后接收中心的召测命令，并相应命令，返回召测数据。系统召测数据流程如下：2.3系统组网和信息流向设计2.3.1通信网络设计原则本系统信息网络设计要求采用以下几个主要的关键技术和原则：（1）应用现代通信技术，组建以分中心为数据汇集点的星形数字通讯网，形成覆盖辖区信息采集系统（移动公网信号要有足够强度）。（2）系统采用监测站点定时自报、分中心远程召测、远程巡测和分中心实时向省中心转发数据、分中心自动向省中心发送修正报文的工作体制。（3）通信网设计确保99以上监测站传输的系统畅通率。（4）遥测终端机采用基于休眠和远程唤醒的良好电源管理技术，提高系统的可靠性。2.3.2通信方式的选择原则和依据（1）选择原则根据水文自动测报系统规范，结合国内水情自动测报系统技术发展现状和设备状况，流域地理及环境特点，国内近几年来水情自动测报系统建设运行管理的经验和体会，确定按下述设计原则进行组网设计：根据流域的地理特点和站点分布，为使监测信息传输可靠，便于管理，应根据系统所在地区的环境、交通和维护等实际情况，采用高可靠性、维护量小的通信方式组网，实现可靠的数据传输信道。重视采用新技术、新方法，保证系统设计的科学性和先进性。传输方式的选择原则：覆盖、可靠原则。采用的通信方式要能覆盖站点，通信方式具有较好的可靠性，保证信息的实时传递和畅通。规范、经济原则。选用的通信方式要符合国家和行业的有关规范、电磁环境要求。通信及维护成本要经济合理，在满足安全的条件下尽可能利用公众通信网。先进、安全原则。尽可能采用先进成熟的通信方式，具有一定的安全性，能防止蓄意的网络攻击。最大共享原则。信息除实时传递到水情分中心外，按照全国防汛指挥系统的建设要求，有关信息应同时传送到省水情信息中心、省、市、县防办等相关单位。（2）选择依据水利部颁发的水文自动测报系统规范（SL61-94）水利部颁发的水文自动测报系统通信电路设计规定2.3.3各种通信方式比较在水利信息化建设中所使用的通讯方式多种多样，常见的通讯方式主要包括：超短波数传电台、微波、GSM/GPRS、卫星通信、PSTN等。各种通讯方式可以分为专网或公网两种基本类型，从发展趋势看，使用公网或依托公网的专网将在水利信息化建设中的通讯网络建设中占据更大的比重。（1）超短波超短波通信是水文自动测报系统应用最广泛、最成功的一种通信方式。它的传输质量介于短波和微波通讯之间，既克服了微波通信的局限性，又比短波通信的质量稳定、可靠。超短波通信为地面可视性通信，依靠直线方式传输数据信号，传输距离约50km左右，当传输距离超过有限范围内时，需通过中继站进行接力通信传输，以成为在平原和丘陵区域内组建水情自动测报系统中应用最多、技术上也较成熟的通信方式。超短波通信网具有通信质量较好、信道稳定、设备简单、投资省、建设周期短等优点，但在距离远或多高山阻挡的区域内，需建多级中继站方能实现测站与中心站之间的数据传输，从而导致系统土建费和设备费的增加，同时由于中继站级数的增加将造成系统可靠性下降，同时给设备的安装及维护带来许多不便。超短波的优点是：信号传输比较稳定，质量较好，又具有一定的绕射能力，设备投资比较小，是我国先前水情自动测报系统中应用比较多的方式。超短波的缺点：传播距离较近、传输速率低、受地形限制，在山地通信或距离较远时需设置中继转发站。（2）微波微波通信是近期迅速成熟的一种通讯手段，其通讯速度提高，设备价格迅速下降，应用范围也迅速扩大。微波通讯包括两种基本类型，即微波无线局域网（802.11b/802.11g）和数字扩频微波传输。优点：微波直接序列扩频通信抗干扰能力强，系统误码率低，建设方便，频谱功率低，辐射很小，抗干扰能力强，通讯速率高。缺点：价格较高，对天线要求高；通常采用点对点传输，比较适合骨干网在带状区域做接力传输。（3）GSMGSM短信息是近年来在水文和其它部门迅速崛起的一种具有组网灵活、成本低、维护方便等优势的新型通信传输手段。但由于实时性差，受地域基站影响大，使用受到一定限制。GSM短信息的优点是：传播不受距离、地形限制；投资少，建设快、运行费用低；抗破坏能力强，可实现“一包多发”。GSM短信的缺点是：因受基站覆盖影响，建设地点有限制条件；实时性相对较差。（4）GPRSGPRS是通用分组无线业务（General Packet Radio Service）的英文简称，是在现有GSM系统上发展出来的一种新的承载业务，目的是为GSM用户提供分组形式的数据业务。GPRS采用分组交换技术，每个用户可同时占用多个无线信道，同一无线信道又可以由多个用户共享，资源被有效的利用。使用GPRS技术实现数据分组发送和接收，用户永远在线且按流量计费，降低了服务成本。优点： 覆盖范围广； 不受距离与地形限制； 使用费率低； 设备功耗低、维护简单，扩展方便缺点：局部地区可能不在GPRS网络覆盖范围内，无法使用。（5）卫星卫星的优点是： 信号传输质量好； 传输距离不受限制，覆盖面积大； 受地形、气候的影响小； 组网灵活。卫星的缺点是： 系统建设成本高； 使用成本高； 水情数据的传输有部分延迟现象； 数据传输速率有限不同的卫星系统，其设备投资、通讯速度、使用费用以及性能指标差距比较大，需要根据实际情况进行选择。（6）PSTN公共交换电话网（Public Switched Telephone Network或简称PSTN）是目前普及程度最高、成本最低的公用通讯网络。PSTN组网具有适用范围广，传输速率高，没有无线通信中常遇到的同频干扰问题等优点。在电路的响应速度上，若采用专用的调制解调器，一般一个报汛站的数据通信在36秒钟内即可完成。若采用通用的调制解调器，通信链路的建立需要约40秒钟。采用PSTN组网无论是设备造价还是运行经费都明显低于其它无线信道组建的专网。然而，由于PSTN通信采用电路交换方式，在建立通信连接过程中需花费一定的时间。当所建系统容量较大时，时效慢的问题较为突出，但可通过在数据接收中心站安装多条同号电话线和配置专用MODEM予以解决。PSTN属有线通信信道，由于电话线而构成的引雷，极易造成设备因雷击而毁坏，因此在建设防雷地网的同时需配置相应的避雷设备。有线组网方式的优点是：建设投资省、周期短。由于采用公用电话网不需要建设通信线路，同时有线组网的设备比超短波电台设备便宜，建设费用低；有线电话由邮电部门负责维护和保养，有线组网的系统维护费用低；有线电话通信距离远，适用范围广，不需要中继站，没有同频干扰，信号传输质量高。有线组网方式的缺点：数据采集时间长，抗自然灾害能力差。2.3.4信道选择选择全球移动通信系统GSM/SMS为通信网主信道，支持GPRS信道，两种信道可以任意切换并可以同时启用，部分公网覆盖信号不稳定的测站可以采用卫星通信作为备用信道。RTU自动接收信息采集设备的信息，选择SMS信道将遥测信息和状态信息发送到水情分中心，水情分中心通过一台连接GSM Modem的值守计算机接收信息，并写入数据库存储。2.4系统测控流程设计2.4.1 数据采集过程设计通过对本监测系统测控对象的分析，并考虑到广泛适用性，本监测系统可能的测控对象的最大范围将包括雨情、水情等水文气象参数，对于本系统将涉及到雨水情及测站状态参数。在上述的参数中多数参数是通过传感器采集得到数据的，个别其他的数据可通过置数器人工置入。由于有些检测参数具有多种可能的接口形式。（1）雨量采集 每日按设定的定时报段制发送雨量信息及测站状态信息，定时报段制可以设定； 有雨即报或按照设定的阀值报送。（2）水位采集 每日按设定的定时报段制发送雨量信息及测站状态信息，定时报段制可以设定； 水位定时采集（5分钟或6分钟），水位变幅超过1cm或按照设定的阀值报送；（3）电压在定时报时采集报送（定时报时间可以设定），或响应召测时采集报送。2.4.2 数据在站存储功能设计本监测系统的RTU应用软件具有以下几个数据库：雨量历史数据库、水位历史数据库、电压历史数据库、整数类型参数数据库、浮点类型参数数据库。RTU具有大量现场存储能力，可长期存储现场原始数据，无须外加各种固态存储器。当数据溢出时能够自动刷新最早的数据。可根据需求设定存储数据的步长，如设定2小时间隔，通过各种传感器采集到的信息将首先被存入RTU中的存储器，能够确保RTU将从其内存中提取数据，并可使用便携机通过RS232端口下载所存储的数据。数据格式及存储：堆栈式数据存储；水位精确到小数点后两位；每条数据的格式：年月日时分雨量水位电压 其中：为空格，占1个字符位；年月日时分：12个字符位。2.4.3 数据发送功能设计（1）数据发送与通信组网方式系统的遥测遥控系统支持各种通信组网方式： PSTN、超短波、RS232/485、GSM/GPRS、卫星通信（VSAT、INMARSAT、北斗卫星等）等，可根据需求进行选配。（2）确认机制为确保数据传输的高可靠性，监测系统要求所有发起通讯的终端必须得到接收方的确认后，才认为发送成功，否则将会自动重发；在采用PSTN、超短波、RS232/485、GPRS、VSAT卫星通讯时，采用的确认机制为：在集合转发站或分中心站接收到数据后，立即给发送方返回回执的方式确认；在采用GSM SMS、INMARSAT、北斗卫星时，采用的确认机制是系统回执的方式，虽然这种机制可能带来潜在的数据包丢失的问题，然而却最大限度地降低了通讯费用。在使用查询-应答数据传输体制时，经常由分中心站主动发起通讯，向各测站下发巡测、召测指令，或下发数据发送等级的指令，或下发改变测站运行体制等系统参数的指令，在此种方式时，需要由测站给分中心站有确认信息。当满足发送条件时，测站将发送数据。2.4.4 数据接收过程的设计数据传输交易中的数据接收方在数据接收到后，可根据不同情况把数据放在不同的转发库或本地库中，或者使参数生效；接收端一般需给发送方返回确认信息。接收方能识别出信道类别。2.4.5 数据传输制式设计按照招标文件要求，监测系统的数据传输方式为自报式、查询应答式相兼容方式。雨水情监测系统支持上述这种数据传输方式，且仅需要通过软件设置确定数据传输方式，无需修改硬件。这种数据传输方式设定的方法，使得系统能够通过远程修改设置，达到根据需要动态改变遥测站数据传输方式的目的。2.4.6 系统时钟同步功能的设计雨水情监测系统测站、分中心站支持本地和远程时钟同步。测站可以通过DDU或工具软件进行本地系统时钟同步，分中心站可通过上位机软件系统时钟同步。雨水情情监测系统远程时钟同步将通过通讯数据包带系统时钟的方式进行。整个系统必须有唯一的时钟源，系统将以采集中心站计算机为时钟源，其他所有测站、分中心站将都以中心站计算机时钟为准。2.5系统构成2.5.1 自动监测站的构成自动监测站采集设备主要包括雨量传感器、水位传感器，报讯通讯设施主要包括RTU、GSM/GPRS通信模块、太阳能电池板、蓄电池等设备。以遥测终端为核心，配置翻斗式雨量传感器、水位计、通信终端、电源系统，实现雨情信息的自动采集和自动传输。采用太阳能浮充蓄电池方式供电。电源是遥测站是否可靠运行的关键。如果电源选择的不合适，或不可靠，即使其他设备再可靠，系统也不可能稳定运行。按照系统建设要求遥测站电源配置总体要求为“保证阴雨天（或停电）条件下连续30天，遥测站正常工作”。因此本设计中各遥测站终端供电均采用太阳能/蓄电池供电，太阳能充电控制器为工业级产品，并有足够的负载能力；蓄电池采用长寿命免维护电池。2.6电源及避雷设计电源是整个系统是否可靠运行的关键。如果电源不可靠，即使其他设备再可靠，系统也不可能稳定运行。本系统遥测站配置的电源必须达到连续阴雨天30天以上正常工作。考虑到本系统采用公网传输信道，所有设备安装的位置并不是较高的位置，无需考虑避雷接地。2.7系统关键指标设计2.7.1 时效性设计采用GPRS传输，传输速率高，每站所需时间在1.5S之内，200个站只需5分钟数据收集时间。采用SMS短信息传输数据的遥测系统，时延主要发生在短信的下行情况下，即从短信中心排队向用户发送信息的时候，因此只要从短信中心到省水情中心之间采用专线以互联网交换协议SMPP传输下行数据，避免下行采用短信模块直接接收数据，则可以大大缩短数据传输时间，在10min之内收齐全系统数据，保证系统的时效性。对于卫星通信，每次发送成功不超过1.5S，也可以保证系统的时效性。2.7.2 畅通率设计由于本系统采用了以下技术，因此可以使系统的数据通信误码率小于10-6，数据畅通率优于99%： 采用带确认机制的自报式，保证数据正确地传输到分中心（或中心站）。一次发送不成功，下次重新发送，确认信息由分中心提供。 通过采用内嵌通信协议，解决数据传输的纠检错问题，提高数据传输可靠性。 采用可靠的GSM/GPRS（卫星终端）传输设备。2.7.3 系统可靠性设计1、影响系统可靠运行的主要因素系统可靠性运行的主要因素为以下及部分。（1）信道的可靠性和稳定性所采用通信方式是否合理，是否可靠，是否灵活。（2）系统数据接收、处理可靠性系统数据接收、处理的可靠性主要表现在计算机管理的机制上，如数据备份、存储、数据库的一致性、数据安全管理及系统崩溃后的处理与恢复。在计算机系统中由于电源扰动、某些物理设备的失效或人为错误等因素，很可能造成系统的混乱或崩溃，如何使系统在发生故障后自动切换备份设备，保证测量数据的连续与完整，这是系统设计不可不考虑的大问题。（3）设备的可靠性在以往的采集系统的实践中，设备出现故障的原因主要有以下几种：由于系统设计不周设备元器件质量问题操作及维修不周设备的制造工艺不严格电源不稳定雷击从以上分析可以看出，要提高系统的可靠性就必须在设计中重视可靠性问题，采用必要措施，减少直到消除各故障的隐患。同时，要对主要元器件进行筛选，对安装及维护人员进行必要的技术培训，提高设备的工艺水平，使整个系统的可靠性得到保障。2、系统工作环境要求（1）分中心分中心机房的工作环境主要决定于微机等的环境要求，一般为：环境温度：5-30，最好：212相对湿度：不大于80%交流电网要求：单相交流220V10%；50HZ1HZ分中心内中心计算机等遥测设备供电应独立一相，机房内其它设备和照明分别用另两相交流供电。（2）监测站监测站设备保证温度在-10-50，相对湿度95%的条件下正常运行，并有防雷、防潮、防风、防动物（包括昆虫）破坏能力。定期保持太阳能电池板清洁。定期清理雨量筒，以防堵塞。报汛站全面实现环境（雷击、高低温、高湿）防护。接地电阻小于4。3、提高系统可靠性的措施 系统可靠性是系统最重要的性能指标，而系统的可靠性又是出自系统的各个环节共同构成与保证的，为保证系统的高可靠性，在本次设计中，选用高可靠性的硬件设备。系统的所有设备均采用国内外定点生产的、成熟的、定型的、商品化的产品。为提高系统可靠性，本方案从以下几方面考虑：l 选择高可靠性设备，包括遥测终端，通信模块、电源、传感器等；系统主设备MTBF优于100000h。l 选用的主设备环境适应能力强，设备允许工作环境温度-15+60，湿度0-95%（50）。l 合理设计电源系统，防止供电不足；采用优质蓄电池，保证电源可靠性。l 因地制宜地设计备份信道；l 设法降低设备功耗；l 高质量的安装调试；l 培训维护管理人员；l 各种输入线路采用避雷措施，包括电源防雷及信号线防雷措施，以求提高系统设备防雷击能力；l 配备足够的备品备件和检测维修仪表；l 对遥测数据进行纠错；l 数据接收处理软件采用模块化设计。2.7.4 系统可扩展性建立的系统具有良好的扩充能力，可以随着业务的增长变化，以及信息技术的发展不断平滑扩充和升级，最大程度的减少对现有应用和设备的调整。系统设计要充分考虑可扩展性，软硬件需要留有扩展接口，便于系统以后的扩展。1、系统容量扩展本系统采用GSM/GPRS进行组网，因此系统应用的升级，当系统需要增加遥测站，只需要在中心站添加相应遥测站的设置就可以将新增加的遥测站纳入该系统。2、遥测站接口扩展系统采用的RTU具有模块化结构，标准化接口，可以扩展接入蒸发量、闸位、墒情、地下水位、流量、水质等具有标准接口的传感器。3、遥测站通讯扩展 系统采用的RTU应支持多种信道发送，支持主备信道、双信道等通信模式，以适应不同的需求。每种发送信道支持多目的地发送，便于扩展。4、中心站功能扩展中心站软件提供友好的人机接口，方便对系统进行修改、补充和完善。软件采用开放式的结构设计，便于维护和升级，预留二次开发接口，为以后功能需求不断得添加新的操作功能和加入新的信息。2.7.5 系统的维护设计所采用的硬件和软件应便于维护、测试和检修。（1）可维修性参数MTTR由制造厂提供，需达到招标文件要求。（2）设备应具有自诊断和寻找故障程序，指出具体故障部位，在现场更换故障部件后即恢复正常。（3）应有便于试验和隔离故障的断开点。（4）应配备合适的专用安装插卸工具。（5）预防性维修应使磨损性故障尽量减少。（6）互换件与不可互换件应有措施保证识别。（7）应提高硬件的代换能力。（8）可通过便携机进行编程修改和增加软件。本方案所选遥测终端机WATER-2000C具有强大的远程维护功能，现场安装完毕后完全不需要考虑任何参数设置错误，只要通信链路正常，在中心站或任何地方都可通过短信方式去更改终端机里的设置和参数，系统软件应能升级，从而大大提高了系统的可维护性和先进性。2.7.7 对环境适应性设计环境适应性：设备在其寿命期预计可能遇到的各种环境的作用下能实现其所有预定功能和性能和（或）不被破坏的能力。是设备的重要质量特性之一。小型水库监测系统的监测站多数处于地理位置比较偏远、环境比较恶劣的野外地区，因此系统对环境的适应性是系统设计的一个关键。1、 系统运行环境响应l 系统达到技术先进、可靠、实用、防雷、省电，达到无人值守、有人管理的目标。l 系统能够长期、特别是在高温、暴雨等恶劣天气条件下可靠地工作。系统设备要求有较高的可靠性。l 系统各站采用浮充蓄电池供电方式，应保证连续30天阴雨天（或停电）条件下正常供电。l 系统应具有方便于系统运行维护的功能。2、环境适应性设计本项目从以下几方面考虑系统对环境适应性：（1）工作环境监测站设备保证温度在-10-50，相对湿度95%的条件下正常运行，并有防雷、防潮、防风、防动物（包括昆虫）破坏能力。（2）防电磁干扰监测站设备选用抗干扰能力强的设备，信传输号线选用带屏蔽层的线缆，防止环境干扰信号对系统带来不稳定性。（3）防雷系统要充分考虑雷电对设备带来的损坏，选用设备的接口带有隔离功能，有较好的抗雷击性能。设备做好防雷接地，防雷接地严格按照相关标准实施。（4）安装工艺系统设备安装工艺要充分考虑对环境适应性的要求，安装要做到仔细、认真，安装位置应不利于偷盗 。3系统功能3.4遥测站的主要功能（1）具有自动采集、固态存储水情数据的功能，存储容量能满足水位、雨量数据存储512天以上，存储数据可以现地和远程下载；（2）具有随机自报和定时自报、查询应答功能，并支持中心站的远程召测；（3）支持本地通过键盘、显示器或外置读写装置对系统的配置参数进行修改,同时也支持通过远程修改；（4）能通过键盘按标准水情编码格式自动发送人工观测数据，并具有发送成功确认标志；（5）能同时短信息GSM（SMS）与支持数据（IP）业务GPRS两种传输手段，当GPRS方式传输失败时能自动切换为短信方式；预留VHF、PSTN、卫星等备用信道接口；（6）具有测试工作状态功能，保证在检修和维护过程中，水情测量数据不进入现地的固态存储器和中心的水情数据库；（7）能在雷电、暴雨、停电等恶劣条件下正常工作。（8）遥测数据传输格式严格按照遥测数据传输协议。在RTU的控制下，采集和长期固态存储信息，并按约定标准格式向上报送信息。可以接收分中心的指令，完成调整参数、召测、下载历史资料等任务。3.4.1 报送方式与报文报送方式采用自报式、查询应答式兼容的混合式工作体制。上述报送方式的实现通过RTU的控制操作进行，各种发报的控制参数和门坎，必须做到由分中心随时远程设定，由上位机监控软件将更改报送方式的指令发送到遥测站的RTU，由RTU内部软件置位更改报送方式程序执行对报送方式的更改，并保存到RTU内部FLASH中，由RTU控制报送方式的执行和数据的传输。报讯站报文发送采用随机自报、定时自报和响应召测发送的方式，报文格式按照招标书的要求。l 随机自报：RTU通过传感器，自动采集数据；当数据达到规定的变化量时自动发送信息给中心站及分中心站。本次发送失败，下次发送的同时补发上次未发送成功的数据。l 定时自报：每日定时报送若干次数据和本站电池电压，以报告设备工作状况和收集资料，定时间隔可以通过本地/远程设置完成。l 响应召测：接收到分中心召测命令，发送相关数据。3.4.2 存储与数据下载固态存储器必须实时记录自动采集的全部数据，记录数据能满足水文资料整编的要求，根据不同的站类确保记录容量大于512天测站采集的信息容量。具有现场、远程下载固态存储器数据的功能。具有数据在站存储功能，配备后备电池保证数据不丢失，用于水文数据整编。3.4.3 管理及其它具有本地实时雨水情参数数据显示、参数设置修改功能、人工置数功能，在传感设备发生故障时可以人工置入其它方式采集的雨水情数据。具有远程和现场修改测站参数和时钟校正的功能。遥测站设备功耗低，采用蓄电池组和太阳能电池板，需保证在连续阴雨30天内正常供电。遥测站设备应能实现平时处于值守状态以节约电能，采用先进的休眠唤醒机制，分中心发送指令或进行召测时可以远程唤醒RTU。3.4.4 节电措施由于采用蓄电池供电，在完成所要求功能的基础上必须采取积极的节电措施。（1）RTU设备须支持休眠/唤醒方案，使RTU执守时总处于休眠状态。同时除RTU能够支持休眠唤醒方案，降低本身的功耗外，也能控制测站其它设备供电的关闭与开启，使整个测站达到最低功耗状态。（2）提供在板供电管理技术，能够通过灵活的编程和设置，使处于工作状态下的RTU仅为与当前操作相关的电路加电，达到降低遥测站操作期间功耗的目的。3.4.5 设备兼容多种传输信道系统建设时兼容GSM、GPRS传输功能，一是GSM通信机加进GPRS模块，支持GSM传输；二是RTU内部软件支持GSM的数据编码和发送，GSM和GPRS的转换可以考虑从硬件或纯软件实现选择，可以设置发送接收单位的数量和IP地址。具有数据向多个目的地传送功能。具有VHF、PSTN、卫星等备用信道接口。3.5分中心的主要功能3.5.
