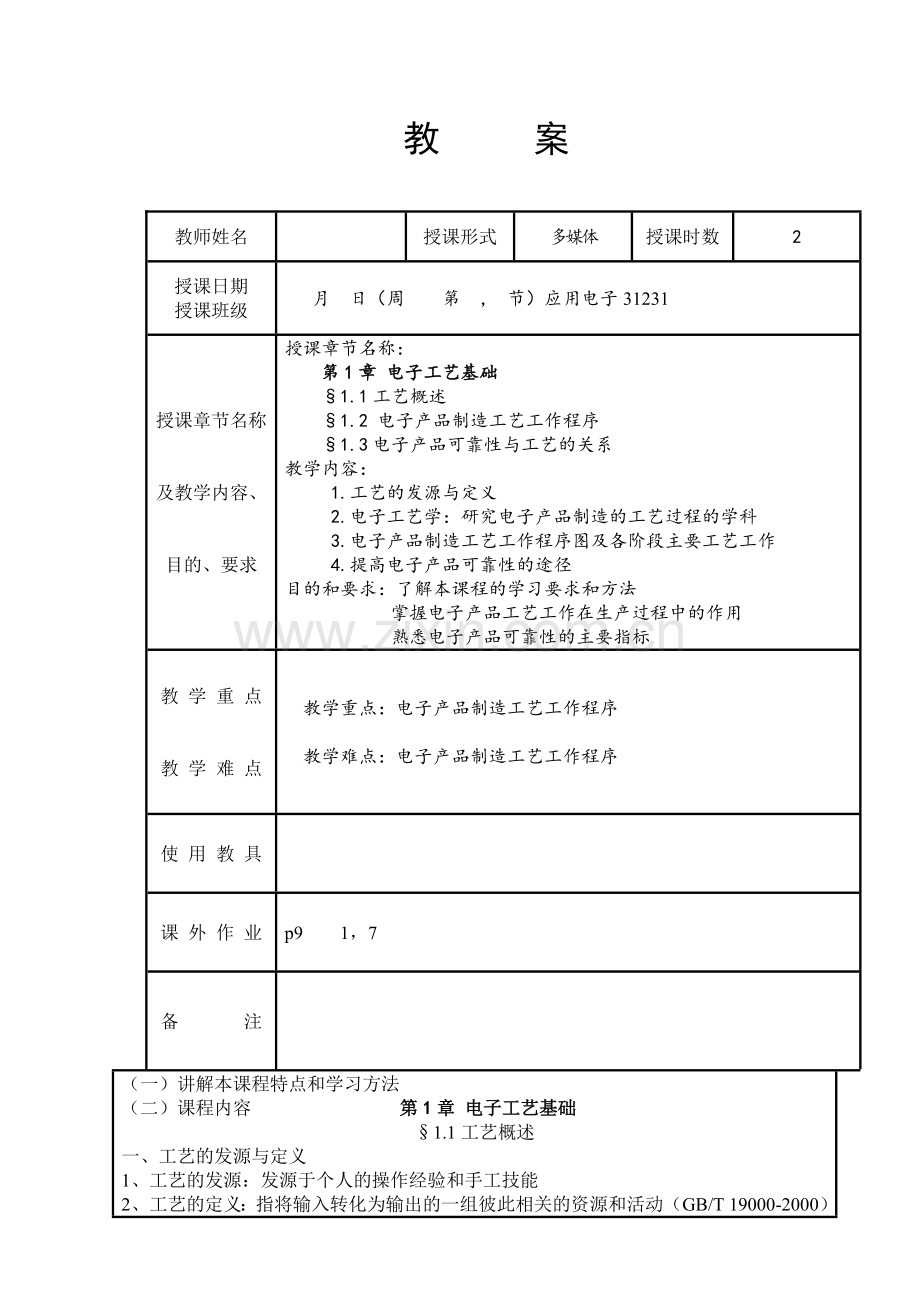

教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第1章 电子工艺基础
§1.1工艺概述
§1.2 电子产品制造工艺工作程序
§1.3电子产品可靠性与工艺的关系
教学内容：
1.工艺的发源与定义
2.电子工艺学：研究电子产品制造的工艺过程的学科
3.电子产品制造工艺工作程序图及各阶段主要工艺工作
4.提高电子产品可靠性的途径
目的和要求：了解本课程的学习要求和方法
掌握电子产品工艺工作在生产过程中的作用
熟悉电子产品可靠性的主要指标
教 学 重 点
教 学 难 点
教学重点：电子产品制造工艺工作程序
教学难点：电子产品制造工艺工作程序
使 用 教 具
课 外 作 业
p9 1，7
备 注
（一）讲解本课程特点和学习方法
（二）课程内容 第1章 电子工艺基础
§1.1工艺概述
一、工艺的发源与定义
1、工艺的发源：发源于个人的操作经验和手工技能
2、工艺的定义：指将输入转化为输出的一组彼此相关的资源和活动（GB/T 19000-2000）

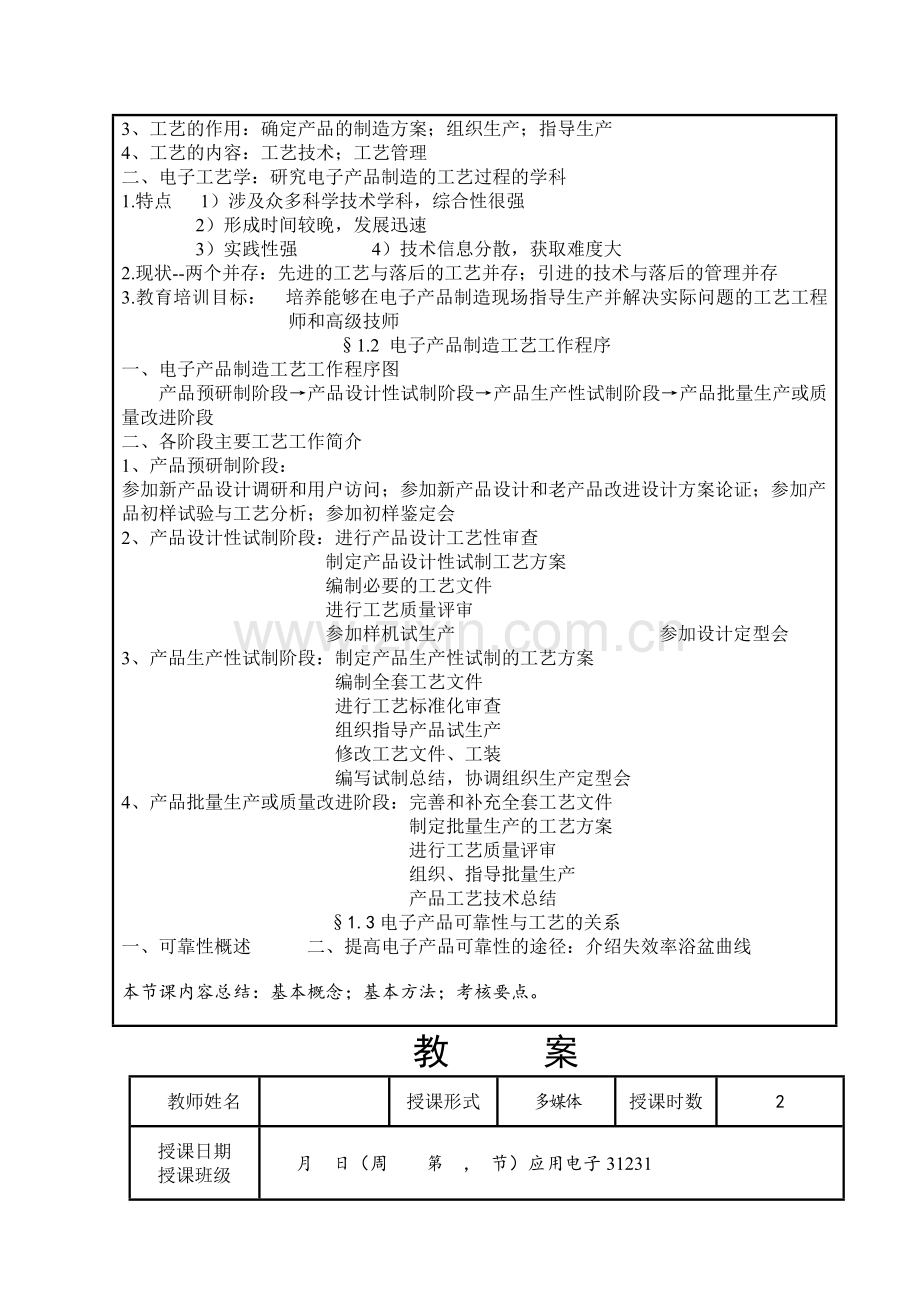

3、工艺的作用：确定产品的制造方案；组织生产；指导生产
4、工艺的内容：工艺技术；工艺管理
二、电子工艺学：研究电子产品制造的工艺过程的学科
1.特点 1）涉及众多科学技术学科，综合性很强
2）形成时间较晚，发展迅速
3）实践性强 4）技术信息分散，获取难度大
2.现状--两个并存：先进的工艺与落后的工艺并存；引进的技术与落后的管理并存
3.教育培训目标： 培养能够在电子产品制造现场指导生产并解决实际问题的工艺工程师和高级技师
§1.2 电子产品制造工艺工作程序
一、电子产品制造工艺工作程序图
产品预研制阶段→产品设计性试制阶段→产品生产性试制阶段→产品批量生产或质量改进阶段
二、各阶段主要工艺工作简介
1、产品预研制阶段：
参加新产品设计调研和用户访问；参加新产品设计和老产品改进设计方案论证；参加产品初样试验与工艺分析；参加初样鉴定会
2、产品设计性试制阶段：进行产品设计工艺性审查
制定产品设计性试制工艺方案
编制必要的工艺文件
进行工艺质量评审
参加样机试生产 参加设计定型会
3、产品生产性试制阶段：制定产品生产性试制的工艺方案
编制全套工艺文件
进行工艺标准化审查
组织指导产品试生产
修改工艺文件、工装
编写试制总结，协调组织生产定型会
4、产品批量生产或质量改进阶段：完善和补充全套工艺文件
制定批量生产的工艺方案
进行工艺质量评审
组织、指导批量生产
产品工艺技术总结
§1.3电子产品可靠性与工艺的关系
一、可靠性概述 二、提高电子产品可靠性的途径：介绍失效率浴盆曲线
本节课内容总结：基本概念；基本方法；考核要点。
教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第2章 电子元器件
§2.1电子元器件的主要参数
教学内容：
1.电子元器件的主要参数（特性参数、规格参数、质量参数）
2. 电子元器件的检验和筛选
3. 电子元器件的命名与标注
目的和要求：熟悉各电子元器件的种类
掌握电子元器件的主要参数
教 学 重 点
教 学 难 点
教学重点：电子元器件的规格参数
教学难点：电子元器件的规格参数
使 用 教 具
课 外 作 业
p54 1,2,3
备 注
（一）复习上节课主要内容
（二）课程内容 第2章 电子元器件
§2.1电子元器件的主要参数
一、概述：
1.什么是电子元器件？
电子元器件是在电路中具有独立电气功能的基本单元，是电子设备中必不可少的基本材料。
2.对电子元器件的主要要求：
可靠性高、精确度高、体积微小、性能稳定、符合使用环境条件
3.电子元器件发展趋向：集成化、微型化、提高性能、改进结构
4.电子元器件的分类：
1）有源元器件：工作时，其输出不仅依靠输入信号，还要依靠电源。通称为“器件”。
2）无源元器件：通称为“元件”，又可分为耗能元件、储能元件、结构元件。
二、电子元器件的主要参数
1.特性参数：用于描述电子元器件在电路中的电气功能。如电阻特性（即伏安特性）。
2.规格参数：用于描述电子元器件的特性参数的数量。主要包括：
a.标称值和标称值系列b.允许偏差和精度等级c.额定值和极限值
3.电子元器件的质量参数：用于度量电子元器件的质量水平。主要包括：温度系数、噪声电动势、高频特性、可靠性、机械强度、可焊性等等。
三、电子元器件的检验和筛选
1.外观质量检验
2.电气性能检验筛选：随机抽样筛选或老化筛选
注意事项：不因是正品而忽略测试；学会正确使用测量仪器仪表
四、电子元器件的命名与标注
1.命名方法：用字母和数字组合表示电子元器件的种类、材料、特征、型号、生产序号及区别代号、主要电气参数。如RT14-0.25-b-10k-±5%，CD11-16-22等。
2.标注方法：
1）直标法：主要参数直接印制在元器件表面
2）文字符号法：电阻基本单位Ω，电容基本单位pF，电感基本单位μH。如电阻223表示22kΩ，电容103表示0.01μF，电感820表示82μH。
3）色标法
用背景颜色区别种类：浅色（淡绿、淡蓝、浅棕）表示碳膜电阻；红色表示金属膜或金属氧化膜；深绿色表示线绕电阻。
用色码（色环、色带或色点）表示数值及允许偏差
本节课总结：一般电子元器件主要参数
教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第2章 电子元器件
§2.1电子元器件的主要参数
教学内容：
1.电子元器件的主要参数标注方法举例（温控仪）
2.温控仪元器件识读实训
3.讨论电子元器件实物和原理图区别
目的和要求：熟悉电子元器件实物及参数
教 学 重 点
教 学 难 点
教学重点：电子元器件实物及参数
教学难点：电子元器件实物及参数
使 用 教 具
课 外 作 业
补充实训1: 温控仪PCB元器件识读
备 注
（一）复习上节课主要内容
（二）课程内容
第2章 电子元器件
§2.1电子元器件的主要参数（续）
一、电子元器件的主要参数标注方法举例
1.温控仪主要元器件介绍
2.温控仪元器件参数介绍
二、实训步骤
1.外观识读
2.列写元器件参数
三、讨论
对照实物和原理图，掌握基本元器件知识
四、完成各品种元器件参数课堂练习
准备实训材料——温控仪原理图
温控仪电路板
每2人一组
简单总结本节课。
教 案
教师姓名
授课形式
讲练结合
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第2章 电子元器件
§2.2电阻器和电位器
§2.3电容器
§2.4电感器和变压器
教学内容：
1.电阻器、电位器、电容器、电感器和变压器的基本知识
2.电阻器、电位器、电容器、电感器和变压器的主要性能参数和识别方法
3.电阻器、电位器、电容器、电感器和变压器的检测方法
目的和要求：熟悉各电子元件的种类
掌握电阻器、电位器、电容器、电感器和变压器识读和检测方法
教 学 重 点
教 学 难 点
教学重点：电阻器、电位器、电容器、电感器和变压器识读检测方法
教学难点：电感器和变压器的识读和检测方法
使 用 教 具
课 外 作 业
p54 5,7,8
备 注
复习上节课内容。
第2章 电子元器件
§2.2电阻器和电位器
一、电阻基本知识:电阻器简称电阻，用字符R表示，单位Ω。
1. 电阻的分类：按工艺或材料分——合金型、薄膜型、合成型; 按使用范围及用途分——普通型、精密型、高频型、高压型、高阻型、集成电阻、敏感电阻; 按电阻值能否变化分——固定电阻、可变电阻、电位器
2. 电阻的命名方法和图形符号（见书P17或参考书P39）
二、电阻的主要性能参数和识别方法
1. 主要性能参数: 1）标称值和标称值系列：注意阻值的标称值的离散性特点
2）温度系数α：根据α值的大小，分辨电阻具有正负温度系数
2.识别方法：直标法、文字符号法、色标法
三、电阻的检测方法（先阅读再提问）
1. 普通电阻的检测方法 用万用表欧姆档测电阻，注意量程的选取。
2. 电位器和可变电阻的检测方法 3. 敏感电阻的检测方法
§2.3电容器
一、基本知识: 电容器简称电容，用字符C表示，单位F。
1. 电容的分类：
按介质材料分——涤纶电容、云母电容、瓷介电容、电解电容
按用途分——耦合电容、旁路电容、隔直电容、滤波电容
按电容值能否变化分——固定电容、微调电容、可变电容
按有无极性分——电解电容、无极性电容
2.命名方法和图形符号
二、主要性能参数: 1.标称值和标称值系列：和电阻类似
2.额定工作电压与击穿电压：额定电压指电容的耐压 3.绝缘电阻：即电容漏电阻
三、识别方法：
直标法、文字符号法、数码表示法、色标法（电感：直标法、文字符号法、色标法）
四、检测方法：万用表欧姆档测电容的方法测量小容量电容、测量电解电容器、测量可变电容器
§2.4电感器和变压器
一、基本知识:电感：又称电感线圈，用字母L表示，单位亨利（H）
变压器：电感的特殊形式，利用互感原理来传输能量
二、主要性能参数
电感的主要性能参数：标称电感量、品质因数、分布电容、直流电阻
变压器的主要特性参数：变比、额定功率、效率、绝缘电阻
三、识别方法：电感：直标法、文字符号法、色标法
四、性能检测:电感的性能检测：外观检查结合万用表测试的方法
变压器的性能检测：需先了解其连线结构
本节课主要内容回顾。
教 案
教师姓名
授课形式
讲练结合
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第2章 电子元器件
§2.5半导体器件
§2.6集成电路
教学内容：
一、半导体分立器件分类和注意事项
(1)二极管 (2)双极型三极管 (3)场效应晶体管
二、集成电路的分类、封装和引脚识别
三、集成电路使用注意事项（特别是MOS集成电路）
四、集成电路检测方法
目的和要求：熟悉各类常用电子器件的种类和识别方法
掌握各类常用电子器件的性能和使用方法
教 学 重 点
教 学 难 点
教学重点：常用半导体器件的识读和检测方法
教学难点：常用半导体器件的识读和检测方法
使 用 教 具
元器件实物
课 外 作 业
p54 13,14
备 注
复习上节课内容。 §2.5半导体器件
一、半导体分立器件分类：
1.半导体二极管：普通二极管：整流二极管、检波二极管、稳压二极管、恒流二极管、开关二极管等；
特殊二极管(微波二极管)：变容二极管、雪崩二极管、SBD、TD、PIN管等。
2.双极型晶体管
锗管：高频小功率管(合金型、扩散型)；低频大功率管(合金型、台面型)。
硅管：低频大功率管、大功率高反压管(扩散型、扩散台面型、外延型)；高频小功率管、超高频小功率管、高速开关管(外延平面工艺)；低噪声管、微波低噪声管、超β管(外延平面型、薄外型、钝化技术)；高频大功率管、微波功率管(外延平面型、覆盖型、网状结构、复合型)。
专用器件：单结晶体管、可编程晶体管。功率整流器件：可控硅整流器(SCR)、硅堆。
场效应晶体管:结型硅管：N沟道(外延平面型)、P沟道(双扩散型)、隐埋栅、V沟道(微波大功率)；
结型砷化镓：微波低噪声、微波大功率(肖特基势垒栅)；
硅MOS耗尽型：N沟道、P沟道；硅MOS增强型：N沟道、P沟道。
二、注意事项：
(1)二极管①切勿使电压、电流超过器件手册中规定的极限值，并应根据设计原则选取一定的裕量。
②允许使用小功率电烙铁进行焊接，焊接时间应该小于3～5s，要注意有良好的散热。
③玻璃封装的二极管引线的弯曲处距离管体不能太小，一般至少2mm。
④安装二极管的位置尽可能不要靠近电路中的发热元件。
⑤接入电路时要注意二极管的极性。
(2)双极型三极管:使用三极管的注意事项与二极管基本相同，此外还有如下几点。
①安装时要分清不同电极的管脚位置，焊点距离管壳不得太近。
②大功率管接触面应该平整光滑，中间涂抹有机硅脂;要保证固定三极管的螺丝钉松紧一致。
③对于大功率管，特别是外延型高频功率管，在使用中要防止二次击穿。
(3)场效应晶体管:①结型场效应管和一般晶体三极管的使用注意事项相仿。
②绝缘栅型场效应管特别注意避免栅极悬空，在存储时应把它的三个电极短路。
§2.6集成电路
一、 分类：按信号分：模拟、数字 按有源器件分：双极性、MOS型、双极性-MOS型 按集成度分：小规模、中规模、大规模、超大规模
二、 集成电路的引脚识别圆形金属罐装：从标记开始，顺时针方向读引脚 单列直插式：从标记开始，从左到右读 双列直插式和四方型：从标记开始，逆时针读
三 集成电路的封装：按材料分为金属、陶瓷、塑料；按电极引脚形式分通孔插装式及表面安装式。
四、使用注意事项（重点讲解MOS集成电路的使用注意事项。）
(1)工艺筛选：目的在于将一些可能早期失效的电路及时淘汰出来，保证整机产品的可靠性。
(2)正确使用：其负荷不允许超过极限值；输入信号的电平不得超出集成电路电源电压的范围
五、检测方法：使用中以目测结合替代法进行检测
本节课主要内容回顾。
教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31131
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第2章 电子元器件
§2.7 SMT元器件
教学内容：1.SMT基本概念
2.SMT的特点
3.SMT元器件介绍和识读方法
目的与要求： 掌握SMT的特点和SMT元器件识读方法
教 学 重 点
教 学 难 点
教学重点：SMT元器件识读方法
教学难点：SMT元器件识读方法
使 用 教 具
课 外 作 业
补充实训2：SMT元器件识读
备 注
复习上节课内容。 第2章 电子元器件
§2.7 SMT元器件
一、基本概念
1.什么是SMT？
SMT就是表面组装技术（表面贴装技术）（Surface Mounted Technology）或（Surface Mounting Technology ）的缩写。
小型化进程：3225→3216→2520→2125→1608→1003→1603→0402→0201。
• 小型化的元器件称为：片式元器件（SMC、SMD或机电元件）。
• 将元件装配到印刷或其它基板上的工艺方法称为SMT工艺。
• 相关的组装设备则称为SMT设备。
2.SMT生产线：由丝网印刷、贴装元件及再流焊三个过程构成。
• 小型化的元器件称为：片式元器件（SMC、SMD或机电元件）。
• 将元件装配到印刷或其它基板上的工艺方法称为SMT工艺。
• 相关的组装设备则称为SMT设备。
二、SMT特点
¨ 组装密度高、电子产品体积小、重量轻。
¨ 可靠性高、抗振能力强。
¨ 焊点缺陷率低。
¨ 高频特性好。减少了电磁和射频干扰。
¨ 易于实现自动化，提高生产效率。降低成本达30%~50%。
¨ 节省材料、能源、设备、人力、时间等。
三、片式元器件分类
一般分为三类：SMC、SMD、机电元件
类别
封装形式
种类
无源表面装配元件SMC（Surface Mounting Component）
矩形片式
厚膜和薄膜电阻器、单层陶瓷电容器、热敏电阻、片式电感器
圆柱形
碳膜电阻器、金属膜电阻器、陶瓷电容器、热敏电容器
异形
半固定电阻器、电位器、钽电解电容器、线绕电感器
有源表面装配器件SMD （Surface Mounting Device）
陶瓷组件（扁平）
无引脚陶瓷芯片载体、有引脚陶瓷芯片载体
塑料组件（扁平）
SOP、SOT、SOJ、PLCC、BAG、CSP
机电元件
异型
连接器、变压器、延迟器、振荡器、薄型微电机
四、印制板SMT元器件识读实训：以电脑主板为例，识读SMT元器件。完成课堂练习。本节课主要内容回顾。
教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第3章 电子产品装配常用工具和材料
§3.1 电子产品装配常用工具
教学内容：
一、电子产品装配常用五金工具介绍和正确选用
1.钳子：桃口钳、斜口钳、平口钳、尖嘴钳、剥线钳
2、改锥：无感改锥、带试电笔的改锥、自动螺钉旋具
3、小工具：镊子、小刀和锥子
二、焊接工具——电烙铁的分类、结构、合理选用
三、烙铁头的形状和修整
目的与要求： 熟悉电子产品装配常用工具
掌握焊接用工具的类型，熟悉使用方法
教 学 重 点
教 学 难 点
教学重点：焊接用工具的类型和使用方法
教学难点：焊接用工具的类型和使用方法
使 用 教 具
常用工具
课 外 作 业
补充实训2：维修电烙铁
备 注
复习上节课内容。 第3章 电子产品装配常用工具和材料
§3.1 电子产品装配常用工具
一、电子产品装配常用五金工具
1.钳子
桃口钳、斜口钳：用于剪断导线或其他较小金属、塑料等物件。这两种钳子都不能用于剪断较粗的金属件或用来夹持东西。
平口钳：小平口钳的钳口平直，并拢后前部无间隙，后部稍有间隙。大平口钳的钳口较厚且有纹路。这两种钳子都可以用于弯曲元器件引脚或导线，也可用来夹持某些零件。不宜夹持螺母或其他受力较大的部位，特别是小平口钳的钳口较薄，容易变形。
尖嘴钳：尖嘴钳的钳口形状分为平口和圆口的两种，一般用来处理小零件它们都不能用于扳弯粗导线，也不能用来夹持螺母。
剥线钳：适用于剥去导线的绝缘层。
2.改锥：改锥的标准名称是螺钉旋具，也叫做螺丝刀或螺丝起子。
无感改锥：旋杆通常也用绝缘材料制成，专用于无线电产品中电感类元件调试，可以减少调试过程中人体对电路的感应。无感改锥一般不能承受较大扭矩。
带试电笔的改锥：既可以用它来指示工作对象是否带电，还能用来旋转螺钉。试电笔常见有氖泡指示和液晶指示的两种，特点是在测电回路中串联一个兆欧级的电阻，把检测电流限制在安全范围内。
自动螺钉旋具：自动改锥具有顺旋、倒旋和同旋三种动作方式。当开关置于同旋档时，相当于一把普通改锥；当开关置于顺旋或倒旋位置时，用力顶压旋具，旋杆即可连续顺旋或倒旋。这种改锥适用在批量大、要求一致性强的产品生产中使用。
3、小工具
镊子：适用于夹持细小的元器件和导线，在焊接某些怕热的元器件还能散热。
小刀和锥子：小刀用来刮去绝缘层或氧化层，修整印制电路板。锥子也常叫做通针.
二、焊接工具——电烙铁
1.分类和结构:按加热方式分：直热式、感应式。按烙铁的发热能力（消耗功率）分：有20W、30W、…、500W等。从功能分：有单用式、两用式、调温式、恒温式等。
此外，还有特别适合于野外维修使用的低压直流电烙铁和气体燃烧式烙铁。
2.电烙铁的合理选用:实际工作中，要根据情况灵活应用电烙铁。
3.烙铁头的形状和修整
选择烙铁头的依据是应使它尖端的接触面积小于焊接处(焊盘)的面积。一般说来，烙铁头越长、越粗，则温度越低，需要焊接的时间越长；反之，烙铁头越短、越尖，则温度越高，焊接的时间越短。
本节课主要内容回顾。
教 案
教师姓名
授课形式
参观
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
参观无锡市电子元件大卖场
教学内容：参观汇利电子市场
参观新五金商厦的品牌电工电子工具专柜
目的和要求：了解电子元器件实物、价格及市场行情
教 学 重 点
教 学 难 点
教学重点：无
教学难点：无
使 用 教 具
课 外 作 业
参观电子市场感想
备 注
参观无锡市电子元件大卖场
通过参观，指导学生了解电子元器件实物、价格及市场行情。学习元器件、工具的识别和采购方法。
教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第3章 电子产品装配常用工具和材料
§3.2焊接材料
教学内容：
一、对焊料的要求及常用焊料介绍
二、助焊剂的作用及对助焊剂的要求
目的和要求： 熟悉常用焊料和焊剂
掌握助焊剂使用注意事项
教 学 重 点
教 学 难 点
教学重点：焊料要求及助焊剂使用注意事项
教学难点：助焊剂使用注意事项
使 用 教 具
课 外 作 业
补充实训3：维修电烙铁
备 注
复习上节课内容。
第3章 电子产品装配常用工具和材料
§3.2焊接材料
一、焊料
1.对焊料的要求
焊料是易熔金属，它的熔点低于被焊金属。
焊料熔化时，将被焊接的两种相同或不同的金属结合处填满，待冷却凝固后，把被焊金属连接到一起，形成导电性能良好的整体。一般要求焊料具有熔点低、凝固快的特点，熔融时应该有较好的浸润性和流动性，凝固后要有足够的机械强度。按照组成的成分，有锡铅焊料、银焊料、铜焊料等多种。
2.常用焊料的简介
在一般电子产品的装配焊接中，主要使用铅锡焊料，一般称为焊锡。
手工烙铁焊接经常使用管状焊锡丝。将焊锡制成管状，内部是优质松香添加一定活化剂组成的助焊剂。由于松香很脆，拉制时容易断裂，造成局部缺助焊剂的现象，而多芯焊丝则能克服这个缺点。焊料成分一般是含锡量为60％～65％的铅锡合金。
焊锡丝直径有0.5mm、0.8mm、0.9mm、1.0mm、1.2mm、1.5mm、2.0mm、2.3mm、2.5mm、3.0mm、4.0mm、5.0mm，还有扁带状、球状、饼状等形状的成型焊料。
二、助焊剂
1.助焊剂的作用
①除氧化膜。其实质是助焊剂中的氯化物、酸类同氧化物发生还原反应，从而除去氧化膜。反应后的生成物变成悬浮的渣，漂浮在焊料表面。
②防止氧化。液态的焊锡及加热的焊件金属都容易与空气中的氧接触而氧化。助焊剂熔化以后，形成漂浮在焊料表面的隔离层，防止了焊接面的氧化。
⑧减小表面张力。增加焊锡的流动性，有助于焊锡浸润。
④使焊点美观。合适的助焊剂能够整理焊点形状，保持焊点表面的光泽。
2.对助焊剂的要求
①熔点应低于焊料。只有这样，才能发挥助焊剂作用。
②表面张力、粘度、比重小于焊料。
③残渣容易清除。助焊剂都带有酸性，残渣会腐蚀金属，而且影响外观。
④不能腐蚀母材。助焊剂的酸性太强，会除去氧化层，也会腐蚀金属，造成危害。
⑤不产生有害气体和刺激性味道。
三、焊接过程：
观看焊接过程的录像材料，了解手工焊接工艺。
本节课主要内容回顾。
教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第3章 电子产品装配常用工具和材料
§3.3线材和其他材料
教学内容：
熟悉导线和绝缘材料的选用方法
教学要求： 了解常用导线和绝缘材料的类型
熟悉导线和绝缘材料的选用方法
教 学 重 点
教 学 难 点
教学重点： 导线和绝缘材料的选用方法
教学难点：导线和绝缘材料的选用方法
使 用 教 具
课 外 作 业
P78：3，11
备 注
复习上节课内容。
§3.3线材和其他材料
一、导线：导线一般由导体(芯线)和绝缘体(外皮)组成，裸线除外。
1.导线的分类：
裸线：没有绝缘层的单股或多股导线
电磁线：绝缘层为表面涂漆或外缠纱、丝、薄膜等，用来绕制电感类产品的又叫绕组线。
绝缘电线电缆：包括固定敷设电线、绝缘软电线和屏蔽线，用做电子产品的电气连接。
通信电缆：一般指电信系统中的电信电缆、高频电缆和双绞线。
2.常见的导线：
安装导线和屏蔽线（在电子产品生产中常用的安装导线，主要是塑料线）电磁线、带状电缆、电源软导线、同轴电缆与馈线、高压电缆
3.导线的选用注意事项
（1）安全载流量：安全载流量是指铜芯导线在环境温度25℃、载流芯温度70℃的条件下架空敷设的载流量。导线载流量应为安全载流量的1/2左右。一般可按5A/mm2估算。
（2）最高耐压和绝缘性能：导线标志的试验电压，是表示导线加电1min不发生放电现象的耐压特性。实际使用中，工作电压应该是试验电压的1/5～１/3。
电路种类
导线颜色
三相交流电路
A相
红
B相
绿
C相
蓝
零线或中性线
淡蓝
安全接地
绿底黄纹
一般交流电路
白、灰
接地线路
绿、绿底黄纹
直流电路
+
红、棕
GND
黑、紫
-
青、白底青纹
晶体管电极
E极
红、棕
B级
黄、橙
C级
青、绿
指示灯
青
立体声电路
右声道
红、橙
左声道
白、灰
（3）导线颜色
（4）工作环境条件
导线绝缘层的耐热温度要高于室温和电子产品机壳内部空间的温度；应根据导线受到的机械引力，选用不同的导线，并留有裕量。
二、绝缘材料：在直流电压的作用下，只允许极微小的电流通过。
绝缘材料的主要性能：抗电强度、机械强度、耐热等级
绝缘纸：常用的有电容器纸、青壳纸、钢板纸等，具有较高的抗电强度，但抗张强度和耐热性都不高。主要用于要求不高的低压线圈。
绝缘布：常用的有黄腊布、黄腊绸、玻璃漆布等。它们具有布的柔软性和抗拉强度，用于包扎、变压器绝缘等。这种材料也可制成各种套管，用做导线护套。
有机薄膜：常用的有聚脂、聚酰亚胺、聚氯乙烯、聚四氟乙烯薄膜。
粘带：可以取代传统的“黑胶布”，提高了耐热、耐压等级。
本节课主要内容回顾。
教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：
第4章 印制电路板的设计与制作
§4.1 印制电路板的特点与分类
教学内容：
一、印制电路板的类型和特点
二、敷铜箔板的种类及性能
三、印制电路板互联要求
四、印制电路板的设计内容及要求
教学要求：了解印制电路板的种类
熟悉印制电路板的形状、尺寸的确定方法、布局方法
教 学 重 点
教 学 难 点
教学重点：印制电路板的形状、尺寸的确定方法
印制板的布局方法
教学难点：印制板的布局方法
使 用 教 具
计算机主板
课 外 作 业
备 注
复习上节课内容。
第4章 印制电路板的设计与制作
4.1 印制电路板的特点与分类
一、印制电路板的类型和特点
1、印制电路板的类型
单面板、双面板、多层板和挠性板、平面印制电路板。
2、印制电路板的特点
使用印制电路板制造的产品具有可靠性高，一致性、稳定性好，机械强度高、耐振、耐冲击，体积小、重量轻，便于标准化、便于维修以及用铜量小等优点。其缺点是制造工艺较复杂，单件或小批量生产不经济。
二、敷铜箔板的种类及性能
（1）酚醛纸基覆铜板
（2）环氧酚醛玻璃布覆铜板
（3）环氧玻璃布覆铜板
（4）聚四氟乙烯玻璃布覆铜板
三、印制电路板互联要求
按照信号流走向布局
优先确定特殊元器件的位置
防止电磁干扰
抑制热干扰
增加机械强度
考虑操作性能对元器件位置的要求
四、印制电路板的设计内容及要求
1、设计内容：
（1）确定电路板的尺寸、层数、形状和材料，确定印制电路板坐标网格的间距。
（2）确定印制电路板与外部的连接方式，确定元器件的安装方法，确定插座和连接器件的位置。
（3）确定元器件尺寸、排列间隔和制作印制电路板图形的工艺。
（4）根据电原理图，在印制电路板规定尺寸范围内，布设元器件和导线，确定印制导线的宽度、间距以及焊盘的直径和孔径。
（5）生成设计好的PCB图文件，提交给印制电路板的生产厂家。
2、要求：评价印制电路板的设计质量，通常考虑下列因素：
· 线路的设计是否给整机带来干扰：
· 电路的装配与维修是否方便；
· 制板材料的性能价格比是否最佳；
· 电路板的对外引线是否可靠；
· 元器件的排列是否均匀、整齐；
· 版面布局是否合理、美观。
本节课主要内容回顾。
教 案
教师姓名
授课形式
多媒体
授课时数
2
授课日期
授课班级
月 日（周 第 ， 节）应用电子31231
授课章节名称
及教学内容、
目的、要求
授课章节名称：第4章 印制电路板的设计与制作
4.2 印制电路板的排版设计
教学内容：一、元器件布设的原则、安装固定方式、排列格式
二、印制电路板的基板材料、种类、厚度、形状和尺寸选择
三、印制电路板的对外连接方式
教学要求：了解印制电路板的种类
熟悉印制电路板的形状、尺寸的确定方法、布局方法
教 学 重 点
教 学 难 点
教学重点：印制电路板元器件的布设方法
教学难点：印制电路板元器件的布设方法
使 用 教 具
P100 2,3
课 外 作 业
备 注
复习上节课内容。
4.2 印制电路板的排版设计
一、元器件布设
1、 元器件布设的原则：
(1)在规定区域内，首先确定一些特殊元器件的位置，这些元器件可能从电、磁、热、机械强度等几方面影响整机性能的元器件位置，或者这些元器件在操作要求方面或位置固定时有特殊要求，这样可以尽量避免这些特殊元器件可能产生干扰，从而使因印制板上布局引入的干扰得到最大限度的抑制。
(2)元器件布设要整齐美观，在整个版面上要分布均匀、疏密一致。元器件一般应该布设在印制板的某一面上，并且元器件的每个引出脚要单独占用一个焊盘。
(3)元器件不能占满版面，在印制板四周边缘要留有一定空间。留空的大小要根据印制板的面积和固定方式来确定，位于印制电路板边上的元器件，距离印制板的边缘至少应该大于2mm。
(4)元器件的布设不能跨越其它元器件，相邻的两个元器件之间，要保持一定安全距离（一般环境中的间隙安全电压是200V/mm）。
(5)元器件的安装高度要尽量降低，一般不要超过5mm，过高容易倒伏或与相邻元器件碰接。
2、元器件的安装固定方式
在印制板上，元器件有立式与卧式两种安装固定的方式。卧式是指元器件的轴线方向与印制板面平行，立式则是垂直的。这两种方式各有特点，在设计印制板时应该灵活掌握原则，可以采用其中一种方式，也可以同时使用两种方式。但要确保电路的抗震性能好，安装维修方便，元器件排列疏密均匀，有利于印制导线的布设。
3、元器件的排列格式
元器件应当均匀、整齐、紧凑地排列在印制电路板上，尽量减少和缩短各个单元电路之间和每个元器件之间的引线和连接。元器件在印制板上的排列格式，有不规则与规则的两种方式。这两种方式在印制板上可以单独采用，也可能同时出现。
二、印制电路板的基板材料、种类、厚度、形状和尺寸
1、基板材料
不同板材的机械性能与电气性能有很大差别。目前，国内常见覆铜板的种类有：
• 覆铜酚醛纸质层压板；覆铜环氧纸质层压板；覆铜环氧玻璃布层压板等。
2、基板种类
对于印制电路板的种类，一般应该选用单面板或双面板。分立元器件的电路常用单面板，因为分立元器件的引线少，排列位置便于灵活变换。双面板多用于集成电路较多的电路，因为器件引线的间距小而数目多(少则8脚，多则几十脚或者更多)。在单面板上布设不交叉的印制导线十分困难，对于比较复杂的电路几乎无法实现。
3、基板厚度
在确定板的厚度时，主要考虑对元器件的承重和震动冲击等因素：如果板的尺寸过大或板上的元器件过重(如大容量的电解电容器或大功率器件等)，都应该适当增加板的厚度或对电路板采取加固措施，否则电路板容易产生翘曲。按照电子行业的部颁标准，覆
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
