1、摘 要风电产业的飞速发展促成了风电装备制造业的繁荣,风电齿轮箱作为风电机组的核心部件,倍受国内外风电相关行业和研究机构的关注。但由于国内风电齿轮箱的研究起步较晚,技术薄弱,特别是兆瓦级风电齿轮箱,主要依靠引进国外技术。因此,急需对兆瓦级风电齿轮箱进行自主开发研究,真正掌握风电齿轮箱设计制造技术,以实现风机国产化目标。本文设计的是兆瓦级风力发电机组的齿轮箱,通过方案的选取,齿轮参数计算等对其配套的齿轮箱进行自主设计。首先,确定齿轮箱的机械结构。选取一级行星派生型传动方案,通过计算,确定各级传动的齿轮参数。对行星齿轮传动进行受力分析,得出各级齿轮受力结果。依据标准进行静强度校核,结果符合安全要求。

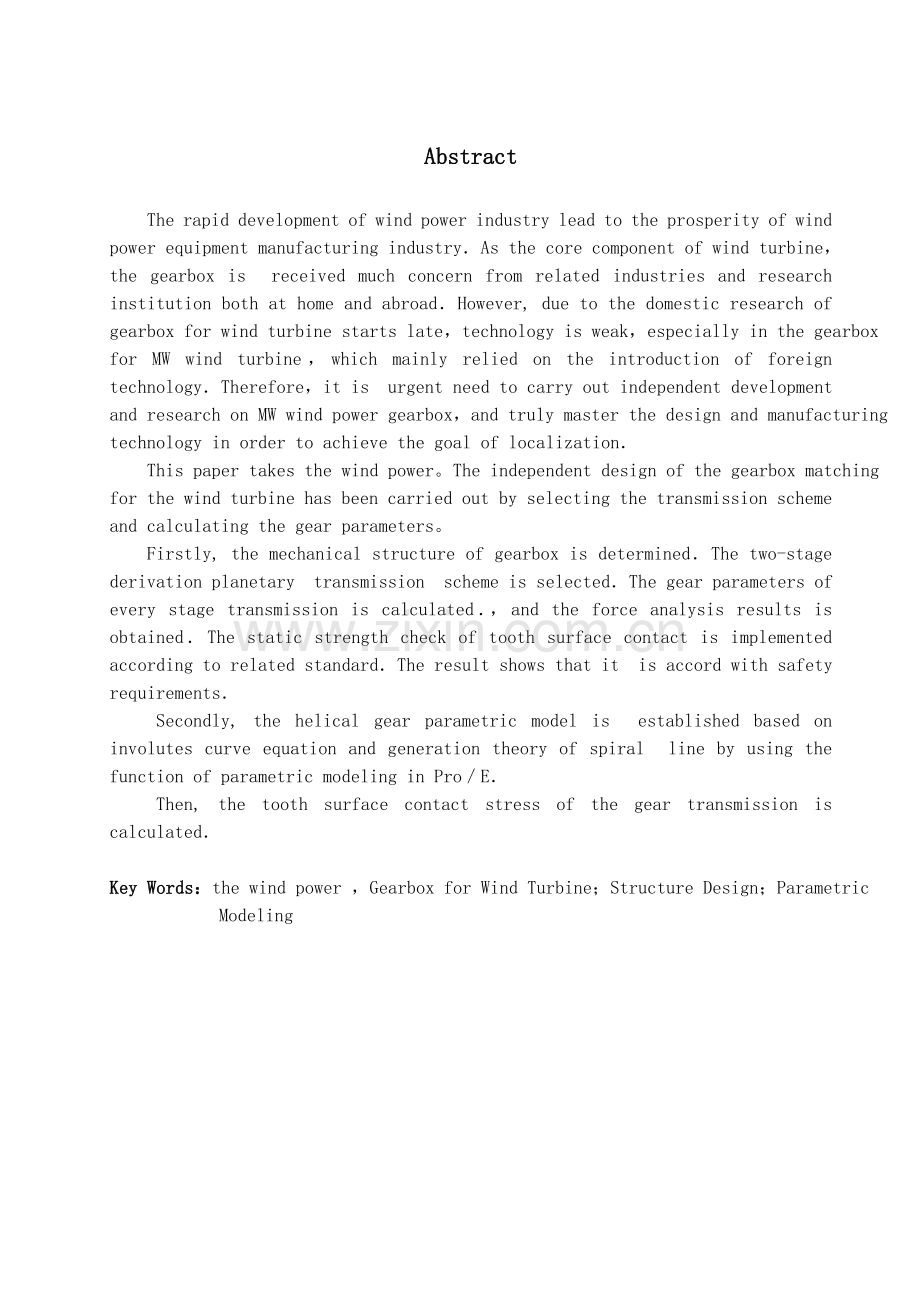

2、其次,基于ProE参数化建模功能,运用渐开线方程及螺旋线生成理论,建立斜齿轮的三维参数化模型。关键词:风力发电,风机齿轮箱,结构设计,建模Abstract The rapid development of wind power industry lead to the prosperity of wind power equipment manufacturing industryAs the core component of wind turbine,the gearbox is received much concern from related industries and resea
3、rch institution both at home and abroadHowever, due to the domestic research of gearbox for wind turbine starts late,technology is weak,especially in the gearbox for MW wind turbine,which mainly relied on the introduction of foreign technologyTherefore,it is urgent need to carry out independent deve
4、lopment and research on MW wind power gearbox,and truly master the design and manufacturing technology in order to achieve the goal of localizationThis paper takes the wind power。The independent design of the gearbox matching for the wind turbine has been carried out by selecting the transmission sc
5、heme and calculating the gear parameters。Firstly, the mechanical structure of gearbox is determinedThe two-stage derivation planetary transmission scheme is selectedThe gear parameters of every stage transmission is calculated,and the force analysis results is obtainedThe static strength check of to
6、oth surface contact is implemented according to related standardThe result shows that it is accord with safety requirements Secondly, the helical gear parametric model is established based on involutes curve equation and generation theory of spiral line by using the function of parametric modeling i
7、n ProE Then, the tooth surface contact stress of the gear transmission is calculatedKey Words:the wind power ,Gearbox for Wind Turbine;Structure Design;Parametric Modeling目录摘 要IAbstractI目录II第一章 引言11.1课题来源11.2国内外发展现状与趋势21.2.1风力发电国内外发展现状21.2.2风电齿轮箱的发展趋势41.3课题意义51.4论文的主要内容6第二章 齿轮箱的设计62.1 增速齿轮箱方案设计62.2齿
8、轮参数确定82.2.1行星轮系的齿轮参数82.2.2圆柱级齿轮参数122.3受力分析与静强度校核132.3.1受力分析132.3.2低速级外啮合齿面静强度计算152.4传动轴的设计与校核152.4.1 高速轴的设计与校核152.4.2中间轴的设计与校核162.4.3低速轴的设计与校核172.5键的选择与校核182.5.1高速轴上键的选择182.5.2中间轴上键的选择182.5.3低速轴上键的选择182.6 轴承的选择及校核192.6.1低速轴轴承192.6.2中间轴轴承202.6.3高速轴轴承21第三章 齿轮箱的密封、润滑和冷却223.1齿轮箱的密封223.2齿轮箱的润滑、冷却22第四章 齿轮
9、箱的使用及其维护224.1安装要求234.2定期更换润滑油234.3齿轮箱常见故障23第五章 基于ProE的斜齿轮参数化造型235.1ProE参数化建模概述235.2齿轮参数化模型建立245.2.1设置参数与数学关系式245.2.2构造齿廓245.2.3生成齿轮255.3模型装配265.4总结28参考文献29第一章 引言1.1课题来源风是一种潜力很大的新能源,十八世纪初,横扫英法两国的一次狂暴大风,吹毁了四百座风力磨坊、八百座房屋、一百座教堂、四百多条帆船,并有数千人受到伤害,二十五万株大树连根拔起。仅就拔树一事而论,风在数秒钟内就发出了一千万马力(即750万千瓦;一马力等于075千瓦)的功率
10、!有人估计过,地球上可用来发电的风力资源约有100亿千瓦,几乎是现在全世界水力发电量的10倍。目前全世界每年燃烧煤所获得的能量,只有风力在一年内所提供能量的三分之一。因此,国内外都很重视利用风力来发电,开发新能源。近10年风力发电增长迅猛,200年以来 ,全球每年风电装机容量增长速度为 20%30%。全球风能协会发布最新一期全球风电的增长数据显示 , 2008年全球范围内新增风电装机容量 2 705万 kW,使得全球风电装机容量达到 1 . 20亿 kW,较 2007年增长 28 . 8%。 19982008年全球风电装机容量的增长情况。如图 1所示。我国的风电发展主要集中在 2003年以后
11、,尤其是在风电特许权的带动下 , 2006年我国除台湾外增加风电机组 1 454台 ,增加装机容量 133 . 7万 kW,比过去 20年发展累积的总量还多 ,仅次于美国、 德国、 西班牙和印度。 2008年又新增风电装机容量630万 kW,新增容量位列全球第 2,仅次于美国。截至 2008年底总装机容量达到 1 215 .3万 kW,同比增长 106% ,总装机容量超过了印度 ,位列全球第4,同时跻身世界风电装机容量超千万千瓦的风电大国行列。图 2反映了 2000年以来我国风电装机容量的增长。风力发电系统主要由风轮、齿轮箱、发电机、功率变换器、变压器等部分构成 ,其中 ,发电机承担将风能转换
12、为电能的任务 ,是风力发电系统中的核心部件。随着风力发电整体技术的发展 ,风力发电机由早期的直流发电机、 笼型异步发电机等演变为当前的双馈异步发电机和低速直驱永磁同步发电机等。同时,风力发电机自身技术水平的提高 ,又有力地促进了风力发电整体技术的进步。 例如 ,双馈异步发电机及其控制技术的成熟 ,使变速恒频风力发电得以实现 ,成为当前风力发电系统的主流。因此 ,风力发电机与风力发电系统互为因果 ,相互促进。近年来风力发电系统的容量不断增大 ,特别是低速直驱永磁风力发电系统的快速发展 ,有力地促进了风力发电机的设计、 制造、 控制以及运行维护水平的提高 ,各种新型风力发电机不断出现。本课题就是建
13、立在对引进的兆瓦级风力发电增速齿轮箱结构技术消化吸收的基础上,对增速齿轮箱进行结构设计,为研发自主知识产权的风机增速齿轮箱打下基础。1.2国内外发展现状与趋势 1.2.1风力发电国内外发展现状风力发电的快速增长带动了风电设备制造业的发展, 2007 年度全球风电设备市场总价值达到360 亿美元。目前, 世界上先进的风电设备制造企业主要集中在少数几个国家,如丹麦、 德国、 西班牙和美国等, 著名的公司有Ves tas(丹麦)、 GE Wind(美国)、 Gamesa(西班牙)、Enercon (德国)、 Suzlon(印度)等。图3 为2007 年世界风电机组市场份额图。2007 年, 丹麦的V
14、estas 公司占全球市场份额的 22.8%, 前3 位公司占有了市场份额的一半多。值得一提的是, 我国的金风科技股份有限公司也占据了2007 年世界风电市场的4. 2%。风电的快速增长同样刺激了我国风电设备制造业的发展,并迅速崛起了像金风科技股份有限公司、 华锐风电科技有限公司、 湖南湘电风能有限公司、 浙江运达风力发电工程有限公司等风电设备制造企业。这些企业通过对国外风电技术的吸收再创新, 形成了较大的生产规模。目前,国内从事风电设备制造的企业达 50余家,而且配件制造企业队伍也在迅速扩大。2007 年我国新增装机容量中, 内资企业产品占 55. 9%, 其中金风科技的份额最大, 占新增总
15、装机容量的 25.1%,占内资企业产品的44. 9% ;合资企业产品占新增装机容量的 1.6%; 外资企业产品占 42. 5%, 其中西班牙Gamesa的份额最大,占新增装机容量的39. 9% 。国际上,兆瓦级以上的风电机组已经成为主流机型。如美国:主流机型1. 5MW, 丹麦: 主流机型( 2. 03. 0)MW。截至2006年,我国风电机组1MW以下的机组占总装机容量的70%, 1MW 2MW之间的风电机型只占26%, 2MW以上机型占4%。根据国家发改委规划,我国未来的风电新增装机将以1. 5MW、 2MW机型为主, 1MW以下机型所占比重将逐渐降低。风力发电发展的主要趋势:( 1) 机
16、组单机容量增大风电机组单机容量的增大有利于提高风能利用率,降低风场的占地面积, 降低风电场运行维护成本,从而提高风电的市场竞争力。目前, 国际上主流的风电机组已达到( 2 3)MW, 由德国Repower 公司研制的最大的5MW 风电机组已投入运行,其旋翼区直径达到126 米。可以预见, ( 3 5)MW的风电机组在市场中的比例将日益提高。2008 年 2 月在布鲁塞尔举行的风能会议和风能展上, 有与会者甚至提出了2020 年前开发出20MW风电机组的概念。( 2) 海上风电迅速兴起海上风能资源丰富, 且受环境影响小,海上风电场将成为一个迅速发展的市场。目前丹麦、 德国、 英国、瑞典和荷兰等国
17、家海上风电发展较快。欧洲风能协会(EWEA)预测, 2020年,欧洲海上风电总装机容量将达到70 000MW。虽然海上风电前景广阔,但目前还有技术等方面的因素制约着它的发展。一方面, 海上风电机组均为陆上风电机组改造而成, 而复杂的海上自然条件使得风电机组的故障率居高不下, 如世界最大的海上风电场丹麦Vestas 霍恩礁风电场, 80 台海上风电机组故障率超过70%。另一方面, 电网将难以承受大规模海上风电场所提供的巨大电能。因此, 海上风电的大发展仍需要解决机组及上网配套设施等方面的问题。( 3) 变速恒频技术快速推广目前市场上恒速运行的风电机组一般采用双绕组结构的异步发电机, 双速运行。在
18、高风速段, 发电机运行在较高转速上;在低风速段,发电机运行在较低转速上。其优点是控制简单, 可靠性高;缺点是由于转速基本恒定,而风速经常变化,因此机组经常处于风能利用系数较低的状态,风能无法得到充分利用。随着风电技术的进步,风电机组开发制造厂商开始使用变速恒频技术,并结合变桨距技术的应用开发出了变桨变速风电机组。与恒速运行的风电机组相比, 变速运行的风电机组具有发电量大、 对风速变化的适应性好、 生产成本低、 效率高等优点。因此,变速运行的风电机组也是未来发展的趋势之一。德国Enercon 公司是目前全球生产变速风电机组最多的公司。( 4) 全功率变流技术兴起近年来,欧洲的Enercon、 W
19、inwind 等公司都开发和应用了全功率变流的并网技术, 使风轮和发电机的调速范围达到了 0 150%的额定转速, 提高了风能的利用范围,改善了风场上网电能的质量。Enercon 公司还将原来对每个风电机组功率因数的分散控制加以集中,由并网变电站来统一调控,实现了电网的有源功率因素校正和谐波补偿。全功率变流技术将在今后大型风电场建设时得到推广应用。( 5) 直驱和半直驱风电机组直驱式风电机组采用多极电机与叶轮直接连接进行驱动的方式, 免去故障率较高的齿轮箱,在低风速时效率高,且具有低噪声、 高寿命、 运行维护成本低等优点。近年来直驱式风电机组的装机份额增长较块, 但由于技术和成本等方面的原因,
20、 在未来较长时间内带增速齿轮箱的风电机组仍将在市场中占主导地位。半直驱是介于齿轮箱驱动和直接驱动之间的一种驱动方式,它采用一级齿轮箱增速, 结构紧凑, 具有相对较高的转速和较小的转矩。与传统的齿轮箱驱动相比, 半直驱增加了系统的可靠性;而与大直径的直驱相比,半直驱通过更高效和紧凑的机舱排列减小了系统的体积和重量。1.2.2风电齿轮箱的发展趋势 风电产业的飞速发展促成了风电装备制造业的繁荣,风电齿轮箱作为风电机组中最重要的部件,倍受国内外风电相关行业和研究机构的关注。风机增速齿轮箱是风力发电整机的配套产品,是风力发电机组中一个重要的机械传动部件,它的重要功能是将风轮在风力作用下所产生的动力传递给
21、发电机,使其得到相应的转速进行发电,它的研究和开发是风电技术的核心,并正向高效、高可靠性及大功率方向发展。风力发电机组通常安装在高山、荒野、海滩、海岛等野外风口处,经常承受无规律的变相变负荷的风力作用以及强阵风的冲击,并且常年经受酷暑严寒和极端温差的作用,故对其可靠性和使用寿命都提出了比一般机械产品高得多的要求。风电行业中发展最快,最有影响的国家主要有美国、德国等欧美发达国家,在风电行业中处于统治地位。欧美发达国家早已开发出单机容量达兆瓦级的风力发电机,并且技术相对成熟,具有比较完善的设计理论和丰富的设计经验,而且商业化程度比较高,因此在国际风力发电领域中处于明显的优势和主导地位。国外兆瓦级风
22、电齿轮箱是随jxL电机组的开发而发展起来的,Renk、Flender等风电齿轮箱制造公司在产品开发过程中采用三维造型设计、有限元分析、动态设计等先进技术,并通过模拟和试验测试对设计方案进行验证。此外,国外通过理论分析及试验测试对风电齿轮箱的运行性能进行了系统的研究,为风电齿轮箱的设计提供了可靠的依据。尽管国际上齿轮箱设计技术已经比较成熟,但统计数据表明,齿轮箱出现故障仍然是故障的最主要原因,约占风机故障总数的20左右,由于我国商业化大型风力发电产业起步较晚,技术上较欧美等风能技术发达国家存在报大差距。我国在九五期间开始走引进生产技术的路子,通过引进和吸收国外成熟的技术,成功研发出了兆瓦级以下风
23、力发电机。1.3课题意义风力发电是清洁可再生能源,蕴存量巨大,具有实际开发利用价值。中国水电资源370 GW,风能资源有250 GW。广东省水电资源6.6 GW,沿海风能可开发量(H=40 m)8.41 GW。也就是说,风能与水能总量旗鼓相当。大量风能开发不可能靠某个部门或行业的财政补贴就能解决,商业化不仅是市场的要求,也是风力发电发展的自身需要。所以,风力发电商业化是必由之路,可行之路。风力发电机组中的齿轮箱是一个重要的机械部件,其主要功用是将风轮在风力作用下所产生的动力传递给发电机并使其得到相应的转速。通常风轮的转速很低,远达不到发电机发电所要求的转速,必须通过齿轮 箱齿轮副的增速作用来实
24、现,故也将齿轮箱称之为增速箱。齿轮箱作为传递动力的部件,在运行期间同时承受动、静载荷。其动载荷部分取决于风轮、发电机的特性和传动轴、联轴器的质量、刚度、阻尼值以及发电机的外部工作条件。开发新能源是国家能源建设实施可持续发展战略的需要,是促进能源结构调整、减少环境污染、推进技术进步的重要手段。风力发电是新能源技术中最成熟、最具规模开发条件和商业化发展前景的发电方式之一。(1)由于我国风电产业起步较晚,缺乏基础研究积累和人才,我国在风力发电机组的研发能力上还有待提高,总体来说主要以引进国外先进技术为主。目前国内引进的技术,有的是国外淘汰的技术,有的图纸虽然先进,但受限于国内配套厂家的技术、工艺、材
25、料等原因,导致国产化的零部件质量、性能仍有一定差距。所以,在引进国外风机技术的同时,开发自主知识产权的兆瓦级增速齿轮箱,是加速我国风电产业的一项重要任务。(2)增速齿轮的设计和制造技术是整个风力发电机组的关键技术,关系到整个风力发电机组的命运。因此,要加强齿轮的研究,对齿轮进行结构设计,提高齿轮的啮合质量,降低噪声,保证齿轮机械效率,提高齿轮的运行可靠性。(3)增速齿轮箱以渐开线齿轮为主,人们对标准的渐开线齿轮有了一套比较成熟的设计、强度计算和加工方法。兆瓦级增速齿轮对渐开线齿轮传动提出了新的要求,在尺寸、重量最小的情况下,可靠地传递高速、重载的运动,这就对齿轮分析的计算精度提出了很高要求,高
26、精度齿轮分析是轮齿承载能力、振动、噪声及修形等研究的基础。因此,建立准确的分析模型,准确求解受载轮齿的载荷分布对修形规律的研究具有重要意义。1.4论文的主要内容论文的主要内容包括是介绍了风力发电的现状发展趋势,及现在各个国家对风力发电的重视程度。我国现在风力发电的总体情况。齿轮箱作为风机上的零件的重要作用,齿轮箱的发展。还有就是整篇论文关于齿轮箱的设计过程,及校核等等。还有CAD二维的装配图及零件图和基于PRO/E的齿轮箱的三维图的绘制,并截取了一些图片附于论文上。设计此次的行星轮系的齿轮箱,我们拟部分采用减速器的设计方法,再结合书籍资料完成风力发电齿轮箱的设计,校核,及优化的一系列工作。关于
27、行星轮系的传动比,及齿轮的计算,会参照机械原理等一些书籍的部分内容进行,还有关于轴的校核,键等等,和齿轮箱的使用和维和等等。主要的参数如下:表1输入功率1660KW发电机额定功率1500KW输入转速18r/min传动形式一级行星两级定轴总传动比99.5重量17t主轴承自调心滚子轴承并明确规定依据IS06336进行齿轮计算,按3倍额定功率计算静强度1.0。.外齿轮制造精度不低于6级,齿面硬度HRC58-62,外齿轮采用20CrNi2MoA。第二章 齿轮箱的设计2.1 增速齿轮箱方案设计对于兆瓦级风电齿轮箱,传动比多在100左右,一般有两种传动形式:一级行星+两级平行轴圆柱齿轮传动,两级行星+一级
28、平行轴圆柱齿轮传动。相对于平行轴圆柱齿轮传动,行星传动的以下优点:传动效率高,体积小,重量轻,结构简单,制造方便,传递功率范围大,使功率分流;合理使用了内啮合;共轴线式的传动装置,使轴向尺寸大大缩小而;运动平稳、抗冲击和振动能力较强。在具有上述特点和优越性的同时,行星齿轮传动也存在一些缺点:结构形式比定轴齿轮传动复杂;对制造质量要求高:由于体积小、散热面积小导致油温升高,故要求严格的润滑与冷却装置。这两种行星传动与平行轴传动相混合的传动形式,综合了两者的优点。依据提供的技术数据,经过方案比较,总传动比i=9874,采用一级行星派生型传动,即一级行星传动+两级高速轴定轴传动。为补偿不可避免的制造
29、误差,行星传动一般采用均载机构,均衡各行星轮传递的载荷,提高齿轮的承载能力、啮合平稳性和可靠性,同时可降低对齿轮的精度要求,从而降低制造成本。对于具有三个行星轮的传动,常用的均载机构为基本构件浮动。由于太阳轮重量轻,惯性小,作为均载浮动件时浮动灵敏,结构简单,被广泛应用于中低速工况下的浮动均载,尤其是具有三个行星轮时,效果最为显著。设计齿轮箱的转动比为1:98.74,由于减速比较大,按照此转动比,齿轮箱的结构形式可设计为:一级行星传动+两级平行轴定轴传动。图4采用的结构行星齿轮传动由于有多对齿轮同时参与啮合承受载荷,要实现这一目标行星轮系各齿轮齿数必须要满足一定的几何条件。(1)保证两太阳轮和
30、系杆转轴的轴线重合,即满足同心条件 。 (2)保证3个均布的行星轮相互间不发生干涉,即满足邻接条件。(3)设计行星轮时,为使各基本构件所受径向力平衡,各行星轮在圆周上应均匀分布或对称分布。为使相邻两个行星轮不相互碰撞,必须保证它们齿顶之间在连接线上有一定问隙。保证在采用多个行星轮时,各行星轮能够均匀地分布在两太阳轮之间,即满足安装条件 c为整数,装配行星轮时,为使各基本构件所受径向力平衡,各行星轮在圆周上应均匀分布或对称分布。(4)保证轮系能够实现给定的传动比,即满足传动比条件。当内齿圈不动时有 以上各式中: 中心太阳轮齿数;行星轮齿数;内齿圈齿数;K行星轮个数;ha*齿顶高系数。图5 齿轮箱
31、装配图2.2齿轮参数确定2.2.1行星轮系的齿轮参数 根据行星轮系的传动所需要满足的条件。两级定轴的传动比,则一级行星传动,角标1表示低速级输入端, ,每个行星轮的传递的功率,工作寿命为20年。参数计算:1.选定齿轮类型,精度等级,材料及齿数:1)选择直齿圆柱齿轮。2)齿轮精度等级为5级精度。3)材料选择为20CrMnMo,热处理应为淬火。4)初选小齿轮齿数为,所以,取37。 , 查得 2.按齿面接触强度设计1)确定公式内各计算数值2)计算 圆周速度 计算齿宽b及模数m。. m=22.39. h=50.376 计算载荷系数 据实际的载荷系数,分度圆的直径得:2.根据经验选取螺旋角压力角 (1)
32、配齿计算取 /= C , 适当调整 , , 采用不等角变位,取=35,则 查图可得适用的预计啮合角 预选=245(2)按接触强度初算a-c传动的中心距与模数 =太阳轮和行星轮材料选用渗碳淬火,齿面硬度HRC58-62,选取齿宽系数, 齿数比 模数, 取=14 未变位时 按预取啮合角可得ac传动中心距变动系数 则中心距 a取a=416计算a-c传动的实际中心距变动系数Y和啮合角 (3)计算ac传动的变位系数(4)计算aC传动的变位系数 查图校核,在与线之间,为综合性能较好区,可用。查图分配变位系数艺=022,=O2512(4)计算c-b传动的中心距变动系数及啮合角c-b传动未变位时的中心距 =2
33、2.49(5)计算c-b传动的变位系数(6)重合度计算其中行星轮系的参数为分度圆直径齿宽内齿轮R精度等级为6级。2.2.2圆柱级齿轮参数1.高速轴上的齿轮的设计 输入功率,小齿轮转速为,传动比,工作寿命20年。 (1)选定齿轮类型,精度等级,材料及齿数:1)选择斜齿圆柱齿轮。2)齿轮精度等级为5级精度。3)材料选择为20CrMnMo,热处理应为淬火。4)初选小齿轮齿数为。5)初选螺旋角。(2)按齿面接触强度设计1)确定公式内各计算数值2)计算 圆周速度 计算齿宽b及模数m。b=179.872. m=8.73. h=19.64 计算纵向重合度 计算载荷系数 据实际的载荷系数,分度圆的直径得:2.
34、中间轴上的齿轮设计 输入功率=1594.589KW,小齿轮的转速为357.046r/min。传动比i=4.5224,传递的转矩=N.mm,使用寿命为20年。(1)选定齿轮类型,精度等级,材料及齿轮1)选择斜齿圆柱齿轮。2)齿轮精度等级为5级精度。3)材料选择为20CrMnMo,热处理应为淬火。4)初选小齿轮齿数为。5)初选螺旋角(2)按齿面接触强度设计1)确定公式内各计算数值2)计算 圆周速度V=6.432m/s 计算齿宽b及模数m。b=275.22. m=14.73. h=33.145 计算纵向重合度=1.0317 计算载荷系数=1.4121 据实际的载荷系数,分度圆的直径得:d1=407.
35、628mm 高速轴上的一对齿轮系参数为: 中间轴上的一对齿轮的参数为:2.3受力分析与静强度校核2.3.1受力分析 行星齿轮传动的主要受力构件有中心轮、行星轮、行星架、轴及轴承等。为进行齿轮的强度计算,需要对行星轮以及太阳轮进行受力分析。当行星轮数目为3。假定各套行星轮载荷均匀,只需分析其中任一套行星轮与中心轮的组合即可。通常略去摩擦力和重力的影响,各构件在输入转矩的作用下平衡,构件间的作用力等于反作用力。 图6行星齿轮受力分析行星架输入功率为,太阳轮输出功率为,增速传动比为i,太阳轮节圆直径为dl,根据斜齿圆柱齿轮传动受力分析公式,齿轮所受切向力、径向力、轴向力分别为:式中:法面压力角;分度
36、圆螺旋角。得到各个齿轮的受力结果如表2所示。表22.3.2低速级外啮合齿面静强度计算依据要求,按3倍额定功率计算静强度。(因其余啮合齿轮副的计算步骤、结论与此相似,在此,仅以低速级外啮合为例。)载荷 :式中:计算切向载荷,N;d轮齿分度圆直径,mm;最大转矩,Nm修正载荷系数因已按最大载荷计算,取使用系数=l。计算安全系数:式中:静强度最大齿面应力, ,符合要求。2.4传动轴的设计与校核 为了计算输入转矩,需要先得到输入功率,而输出功率可知,则要先算出总的传动效率,设、分别为一级行星轮传动、齿轮传动、轴承、弹性联轴器的传动效率,查表得、。则2.4.1 高速轴的设计与校核 (1)最小轴直径的设计
37、(A=105115)功率P=1562.857KW,转速n=1399.013r/m,A取110。所以d=114.12mm。又根据发电机的功率选择,所以d=120mm(2)结构设如下(3)校核转矩作用在齿轮上的圆周力为:作用在齿轮上的径向力为:危险截面处轴的直径:因为材料选择45号钢调质处理,查机械设计基础P225 表14-1 得查机械设计基础P231 表14-3 得许用弯曲应力,则: 所以该轴是安全。2.4.2中间轴的设计与校核(1)最小轴直径的设计功率P=1594.589KW,转速n=357.046r/m。所以d=181.15mm。又根据调心滚子轴承选择,所以d=200mm(2)结构设如下:(
38、3)校核转矩作用在齿轮上的圆周力为:作用在齿轮上的径向力为:危险截面处轴的直径:因为材料选择45号钢调质处理,查机械设计基础P225 表14-1 得查机械设计基础P231 表14-3 得许用弯曲应力,则: 所以该轴是安全。2.4.3低速轴的设计与校核(1)最小轴直径的设计所以d=308.14mm。根据轴承精度选择,所以外径d=320mm,内径d1=160mm。2.5键的选择与校核键的材料选用强度极限的碳素45钢,在轻微冲击下取其许用值2.5.1高速轴上键的选择已知,参考平键的标准知:取,因,初选键长根据挤压强度条件,键的校核为所以算选键为2.5.2中间轴上键的选择已知,参考平键的标准知:因,故
39、分别初选键长根据挤压强度条件,键的校核为所以算选键为 2.5.3低速轴上键的选择已知,参考平键的标准知:取 因,故分别初选键长根据挤压强度条件,键的校核为所以算选键为2.6 轴承的选择及校核2.6.1低速轴轴承取23964YMB , 。1先计算轴承载荷、内部轴向力 则1为紧端,2为松端 当量动载荷 则2.计算轴承寿命为Lh轴两端所选为同尺寸轴承,今故应以轴承1的径向当量动载荷P2为计算依据。受中等冲击载荷 查机械设计手册表16-9得,工作温度正常 查机械设计手册表16-8得3.查得:轴承径向基本额定动载荷2.6.2中间轴轴承取23940YM, 。1先计算轴承载荷、内部轴向力 内部轴向力则轴承1
40、为松端轴承2为紧端计算轴承1,2的当量动载荷 则2.计算轴承寿命为Lh轴两端所选为同尺寸轴承,今故应以轴承1的径向当量动载荷P2为计算依据。受中等冲击载荷 查机械设计手册表16-9得,工作温度正常 查机械设计手册表16-8得3.查得:轴承径向基本额定动载荷.2.6.3高速轴轴承取23024CJ, 。1先计算轴承载荷、内部轴向力 轴向力则轴承1为松端轴承2为紧端计算轴承1,2的当量动载荷 则2.计算轴承寿命为Lh今故应以轴承2的径向当量动载荷为计算依据受中等冲击载荷 查机械设计手册表16-9得,工作温度正常 查机械设计手册表16-8得3.查得:轴承径向基本额定动载荷 第三章 齿轮箱的密封、润滑和
41、冷却3.1齿轮箱的密封 齿轮箱轴伸部位的密封一方面应能防止润滑油外泄,同时也能防止杂质进入箱体内。常用的密封分为非接触式密封和接触式密封两种。1.非接触式密封。所有的非接触式密封不会产生磨损,使用时间长。轴与端盖孔间的间隙行程的密封,是一种简单的密封。间隙大小取决于轴的径向跳动大小和端盖孔相对于轴承孔的不同轴度。在端盖孔或轴颈上加工出一些沟槽,一般24个,形成所谓的迷宫,沟槽底部开有回油槽,使外泄的油液遇到沟槽改变方向输回箱体中。也可以在密封的内侧设置甩油盘,阻挡飞溅的油液,增强密封效果。2.接触式密封。接触式密封使用的密封件应密封可靠、耐久、摩擦阻力小。容易制造和装拆,应能随压力的升高而提高
42、密封能力和有利于自动补偿磨损。常用的旋转轴用唇形密封有多种方式,可按标准选取。密封部位轴的表面粗糙度R=0.2-0.63.与密封圈接触的轴表面不允许有螺旋形机加工痕迹。轴端应有小于30的导入角,倒角上不应有锐边、毛刺和粗糙的机加工残留物。本次设计采用了以上的第二种密封方式。3.2齿轮箱的润滑、冷却齿轮箱的润滑十分重要,良好的润滑能够对齿轮和轴承祈祷足够的保护作用。为此,必须高度重视齿轮箱的润滑问题,严格按照规范保持润滑系统长期处于最佳状态。齿轮箱常采用飞溅润滑或强制润滑,一般以强制润滑为多见。因此,配备可靠的润滑系统尤为重要。在机组润滑系统中,齿轮泵从油箱将油液经过滤油器输送到齿轮箱的润滑系统
43、,对齿轮箱的齿轮和传动件进行润滑,管路上装有各种监控装置,确保齿轮箱在运转过程中不会出现漏油。保持油液的清洁十分重要,即使是第一次使用新油,也要经过过滤,系统中除了主滤油器之外,最好加装旁路滤油器辅助滤油器,以确保油液的洁净。对润滑油的要求应考虑能够起齿轮和轴承的保护作用。此外还应具备以下性能:1.减少摩擦和磨损,具有高强的承载能力,防止胶合;2.吸收冲击和振动;3.防止疲劳点蚀;4.冷却,防锈,抗腐性。风力发电齿轮箱属于闭式齿轮传动类型,其主要的失效形式是胶合与点蚀,故在选择润滑油时,重点是保证有足够的油膜厚度和边界膜强度。润滑油系统中的散热器常用风冷式的,由系统中的温度传感器控制,在必要时
44、通过电控旁路阀自动打开冷却回路,使油液先流经散热器散热,再进入齿轮箱。第四章 齿轮箱的使用及其维护4.1安装要求齿轮箱的主动轴与叶片轮毂的联接必须可靠紧固。输出轴若直接与电机联接时,应采用合适的联轴器,最好的弹性联轴器,并串接起来保护作用的安全装置。齿轮箱轴线上和与之相连接的部件的轴线应保证同心,其误差不得大于所选用联轴器的齿轮箱的允许值,齿轮箱体上也不允许承受附加的扭转力。齿轮箱安装后用人工搬动应灵活,无卡滞现象。打开观察窗盖检查箱体内部机件应无锈蚀现象。用涂色法检验,齿面接触斑点应达到技术条件的要求。4.2定期更换润滑油第一次换油应在首次投入运行500h后进行,以后的换油周期为每运行500
45、0-10000h。在运行过程中也要注意箱体内油质的变化情况,定期取样化验,若油质发生变化,氧化生成物过多并超过一定比例时,就应及时更换。齿轮箱应每半年检修一次,备件应按照正规图纸制造,更换新备件后的齿轮箱,其齿轮啮合情况符合技术条件的规定,并经过试运转与载荷试验后再正式使用。4.3齿轮箱常见故障 齿轮箱的常见故障有齿轮损伤、轴承损坏、断轴和渗透油、油温高等。第五章 基于ProE的斜齿轮参数化造型5.1ProE参数化建模概述 实践中存在着大量复杂却用途广泛的零件。比如:斜齿轮,其齿廓部分是渐开线螺旋面,齿根过度曲线部分由于加工方法的不同形状有异。为满足有限元分析、机构运动分析、动力学分析等的需要,有时要求精确绘制出渐开线斜齿轮的三维实体模型。齿轮造型精确度
