公路桥梁盆式橡胶支座系列规格表.doc

GPZ、 GPZ(II)型系列
公路桥梁盆式橡胶支座
（SX双向，DX单向，GD固定）
主要尺寸表

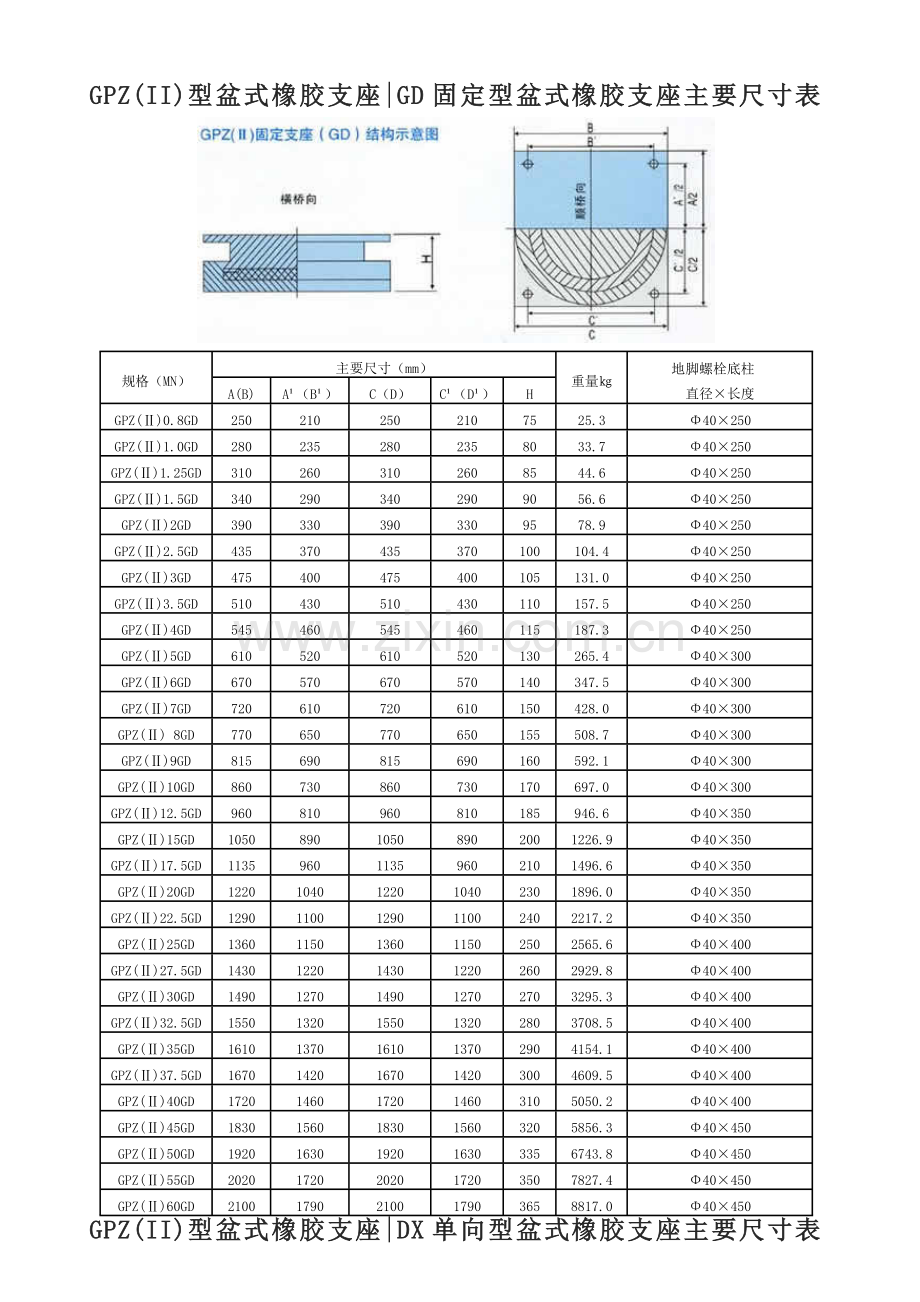

GPZ(II)型盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表

规格（MN）
主要尺寸（mm）
重量㎏
地脚螺栓底柱
直径×长度
A(B)
A¹（B¹）
C（D）
C¹（D¹）
H
GPZ(Ⅱ)0.8GD
250
210
250
210
75
25.3
Φ40×250
GPZ(Ⅱ)1.0GD
280
235
280
235
80
33.7
Φ40×250
GPZ(Ⅱ)1.25GD
310
260
310
260
85
44.6
Φ40×250
GPZ(Ⅱ)1.5GD
340
290
340
290
90
56.6
Φ40×250
GPZ(Ⅱ)2GD
390
330
390
330
95
78.9
Φ40×250
GPZ(Ⅱ)2.5GD
435
370
435
370
100
104.4
Φ40×250
GPZ(Ⅱ)3GD
475
400
475
400
105
131.0
Φ40×250
GPZ(Ⅱ)3.5GD
510
430
510
430
110
157.5
Φ40×250
GPZ(Ⅱ)4GD
545
460
545
460
115
187.3
Φ40×250
GPZ(Ⅱ)5GD
610
520
610
520
130
265.4
Φ40×300
GPZ(Ⅱ)6GD
670
570
670
570
140
347.5
Φ40×300
GPZ(Ⅱ)7GD
720
610
720
610
150
428.0
Φ40×300
GPZ(Ⅱ) 8GD
770
650
770
650
155
508.7
Φ40×300
GPZ(Ⅱ)9GD
815
690
815
690
160
592.1
Φ40×300
GPZ(Ⅱ)10GD
860
730
860
730
170
697.0
Φ40×300
GPZ(Ⅱ)12.5GD
960
810
960
810
185
946.6
Φ40×350
GPZ(Ⅱ)15GD
1050
890
1050
890
200
1226.9
Φ40×350
GPZ(Ⅱ)17.5GD
1135
960
1135
960
210
1496.6
Φ40×350
GPZ(Ⅱ)20GD
1220
1040
1220
1040
230
1896.0
Φ40×350
GPZ(Ⅱ)22.5GD
1290
1100
1290
1100
240
2217.2
Φ40×350
GPZ(Ⅱ)25GD
1360
1150
1360
1150
250
2565.6
Φ40×400
GPZ(Ⅱ)27.5GD
1430
1220
1430
1220
260
2929.8
Φ40×400
GPZ(Ⅱ)30GD
1490
1270
1490
1270
270
3295.3
Φ40×400
GPZ(Ⅱ)32.5GD
1550
1320
1550
1320
280
3708.5
Φ40×400
GPZ(Ⅱ)35GD
1610
1370
1610
1370
290
4154.1
Φ40×400
GPZ(Ⅱ)37.5GD
1670
1420
1670
1420
300
4609.5
Φ40×400
GPZ(Ⅱ)40GD
1720
1460
1720
1460
310
5050.2
Φ40×400
GPZ(Ⅱ)45GD
1830
1560
1830
1560
320
5856.3
Φ40×450
GPZ(Ⅱ)50GD
1920
1630
1920
1630
335
6743.8
Φ40×450
GPZ(Ⅱ)55GD
2020
1720
2020
1720
350
7827.4
Φ40×450
GPZ(Ⅱ)60GD
2100
1790
2100
1790
365
8817.0
Φ40×450
GPZ(II)型盆式橡胶支座|DX单向型盆式橡胶支座主要尺寸表

规格(MN)
纵向位移(mm)
主要尺寸(mm)
地脚螺栓底柱
直径×长度
重量
㎏
A
A¹
B
B¹
C(D)
C¹
D¹
H
GPZ(Ⅱ)0.8DX
±50±100±150
321 420 520
280 380 480
315
220
265
230
180
75
Φ40×250
38.8
GPZ(Ⅱ)1.0DX
±50±100±150
340 440 540
300 400 500
340
245
290
250
200
80
Φ40×250
47.8
GPZ(Ⅱ)1.25DX
±50±100±150
360 460 560
320 420 520
370
275
320
280
230
85
Φ40×250
58.3
GPZ(Ⅱ)1.5DX
±50±100±150
380 480 580
340 440 540
410
300
350
310
260
90
Φ40×250
73.9
GPZ(Ⅱ)2DX
±50±100±150
420 520 620
380 480 580
460
350
400
360
310
100
Φ40×250
104.9
GPZ(Ⅱ)2.5DX
±50±100±150
460 560 660
420 520 620
505
395
445
405
355
105
Φ40×250
132.3
GPZ(Ⅱ)3DX
±50±100±150
485 585 685
435 535 635
565
425
485
435
370
110
Φ40×250
169.6
GPZ(Ⅱ)3.5DX
±100±150±200
620 720 820
570 670 770
600
460
520
470
400
115
Φ40×250
216.7
GPZ(Ⅱ)4DX
±100±150±200
640 740 840
590 690 790
635
485
555
505
435
130
Φ40×250
275.7
GPZ(Ⅱ)5DX
±100±150±200
690 790 890
635 735 835
710
545
620
560
480
140
Φ50×300
358.5
GPZ(Ⅱ)6DX
±100±150±200
740 840 940
680 780 880
770
600
680
620
540
150
Φ50×300
446.2
GPZ(Ⅱ)7DX
±100±150±200
780 880 980
720 820 920
820
650
730
670
590
160
Φ50×300
542.5
GPZ(Ⅱ) 8DX
±100±150±200
810 910 1010
740 840 940
890
690
780
710
620
170
Φ60×300
664.7
GPZ(Ⅱ)9DX
±100±150±200
850 950 1050
780 880 980
935
725
825
755
665
180
Φ60×300
778.9
GPZ(Ⅱ)10DX
±150±200±250
980 1080 1180
910 1010 1110
985
770
875
800
715
190
Φ60×300
944.9
GPZ(Ⅱ)12.5DX
±150±200±250
1060 1160 1260
980 1080 1180
1100
860
970
890
780
205
Φ70×350
1251.4
GPZ(Ⅱ)15DX
±150±200±250
1130 1230 1330
1050 1150 1250
1190
950
1060
980
870
220
Φ70×350
1565.9
GPZ(Ⅱ)17.5DX
±150±200±250
1190 1290 1390
1105 1205 1305
1295
1030
1145
1060
935
235
Φ70×350
1949.1
GPZ(Ⅱ)20DX
±150±200±250
1250 1350 1450
1155 1255 1355
1375
1100
1225
1130
1000
250
Φ80×350
2332.1
GPZ(Ⅱ)22.5DX
±150±200±250
1310 1410 1510
1220 1320 1420
1450
1180
1300
1210
1080
260
Φ80×350
2694.2
GPZ(Ⅱ)25DX
±150±200±250
1370 1460 1560
1270 1360 1460
1540
1240
1370
1270
1120
270
Φ90×400
3134.3
GPZ(Ⅱ)27.5DX
±150±200±250
1440 1510 1610
1340 1410 1510
1610
1310
1440
1340
1190
280
Φ90×400
3539.8
GPZ(Ⅱ)30DX
±150±200±250
1500 1560 1660
1400 1460 1560
1670
1370
1500
1400
1250
290
Φ90×400
3975.0
GPZ(Ⅱ)32.5DX
±200±250±300
1610 1710 1810
1500 1600 1700
1750
1420
1560
1450
1270
300
Φ100×400
4577.4
GPZ(Ⅱ)35DX
±200±250±300
1650 1750 1850
1540 1640 1740
1810
1480
1620
1510
1330
310
Φ100×400
5064.3
GPZ(Ⅱ)37.5DX
±200±250±300
1690 1790 1890
1580 1680 1780
1890
1540
1680
1570
1370
320
Φ100×400
5637.2
GPZ(Ⅱ)40DX
±200±250±300
1730 1830 1930
1620 1720 1820
1940
1590
1730
1620
1420
330
Φ100×400
6134.9
GPZ(Ⅱ)45DX
±200±250±300
1840 1910 2010
1710 1780 1880
2070
1680
1840
1710
1510
345
Φ110×450
7214.2
GPZ(Ⅱ)50DX
±200±250±300
1930 1990 2090
1800 1860 1960
2160
1770
1930
1800
1600
360
Φ110×450
8222.9
GPZ(Ⅱ)55DX
±200±250±300
2030 2060 2160
1890 1920 2020
2280
1860
2030
1890
1680
375
Φ120×450
9486.8
GPZ(Ⅱ)60DX
±200±250±300
2110 2130 2230
1970 1990 2090
2360
1940
2110
1970
1760
390
Φ120×450
10526.4
注：1、横向位移±3mm。2、重量按纵向中等位移设置。
GPZ(II)型盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表

规格(MN)
纵向位移(mm)
主要尺寸(mm)
地脚螺栓底柱
直径×长度
重量
㎏
A
A¹
B
B¹
C(D)
C¹ (D) ¹
H
GPZ(Ⅱ)0.8SX
±50±100±150
321 420 520
280 380 480
300
260
245
200
75
Φ40×250
30.1
GPZ(Ⅱ)1.0SX
±50±100±150
340 440 540
300 400 500
320
280
270
225
80
Φ40×250
37.6
GPZ(Ⅱ)1.25SX
±50±100±150
360 460 560
320 420 520
340
300
300
250
85
Φ40×250
46.0
GPZ(Ⅱ)1.5SX
±50±100±150
380 480 580
340 440 540
360
320
330
275
90
Φ40×250
57.0
GPZ(Ⅱ)2SX
±50±100±150
420 520 620
380 480 580
400
360
385
320
100
Φ40×250
84.7
GPZ(Ⅱ)2.5SX
±50±100±150
460 560 660
420 520 620
440
400
425
355
105
Φ40×250
107.0
GPZ(Ⅱ)3SX
±50±100±150
485 585 685
435 535 635
465
415
465
385
110
Φ40×250
131.7
GPZ(Ⅱ)3.5SX
±100±150±200
620 720 820
570 670 770
500
450
500
415
115
Φ40×250
168.2
GPZ(Ⅱ)4SX
±100±150±200
640 740 840
590 690 790
540
490
540
450
130
Φ40×250
221.8
GPZ(Ⅱ)5SX
±100±150±200
690 790 890
635 735 835
600
540
600
500
140
Φ50×300
284.7
GPZ(Ⅱ)6SX
±100±150±200
740 840 940
680 780 880
655
595
655
540
150
Φ50×300
356.5
GPZ(Ⅱ)7SX
±100±150±200
780 880 980
720 820 920
705
640
705
580
160
Φ50×300
441.3
GPZ(Ⅱ) 8SX
±100±150±200
810 910 1010
740 840 940
755
680
755
630
170
Φ60×300
532.2
GPZ(Ⅱ)9SX
±100±150±200
850 950 1050
780 880 980
800
720
800
660
180
Φ60×300
630.7
GPZ(Ⅱ)10SX
±150±200±250
980 1080 1180
910 1010 1110
845
765
845
700
190
Φ60×300
762.0
GPZ(Ⅱ)12.5SX
±150±200±250
1060 1160 1260
980 1080 1180
945
855
945
780
205
Φ70×350
1013.
GPZ(Ⅱ)15SX
±150±200±250
1130 1230 1330
1050 1150 1250
1030
940
1030
860
220
Φ70×350
1280.
GPZ(Ⅱ)17.5SX
±150±200±250
1190 1290 1390
1105 1205 1305
1110
1020
1110
920
235
Φ70×350
1572.
GPZ(Ⅱ)20SX
±150±200±250
1250 1350 1450
1155 1255 1355
1190
1090
1190
990
250
Φ80×350
1911.
GPZ(Ⅱ)22.5SX
±150±200±250
1310 1410 1510
1220 1320 1420
1260
1160
1260
1050
260
Φ80×350
2217.
GPZ(Ⅱ)25SX
±150±200±250
1370 1460 1560
1270 1360 1460
1340
1230
1340
1110
270
Φ90×400
2597.
GPZ(Ⅱ)27.5SX
±150±200±250
1440 1510 1610
1340 1410 1510
1410
1300
1410
1170
280
Φ90×400
2961.
GPZ(Ⅱ)30SX
±150±200±250
1500 1560 1660
1400 1460 1560
1470
1360
1470
1220
290
Φ90×400
3334.
GPZ(Ⅱ)32.5SX
±200±250±300
1610 1710 1810
1500 1600 1700
1525
1400
1525
1270
300
Φ100×400
3788.
GPZ(Ⅱ)35SX
±200±250±300
1650 1750 1850
1540 1640 1740
1585
1460
1585
1320
310
Φ100×400
4425.
GPZ(Ⅱ)37.5SX
±200±250±300
1690 1790 1890
1580 1680 1780
1645
1520
1645
1370
320
Φ100×400
4669.
GPZ(Ⅱ)40SX
±200±250±300
1730 1830 1930
1620 1720 1820
1690
1570
1690
1410
330
Φ100×400
5085.
GPZ(Ⅱ)45SX
±200±250±300
1840 1910 2010
1710 1780 1880
1800
1660
1800
1500
345
Φ110×450
5973.
GPZ(Ⅱ)50SX
±200±250±300
1930 1990 2090
1800 1860 1960
1890
1750
1890
1570
360
Φ110×450
6864.
GPZ(Ⅱ)55SX
±200±250±300
2030 2060 2160
1890 1920 2020
1990
1850
1990
1660
375
Φ120×450
7921.
GPZ(Ⅱ)60SX
±200±250±300
2110 2130 2230
1970 1990 2090
2070
1930
2070
1720
390
Φ120×450
8907.
注：1、GPZ(Ⅱ)08.MN-30MN横向位移±40mm，32.5MN-60MN横向位移为±50mm。

GPZ系列盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
支座级别
主要尺寸 mm
重量
Kg
地脚螺栓
直径×长度
A
A’
B
B’
C
(D)
C’
(D’)
H
GPZ1000SX
450/550
380/480
305
240
305
240
70
34/37
M16×160
GPZ1250SX
480/580
410/510
330
260
330
260
75
43/46
M16×160
GPZ1500SX
500/600
430/530
370
290
370
290
85
61/66
M16×160
GPZ2000SX
560/660
480/580
410
320
410
320
90
79/84
M20×200
GPZ2500SX
590/690
510/610
465
360
465
360
100
111/118
M20×200
GPZ3000SX
640/740
560/660
515
400
515
400
110
152/161
M24×240
GPZ3500SX
770/870
690/790
545
430
545
430
120
197/207
M24×240
GPZ4000SX
820/920
730/830
590
460
590
460
130
248/260
M30×300
GPZ5000SX
870/970
780/880
660
500
660
500
140
328/342
M30×300
GPZ6000SX
920/1020
830/930
725
570
725
570
150
416/432
M30×300
GPZ7000SX
1000/1100
890/990
780
610
780
610
160
522/541
M36×360
GPZ8000SX
1040/1140
930/1030
820
650
820
650
170
611/632
M36×360
GPZ9000SX
1090/1190
960/1060
875
690
875
690
180
730/755
M42×420
GPZ10000SX
1230/1330
1100/1200
930
730
930
730
190
901/929
M42×420
GPZ12500SX
1330/1430
1200/1300
1025
800
1025
800
200
1120/1151
M48×480
GPZ15000SX
1400/1500
1260/1360
1135
900
1135
900
220
1514/1554
M48×480
GPZ17500SX
1490/1590
1340/1440
1220
950
1220
950
230
1814/1859
M56×560
GPZ20000SX
1550/1650
1400/1500
1305
1030
1305
1030
250
2129/2270
M56×560
GPZ22500SX
1400/1430
900/900
1400
1230
1400
1100
265
2570/2588
M64×640
GPZ25000SX
1480/1480
1000/1000
1480
1290
1480
1160
270
2899/2901
M64×640
GPZ27500SX
1540/1540
1050/1050
1540
1350
1540
1220
275
3173/3175
M72×720
GPZ30000SX
1610/1610
1100/1100
1610
1400
1610
1260
290
3691/3693
M72×720
GPZ32500SX
1670/1730
1200/1200
1670
1470
1670
1340
295
4013/4058
M72×720
GPZ35000SX
1740/1780
1250/1250
1740
1530
1740
1360
310
4644/4679
M80×800
GPZ37500SX
1800/1830
1300/1300
1800
1580
1800
1440
315
5026/5054
M80×800
GPZ40000SX
1870/1880
1350/1350
1870
1640
1870
1480
320
5462/6473
M80×800
GPZ45000SX
2000/2000
1400/1400
2000
1750
2000
1600
335
6605/6608
M90×900
GPZ50000SX
2080/2080
1450/1450
2080
1820
2080
1660
340
7191/7194
M90×900
注: 斜线上为小位移量数值,斜线下为大位移数值.

GPZ系列盆式橡胶支座|DX单向型盆式橡胶支座主要尺寸表
支座级别
主要尺寸 mm
重量
Kg
地脚螺栓
直径×长度
A
A’
B
B’
C
(D)
C’
D’
H
GPZ1000DX
450/550
380/480
370
250
305
260
180
70
48/53
M16×160
GPZ1250DX
480/580
410/510
395
275
330
280
210
75
59/65
M16×160
GPZ1500DX
500/600
430/530
430
310
370
310
240
85
80/87
M16×160
GPZ2000DX
560/660
480/580
480
340
410
350
270
90
105/114
M20×200
GPZ2500DX
590/690
510/610
530
390
465
380
320
100
141/512
M20×200
GPZ3000DX
640/740
560/600
600
435
515
420
340
110
199/213
M24×240
GPZ3500DX
770/870
690/790
630
465
545
450
370
120
256/271
M24×240
GPZ4000DX
820/920
730/830
670
495
590
480
400
130
316/333
M30×300
GPZ5000DX
870/970
780/880
755
560
660
540
440
140
423/445
M30×300
GPZ6000DX
920/1020
830/930
815
620
725
600
500
150
524/549
M30×300
GPZ7000DX
1000/1100
890/990
885
650
780
640
510
160
668/698
M36×360
GPZ8000DX
1040/1140
930/1030
925
690
820
680
550
170
773/806
M36×360
GPZ9000DX
1090/1190
960/1660
975
730
875
720
590
180
910/946
M42×420
GPZ10000DX
1230/1330
1100/1200
1025
780
930
770
640
190
1108/1148
M42×420
GPZ12500DX
1330/1430
1200/1300
1165
860
1025
850
690
200
1446/1494
M48×480
GPZ15000DX
1400/1500
1260/1360
1256
960
1135
940
790
220
1886/1944
M48×480
GPZ17500DX
1490/1590
1340/1440
1345
1030
1220
1000
860
230
2232/2296
M56×560
GPZ20000DX
1550/1650
1400/1500
1425
1110
1305
1080
940
250
2695/2767
M56×560
GPZ22500DX
1630/1730
1470/1570
1475
1200
1400
1160
960
265
3126/3210
M64×640
GPZ25000DX
1680/1780
1520/1620
1550
1280
1480
1200
1000
270
3487/3565
M64×640
GPZ27500DX
1750/1850
1570/1670
1610
1320
1540
1280
1060
275
3813/3895
M72×720
GPZ30000DX
1800/1900
1630/1730
1685
1390
1610
1340
1100
290
4421/4514
M72×720
GPZ32500DX
1950/2050
1780/1880
1745
1450
1670
1400
1160
295
4876/4937
M72×720
GPZ35000DX
2025/2125
1840/1940
1820
1500
1740
1440
1180
310
5649/5759
M80×800
GPZ37500DX
2075/2175
1890/1990
1880
1560
1800
1500
1240
315
6073/6186
M80×800
GPZ40000DX
2125/2225
1940/2040
1945
1630
1870
1540
1280
320
6570/6687
M80×800
GPZ45000DX
2260/2360
2060/2160
2080
1740
2000
1660
1380
335
7902/8036
M90×900
GPZ50000DX
2310/2410
2110/2210
2155
1810
2080
1700
1400
340
8580/8720
M90×900
注:斜线上为小位移量数值，斜线下为大位移数值。

GPZ系列盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表
支座级别
主要尺寸 mm
重量
㎏
地脚螺栓
直径×长度
A(C)
A’(C’)
B(D)
B’(D’)
H

GPZ1000GD
305
240
305
240
65

31
M16×160
GPZ1250GD
330
260
330
260
70

39
M16×160
GPZ1500GD
370
290
370
290
80

57
M16×160
GPZ2000GD
410
320
410
320
85

73
M20×200
GPZ2500GD
465
360
465
360
95

105
M20×200
GPZ3000GD
515
400
515
400
105

144
M24×240
GPZ3500GD
545
430
545
430
115

174
M24×240
GPZ4000GD
590
460
590
460
125

221
M30×300
GPZ5000GD
660
500
660
500
135

297
M30×300
GPZ6000GD
725
570
725
570
145

383
M30×300
GPZ7000GD
780
610
780
610
155

478
M36×360
GPZ8000GD
820
650
820
650
165

562
M36×360
GPZ9000GD
875
690
875
690
175

676
M42×420
GPZ10000GD
930
730
930
730
185

815
M42×420
GPZ12500GD
1025
800
1025
800
195

1023
M48×480
GPZ15000GD
1135
900
1135
900
215

1405
M48×480
GPZ17500GD
1220
950
1220
950
225

1690
M56×560
GPZ20000GD
1305
1030
1305
1030
245

2091
M56×560
GPZ22500GD
1400
1100
1400
1100
260

2561
M64×640
GPZ25000GD
1480
1160
1480
1160
265

2890
M64×640
GPZ27500GD
1540
1220
1540
1220
270

3163
M72×720
GPZ30000GD
1610
1260
1610
1260
285

3680
M72×720
GPZ32500GD
1670
1340
1670
1340
290

3999
M72×720
GPZ35000GD
1740
1360
1740
1360
305

4630
M80×800
GPZ37500GD
1800
1440
1800
1440
310

5011
M80×800
GPZ40000GD
1870
1480
1870
1480
315

5446
M80×800
GPZ45000GD
2000
1600
2000
1600
330

6588
M90×900
GPZ50000GD
2080
1660
2080
1660
335

7173
M90×900
单纯的课本内容，并不能满足学生的需要，通过补充，达到内容的完善

教育之通病是教用脑的人不用手，不教用手的人用
