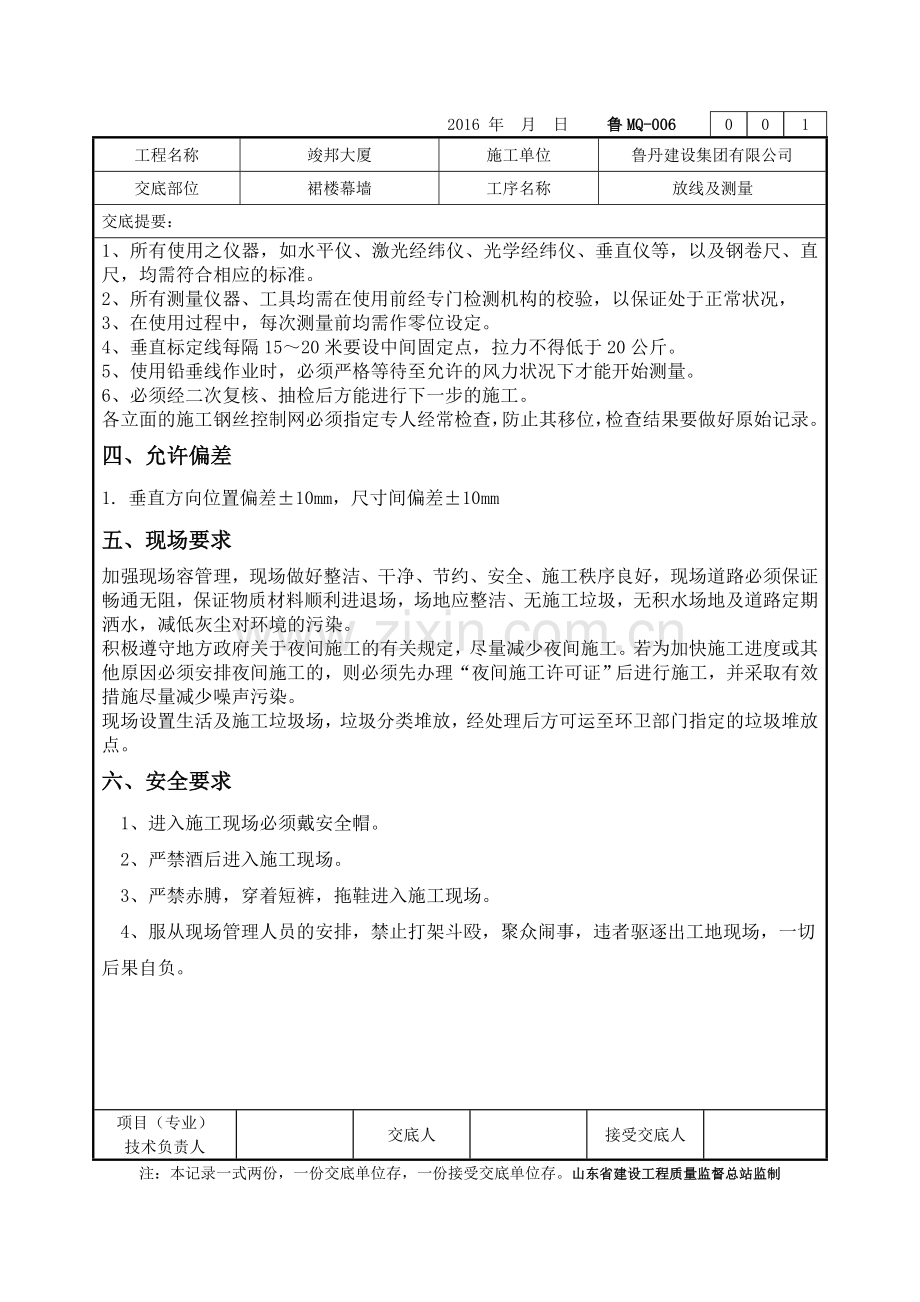

2016 年 月 日鲁MQ-006001工程名称竣邦大厦施工单位鲁丹建设集团有限公司交底部位裙楼幕墙工序名称放线及测量交底提要： 交底内容：放线测量工程技术交底一、施工准备及作业条件1.成立技术小组2.收集资料3.施工图技术策划4.施工图基本方案的审核5.基本方案评审6.施工加工设计7.内部自检8.加工图纸会审、签认二、施工要求1.1、首先仔细研究和审查业主提供的结构施工图纸和土建施工单位提供的结构误差测量记录。1.2、土建施工单位提供其每层基准十字线，交点定位于沿楼层传递的垂直轴线上，以及楼标高基准线。1.3、先测量出结构总标高误差，利用原设计结构垂直轴线沿层传递孔和标高基准点，采用垂直仪、吊铅垂线以及水平仪、经纬仪逐层标出水平基准线，并最终得出结构总的标高误差。1.4、核实结构总体标高，将总的结构标高误差均分到各楼层，重新标定最终每层水平基准线。1.5、复核土建施工单位提供的每层标出的十字基准线，并标出每层的最终十字基准线。1.6、利用十字基准线逐层按结构施工图标注的尺寸测得并标出所有的结构轴线，包括南北向和东西向。1.7、由结构主体各立面的实际位置与标定之最外沿轴线的距离，测得各立面的垂直偏差。1.8、技术部门根据实际的结构误差，向安装部门做出指示，确定幕墙面最外沿离标定之结构最外沿轴线的尺寸。1.9、将现场测量数据，特别是各特殊几何形状部位（如尖角部、楼顶部等）的所有顶点坐标，提供给技术部，作为理论计算的核对参考值。用钢丝组成纵横测量控制网。纵横钢丝控制线两端均与法兰螺丝联接，利用预先固定在主体上的法兰螺丝绷紧钢丝线。钢丝控制网必须调整在同一平面内。钢丝控制网必须指定专人经常检查，防止其移位，检查结果要做好原始记录。三、质量要求2016 年 月 日鲁MQ-006001工程名称竣邦大厦施工单位鲁丹建设集团有限公司交底部位裙楼幕墙工序名称放线及测量交底提要： 1、所有使用之仪器，如水平仪、激光经纬仪、光学经纬仪、垂直仪等，以及钢卷尺、直尺，均需符合相应的标准。2、所有测量仪器、工具均需在使用前经专门检测机构的校验，以保证处于正常状况，3、在使用过程中，每次测量前均需作零位设定。4、垂直标定线每隔1520米要设中间固定点，拉力不得低于20公斤。5、使用铅垂线作业时，必须严格等待至允许的风力状况下才能开始测量。6、必须经二次复核、抽检后方能进行下一步的施工。各立面的施工钢丝控制网必须指定专人经常检查，防止其移位，检查结果要做好原始记录。四、允许偏差1. 垂直方向位置偏差10mm，尺寸间偏差10mm五、 现场要求加强现场容管理，现场做好整洁、干净、节约、安全、施工秩序良好，现场道路必须保证畅通无阻，保证物质材料顺利进退场，场地应整洁、无施工垃圾，无积水场地及道路定期洒水，减低灰尘对环境的污染。积极遵守地方政府关于夜间施工的有关规定，尽量减少夜间施工。若为加快施工进度或其他原因必须安排夜间施工的，则必须先办理“夜间施工许可证”后进行施工，并采取有效措施尽量减少噪声污染。现场设置生活及施工垃圾场，垃圾分类堆放，经处理后方可运至环卫部门指定的垃圾堆放点。六、 安全要求1、进入施工现场必须戴安全帽。2、严禁酒后进入施工现场。3、严禁赤膊，穿着短裤，拖鞋进入施工现场。4、服从现场管理人员的安排，禁止打架斗殴，聚众闹事，违者驱逐出工地现场，一切后果自负。项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
