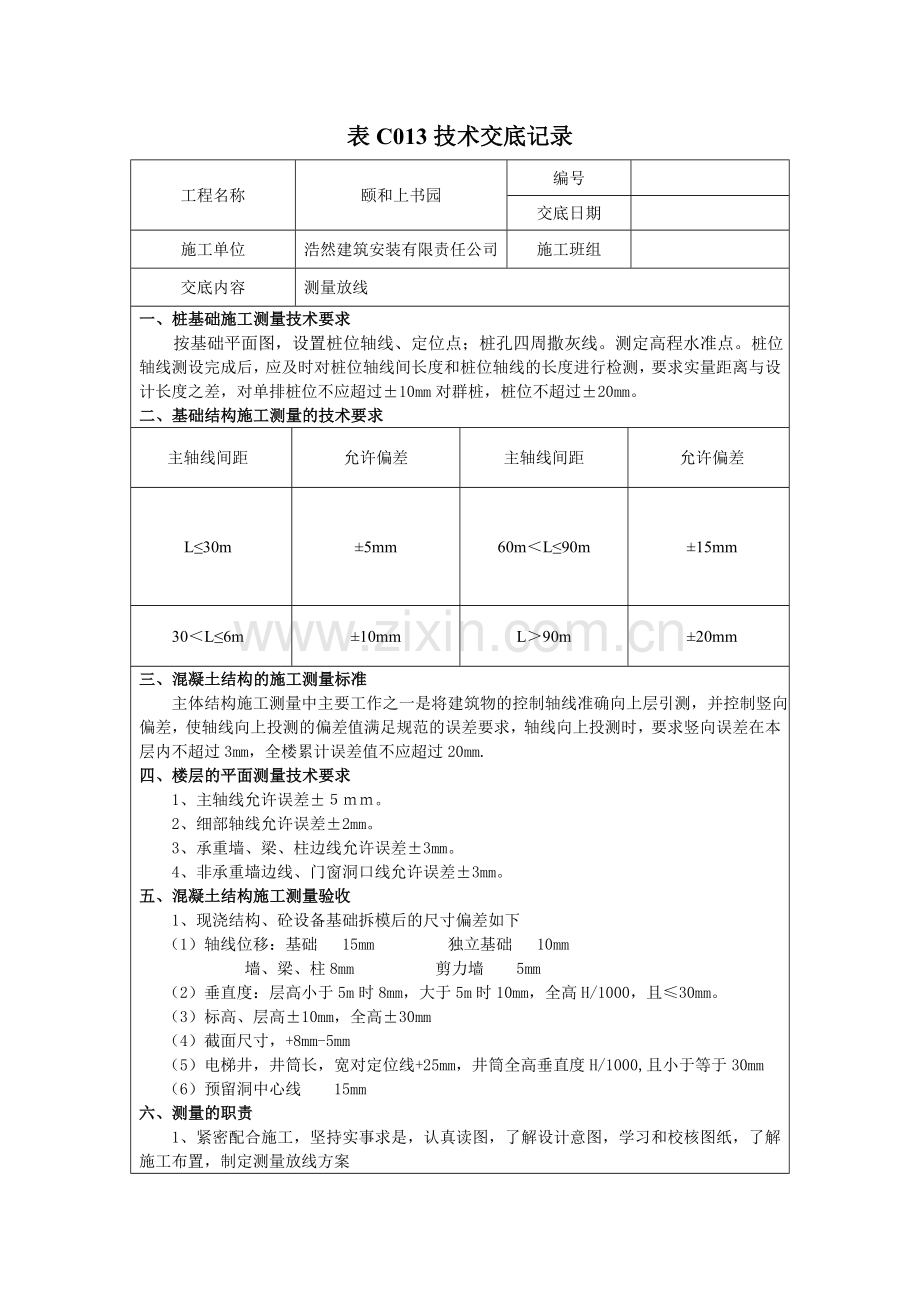

表C013技术交底记录
工程名称
颐和上书园
编号

交底日期

施工单位
浩然建筑安装有限责任公司
施工班组

交底内容
测量放线
一、 桩基础施工测量技术要求
按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。桩位轴线测设完成后，应及时对桩位轴线间长度和桩位轴线的长度进行检测，要求实量距离与设计长度之差，对单排桩位不应超过±10mm对群桩，桩位不超过±20mm。
二、基础结构施工测量的技术要求
主轴线间距
允许偏差
主轴线间距
允许偏差
L≤30m
±5mm
60m＜L≤90m
±15mm
30＜L≤6m
±10mm
L＞90m
±20mm
三、 混凝土结构的施工测量标准
主体结构施工测量中主要工作之一是将建筑物的控制轴线准确向上层引测，并控制竖向偏差，使轴线向上投测的偏差值满足规范的误差要求，轴线向上投测时，要求竖向误差在本层内不超过3mm，全楼累计误差值不应超过20mm.
四、楼层的平面测量技术要求
1、主轴线允许误差±５ｍｍ。
2、细部轴线允许误差±2mm。
3、承重墙、梁、柱边线允许误差±3mm。
4、非承重墙边线、门窗洞口线允许误差±3mm。
五、混凝土结构施工测量验收
1、现浇结构、砼设备基础拆模后的尺寸偏差如下
（1）轴线位移：基础 15mm 独立基础 10mm
墙、梁、柱8mm 剪力墙 5mm
（2）垂直度：层高小于5m时8mm，大于5m时10mm，全高H/1000，且≤30mm。
（3）标高、层高±10mm，全高±30mm
（4）截面尺寸，+8mm-5mm
（5）电梯井，井筒长，宽对定位线+25mm，井筒全高垂直度H/1000,且小于等于30mm
（6）预留洞中心线 15mm
六、测量的职责
1、紧密配合施工，坚持实事求是，认真读图，了解设计意图，学习和校核图纸，了解施工布置，制定测量放线方案

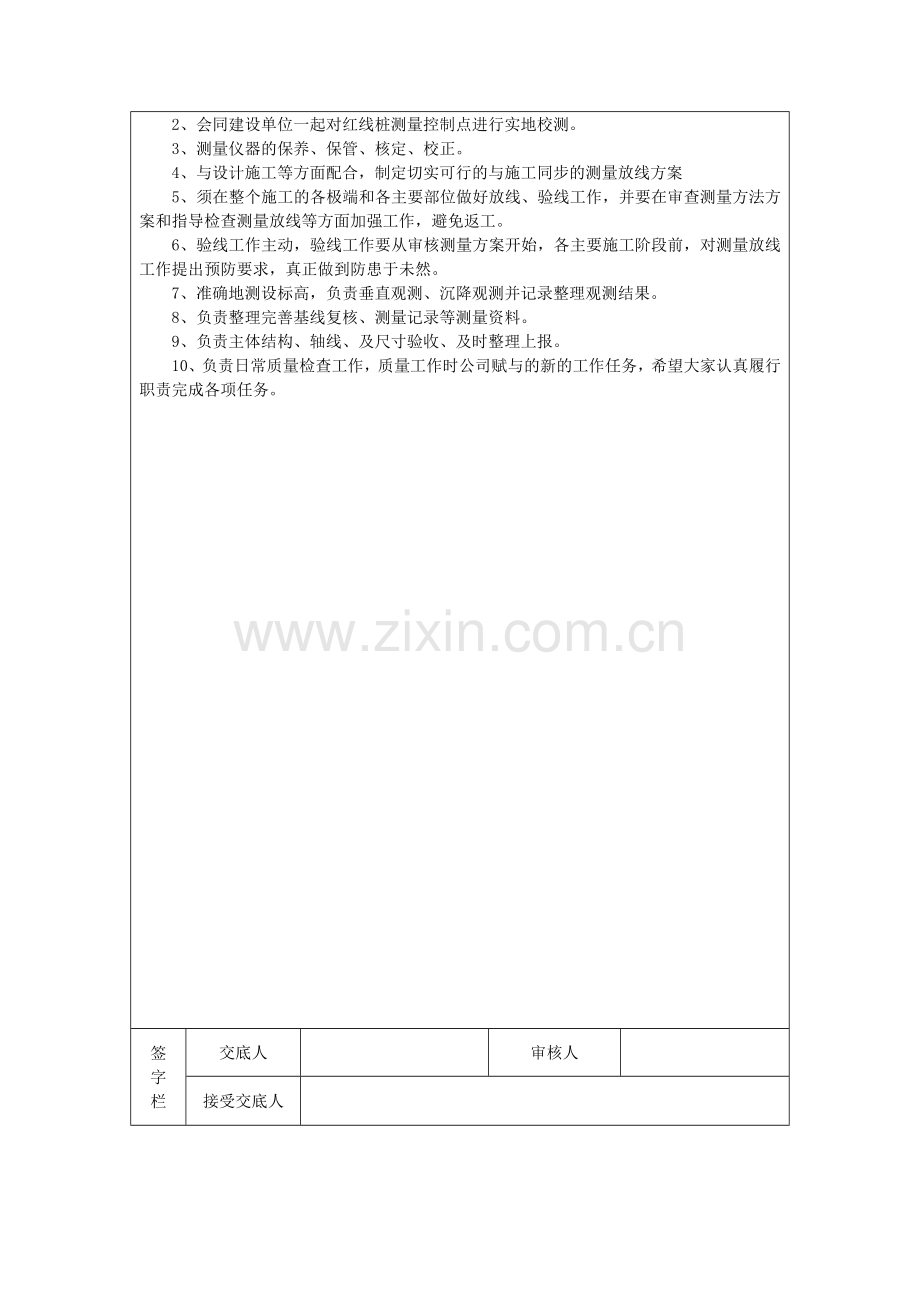

2、会同建设单位一起对红线桩测量控制点进行实地校测。
3、测量仪器的保养、保管、核定、校正。
4、与设计施工等方面配合，制定切实可行的与施工同步的测量放线方案
5、须在整个施工的各极端和各主要部位做好放线、验线工作，并要在审查测量方法方案和指导检查测量放线等方面加强工作，避免返工。
6、验线工作主动，验线工作要从审核测量方案开始，各主要施工阶段前，对测量放线工作提出预防要求，真正做到防患于未然。
7、准确地测设标高，负责垂直观测、沉降观测并记录整理观测结果。
8、负责整理完善基线复核、测量记录等测量资料。
9、负责主体结构、轴线、及尺寸验收、及时整理上报。
10、负责日常质量检查工作，质量工作时公司赋与的新的工作任务，希望大家认真履行职责完成各项任务。

签
字
栏
交底人

审核人

接受交底人
