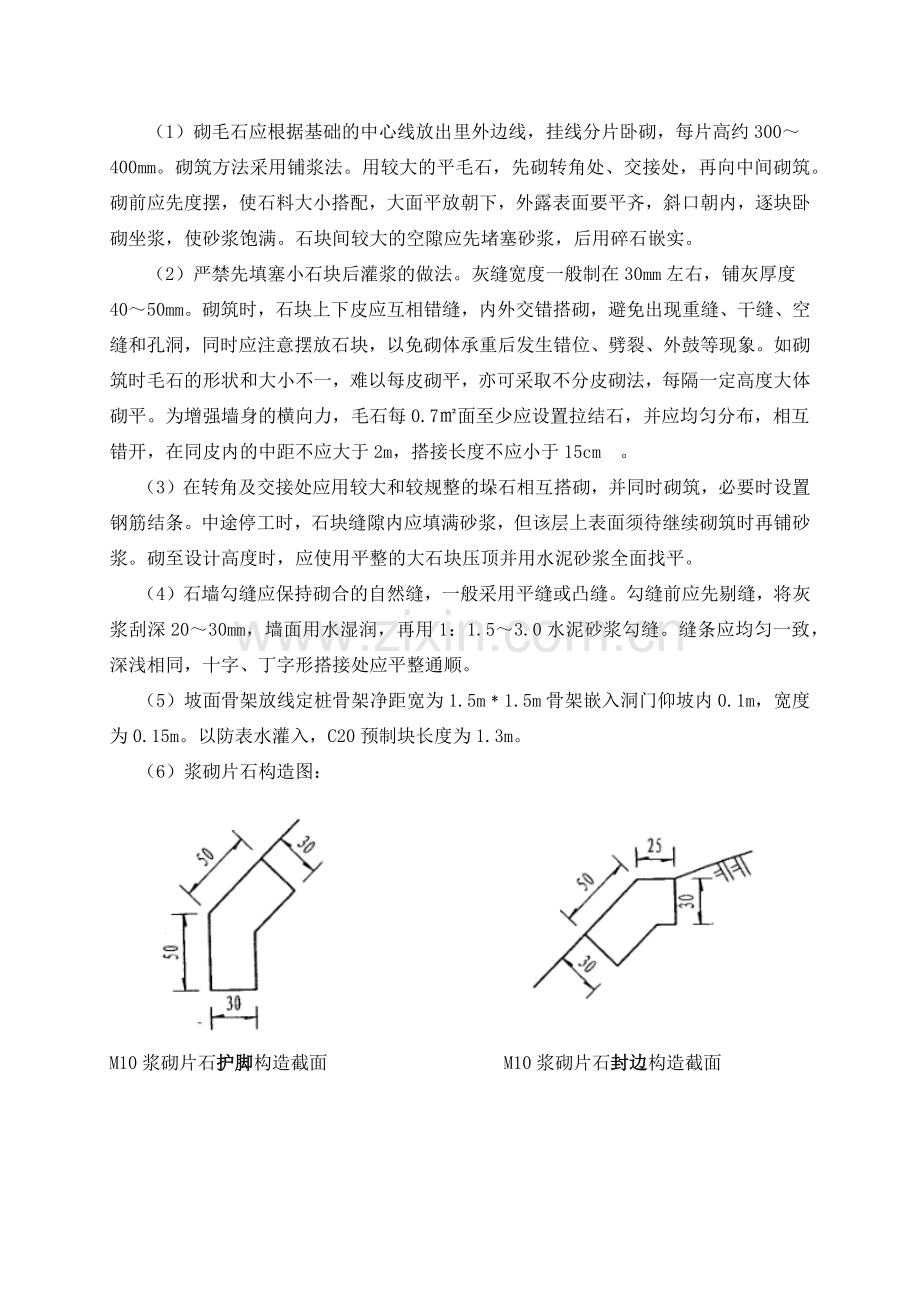

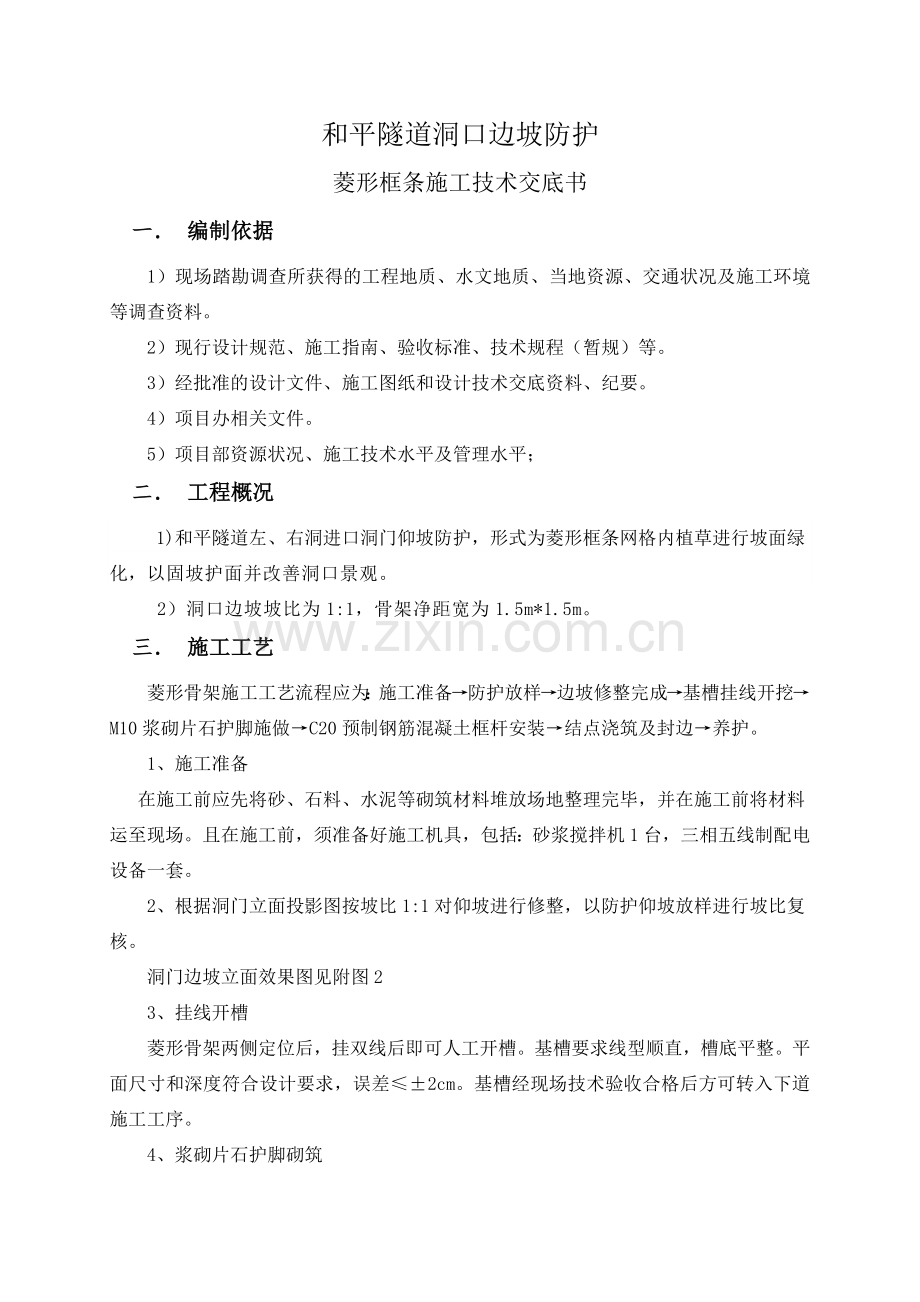

和平隧道洞口边坡防护菱形框条施工技术交底书一 编制依据1）现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。2）现行设计规范、施工指南、验收标准、技术规程（暂规）等。3）经批准的设计文件、施工图纸和设计技术交底资料、纪要。4）项目办相关文件。5）项目部资源状况、施工技术水平及管理水平；二 工程概况 1)和平隧道左、右洞进口洞门仰坡防护，形式为菱形框条网格内植草进行坡面绿化，以固坡护面并改善洞口景观。 2）洞口边坡坡比为1:1，骨架净距宽为1.5m*1.5m。三 施工工艺菱形骨架施工工艺流程应为：施工准备防护放样边坡修整完成基槽挂线开挖M10浆砌片石护脚施做C20预制钢筋混凝土框杆安装结点浇筑及封边养护。1、施工准备在施工前应先将砂、石料、水泥等砌筑材料堆放场地整理完毕，并在施工前将材料运至现场。且在施工前，须准备好施工机具，包括：砂浆搅拌机1台，三相五线制配电设备一套。 2、根据洞门立面投影图按坡比1:1对仰坡进行修整，以防护仰坡放样进行坡比复核。洞门边坡立面效果图见附图23、挂线开槽菱形骨架两侧定位后，挂双线后即可人工开槽。基槽要求线型顺直，槽底平整。平面尺寸和深度符合设计要求，误差2cm。基槽经现场技术验收合格后方可转入下道施工工序。 4、浆砌片石护脚砌筑（1）砌毛石应根据基础的中心线放出里外边线，挂线分片卧砌，每片高约300400mm。砌筑方法采用铺浆法。用较大的平毛石，先砌转角处、交接处，再向中间砌筑。砌前应先度摆，使石料大小搭配，大面平放朝下，外露表面要平齐，斜口朝内，逐块卧砌坐浆，使砂浆饱满。石块间较大的空隙应先堵塞砂浆，后用碎石嵌实。（2）严禁先填塞小石块后灌浆的做法。灰缝宽度一般制在30mm左右，铺灰厚度4050mm。砌筑时，石块上下皮应互相错缝，内外交错搭砌，避免出现重缝、干缝、空缝和孔洞，同时应注意摆放石块，以免砌体承重后发生错位、劈裂、外鼓等现象。如砌筑时毛石的形状和大小不一，难以每皮砌平，亦可采取不分皮砌法，每隔一定高度大体砌平。为增强墙身的横向力，毛石每0.7面至少应设置拉结石，并应均匀分布，相互错开，在同皮内的中距不应大于2m，搭接长度不应小于15cm。（3）在转角及交接处应用较大和较规整的垛石相互搭砌，并同时砌筑，必要时设置钢筋结条。中途停工时，石块缝隙内应填满砂浆，但该层上表面须待继续砌筑时再铺砂浆。砌至设计高度时，应使用平整的大石块压顶并用水泥砂浆全面找平。（4）石墙勾缝应保持砌合的自然缝，一般采用平缝或凸缝。勾缝前应先剔缝，将灰浆刮深2030mm，墙面用水湿润，再用1：1.53.0水泥砂浆勾缝。缝条应均匀一致，深浅相同，十字、丁字形搭接处应平整通顺。（5）坡面骨架放线定桩骨架净距宽为1.5m1.5m骨架嵌入洞门仰坡内0.1m，宽度为0.15m。以防表水灌入，C20预制块长度为1.3m。（6）浆砌片石构造图： M10浆砌片石护脚构造截面 M10浆砌片石封边构造截面5、C20预制钢筋混凝土框杆安装（1）骨架采用预制钢筋混凝土框杆+现浇混凝土结点，坡脚及坡顶采用M10浆砌片石护脚及封边，为保证坡上框架护面的稳定，结点处框杆伸出钢筋在现浇前应拉直并绑扎。（2）骨架护坡每隔15m设一道宽2cm的伸缩缝，并用沥青麻絮填塞，为保证预制框杆与伸缩缝连接处不发生滑移，预制框杆需镶嵌于伸缩缝肋条中。骨架施工完成需撒播种草进行坡面绿化，以固坡护面并改善洞口景观。 菱形框条护面设计见 附图1 （3）为保证接缝的作用，两种接续缝必须垂直，并且缝两侧砌体表面需要平整，结点采用现浇完成。同时，接缝中尚需填塞沥青麻絮，防止砌体漏水。并在接缝处作为一个外露面，挂线砌筑，达到又直又平。（4）养生砌体砌筑完成后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。（5）现场施工图示：四 四.安全事项1、作业人员在作业过程中，应当严格遵守项目部的安全生产规章制度和操作规程，服从管理，正确佩戴和使用高空作业必须的劳动防护用品。2、作业人员应当接受安全生产教育和培训，掌握本职工作所需的安全生产知识，提高安全生产技能，增强事故预防和应急处理能力3、参加施工的所有人员要熟知本工种的安全技术操作规范，在操作中要坚守岗位，严禁酒后或带病工作。 4、临时用电的安装、维修和拆除，均由电工完成。严格执行三相五线制，严格按照安全用电的相关规程，且应定期对电路进行检查。注：1、应严格按照图纸施工; 2、如有不明请及时与技术人员联系附图1：附图2 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
