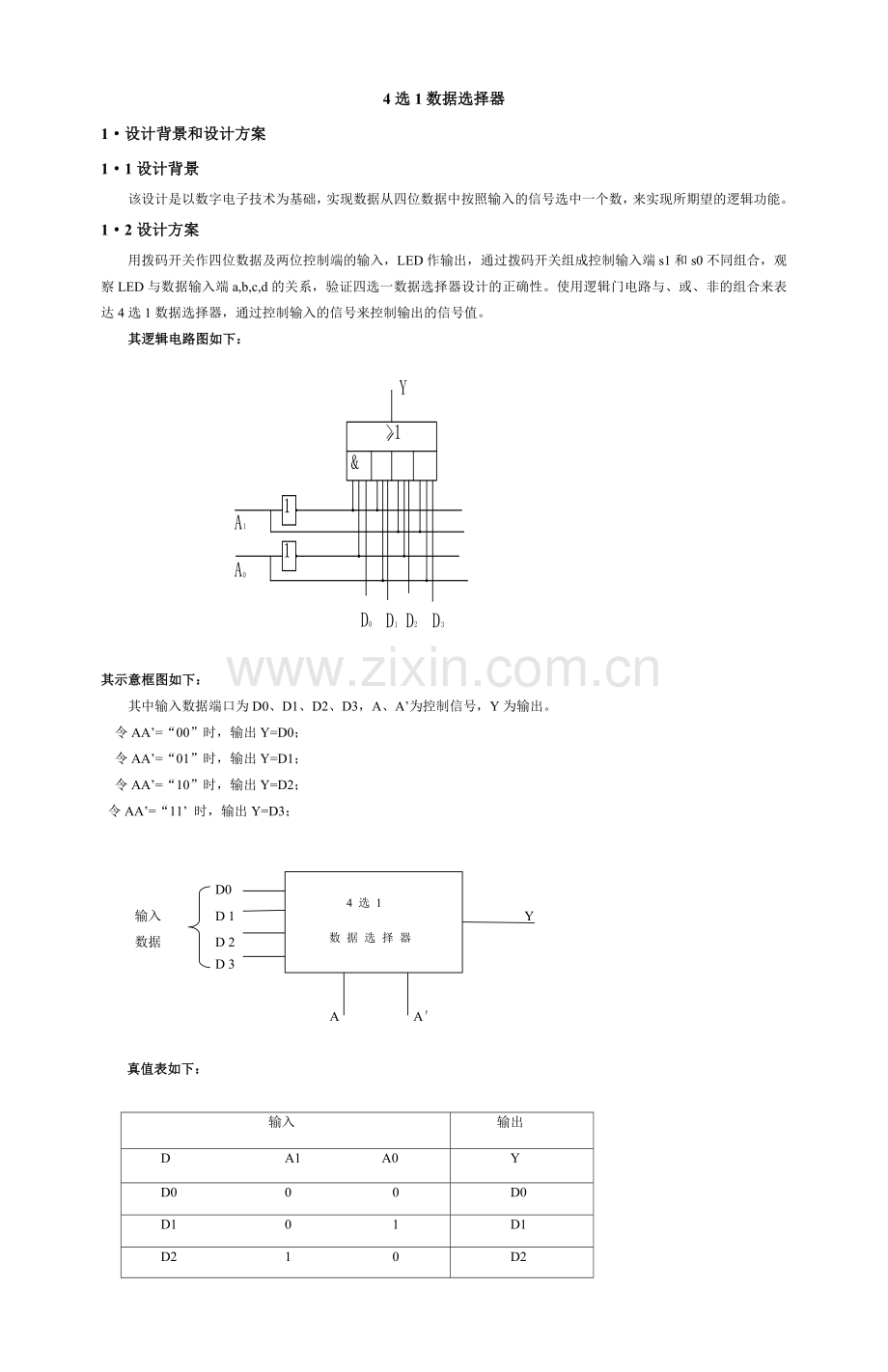

4选1数据选择器
1·设计背景和设计方案
1·1设计背景
该设计是以数字电子技术为基础，实现数据从四位数据中按照输入的信号选中一个数，来实现所期望的逻辑功能。
1·2设计方案
用拨码开关作四位数据及两位控制端的输入，LED作输出，通过拨码开关组成控制输入端s1和s0不同组合，观察LED与数据输入端a,b,c,d的关系，验证四选一数据选择器设计的正确性。使用逻辑门电路与、或、非的组合来表达4选1数据选择器，通过控制输入的信号来控制输出的信号值。
其逻辑电路图如下：

其示意框图如下：
其中输入数据端口为D0、D1、D2、D3，A、A’为控制信号，Y为输出。
令AA’=“00”时，输出Y=D0；
令AA’=“01”时，输出Y=D1；
令AA’=“10”时，输出Y=D2；
令AA’=“11’ 时，输出Y=D3；

4 选 1

数 据 选 择 器

D0
输入 D 1 Y
数据 D 2
D 3

A A′

真值表如下：

输入
输出
D A1 A0
Y
D0 0 0
D0
D1 0 1
D1
D2 1 0
D2
D3 1 1
D3

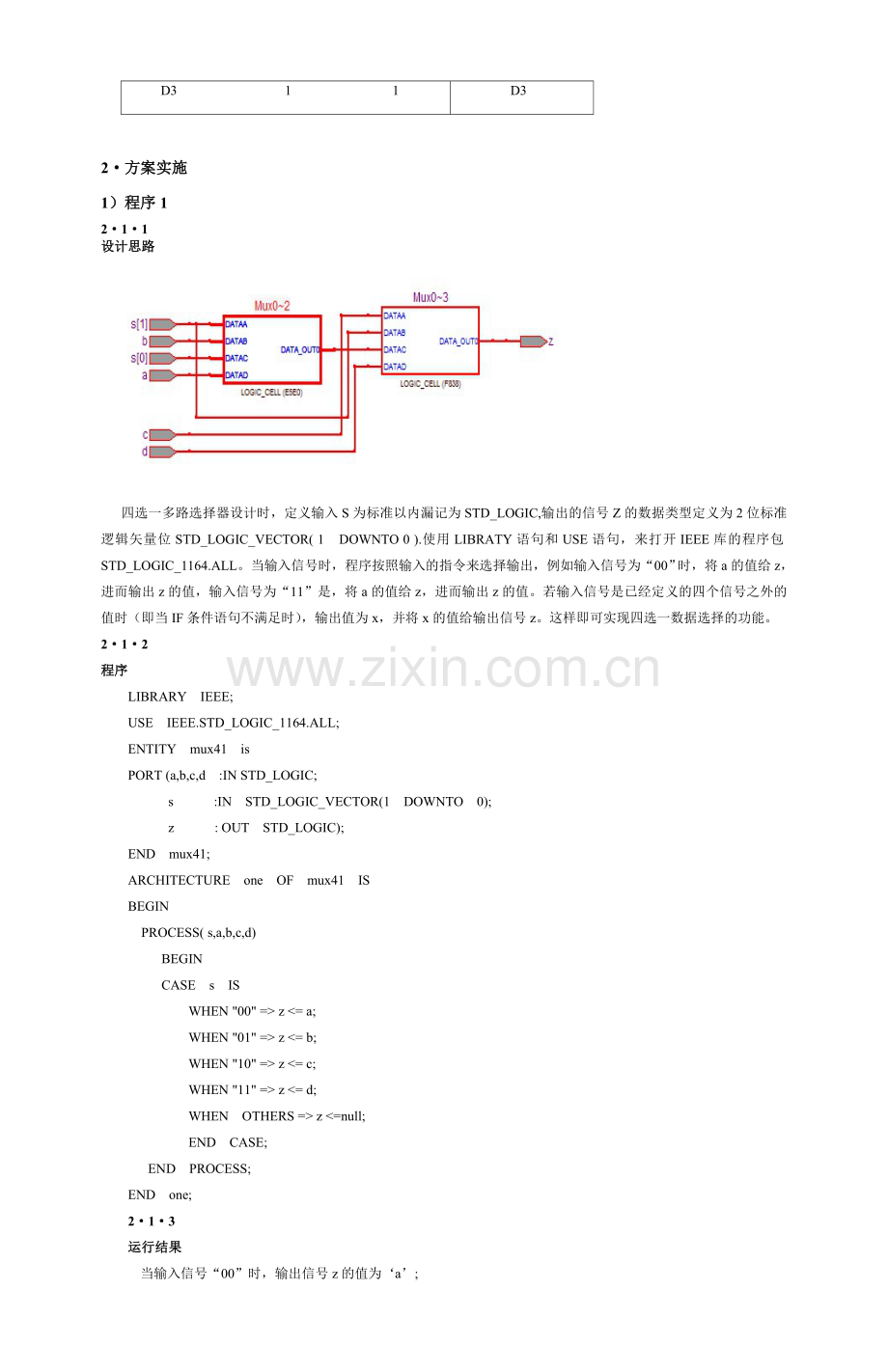

2·方案实施
1）程序1
2·1·1
设计思路

四选一多路选择器设计时，定义输入S为标准以内漏记为STD_LOGIC,输出的信号Z的数据类型定义为2位标准逻辑矢量位STD_LOGIC_VECTOR( 1 DOWNTO 0 ).使用LIBRATY语句和USE语句，来打开IEEE库的程序包STD_LOGIC_1164.ALL。当输入信号时，程序按照输入的指令来选择输出，例如输入信号为“00”时，将a的值给z，进而输出z的值，输入信号为“11”是，将a的值给z，进而输出z的值。若输入信号是已经定义的四个信号之外的值时（即当IF条件语句不满足时），输出值为x，并将x的值给输出信号z。这样即可实现四选一数据选择的功能。
2·1·2
程序
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY mux41 is
PORT (a,b,c,d :IN STD_LOGIC;
s :IN STD_LOGIC_VECTOR(1 DOWNTO 0);
z : OUT STD_LOGIC);
END mux41;
ARCHITECTURE one OF mux41 IS
BEGIN
PROCESS( s,a,b,c,d)
BEGIN
CASE s IS
WHEN "00" => z <= a;
WHEN "01" => z <= b;
WHEN "10" => z <= c;
WHEN "11" => z <= d;
WHEN OTHERS => z <=null;
END CASE;
END PROCESS;
END one;
2·1·3
运行结果
当输入信号“00”时，输出信号z的值为‘a’;
当输入信号“01”时，输出信号z的值为‘b’;
当输入信号“10”时，输出信号z的值为‘c’;
当输入信号“11”时，输出信号z的值为‘d’;
2·1·4
波形仿真及描述
输入：
a 的波形周期为10ns,b的波形周期为5ns,c的波形周期为15ns,d的波形周期为8ns。s[1]的波形周期为5ns,s[2]的波形周期为10ns。

输出：

2）程序2
2·2·1
设计思路

定义6个输入信号，一个输出信号，当控制信号A=‘1’时，muxval的值加1，即muxval=muxval+1;当控制信号B=‘1’时muxval的值加2，即muxval=muxval+2。当输入值为‘i0’时，输出q的值为0，当输入的值为‘i1’时，输出q的值为1，当输入值为‘i2’时，输出q的值为2，当输入值为‘i3’时，输出q的值为3。

2·2·2程序
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY mux41 IS
PORT ( i0,i1,i2,i3,a,b : IN STD_LOGIC;
q : OUT STD_LOGIC );
ENS mux4;
ARCHITECTURE b_mux4 OF mux4 IS
BEGIN
Process ( i0,i1,i2,i3,a,b )
Variable muxval : integer rang 7 downto 0;
Begin
muxval :=0;
if ( a = '1' ) then muxval : muxval + 1; end if;
if ( b = '1' ) then muxval : muxval + 2; end if;
case muxval is
when 0 = > q < = i0;
when 1 = > q < = i1;
when 2 = > q < = i2;
when 3 = > q < = i3;
When others = > null;
end case;
end process;
END b_mux4;
2·2·3
运行结果
当输入信号“00”时，输出信号z的值为‘i0’;
当输入信号“01”时，输出信号z的值为‘i1’;
当输入信号“10”时，输出信号z的值为‘i2’;
当输入信号“11”时，输出信号z的值为‘i3’;

2·2·4
波形仿真及描述
输入：

a的波形周期为20ns,b的波形周期为15ns,c的波形周期为20ns,d的波形周期为15ns,s[1]的波形周期为8ns,s[2]的波形周期为16ns。
输出：

3·结果和结论
经过对以上程序的运行和编译，可得出以下仿真图结论和所设计一致。
4·参考文献
[1] 余孟尝主编《数字电子技术基础简明教程》， 1998-12。
[2] 潘松 黄继业 编著《EDA技术使用个教程》， 2006-9。
