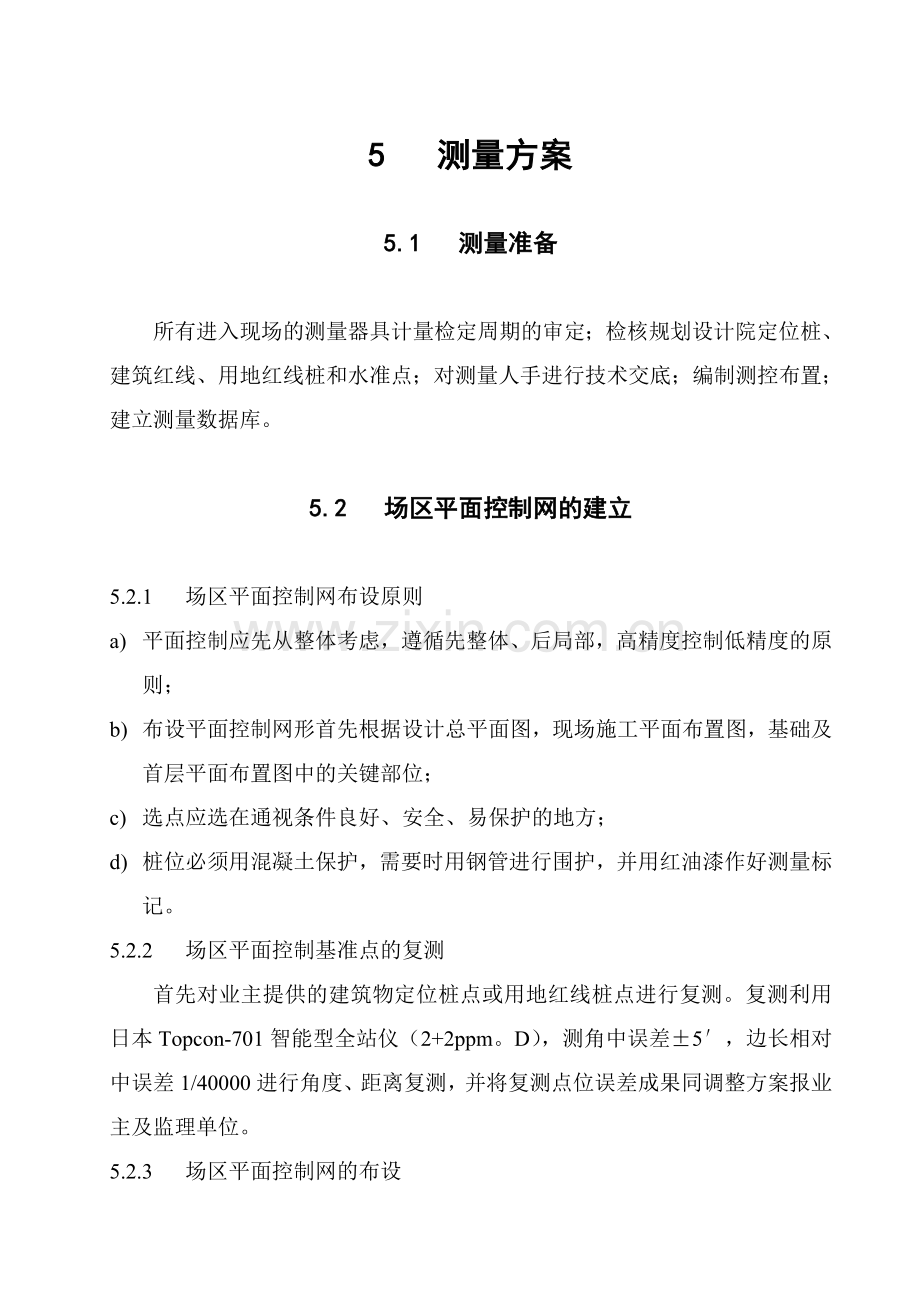

5 测量方案

5.1 测量准备

所有进入现场的测量器具计量检定周期的审定；检核规划设计院定位桩、建筑红线、用地红线桩和水准点；对测量人手进行技术交底；编制测控布置；建立测量数据库。

5.2 场区平面控制网的建立

5.2.1 场区平面控制网布设原则
a) 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；
b) 布设平面控制网形首先根据设计总平面图，现场施工平面布置图，基础及首层平面布置图中的关键部位；
c) 选点应选在通视条件良好、安全、易保护的地方；
d) 桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。
5.2.2 场区平面控制基准点的复测
首先对业主提供的建筑物定位桩点或用地红线桩点进行复测。复测利用日本Topcon-701智能型全站仪（2+2ppm。D），测角中误差±5′，边长相对中误差1/40000进行角度、距离复测，并将复测点位误差成果同调整方案报业主及监理单位。
5.2.3 场区平面控制网的布设

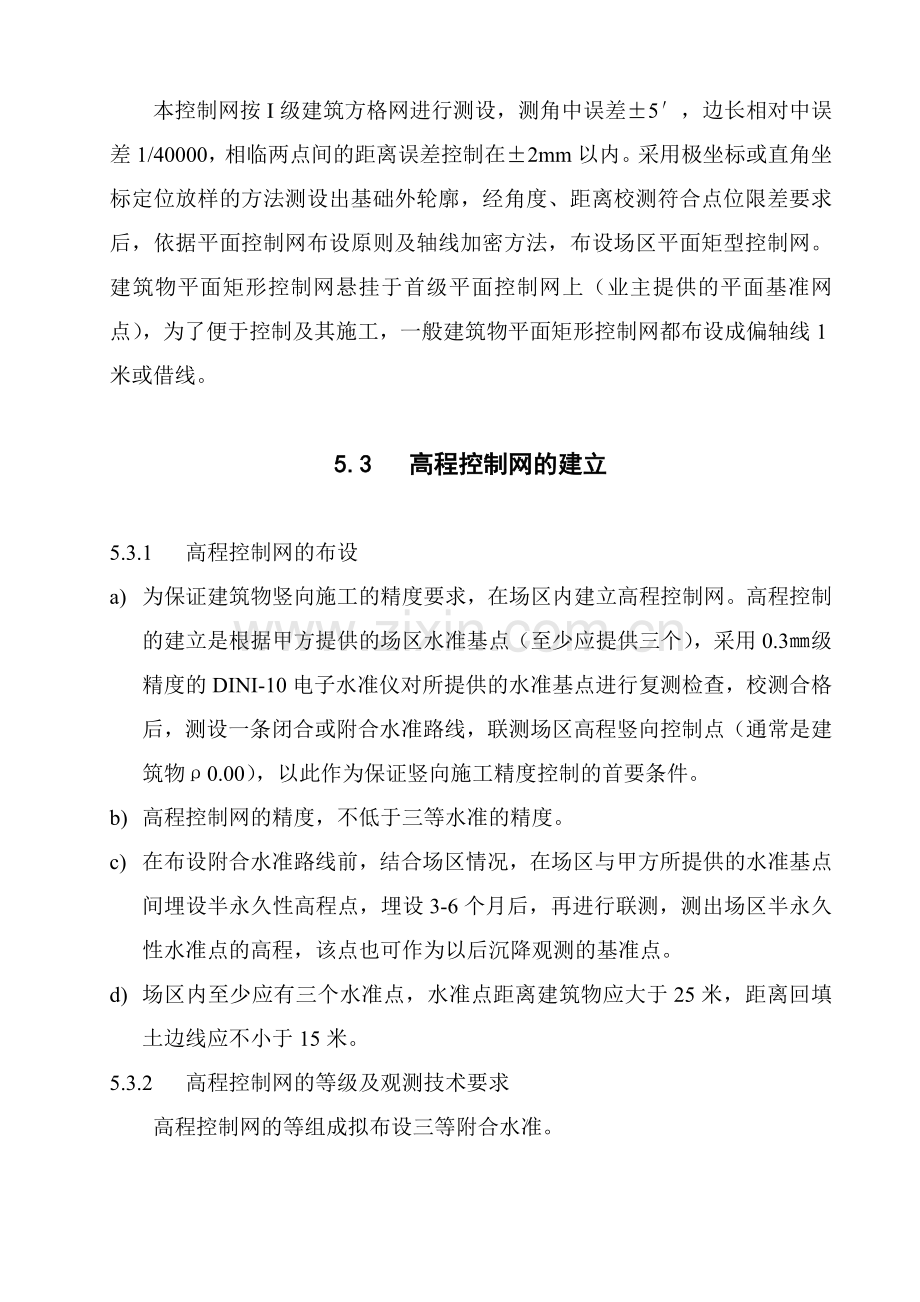

本控制网按I级建筑方格网进行测设，测角中误差±5′，边长相对中误差1/40000，相临两点间的距离误差控制在±2mm以内。采用极坐标或直角坐标定位放样的方法测设出基础外轮廓，经角度、距离校测符合点位限差要求后，依据平面控制网布设原则及轴线加密方法，布设场区平面矩型控制网。建筑物平面矩形控制网悬挂于首级平面控制网上（业主提供的平面基准网点），为了便于控制及其施工，一般建筑物平面矩形控制网都布设成偏轴线1米或借线。

5.3 高程控制网的建立

5.3.1 高程控制网的布设
a) 为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个），采用0.3㎜级精度的DINI-10电子水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区高程竖向控制点（通常是建筑物ρ0.00），以此作为保证竖向施工精度控制的首要条件。
b) 高程控制网的精度，不低于三等水准的精度。
c) 在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性水准点的高程，该点也可作为以后沉降观测的基准点。
d) 场区内至少应有三个水准点，水准点距离建筑物应大于25米，距离回填土边线应不小于15米。
5.3.2 高程控制网的等级及观测技术要求
高程控制网的等组成拟布设三等附合水准。

5.4 ±0.00以上施工测量

5.4.1 平面控制测量
a) 对于高层建筑物±0.00以上的轴线传递，不应采用经纬仪方向交会法，而采用激光准直仪法。在建筑物首层内测设轴线控制点即所谓的内控法。
b) 采用测量精度2″级、测距精度2㎜+2ppm的全站仪，根据首级控制进行校测。首层放线验收后，应将控制轴线引测至建筑物内。根据施工前布设的控制网基准点及施工过程中流水段的划分，在各建筑物内做内控点（每一流水段至少2-3个内控基准点），埋设在首层相应偏离轴线1米的位置。基准点的埋设采用10㎝×10㎝钢板，用钢针刻划十字线，钢板通过锚固筋与首层楼面钢筋焊牢，作为竖向轴线投测的基准点。基准点周围严禁堆放杂物，向上各层在相应位置留出预留洞（15㎝×15㎝）。
c) 竖向投测前，应对首层钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。
d) 轴线竖向投测的允许误差：
高度(m)
允许误差(mm)
每层
3
Hδ30m
5
30m〈Hδ60m
10
e) 轴线控制点的投测，采用激光准直仪，先在底层基点处架设激光准直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光束。然后在楼板开口处用接收靶接收。通过无线对讲机调校可见光光斑直径，达到最佳状态时，通知观测人员逆时针旋转准直仪，这样在接收靶处就可见到一个同心圆（光环 ），取其圆心作为向上的投测点，并将接收靶固定。同样的办法投测下一个点，保证每一施工段至少2-3个点，作为角度及距离核的依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。
f) 施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。
5.4.2 支立模板时的测量
a) 中心线及标高的测设：根据轴线控制点将中心线测设在基础面上，并在露出的钢筋上测设标高点，供支墙体模板时定位及定标高使用。
b) 墙体垂直度检测：墙体模板支好后，先在模板上端标出中心点，将两台经纬仪架设在两条相互垂直的轴线上，对墙体模板的垂直度进行检查校正或用垂球法。
5.4.3 高程的传递
a) 在第一层的墙体混凝土浇筑好后，从墙体下面的已有标高点（通常是1米线）向上用钢尺沿柱身量距。
b) 标高的竖向传递，应用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高超始线，钢尺需加拉力、尺长、温度三差改正。
c) 每区建筑物应由三处（选择三个内控点）分别向上传递。
d) 施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3㎜时，以其平均点引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为ρ3㎜。

5.5 质量保证措施

测量工作是项目管理的一项重要工作，测量工作准确与否，直接影响工程的使用功能及能否顺利交验，同时也是项目创优工作的必要保证。测量工作遵循“先整体、后局部、先控制后碎部、高精度控制低精度”的的原则；测量外业施测和内业计算要做到步步校核；所有归档的资料和需交付顾客的测绘产品必须经过作业人员的自检、工程主持人检验和分公司最终检验。
5.5.1 生产准备阶段的控制
a) 根据测绘生产任务，由主任工程师组织编制测量方案。
b) 由工程技术负责人或测量责任工程师对作业所依据的原始资料，测绘成果进行校测、核算，并记录校核结果。
c) 由工程技术负责人或测量责任工程师依据测量方案向设备管理部提出仪器需用计划。
d) 设备管理部按计划做好测量及测量辅助工具的校核工作。
e) 测绘管理部要依据测量方案要求，选择能够胜任工作的技术人员、操作人员。
f) 工程主持人要在作业前向作业人员做好技术交底，使每位作业人员都明确职责和技术要求。
5.5.2 生产阶段的控制
a) 工程技术负责人或测量责任工程师要按进度和方案要求，安排工作，并做好测绘日志。
b) 作业过程中应根据《测量仪器使用管理办法》的规定进行检校维修、保养并做好记录。
c) 作业过程中，要严格作业规范和技术要求进行。
d) 作业过程中严格执行“三检制”。自检：作业人员要按作业要求进行操作，每道过程完成立即进行自检，自检中发现不合格项应立即改正，直到全部合格，并填写自检记录（签字）。互检：由工程主持人或测量责任工程师组织。上道过程合格后交给下道过程，交接双方记录上签字，并注明日期。交接检：由工程主持人或测量责任工程师组织。上道过程合格后交给下道过程，交接双方记录上签字，并注明日期。
5.5.3 关键过程控制
a) 凡被列为关键过程的，在实施中均编制专项作业指导书，设置质量管理点，加强管理，按技术方案要求，进行连续监控并记录。
b) 增加自检频率；
c) 实行跟踪检查制度，由专业责任工程师跟踪检查，作好记录。
d) 实行超标准控制；

5.6 人员组织

公司在施工现场的负责人根据项目的施工进度和统一安排，对测量工作进行部署，选派有资格的测量放线人员负责工程的质量、进度以及技术方案编制与实施。
