铣床精度检验单.doc

精度检验单 第 1 页/共 页
1、几何精度
序号
简 图
检验项目
允差mm
实测mm
结果

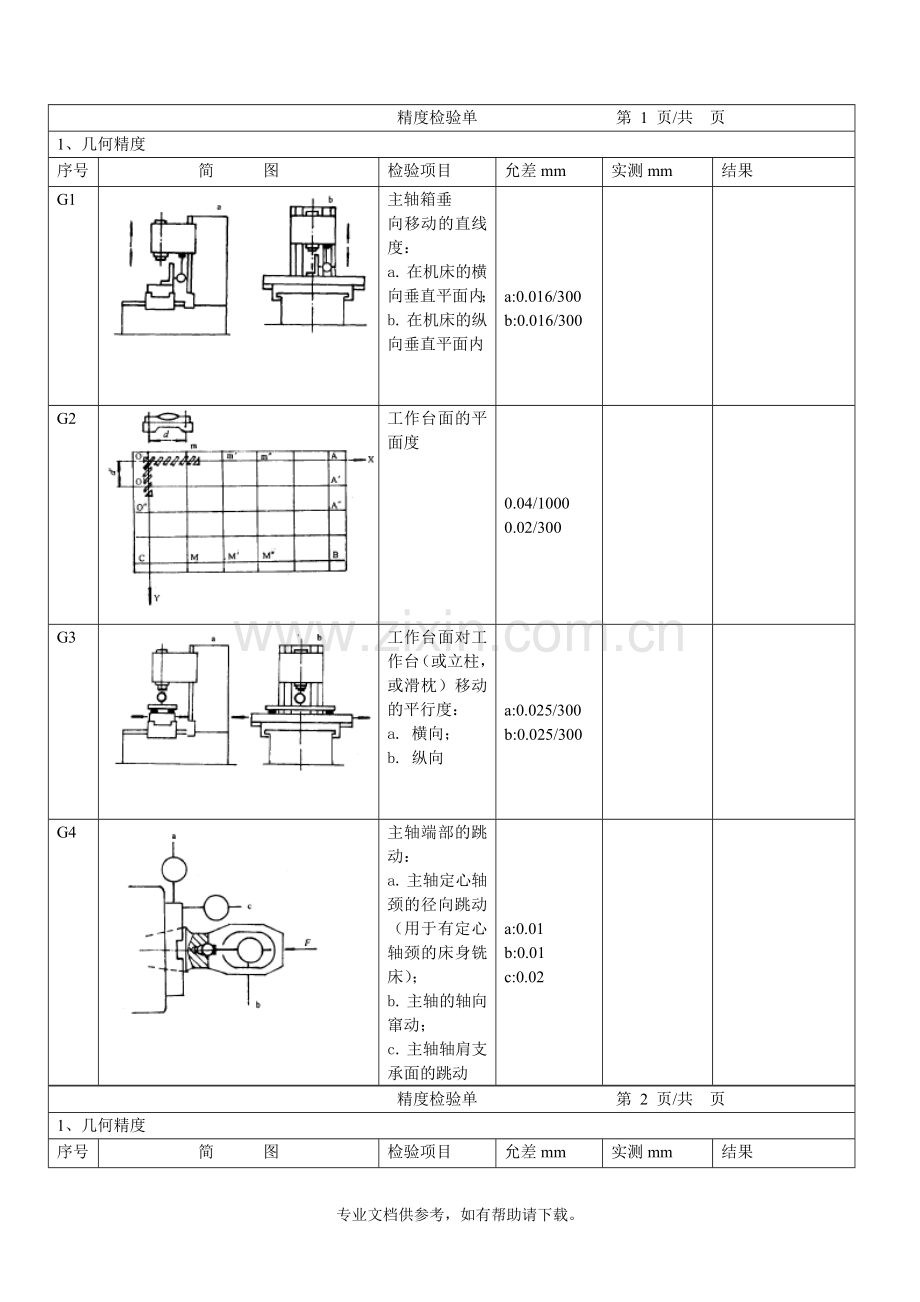

G1

主轴箱垂
向移动的直线度：
a. 在机床的横向垂直平面内；
b. 在机床的纵向垂直平面内

a:0.016/300
b:0.016/300

G2

工作台面的平面度
0.04/1000
0.02/300

G3

工作台面对工作台（或立柱， 或滑枕）移动的平行度：
a. 横向；
b. 纵向
a:0.025/300
b:0.025/300

G4

主轴端部的跳动：
a. 主轴定心轴颈的径向跳动（用于有定心轴颈的床身铣床）；
b. 主轴的轴向窜动；
c. 主轴轴肩支承面的跳动
a:0.01
b:0.01
c:0.02

精度检验单 第 2 页/共 页
1、几何精度
序号
简 图
检验项目
允差mm
实测mm
结果

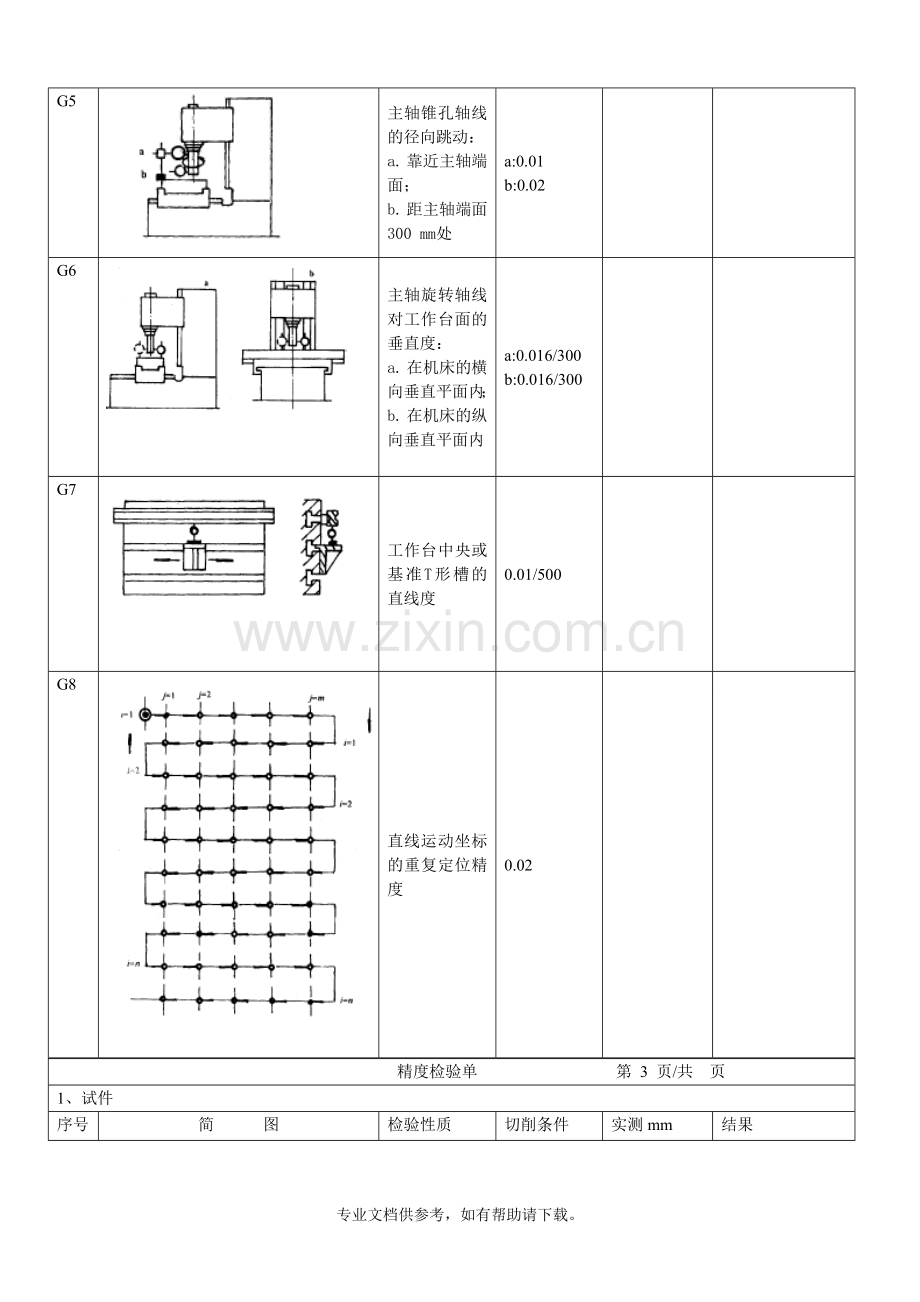

G5

主轴锥孔轴线的径向跳动：
a. 靠近主轴端面；
b. 距主轴端面300 mm处
a:0.01
b:0.02

G6

主轴旋转轴线对工作台面的垂直度：
a. 在机床的横向垂直平面内；
b. 在机床的纵向垂直平面内
a:0.016/300
b:0.016/300

G7

工作台中央或基准T形槽的直线度
0.01/500

G8

直线运动坐标的重复定位精度
0.02

精度检验单 第 3 页/共 页
1、试件
序号
简 图
检验性质
切削条件
实测mm
结果
G1

圆度
0.04/200

G2

a. 四面的直线度;
b. 相对面间的平行度;
c. 相邻两面间的垂直度
a:0.02/300
b:0.04/300
c:0.04/300

G4

精度检验单 第 1 页/共 页
1、电气部分
序号
简 图
检验项目
允差mm
实测mm
结果
G1

G2

G3

G4
