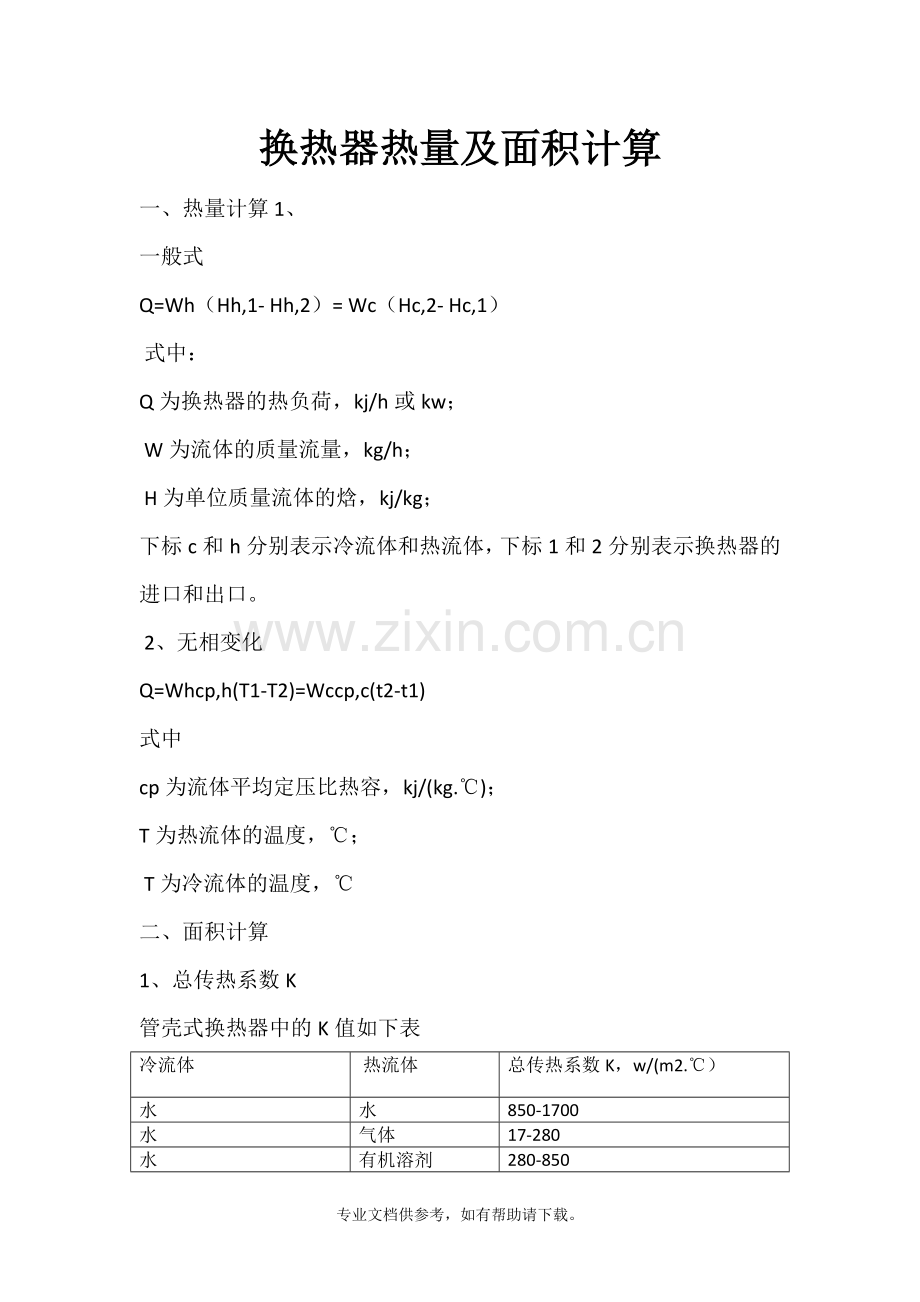

换热器热量及面积计算
一、 热量计算 1、
一般式
Q=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）
 式中：
Q为换热器的热负荷，kj/h或kw；
 W为流体的质量流量，kg/h；
 H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。
 2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
 T为冷流体的温度，℃
二、 面积计算
1、 总传热系数K
管壳式换热器中的K值如下表
冷流体
 热流体
总传热系数K，w/(m2.℃）
水
水
850-1700
水
气体
17-280
水
有机溶剂
280-850
水
轻油
340-910
水
重油
60-280
有机溶剂
有机溶剂
115-340
水
水蒸气冷凝
1420-4250
气体
水蒸气冷凝
30-300
水
低沸点烃类冷凝
455-1140
水沸腾
水蒸气冷凝
2000-4250
轻油沸腾
水蒸气冷凝
455-1020

注：
1w=1J/s=3.6kj/h=0.86kcal/h
 1kcal=4.18kj 2、
温差
（1） 逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）
 （2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1）
 3、面积计算
S=Q/(K. △tm)
三、 管壳式换热器面积计算
 S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。
四、 注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算
