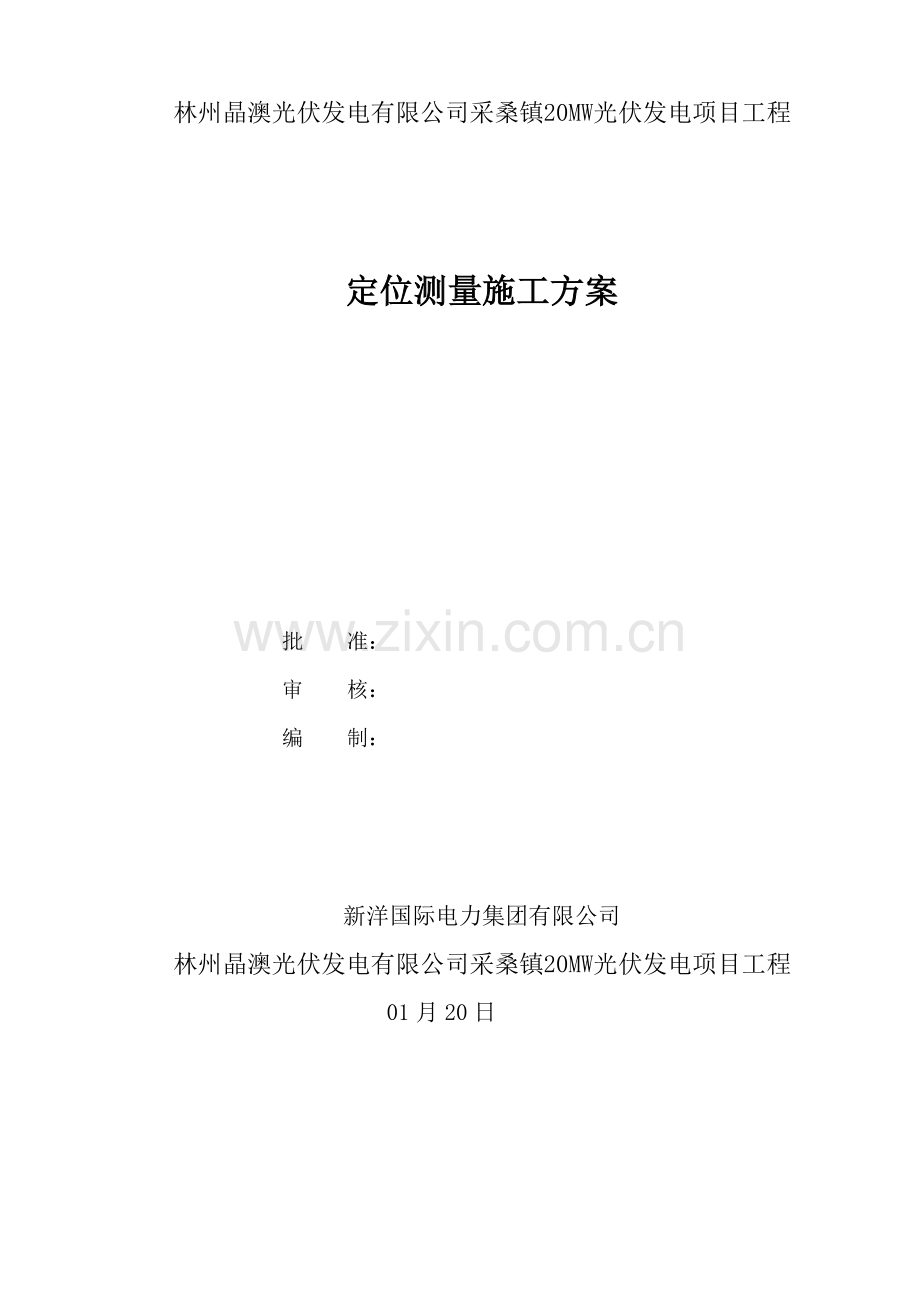

林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程

定位测量施工方案

批 准：
审 核：
编 制：

新洋国际电力集团有限公司
林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程
01月20日

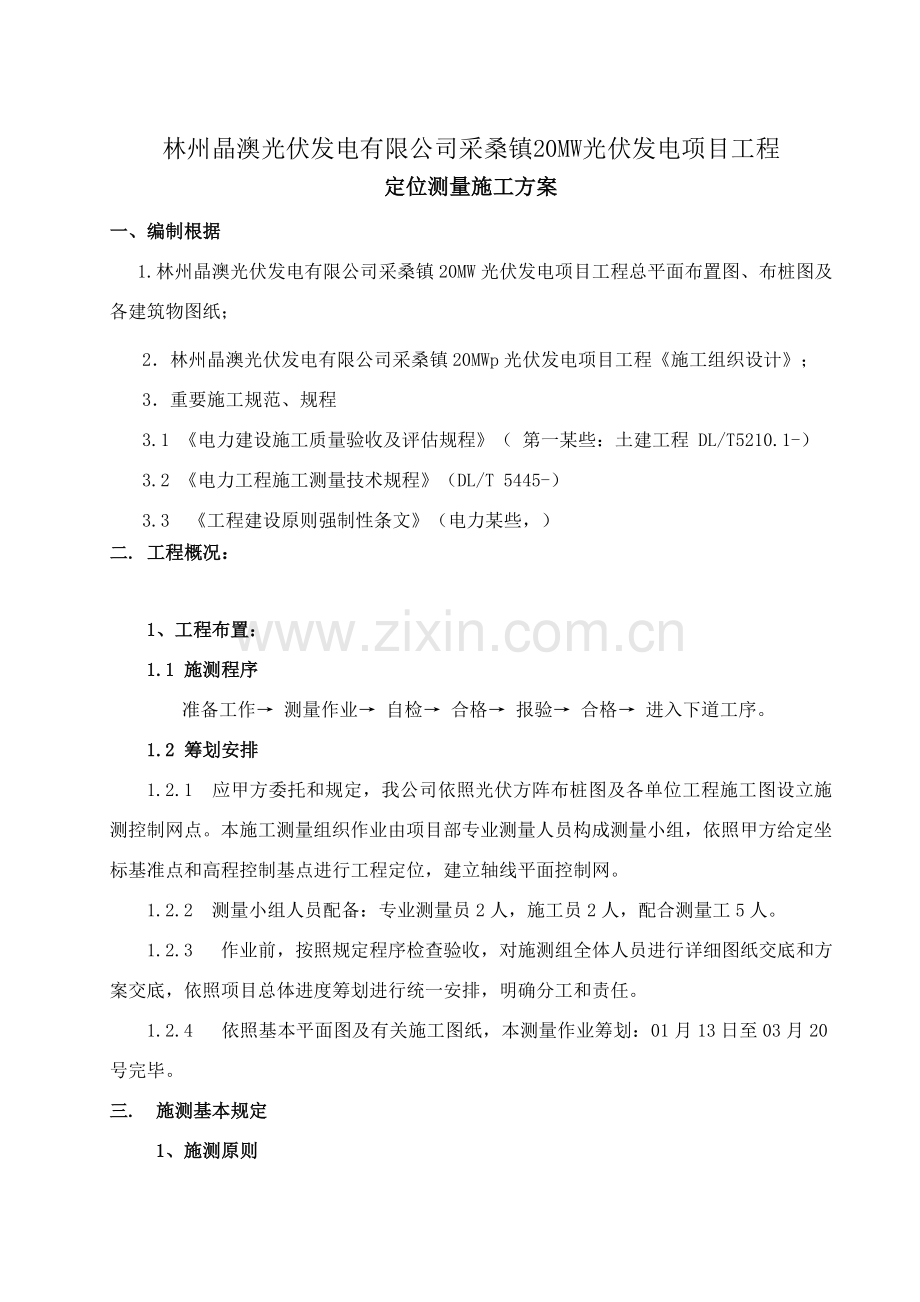

林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程
定位测量施工方案
一、编制根据
1. 林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程总平面布置图、布桩图及各建筑物图纸；
2．林州晶澳光伏发电有限公司采桑镇20MWp光伏发电项目工程《施工组织设计》；
3．重要施工规范、规程
3.1 《电力建设施工质量验收及评估规程》（ 第一某些：土建工程 DL/T5210.1-）
3.2 《电力工程施工测量技术规程》（DL/T 5445-）
3.3 《工程建设原则强制性条文》（电力某些，）
二. 工程概况：

1、工程布置：
1.1 施测程序
准备工作→ 测量作业→ 自检→ 合格→ 报验→ 合格→ 进入下道工序。
1.2 筹划安排
1.2.1 应甲方委托和规定，我公司依照光伏方阵布桩图及各单位工程施工图设立施测控制网点。本施工测量组织作业由项目部专业测量人员构成测量小组，依照甲方给定坐标基准点和高程控制基点进行工程定位，建立轴线平面控制网。
1.2.2 测量小组人员配备：专业测量员2人，施工员2人，配合测量工5人。
1.2.3 作业前，按照规定程序检查验收，对施测组全体人员进行详细图纸交底和方案交底，依照项目总体进度筹划进行统一安排，明确分工和责任。
1.2.4 依照基本平面图及有关施工图纸，本测量作业筹划：01月13日至03月20号完毕。
三. 施测基本规定
1、施测原则
1.1 严格执行测量规范，按规范原则对的作业；应遵守先整体后局部作业程序，先拟定平面控制网，后以控制网为根据，进行各局部轴线定位放线。
1.2 必要严格审核测量原始数据精确行，坚持测量放线与计算工作同步校核工作办法。
1.3 定位工作执行自检，互检合格后再报验工作制度。
1.4 测量办法要简捷，仪器使用要纯熟，再满足工程需要前提下，力求做到省工省时省费用。
1.5 明确为工程服务、按图施工、质量第一宗旨，紧密配合施工，发扬团结协作、实事求是、认真负责作风。
2、施工准备
2.1 资料整顿和运用。 施工测量前应依照任务规定，收集和分析关于施工资料，如场地既有地形图和必要地质资料、工程勘测设计阶段布设平面和高程控制网成果、或临近施工区周边国家或地方控制点成果资料。
2.2 施工测量前应对已有控制点成果进行检查验证，确认其精度级别及坐标、高程系统状况。
2.3 施工放样测量前应对坐标与高程系统、建筑轴线关系、设计图纸中关于数据和几何尺寸、各部位高程数据进行检核，确认无误后，方可作为放样根据。
2.4 测量人员必要全面理解设计意图，认真熟悉和审核图纸设计通过工程总体布局、工程特点、周边环境、建筑物位置及轴线坐标等要素结识和学习，通过对比、引导、计算等方式精确掌握轴线在建筑物中位置、轴线与轴线间联系，检查有关之间轴线及标高与否与设计吻合或有无矛盾。
3、测量仪器选用
3.1 测量中所用GPS、水准尺、钢卷尺等专业仪器，必要依照有关测量规范规定，报送至具备仪器检测校验专业资质检测部门进行校验，检查合格后方可投入施工使用。
3.2 现场使用测量仪器和工具状况

测量仪器和工具一览表
序号
名称
型号
单位
数量
1
GPS
风云K9-T
台
1
4、施工基本规定
4.1 测量人员必要依照总平面布置图和关于施工图纸，结合现场环境条件，拟定作业方位和方向。
4.2 光伏子方阵桩基及各建（构）筑物定位，应依照厂区控制网或建筑方格网按二级导线进度规定设立该建（构）筑物控制桩。
4.3 建（构）筑物控制桩设立应符合下列规定：
4.3.1 根据：依照建（构）筑物轴线布置控制桩；
4.3.2 数量：控制桩布置数量应依照详细工程状况设定。普通分站房宜采用对角布设，控制桩不应少于2个，升压站控制桩不少于4个。
4.3.3 设立：不得布设在铁路、公路、地下设施及施工机械行走范畴内。距离建（构）筑物土方开挖基坑上口不适当不大于5m 。
4.3.4 形式：分站房及升压站控制桩宜采用混凝土桩。
4.4 建筑控制桩测定后，可不进行平差计算。光伏子方阵及各建筑物应采用二级导线进行校核。其精度应符合下列规定：
4.4.1 综合楼、分站房及箱变基本、配电室、综合泵房、备品备件及车库主轴线，其交角差不应不不大于±10mm ；
4.4.2 普通附属建筑物定位，其精度应符合二级导线进度规定。
4.5 重要建筑物和重要设备基本轴线放线，其精度应符合二级导线精度规定。
4.6 特种建筑物宜在基本底板轴线交点上设立钢板标桩，以便上部构造过程测量使用。
4.7 施工测量所有原始记录及成果必要原始真实、数据对的、内容完整；精度要满足现行测量规范和关于规程，并应妥善管理。
4.8 依照规程特点和《规程测量规范》规定，此工程设立精度级别为二级，测角中误差≤20秒。
四、施工测量方案实行
1、工程定位与控制网测设
1.1 平面控制网布设方式选取
从平面控制应先整体后局部、高精度控制低精度控制原则考虑，本工程定位依照设计单位给定基准点，分片控制光伏方阵桩基及各建筑物主轴线平面位置。
1.2 控制坐标系统设定
1.2.1 平面控制网坐标系统与工程勘测设计所采用坐标系统一致。施工控制网设定，应依照场区总平面布置图和场区竖向布置图进行测设，应以本期工程为主，并兼顾扩建也许性。
1.3 施工控制点布置
1.3.1 依照本工程特点及场区基准点位置，结合场区平面总布置图，本工程现场采用设计院给定基准点控制整个厂区。
1.3.2 施工平面控制点应选取在通视条件好、安全、易保护地点设立，同步作为高程控制点，并定期对施工控制网进行稳定性检测。
1.3.3 依照本工程特点，工程控制点桩体选用混凝土桩，并采用醒目警示标志钢管护栏进行维护，定位点采用红油漆进行标记，详细设立如下图所示。

1.3.4 本工程施测完毕后，必要报监理、建设单位核查确认，按照《工程测量规范》规定，定位桩精度符合下表规定：

级别
测角中误差（mm）
边长丈量相对中误差（mm）
一级
±7
1/5000
2、高程控制网布设
2.1 高程控制网布设原则：
2.2 为保证建筑物竖向施工精度规定，在场区内建立高程控制网，以此作为保证施工竖向精度首要条件。
2.3 依照场区内甲方规划部门给定高程点布设场区高程控制网。
2.4 为保证建筑物竖向施工精度规定，在场区内建立高程控制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路线，联测场区高程竖向控制点，即场区半永久性水准点GF01、GF02、GF03、GF04、GF05、GF06，以此作为保证竖向施工精度控制首要条件。
2.5 高程控制网级别及技术规定。
2.6 高程控制网精度，不低于三等水准精度。
2.7 半永久性水准点位处在永久建筑物以外，一律按测量规程规定半永久。
2.8 桩方式埋设，并妥善加以保护。
2.9 高程控制网技术规定，高程控制网级别拟布设三等附合水准，水准测量技术规定如下表：
级别
高差全中误差（mm/km）
路线长度（km）
与已知点联测次数
附合或环线
次数
平地闭合差（mm）
三等
6
2
来回各一次
来回各一次
±2
2.10 水准点埋设及观测技术规定：
2.11 水准点埋设：
水准点选用在土质坚硬，便于长期保存和使用以便地方。墙水准点应选设在稳定建筑物。
6.12 水准观测技术规定见下表：
级别
水准仪型号
先后视距长度（M）
先后视距较差（mm）
先后视距累积差（mm）
视线高地面最低高度（M）
三级
DS2
≤50
≤2
≤2
0.7
五. 施工保证办法
1. 质量保护办法
1.1 测量作业各项技术按《建筑工程施工测量规程》进行。
1.2 测量人员 必要所有取证上岗作业。
1.3 进场测量仪器设备，必要检定合格且在有效期内，标记保存完好。
1.4 施工图、测量桩点，必要通过校算校测合格才干作为测量根据。
1.5 所有测量作业完后，测量作业人员必要进行自检，自检合格后，上质量总监和责任工程师核验，最后向监理报验。
1.6 自检时，对作业成果进行全数检查。
1.7 核验时，要重点检查轴线间距、纵横轴线交角以及工程重点部位，保证几何关系对的。
1.8 滞后施工单位测量成果应与超前施工单位测量成果进行联测，并对联测成果进行记录。
1.9 加强现场内测量桩点保护，所有桩点均明确标记，防止用错和破坏。
1.10 桩位必要妥善保护，需要时用钢管进行围护，并用红油漆作好标记。
2. 测施安全与仪器管理
2.1 施测人员进入施工现场必要戴好安全帽。
2.2 在基坑边投测基本轴线时，保证架设经纬仪稳定性。
2.3 操作仪器时，同一垂直面上其她工作要注意尽量避开。
2.4 施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护。
2.5 施测过程中，要注意旁边模板或钢管堆，以免仪器碰撞或倾斜。
2.6 所用线坠不能置于不稳定处，以防受碰被晃掉落伤人。
2.7 仪器使用完毕后需及时入箱上锁，由专人负责保管，存储在通风干燥室内。
2.8 测量人员持证上岗，严格遵守仪器测量操作规程作业。
2.9 使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。
2.10 钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防锈漆。
