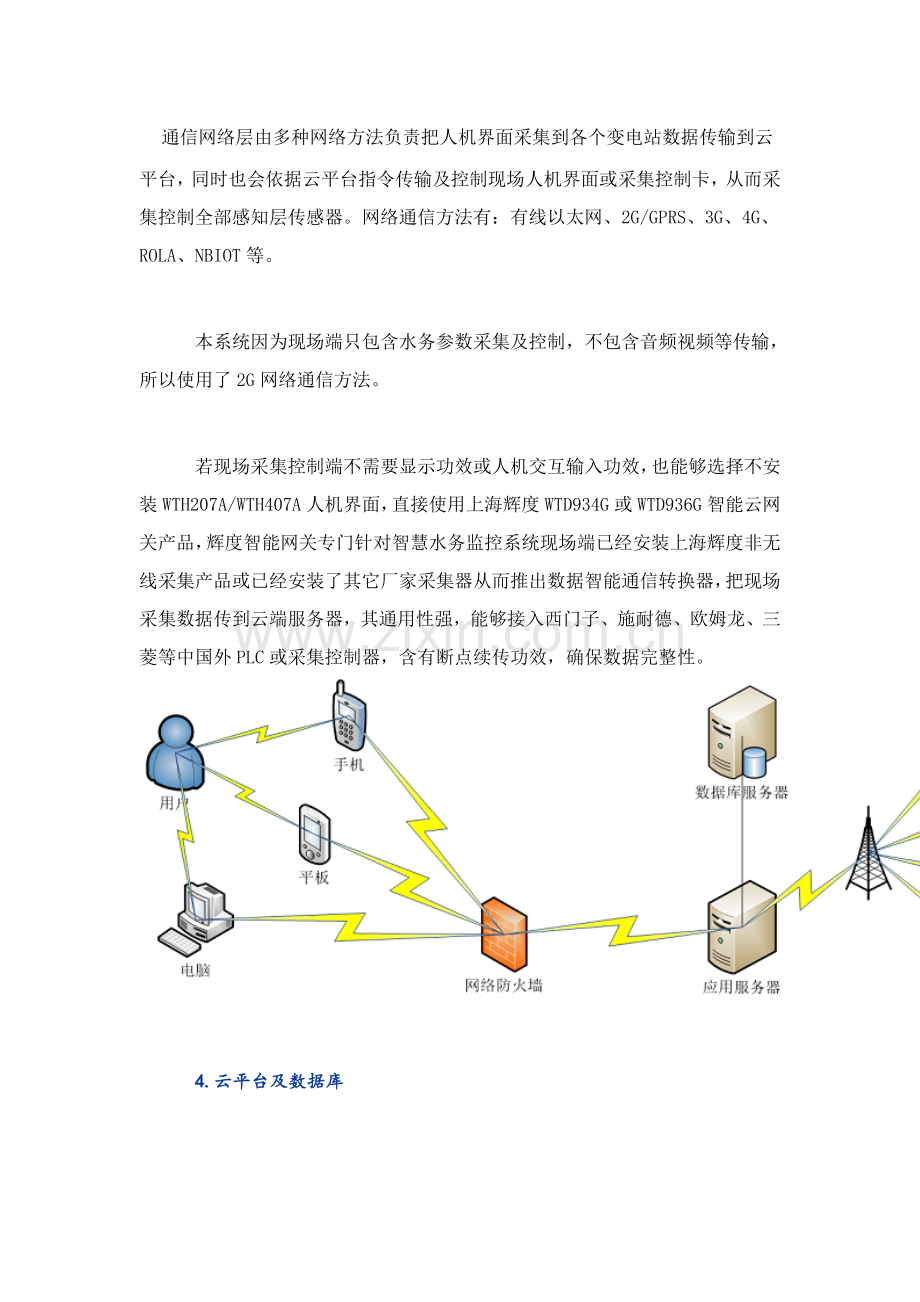

一、概述将漏损控制在合理范围内是城市供水企业尤其关注问题，据统计城镇供水管网系统中漏损率普遍在1520，其中有相当一部分城市供水系统实际漏损率在20以上。管网泄漏不仅造成水资源浪费，直接影响供水企业经济效益，开展供水管网分区装表计量技术并采取可视化方法有机整合水务管理部门和供水设施，形成城市水务互联网，将大量水务信息进行立即分析和处理，以愈加精细和动态方法管理水务系统整个生产、管理和服务步骤已经成为供水企业发展方向。二、系统架构 1：控制及测量传感器层 经过电磁式水表、电磁流量计及压力变送器等采集终端和无线网络在线实时感知城市供水系统运行状态，建立完整供水管网技术档案和管网地理信息系统，实现实时采集和监控，最终实现漏损控制。2：数据采集显示层现场工程可依据确定传感器，选择上海辉度Modbus-RTU总线采集控制IO卡，同时依据智慧监控系统现场要求，能够选配多台现场显示人机界面，如：WTH207A(ARM9内核7寸人机界面)，WTH407A(工业7寸安卓人机界面)用于采集数据显示及用户信息输入。现场设备每个传感器全部能够直接连接到WTD系列采集控制IO卡，实时快速采集控制每个对象数据，然后全部WTD产品经过标准RS485通信接口，利用Modbus-RTU总线通信协议和WTH207A/WTH407A人机界面进行数据交互。 3：数据通信网络层 通信网络层由多种网络方法负责把人机界面采集到各个变电站数据传输到云平台，同时也会依据云平台指令传输及控制现场人机界面或采集控制卡，从而采集控制全部感知层传感器。网络通信方法有：有线以太网、2G/GPRS、3G、4G、ROLA、NBIOT等。 本系统因为现场端只包含水务参数采集及控制，不包含音频视频等传输，所以使用了2G网络通信方法。 若现场采集控制端不需要显示功效或人机交互输入功效，也能够选择不安装WTH207A/WTH407A人机界面，直接使用上海辉度WTD934G或WTD936G智能云网关产品，辉度智能网关专门针对智慧水务监控系统现场端已经安装上海辉度非无线采集产品或已经安装了其它厂家采集器从而推出数据智能通信转换器，把现场采集数据传到云端服务器，其通用性强，能够接入西门子、施耐德、欧姆龙、三菱等中国外PLC或采集控制器，含有断点续传功效，确保数据完整性。 4.云平台及数据库 云平台层是应用层基础平台，是水务在线监控系统和用户接口。采集数据实时上传之当地分析管理数据库，水务在线监控云平台和数据库对接，可依据监控点数量及监控点传感器，灵活配置实时数据、历史数据、报表、统计分析、实时报警、维护提醒，同时可将报警信息推送到相关人手机短信或手机微信中。 三、功效介绍参数实时监测：二十四小时实时在线连续采集监测传感器及控制器数据。参数历史数据：可对水务参数数据进行保留，随时能够查阅和分析历史数据。参数实时报警：对于设定超标限值参数会立即报警，以手机短信或微信方法，包含温度报警、压力报警及维修提醒。参数统计分析：对于参数数据可做日月年报表，可做统计分析，对标参考等分析。参数web监控：管理人员在任何平台经过浏览器登录系统，就能方便监控操作。参数手机监测：管理人员也能经过微信方法登录平台，随时随地监测现场数据。DMA分区管理：DMA基础管理，DMA分区管理能进行DMA区域添加和管理，每一个DMA区域全部能进行出水表和入水表配置；DMA区域监控，将DMA区域以直观地显示其出水量、入水量和产出比；DMA小流量监控，DMA区域每个子表在这个时间区段内，瞬时压力、流量，流量、压力最大最小值，以曲线图显示瞬时流量、压力数据，柱状图来显示累计流量。一、概述将漏损控制在合理范围内是城市供水企业尤其关注问题，据统计城镇供水管网系统中漏损率普遍在1520，其中有相当一部分城市供水系统实际漏损率在20以上。管网泄漏不仅造成水资源浪费，直接影响供水企业经济效益，开展供水管网分区装表计量技术并采取可视化方法有机整合水务管理部门和供水设施，形成城市水务互联网，将大量水务信息进行立即分析和处理，以愈加精细和动态方法管理水务系统整个生产、管理和服务步骤已经成为供水企业发展方向。二、系统架构 1：控制及测量传感器层 经过电磁式水表、电磁流量计及压力变送器等采集终端和无线网络在线实时感知城市供水系统运行状态，建立完整供水管网技术档案和管网地理信息系统，实现实时采集和监控，最终实现漏损控制。2：数据采集显示层现场工程可依据确定传感器，选择上海辉度Modbus-RTU总线采集控制IO卡，同时依据智慧监控系统现场要求，能够选配多台现场显示人机界面，如：WTH207A(ARM9内核7寸人机界面)，WTH407A(工业7寸安卓人机界面)用于采集数据显示及用户信息输入。现场设备每个传感器全部能够直接连接到WTD系列采集控制IO卡，实时快速采集控制每个对象数据，然后全部WTD产品经过标准RS485通信接口，利用Modbus-RTU总线通信协议和WTH207A/WTH407A人机界面进行数据交互。 3：数据通信网络层 通信网络层由多种网络方法负责把人机界面采集到各个变电站数据传输到云平台，同时也会依据云平台指令传输及控制现场人机界面或采集控制卡，从而采集控制全部感知层传感器。网络通信方法有：有线以太网、2G/GPRS、3G、4G、ROLA、NBIOT等。 本系统因为现场端只包含水务参数采集及控制，不包含音频视频等传输，所以使用了2G网络通信方法。 若现场采集控制端不需要显示功效或人机交互输入功效，也能够选择不安装WTH207A/WTH407A人机界面，直接使用上海辉度WTD934G或WTD936G智能云网关产品，辉度智能网关专门针对智慧水务监控系统现场端已经安装上海辉度非无线采集产品或已经安装了其它厂家采集器从而推出数据智能通信转换器，把现场采集数据传到云端服务器，其通用性强，能够接入西门子、施耐德、欧姆龙、三菱等中国外PLC或采集控制器，含有断点续传功效，确保数据完整性。 4.云平台及数据库 云平台层是应用层基础平台，是水务在线监控系统和用户接口。采集数据实时上传之当地分析管理数据库，水务在线监控云平台和数据库对接，可依据监控点数量及监控点传感器，灵活配置实时数据、历史数据、报表、统计分析、实时报警、维护提醒，同时可将报警信息推送到相关人手机短信或手机微信中。 三、功效介绍参数实时监测：二十四小时实时在线连续采集监测传感器及控制器数据。参数历史数据：可对水务参数数据进行保留，随时能够查阅和分析历史数据。参数实时报警：对于设定超标限值参数会立即报警，以手机短信或微信方法，包含温度报警、压力报警及维修提醒。参数统计分析：对于参数数据可做日月年报表，可做统计分析，对标参考等分析。参数web监控：管理人员在任何平台经过浏览器登录系统，就能方便监控操作。参数手机监测：管理人员也能经过微信方法登录平台，随时随地监测现场数据。DMA分区管理：DMA基础管理，DMA分区管理能进行DMA区域添加和管理，每一个DMA区域全部能进行出水表和入水表配置；DMA区域监控，将DMA区域以直观地显示其出水量、入水量和产出比；DMA小流量监控，DMA区域每个子表在这个时间区段内，瞬时压力、流量，流量、压力最大最小值，以曲线图显示瞬时流量、压力数据，柱状图来显示累计流量。
