题 目： Baccini丝网印刷月度维护作业指导书
文件号：
版本号： 修订状态：0
页号：1/8
公布日期：
流 程 图
操作过程
注意事项
所需工具
所需工时
备注
时间
人员
关机
打开印刷机前面板和烘箱侧面板
打开行走臂两侧挡板
在确定设备全部已停机， 将主开关从I拨
至O，设备会自动关机。
要确定设备各运动部件是否全部已在正常停止位置
要将螺丝用盒子装好以防丢失，卸下面板在一旁放好，以免倒下伤人。
在拆卸中心定位装置两侧挡板时，不要碰撞到电机和光纤传感器，将卸下螺丝用盒子装好。
无
公制五号内六角扳手
公制四号内六角扳手
2Min
20
Min
1H
1
1
2

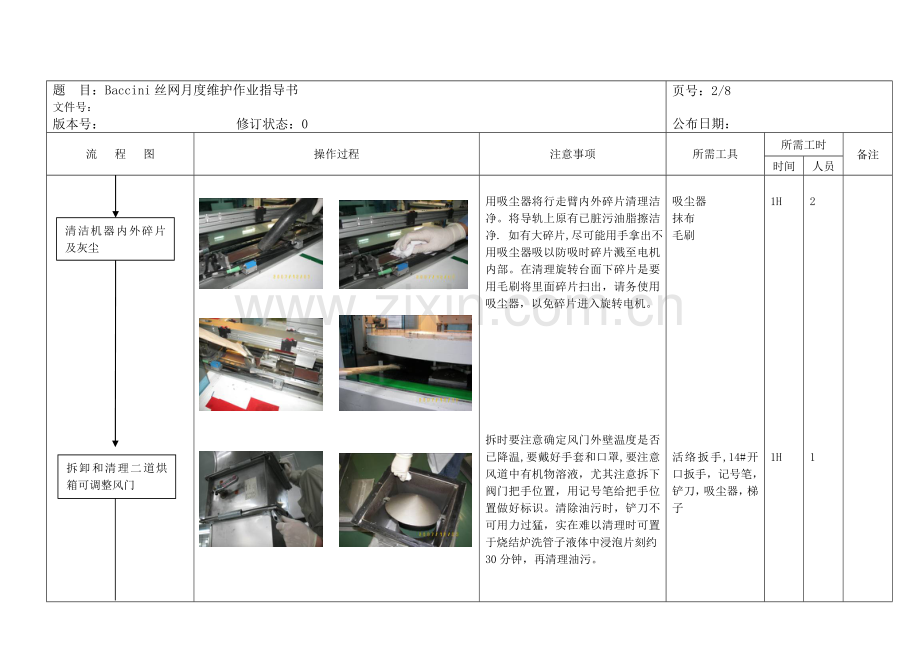

题 目：Baccini丝网月度维护作业指导书
文件号：
版本号： 修订状态：0
页号：2/8
公布日期：
流 程 图
操作过程
注意事项
所需工具
所需工时
备注
时间
人员
清洁机器内外碎片及灰尘
拆卸和清理二道烘箱可调整风门
用吸尘器将行走臂内外碎片清理洁净。将导轨上原有已脏污油脂擦洁净. 如有大碎片,尽可能用手拿出不用吸尘器吸以防吸时碎片溅至电机内部。在清理旋转台面下碎片是要用毛刷将里面碎片扫出，请务使用吸尘器，以免碎片进入旋转电机。
拆时要注意确定风门外壁温度是否已降温,要戴好手套和口罩,要注意风道中有机物溶液，尤其注意拆下阀门把手位置，用记号笔给把手位置做好标识。清除油污时，铲刀不可用力过猛，实在难以清理时可置于烧结炉洗管子液体中浸泡片刻约30分钟，再清理油污。
吸尘器
抹布
毛刷
活络扳手,14#开口扳手，记号笔，铲刀，吸尘器，梯子
1H
1H
2
1
题 目：Baccini丝网月度维护作业指导书
文件号：
版本号： 修订状态：0
页号：3/8
公布日期：
流 程 图
操作过程
注意事项
所需工具
所需工时
备注
时间
人员
润滑全部直线电机滑块导轨
检验吸嘴，更换不适用吸嘴
检验行走臂上定位齿和牛筋管
在导轨和滑块表面不能有过多油脂。在抹新油脂之前，应先将原来旧油脂用酒精抹布擦拭洁净。油脂涂抹正确位置应该是导轨两侧沟槽内。抹完后，将直线电机往返移动数次，使油脂分布均匀，讲多于油脂擦拭洁净。
对于磨损严重或破损吸嘴立即提醒设备更换。
如定位齿磨损较重话,可将行走臂两侧齿更换掉.轻微磨损可用锉刀进行修整. 对行走臂上软管认真检验有没有裂纹，异常扭曲现象。对于不合格软管立即更换。
高速润滑脂，齿轮油，抹布
目视
锉刀
３０
Min
１０
Min
20
Min
２
1
1
烘箱内抓手上下电机导轨需加齿轮油，此部由设备人员完成。
题 目：Baccini丝网月度维护作业指导书
文件号：
版本号： 修订状态：0
页号：4/8
公布日期：
流 程 图
操作过程
注意事项
所需工具
所需工时
备注
时间
人员
检验和更换烘箱抓手
清洁行走臂上传感器
排放抽风管中有机液体
烘箱抓手
传感器
目视和用手检验烘箱抓手
用沾有少许酒精无尘布轻轻檫传感器发射头和接收头. 要注意传感器发射头和接收头表面不能有摸痕，不能过分扭曲光纤
让螺丝刀在其中往返抽动，尽可能使有机液体排放洁净
公制2.5号内六角扳手
无尘布,酒精
长头螺丝刀，梯子，垃圾袋
20
Min
１０
Min
20
Min
1
1
1
仅尚能有此种排风管
题 目：Baccini丝网月度维护作业指导书
文件号：
版本号： 修订状态：0
页号：5/8
公布日期：
流 程 图
操作过程
注意事项
所需工具
所需工时
备注
时间
人员
检验旋转台面和台面顶针顺滑度
检验烘箱托盘定位传感器
检验直线电机导轨和滑块
上下移动台面顶针，感觉移动是否顺畅，不顺畅拆下清洁。转动台面，若较紧可合适在台面下方轴承处加上液态润滑油。若感觉有异物卡在里面，需将台面拆下，清理轴承里异物。
用0.5mm塞尺放在靠近传感器和感应铁块之间，以塞尺能够刚好出入为标准，最大距离不可超出0.7mm
行走臂前后电机和行走臂上下辅助齿轮导轨和滑块需每三个月更换一次。前后移动时发觉直线电机运行阻力较大时，立即更换滑块和导轨。更换时四个滑块和两根导轨一起更换。
公制三号内六角扳手，液态润滑油
0.5mm塞尺
目视，用手感觉
20
Min
１０
Min
40
Min
1
1
1
设备人员检验
设备人员检验
设备人员检验
题 目：Baccini丝网月度维护作业指导书
文件号：
版本号： 修订状态：0
页号：6/8
公布日期：
注意事项
所需工具
所需工时
备注
时间
人员
设备人员检验确定OK!
安装两侧侧板和烘箱上风门
检验和确定全部紧急停止按钮
确定各维护项目是否完成
且达成要求。
将拆下侧板按原次序重新安装好。安装定中心装置侧板时要注意不要碰撞电机及其定位齿.在安装风门时，确保把手位置在原来划线位置。
在开机状态时，手动按下紧急停止按钮，同时观察和之对应功效和报警信息是否正常。按下急停时不要太用力,确定完成后要立即将急停拔出复位.
公制4号内六角扳手，活络扳手，14#开口扳手
目视
20
Min
3０
Min
5
Min
1
3
1
设备人员检验
设备人员检验
题 目：Baccini丝网月度维护作业指导书
文件号：
版本号： 修订状态：0
页号：7/8
公布日期：
流 程 图
操作过程
注意事项
所需工具
所需工时
备注
时间
人员
检验和确定信号指示灯和蜂鸣器
对设备进行复位后试运行
烘箱内链条和齿轮清
洁加油
复位前要确定设备各运动部件是否全部已在正常停止位置
经过软件确定三色灯和蜂鸣器。
在静止状态下用布将链条和齿轮上油污大致擦洁净，然后等设备运转状态下用排笔对链条进行加油。加油时绝对注意不要把毛刷卷进去，加少许油，不要把油滴到托盘等其它地方
目视
目视
排笔，链条油
5
Min
5Min
15
Min
1
1
1
设备人员确定
题 目：Baccini丝网月度维护作业指导书
文件号：
版本号： 修订状态：0
页号：8/8
公布日期：
流 程 图
操作过程
注意事项
所需工具
所需工时
备注
时间
人员
检验和确定旋转台面读书头位置
维护结束
维护结束后要做好设备和周围场地５S工作。
确定台面旋转时，读书头一直显示绿灯
在通电和试运行期间，要注意进行巡察
目视
5
Min
1
设备人员确定
