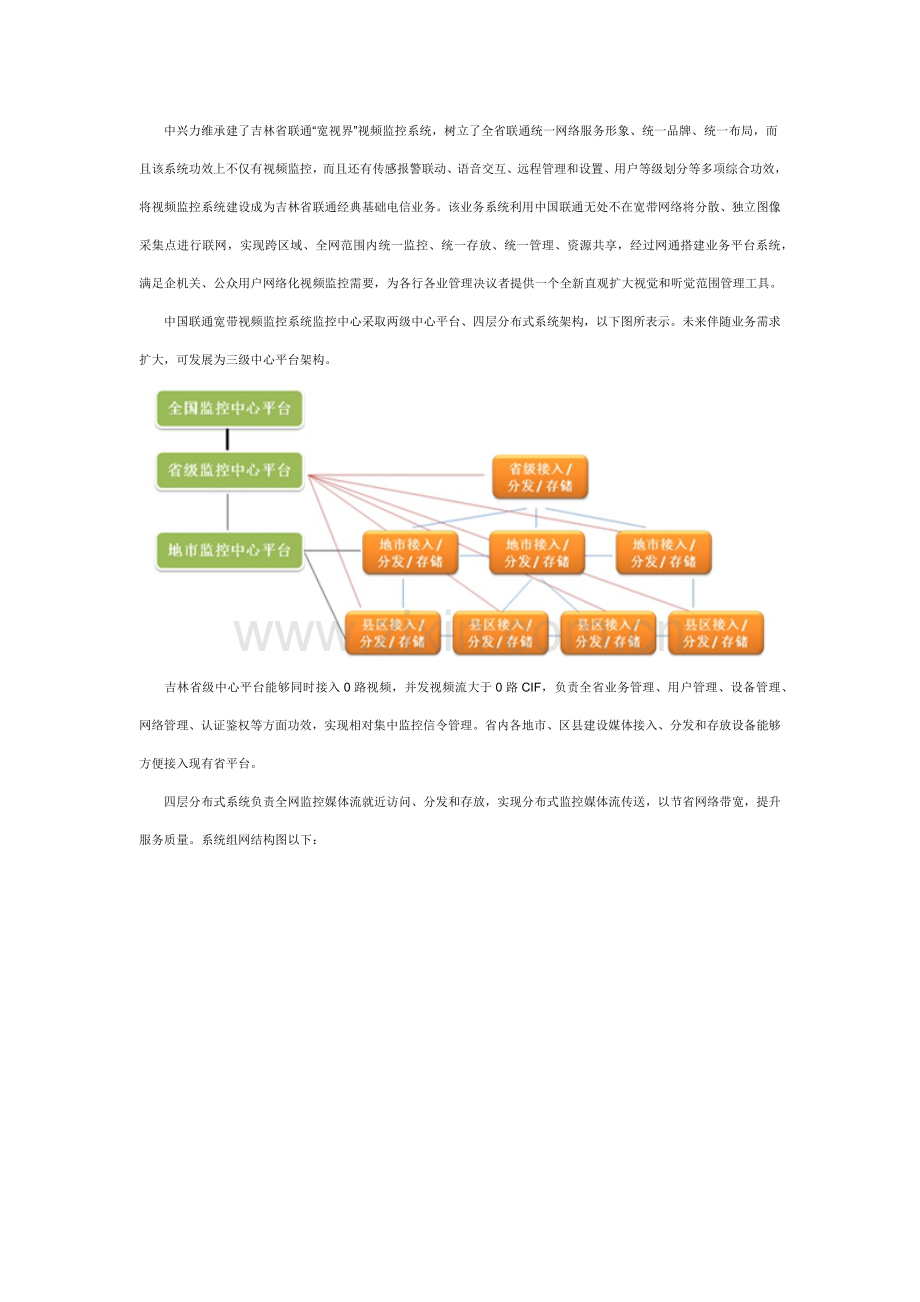

河北联通“宽视界”业务运行平台项目河北联通“宽视界”平台经过三期建设，完成了1个省企业中心管理平台和11个地市分企业中心管理平台和28个县级平台接入、存放、转发中心建设，其平台容量已达成100000路视频，在石家庄建立中心管理平台，全省11个地市分别建立媒体管理平台。到底，该项目共布署了300台接入、存放、转发服务器，磁盘阵列承载容量达1100T，已成为中国最大运行级视频监控平台。该系统含有和各类应用系统接口能力，包含和110、119等报警系统联动，和GIS系统融合，和GPS系统结合，并提供图像识别、移动侦测等增值功效，为公安、电力、交通、矿产、环境保护、检验检疫等提供电信级综合视频监控处理方案。现在，河北联通“宽视界”平台发展了近万个行业及个人监控用户，接入监控点达成数万个，关键包含了邯郸、沧州、唐山、张家口等多个平安城市项目标用户接入，该项目已成为河北联通关键宽带业务之一。该系统网络图以下：河北联通“宽视界”视频监控系统组网图吉林联通“宽视界”业务运行平台项目中兴力维承建了吉林省联通“宽视界”视频监控系统，树立了全省联通统一网络服务形象、统一品牌、统一布局，而且该系统功效上不仅有视频监控，而且还有传感报警联动、语音交互、远程管理和设置、用户等级划分等多项综合功效，将视频监控系统建设成为吉林省联通经典基础电信业务。该业务系统利用中国联通无处不在宽带网络将分散、独立图像采集点进行联网，实现跨区域、全网范围内统一监控、统一存放、统一管理、资源共享，经过网通搭建业务平台系统，满足企机关、公众用户网络化视频监控需要，为各行各业管理决议者提供一个全新直观扩大视觉和听觉范围管理工具。中国联通宽带视频监控系统监控中心采取两级中心平台、四层分布式系统架构，以下图所表示。未来伴随业务需求扩大，可发展为三级中心平台架构。吉林省级中心平台能够同时接入0路视频，并发视频流大于0路CIF，负责全省业务管理、用户管理、设备管理、网络管理、认证鉴权等方面功效，实现相对集中监控信令管理。省内各地市、区县建设媒体接入、分发和存放设备能够方便接入现有省平台。四层分布式系统负责全网监控媒体流就近访问、分发和存放，实现分布式监控媒体流传送，以节省网络带宽，提升服务质量。系统组网结构图以下：吉林省联通“宽视界”视频监控系统组网图北京移动企业流媒体视频监控平台项目北京移动企业流媒体平台是运行级移动监控管理平台，以有线和TD-SCDMA宽带网络为基础，为广大中小型企机关、个体工商户及家庭等用户提供视音频和多种报警信号远程采集、传输、储存、处理一个全新电信业务。它将分散、独立视频采集点进行联网，实现跨区域、统一监控、统一存放和统一管理，为各行各业管理决议者提供了一个全新、直观扩大视觉和听觉范围工具，成为一个对各行各业全部较为行之有效监督手段和管理资源。用户能够采取有线和无线多个网络接入手段，经过架构在中国移动宽带网络上视频监控中心管理平台、TD多媒体手机、TD随意行等监控中心设备，不受时间、地点限制对监控目标进行实时监控、管理和观看，远程回放存放在北京移动企业流媒体平台或监控现场录像信息，享受便捷、经济、有效远程视频监控服务。首期企业流媒体平台建设目标是满足规模为接入300家企业用户，1600台前端监控采集设备，并发观看用户数为1260个（含900个并发手机观看端用户、342个并发PC观看端用户、18个并发电视墙观看端用户）。用户监控采集设备经过TD无线网络接入业务平台，用户经过多种监控设备，包含TD手机、固定PC及电视墙可观看监控采集设备实时上送视频图像。北京移动企业流媒体平台总体架构以下：北京移动企业流媒体平台架构图山东移动分企业动力环境监控系统自开始，中兴监控独家承建了山东移动大型动力环境监控系统，覆盖山东全省17个地域，市场拥有率100。经过5期系统工程，共建设CSC省级监控中心1个，LSC二级监控中心17个，机房381个，基站12200个，是中兴监控现在承建端局数量最大省级监控工程。系统采取三级组网结构，由省集中监控中心（CSC）、区域监控中心LSC和机房基站现场监控单元（FSU）组成。监控对象包含动力、环境、智能门禁及图像等。FSU采取时隙后插、独立2M组环、2M方法或IP方法接入LSC。LSC将关键监控数据和关键机房图像经过IP方法向省CSC一级监控中心报送。现在，山东移动动力环境监控系统已成为山东移动局站维护管理不可或缺优异运维手段。山东移动分企业动力环境监控系统组网图云南移动分企业动力环境监控系统中兴力维从开始建设云南移动动力环境监控系统一期工程，经过8期扩容，到底已完成包含红河、大理等8个地市系统建设。系统规模包含1个省级监控中心CSC，8个二级监控中心LSC，26个机房， 6033个基站，占全省市场份额50%以上。针对云南移动边际网基站地处偏远、不易维护、一体化程度高、对设备工艺要求严格、监控量不多等特点，该方案采取中兴自研低功耗、结构紧凑、适宜室外箱安装精简型一体化监控模块ZXM10-BSU作为关键采集设备，可实现边际网基站动力设备（低压配电、开关电源、蓄电池等）和环境（机箱温度、门磁等）实时监控，并可经过2M时隙等方法将监控数据上传到LSC。现在，云南移动采取中兴边际网动力环境集中监控系统边际网基站有4087个，并统一纳入全省机房/宏基站动力环境集中监控系统中，有效地处理了边际网基站集中维护管理问题。系统采取三级组网结构，FSU端局经过2M时隙方法接入LSC。为了处理2M传输资源不足问题，云南移动部分站点采取了GPRS无线传输方法，是有线/无线混合方法组网监控系统经典案例。 系统组网示意图以下：云南移动分企业动力环境监控系统组网图广东联通分企业动力环境监控系统，中兴力维开始承建广东联通动力环境监控项目，建设了全省11个地市机房监控项目，并完成深圳联通五期G网扩容、三期C网扩容，到底监控基站数量超出3143个，占全省市场份额80%以上。深圳联通监控系统采取G 网和C网混合二级组网，G网基站监控模块经过2M时隙后插方法接入监控中心，C网基站监控模块经过独立2M环方法接入监控中心。监控中心经过C接口（原移动B接口）接入其它厂家早期已建监控系统，实现新旧监控系统同时使用，在确保系统功效和性能前期下，保护了用户投资。系统组网示意图以下：广东联通分企业动力环境监控系统组网图浙江联通分企业动力环境监控系统中兴力维从开始建设浙江联通动力环境监控系统一期工程，经过八期扩容，到底已完成包含杭州、嘉兴在内7个地市系统建设。系统规模包含SC省级监控中心1个，SS地市监控中心8个，机房30个，基站8655个，占全省市场份额75%以上。系统采取三级组网结构，监控端局经过E1时隙方法接入地市监控中心。该系统含有智能化“基站停电管理”增值功效，实现了基站供电状态实时检测，基站停电频率统计分析等功效，为基站供电科学化管理提供了关键依据和手段。 浙江联通分企业动力环境监控系统组网图贵州电信动力环境视频监控系统起，中兴力维开始负担贵州电信企业动力和环境监控系统建设，经过四期扩容，已完成1个省级监控中心，11个二级监控中心，120个监控端局建设，监控内容包含动力设备及环境（含视频，语音）监控。监控范围覆盖了贵阳、遵义市等地市及其关键枢纽端局和关键模块局。，中兴力维又担当起贵州电信动力环境监控系统改造及扩容工作，对原有硬件设备和软件进行了改造和升级，系统组网方法由原来视频，动环数据由2M方法传输改造为全IP关键网方法，并满足基站时隙，2M，IP等混合传输方法。改造后监控系统能够实现对贵州电信C网基站监控无缝，平滑接入，含有和集中网管进行对接，实现统一电子派单功效，并能针对关键机房，基站提供可靠管理和安防功效。截至底，改造后监控系统能实现贵州电信3122个基站，机房实时监控和管理。该系统是中兴监控在电信领域承建规模最大，集动力、环境和图像为一体综合监控系统之一。贵州电信动力环境视频监控系统组网图新疆电信分企业C网基站动力环境监控系统12月，中兴力维开始独家承建新疆电信全区C网基站动力环境监控系统，系统包含16个地州，到底，实现了1748个基站动环监控。系统采取二级组网结构，各个基站关键经过E1专线或E1环（链）方法进行数据传输，另外对于部分特殊分布式基站RRU采取无线方法进行传输。新疆电信C网基站监控系统中单站监控内容比较完整，除了基础动环外，每个站监控具体到电池单体，且每个站全部监控视频。另外，新疆电信C网基站类型众多，包含一般基站、分布式基站BBU和RRU，多个类型基站全部纳入到该监控系统中。系统组网示意图以下：新疆电信全区C网基站动力环境监控系统组网图
