东湖通道工程Ⅳ标段
主体构造对拉螺杆孔洞解决方案

中建三局集团有限公司
武汉市东湖通道第四项目部
二〇一五年二月

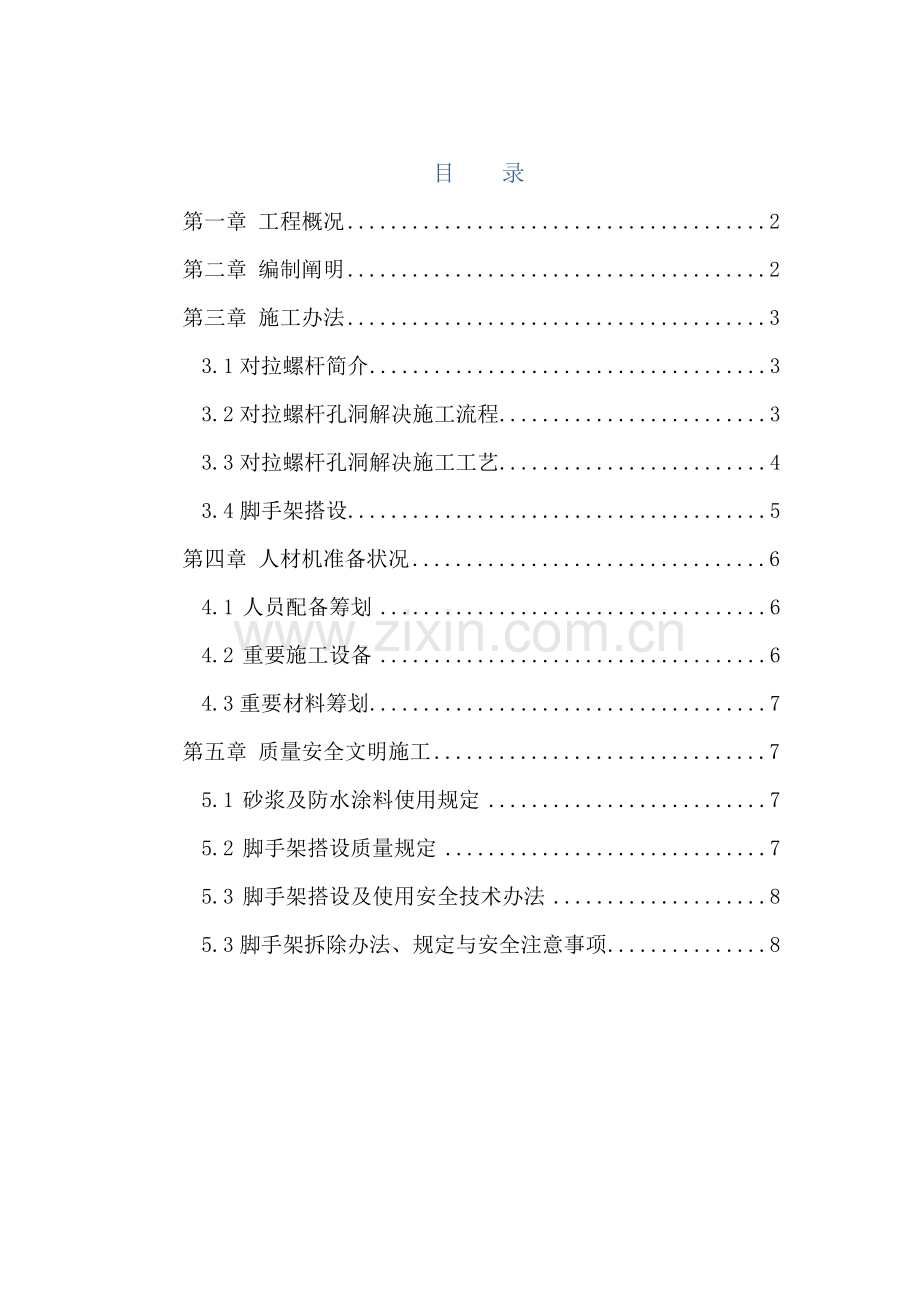

目 录
第一章 工程概况 2
第二章 编制阐明 2
第三章 施工办法 3
3.1对拉螺杆简介 3
3.2对拉螺杆孔洞解决施工流程 3
3.3对拉螺杆孔洞解决施工工艺 4
3.4脚手架搭设 5
第四章 人材机准备状况 6
4.1 人员配备筹划 6
4.2 重要施工设备 6
4.3重要材料筹划 7
第五章 质量安全文明施工 7
5.1 砂浆及防水涂料使用规定 7
5.2 脚手架搭设质量规定 7
5.3 脚手架搭设及使用安全技术办法 8
5.3脚手架拆除办法、规定与安全注意事项 8

第一章 工程概况
东湖通道工程规划北起二环线红庙立交与二环线水东段对接，南止于喻家湖路喻家山北路道口，全长约9.86公里。其中，东湖通道工程Ⅳ标段桩号范畴为DHTDK2+710～DHTDK5+260，总长2550m。平面位置如下图所示：

图1-1 四标段工程区位图
主体构造重要设计指标：
表1-1 主体构造重要设计指标一览表
设计使用年限
1
设计基如期
1
构造安全级别
1级
耐火设计原则
一级
构造抗震烈度
6度，按7度规定加强抗震构造办法
抗震级别
三级
构造环境作用级别
干湿交替环境：I-C
容许裂缝宽度
不不不大于0.2mm
防水设计原则
隧道主体为二级，附属配电间、风机房为一级
第二章 编制阐明
本工程属于地下隧道工程，其防水质量关系到整个工程质量，是工程尤为重要一某些。施工中，中隔墙使用普通对拉螺杆固定模板，侧墙使用止水对拉螺杆固定。对于侧墙使用止水对拉螺杆所遗留孔洞，其后期弥补需进行加强防水解决，保证其防水效果。为进一步提高工程质量，特编制此方案对螺杆孔洞进行解决。
第三章 施工办法
3.1对拉螺杆简介
中隔墙用于固定模板螺杆采用普通Φ14穿墙对拉螺杆，外套Φ18pvc套管，其后期遗留孔洞可用1:2水泥砂浆填实；侧墙用于固定模板螺杆采用三段式止水对拉螺杆，中间段为防水对拉内撑，用以控制墙体厚度；两端塑料堵头用以定位模板；对拉内撑两端相连接螺杆为周转螺杆,可周转使用。螺杆中部加焊70mm×70mm×2mm止水片。端头塑料套筒尺寸为：大头直径6.2cm，小头直径5.2cm，长度6.1cm。止水对拉螺杆示意图如下所示：
图3-1止水对拉螺杆示意图
3.2对拉螺杆孔洞解决施工流程
穿墙中间段螺杆两端采用锥形塑料垫块，养护结束后需取出两端周转螺杆并逐个剔除塑料垫块。在施工防水层前，应逐个在螺杆位置凹槽处涂刷不不大于1.5kg/m2且不不大于1mm厚优质水泥基渗入结晶，再用聚合物水泥防水砂浆压实抹平，最后在侧墙迎水面涂刷聚氨酯防水涂料。施工流程如下：

图3-2对拉螺杆孔洞解决施工流程图
3.3对拉螺杆孔洞解决施工工艺
1、外侧墙防水层施工工艺：
对于外侧墙孔洞修补处应进行防水层施工，采用基层解决和涂抹三层单组分聚氨酯防水涂料（1型）办法，涂层总厚度约为2mm，涂抹面积为解决范畴外扩10cm。防水层构造及用料见下表：
表3-1 防水层构造及用料表
项次
防水构造
材料名称
用量
厚度（mm）
1
第一度涂层
V型聚氨脂防水涂料
1.0kg/m2
约0.75
2
第二度涂层
V型聚氨脂防水涂料
1.0kg/m2
约0.75
3
第三度涂层
V型聚氨脂防水涂料
1.0kg/m2
约0.75
1）基层解决及底涂施工
基层质量对防水工程非常核心。砂浆或混凝土找平层应抹平压光；除去基层表面浮灰和其他突出杂物，修补抹平蜂窝、孔洞等缺陷；使基层表面达到坚实平整和充分干燥规定，无凹凸、松动、起皮、裂缝、麻面等现象。
基层应无油脂、灰尘杂物等影响涂膜粘结物质；干燥限度达到规定，含水率不不不大于9%（含水率简易测试办法：可在基层表面上干铺一块1m2防水卷材，静置3-4h后掀开检查，覆盖卷材部位无明显水印，即视为含水率达到规定，可以施工）。
对于干燥、坚实、干净混凝土和砂浆基层，可不涂刷底涂，直接涂刷单组分聚氨酯防水涂料涂膜；也可依照基层状况，在基层上薄涂一层垂直型单组分聚氨酯防水涂料作为底涂（0.15-0.2kg/m2）。底涂干燥后，才干进行下一道工序。
2)涂布聚氨酯防水涂料
采用1型垂直型聚氨酯防水涂料，其粘度较较大，具备非下垂性，不向下流淌，完全满足直接在立面涂刷需要，可用抹子或滚刷在垂直基层表面涂布。
聚氨酯防水涂料在施工时应分层分遍涂布，每遍涂刷厚度不要太厚，涂刷时尽量做到均匀、厚薄一致，普通可分2-3遍完毕。每遍涂布之后应让涂膜有充分时间固化，重涂时间间隔，由施工时环境温度和涂膜固化限度（以手触不粘为准）来拟定，普通不得不大于24小时，也不适当不不大于72小时。每遍涂料涂抹方向应与前一遍互相垂直且应涂满整个基层，聚氨酯防水涂料参照涂布量为：当涂膜厚度为1.5mm时，使用量约2kg/m2。
3.4脚手架搭设
通道内及侧墙与支护桩之间孔洞解决需搭设脚手架辅助施工，脚手架采用Ф48mm双排扣件式钢管脚手架，立杆横距通道内支架为1.2m、侧墙与支护桩之间支架为0.8m，纵距1.2m，水平杆步距2m，剪刀撑间距15m，由底至顶持续设立。作业层脚手板采用木跳板厚5cm，满铺。

图3-3 双排架构造图

图3-4 剪刀撑布置立面示意图
落地脚手架搭设工艺流程为：场地平整、压实→基材料配备→定位设立通长脚手板→纵向扫地杆→立杆→横向扫地杆→横杆→剪刀撑→铺脚手板→扎防护栏杆。
第四章 人材机准备状况
4.1 人员配备筹划
为保证孔洞解决施工质量，拟派足够具备丰富经验施工人员投入到主体构造孔洞解决施工过程中，详细人员配备筹划见下表：
表4-1 人员配备筹划表
序号
人员
人员安排
工作内容
1
工程负责人
1
施工全面管理
2
质检员
2
施工质量检查
3
技术员
2
现场技术指引
4
安全员
2
现场安全监督与指引
5
实验员
2
现场实验工作
6
普通工人
10
现场施工
4.2 重要施工设备
为顺利地完毕主体构造孔洞解决施工，结合现场实际，我项目经理部为孔洞解决施工配备施工机械设备详细状况如下表:
表4-2 拟投入施工设备表
序号
机械或设备名称
型号规格
数量
备注
1
汽车吊
25t
1台
材料吊运
2
滚刷
4寸
30个
涂布防水涂料
4.3重要材料筹划
本工程重要材料筹划如下表：
表3-3 拟投入重要材料筹划表
序号
材料名称
型号规格
工程量
备注
1
防水砂浆

40m3

2
水泥基渗入结晶

2200m2

3
聚氨酯防水涂料
1型
20t

4
普通钢管
Ф48mm
4500m

5
扣件

1200个

第五章 质量安全文明施工
5.1 砂浆及防水涂料使用规定
（1）拌制水泥砂浆时，应先将砂与水泥干拌均匀，再加水拌和均匀。掺用外加剂时，必要将外加剂按规定比例或浓度溶解于水中，拌和水投入外加剂溶液。外加剂不得直接投入拌制混合物中。
（2）单组分聚氨酯防水涂料属易燃材料，应存储在常温环境中，禁止遇水，禁止接近火源，防止碰撞，注意通风；在风沙天、雨天和预报有雨天气不得施工，雨后应及时除水并待基层干燥后方可施工；工人在操作过程中应穿戴防护服，避免涂料与皮肤和眼睛接触，开盖后单组分聚按酯防水涂料应当天用完；涂层施工完毕，尚未达到完全固化时，不容许触碰，否则将损坏防水层、影响防水施工质量。
5.2 脚手架搭设质量规定
（1）立杆垂直度偏差：立杆垂直度偏差应不不不大于H/300，并同步控制其绝对偏差值不得不不大于75mm。高度偏差不不不大于H/300，且不不不大于100mm。
（2）横杆水平偏差：一根横杆两端高差，不能超过20mm，横杆水平偏差不不不大于总长度1/300，且全长平整度偏差不能超过±100mm。同跨两根大横杆高差不不不大于10mm。
（3）脚手架步距、立杆横距偏差不不不大于20mm，立杆纵距偏差不不不大于50mm。
5.3 脚手架搭设及使用安全技术办法
（1）脚手架搭设人员必要是通过考核合格专业架子工。上岗人员应定期体检，合格者方可持证上岗。
（2）搭设脚手架人员必要对的佩戴安全帽，系好安全带，穿防滑鞋。搭设脚手架时，地面应设围栏和警戒标志，并派专人看守，禁止非操作人员入内。
（3）脚手架构配件质量与搭设质量经检查验收，合格后方准使用。
（4）禁止在脚手板上加垫器物或单块脚手板增长操作高度。
（5）工人在架上作业时，要注意自我安全和保护她人安全，避免发生碰撞、闪失和落物；禁止在架上嬉闹和坐在栏杆上等不安全处休息。
（6）脚手架必要有接地、避雷办法。
（7）脚手架施工前对操作人员进行安全技术交底，加强职工安全意识教诲，增强职工自保护能力，并作好教诲记录 。
（8）禁止单人进行较重杆件作业，施工过程中人员互相配合，协调操作。
（9）禁止人员在架体上进行奔跑和退行等危险动作。
（10）发既有不安全因素时及时停止作业，并进行检查，待消除隐患后方可恢复正常作业；发现异常状况应及时将人员撤离。
（11）脚手架使用中，应定期检查下列项目：①杆件设立和连接，支撑与否符合规定；②扣件螺栓与否松动；③立杆沉降与垂直度偏差与否符合规定；④安全防护办法与否符合规定；⑤与否超载。
（12）在脚手架有效期间，禁止拆除下列杆件：主节点处大横杆、小横杆，纵、横向扫地杆。
5.3脚手架拆除办法、规定与安全注意事项
（1）脚手架拆除办法及规定：
1、脚手架拆除应按由上到下顺序，遵守“先搭后拆、后搭先拆”原则，即先拆栏杆、脚手板、剪刀撑、斜撑、而后小横杆、大横杆、立杆等；并按一步一清原则依次进行，禁止上下同步进行拆除工作。
2、拆下扣件和配件应及时运至地面，禁止高空抛掷。
3、拆除下来钢管必要用大绳往下系，不准往下扔，防止施工浮现意外事故。系下钢管要及时清理到指定地点，不准乱堆放。短管和扣件放置在作业层上，随层清理。
4、脚手架拆除部位必要把所要拆除部位密目网拆掉，但施工部位必要把网绑牢固。
（2）脚手架拆除安全注意事项：
1、施工前拟定指挥人员，拟定架子工，架子工必要持证上岗，脚手架拆除属于高空作业禁止有高血压、心脏病工人上架施工。
2、脚手架拆除前必要进行安全技术交底，班组长必要向工人进行安全教诲，保证严格按技术交底规定及安全操作规程施工。
3、设专人对架体牢固限度进行全面检查，与构造连结点与否符合规定，项目部安全员验收合格后再进行施工，保证安全。
4、拆架子区域周边设围护栏杆，悬挂警戒标志并有专人看护，非工作人员不得进入警戒区内，以免发生伤亡事故。
5、拆架体高空作业人员必要对的佩戴安全帽，系好安全带，穿软底鞋上架作业。
6、架子工要随身携带工具袋，工具不得随处乱放。
