110kV东方站新出10kV三防线和110kV东方站10kV军区线网架完善综合项目工程试验记录.doc

资源描述

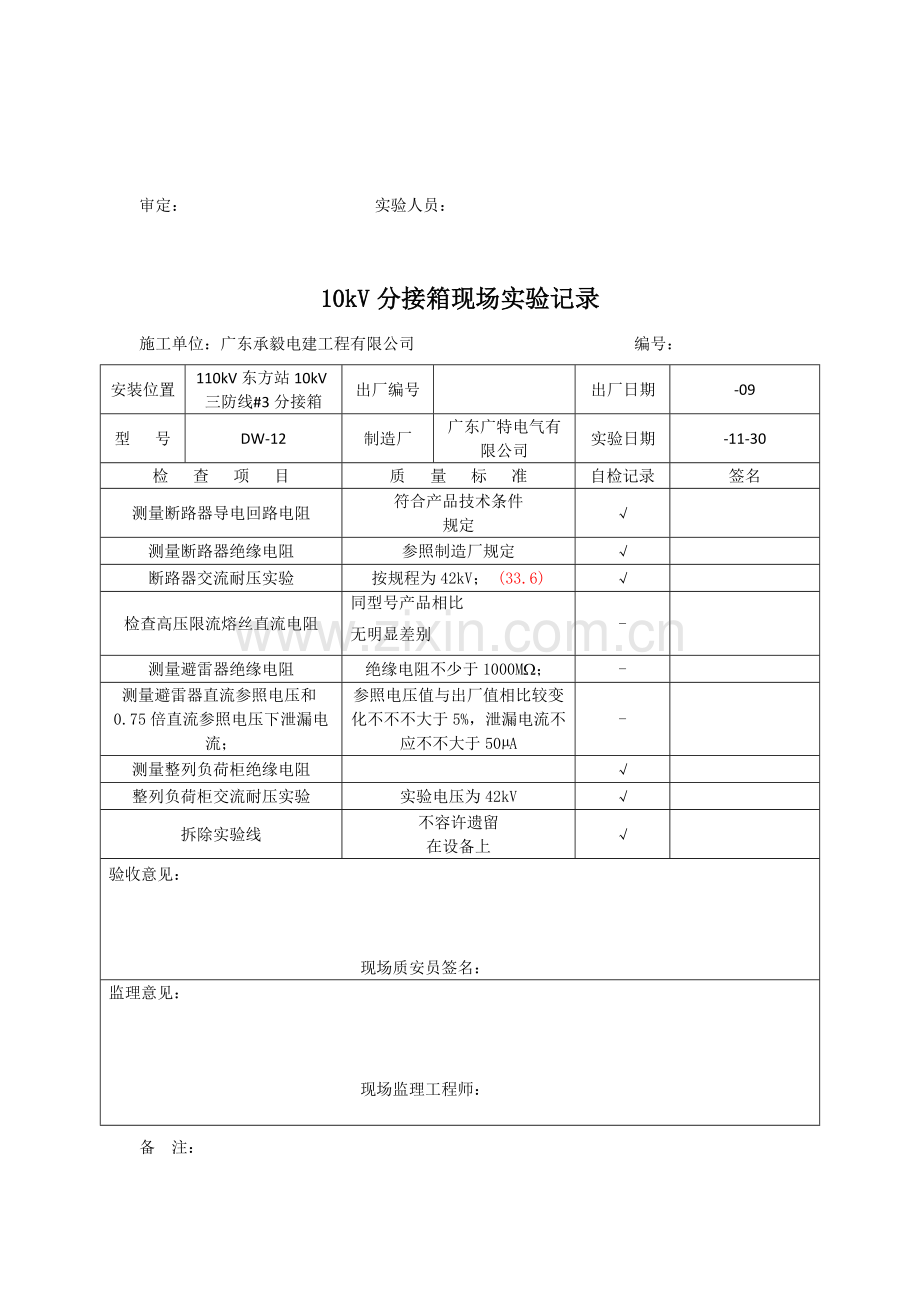

10kV分接箱实验记录编号：安装位置 110kV东方站10kV三防线#3分接箱产品编号实验日期 11月30日气候晴温度 25℃ 湿度 65% 设备参数额定电压（kV）型号制造厂出厂日期 12 DW-12 广东广特电气有限公司 -09 1 每相导电回路电阻：测量端测量数据（mW） A B C K1-K2 251.4 252.6 268.8 K1-K3 266.0 265.5 268.5 K1-K4 266.8 254.1 255.3 使用仪表：回路电阻测试仪备注：此项为强制性条文。 2. 外施交流耐压、.绝缘电阻：（MW）外施电压位置相对地断口间 A-BC地 B-AC地 C-AB地耐压前绝缘电阻 100000 100000 100000 100000 实验电压（kV） 42 42 42 42 时间（S） 60 60 60 60 耐压后绝缘电阻 100000 100000 100000 100000 结论合格合格合格合格使用仪表：10kV交流耐压设备备注：在SF6气压为额定值时进行。实验电压按出厂实验电压80%. 实验结论：合格实验阐明：审定：实验人员： 10kV分接箱现场实验记录施工单位：广东承毅电建工程有限公司编号：安装位置 110kV东方站10kV三防线#3分接箱出厂编号出厂日期 -09 型号 DW-12 制造厂广东广特电气有限公司实验日期 -11-30 检查项目质量标准自检记录签名测量断路器导电回路电阻符合产品技术条件规定 √ 测量断路器绝缘电阻参照制造厂规定 √ 断路器交流耐压实验按规程为42kV； (33.6) √ 检查高压限流熔丝直流电阻同型号产品相比无明显差别 - 测量避雷器绝缘电阻绝缘电阻不少于1000MW； - 测量避雷器直流参照电压和0.75倍直流参照电压下泄漏电流；参照电压值与出厂值相比较变化不不不大于5%，泄漏电流不应不不大于50µA - 测量整列负荷柜绝缘电阻 √ 整列负荷柜交流耐压实验实验电压为42kV √ 拆除实验线不容许遗留在设备上 √ 验收意见：现场质安员签名：监理意见：现场监理工程师：备注：填写阐明： 1. 本项目施工人员所检查项目与相相应质量原则与否符合，将成果记录在“自检记录”栏中；符合记录为“√”，不符合记录为“×”，本工序不存在检查项目纪录为“-”并签名确认。 2. 当所有检查项目均符合质量原则规定期，由现场质安员在“现场质安员验收意见”栏纪录为“合格”，否则纪录为“不合格”并提出整治意见和签名确认。 3. 涉及重要参数，按实测数据记录。 10kV分接箱实验记录编号：安装位置 110kV东方站10kV三防线#1分接箱产品编号实验日期 11月30日气候晴温度 25℃ 湿度 65% 设备参数额定电压（kV）型号制造厂出厂日期 12 DW-12 广东广特电气有限公司 -09 1 每相导电回路电阻：测量端测量数据（mW） A B C K1-K2 216.9 208.4 213.7 K1-K3 246.2 234.4 263.1 K1-K4 259.7 264.5 258.1 使用仪表：回路电阻测试仪备注：此项为强制性条文。 2. 外施交流耐压、.绝缘电阻：（MW）外施电压位置相对地断口间 A-BC地 B-AC地 C-AB地耐压前绝缘电阻 100000 100000 100000 100000 实验电压（kV） 42 42 42 42 时间（S） 60 60 60 60 耐压后绝缘电阻 100000 100000 100000 100000 结论合格合格合格合格使用仪表：10kV交流耐压设备备注：在SF6气压为额定值时进行。实验电压按出厂实验电压80%. 实验结论：合格实验阐明：审定：实验人员： 10kV分接箱现场实验记录施工单位：广东承毅电建工程有限公司编号：安装位置 110kV东方站10kV三防线#1分接箱出厂编号出厂日期 -09 型号 DW-12 制造厂广东广特电气有限公司实验日期 -11-30 检查项目质量标准自检记录签名测量断路器导电回路电阻符合产品技术条件规定 √ 测量断路器绝缘电阻参照制造厂规定 √ 断路器交流耐压实验按规程为42kV； (33.6) √ 检查高压限流熔丝直流电阻同型号产品相比无明显差别 - 测量避雷器绝缘电阻绝缘电阻不少于1000MW； - 测量避雷器直流参照电压和0.75倍直流参照电压下泄漏电流；参照电压值与出厂值相比较变化不不不大于5%，泄漏电流不应不不大于50µA - 测量整列负荷柜绝缘电阻 √ 整列负荷柜交流耐压实验实验电压为42kV √ 拆除实验线不容许遗留在设备上 √ 验收意见：现场质安员签名：监理意见：现场监理工程师：备注：填写阐明： 1. 本项目施工人员所检查项目与相相应质量原则与否符合，将成果记录在“自检记录”栏中；符合记录为“√”，不符合记录为“×”，本工序不存在检查项目纪录为“-”并签名确认。 2. 当所有检查项目均符合质量原则规定期，由现场质安员在“现场质安员验收意见”栏纪录为“合格”，否则纪录为“不合格”并提出整治意见和签名确认。 3. 涉及重要参数，按实测数据记录。 10kV分接箱实验记录编号：安装位置 110kV东方站10kV三防线#2分接箱产品编号实验日期 11月30日气候晴温度 25℃ 湿度 65% 设备参数额定电压（kV）型号制造厂出厂日期 12 DW-12 广东广特电气有限公司 -09 1 每相导电回路电阻：测量端测量数据（mW） A B C K1-K2 257.5 208.6 236.2 K1-K3 249.7 235.9 265.9 K1-K4 253.6 262.8 260.7 使用仪表：回路电阻测试仪备注：此项为强制性条文。 2. 外施交流耐压、.绝缘电阻：（MW）外施电压位置相对地断口间 A-BC地 B-AC地 C-AB地耐压前绝缘电阻 100000 100000 100000 100000 实验电压（kV） 42 42 42 42 时间（S） 60 60 60 60 耐压后绝缘电阻 100000 100000 100000 100000 结论合格合格合格合格使用仪表：10kV交流耐压设备备注：在SF6气压为额定值时进行。实验电压按出厂实验电压80%. 实验结论：合格实验阐明：审定：实验人员： 10kV分接箱现场实验记录施工单位：广东承毅电建工程有限公司编号：安装位置 110kV东方站10kV三防线#2分接箱出厂编号出厂日期 -09 型号 DW-12 制造厂广东广特电气有限公司实验日期 -11-30 检查项目质量标准自检记录签名测量断路器导电回路电阻符合产品技术条件规定 √ 测量断路器绝缘电阻参照制造厂规定 √ 断路器交流耐压实验按规程为42kV； (33.6) √ 检查高压限流熔丝直流电阻同型号产品相比无明显差别 - 测量避雷器绝缘电阻绝缘电阻不少于1000MW； - 测量避雷器直流参照电压和0.75倍直流参照电压下泄漏电流；参照电压值与出厂值相比较变化不不不大于5%，泄漏电流不应不不大于50µA - 测量整列负荷柜绝缘电阻 √ 整列负荷柜交流耐压实验实验电压为42kV √ 拆除实验线不容许遗留在设备上 √ 验收意见：现场质安员签名：监理意见：现场监理工程师：备注：填写阐明： 1. 本项目施工人员所检查项目与相相应质量原则与否符合，将成果记录在“自检记录”栏中；符合记录为“√”，不符合记录为“×”，本工序不存在检查项目纪录为“-”并签名确认。 2. 当所有检查项目均符合质量原则规定期，由现场质安员在“现场质安员验收意见”栏纪录为“合格”，否则纪录为“不合格”并提出整治意见和签名确认。 3. 涉及重要参数，按实测数据记录。 10kV分接箱实验记录编号：安装位置 110kV东方站10kV军区线7#分接箱产品编号实验日期 11月30日气候晴温度 25℃ 湿度 65% 设备参数额定电压（kV）型号制造厂出厂日期 12 DW-12 广东广特电气有限公司 -09 1 每相导电回路电阻：测量端测量数据（mW） A B C K1-K2 225.9 209.5 243.3 K1-K3 245.0 235.8 265.0 K1-K4 251.5 264.6 253.6 使用仪表：回路电阻测试仪备注：此项为强制性条文。 2. 外施交流耐压、.绝缘电阻：（MW）外施电压位置相对地断口间 A-BC地 B-AC地 C-AB地耐压前绝缘电阻 100000 100000 100000 100000 实验电压（kV） 42 42 42 42 时间（S） 60 60 60 60 耐压后绝缘电阻 100000 100000 100000 100000 结论合格合格合格合格使用仪表：10kV交流耐压设备备注：在SF6气压为额定值时进行。实验电压按出厂实验电压80%. 实验结论：合格实验阐明：审定：实验人员： 10kV分接箱现场实验记录施工单位：广东承毅电建工程有限公司编号：安装位置 110kV东方站10kV军区线7#分接箱出厂编号出厂日期 -09 型号 DW-12 制造厂广东广特电气有限公司实验日期 -11-30 检查项目质量标准自检记录签名测量断路器导电回路电阻符合产品技术条件规定 √ 测量断路器绝缘电阻参照制造厂规定 √ 断路器交流耐压实验按规程为42kV； (33.6) √ 检查高压限流熔丝直流电阻同型号产品相比无明显差别 - 测量避雷器绝缘电阻绝缘电阻不少于1000MW； - 测量避雷器直流参照电压和0.75倍直流参照电压下泄漏电流；参照电压值与出厂值相比较变化不不不大于5%，泄漏电流不应不不大于50µA - 测量整列负荷柜绝缘电阻 √ 整列负荷柜交流耐压实验实验电压为42kV √ 拆除实验线不容许遗留在设备上 √ 验收意见：现场质安员签名：监理意见：现场监理工程师：备注：填写阐明： 1. 本项目施工人员所检查项目与相相应质量原则与否符合，将成果记录在“自检记录”栏中；符合记录为“√”，不符合记录为“×”，本工序不存在检查项目纪录为“-”并签名确认。 2. 当所有检查项目均符合质量原则规定期，由现场质安员在“现场质安员验收意见”栏纪录为“合格”，否则纪录为“不合格”并提出整治意见和签名确认。 3. 涉及重要参数，按实测数据记录。 10kV分接箱实验记录编号：安装位置 110kV东方站10kV军区线10#分接箱产品编号实验日期 11月30日气候晴温度 25℃ 湿度 65% 设备参数额定电压（kV）型号制造厂出厂日期 12 DW-12 广东广特电气有限公司 -09 1 每相导电回路电阻：测量端测量数据（mW） A B C K1-K2 220.2 204.0 235.8 K1-K3 247.8 250.9 257.7 K1-K4 257.4 256.8 250.0 使用仪表：回路电阻测试仪备注：此项为强制性条文。 2. 外施交流耐压、.绝缘电阻：（MW）外施电压位置相对地断口间 A-BC地 B-AC地 C-AB地耐压前绝缘电阻 100000 100000 100000 100000 实验电压（kV） 42 42 42 42 时间（S） 60 60 60 60 耐压后绝缘电阻 100000 100000 100000 100000 结论合格合格合格合格使用仪表：10kV交流耐压设备备注：在SF6气压为额定值时进行。实验电压按出厂实验电压80%. 实验结论：合格实验阐明：审定：实验人员： 10kV分接箱现场实验记录施工单位：广东承毅电建工程有限公司编号：安装位置 110kV东方站10kV军区线10#分接箱出厂编号出厂日期 -09 型号 DW-12 制造厂广东广特电气有限公司实验日期 -11-30 检查项目质量标准自检记录签名测量断路器导电回路电阻符合产品技术条件规定 √ 测量断路器绝缘电阻参照制造厂规定 √ 断路器交流耐压实验按规程为42kV； (33.6) √ 检查高压限流熔丝直流电阻同型号产品相比无明显差别 - 测量避雷器绝缘电阻绝缘电阻不少于1000MW； - 测量避雷器直流参照电压和0.75倍直流参照电压下泄漏电流；参照电压值与出厂值相比较变化不不不大于5%，泄漏电流不应不不大于50µA - 测量整列负荷柜绝缘电阻 √ 整列负荷柜交流耐压实验实验电压为42kV √ 拆除实验线不容许遗留在设备上 √ 验收意见：现场质安员签名：监理意见：现场监理工程师：备注：填写阐明： 1. 本项目施工人员所检查项目与相相应质量原则与否符合，将成果记录在“自检记录”栏中；符合记录为“√”，不符合记录为“×”，本工序不存在检查项目纪录为“-”并签名确认。 2. 当所有检查项目均符合质量原则规定期，由现场质安员在“现场质安员验收意见”栏纪录为“合格”，否则纪录为“不合格”并提出整治意见和签名确认。 3. 涉及重要参数，按实测数据记录。
