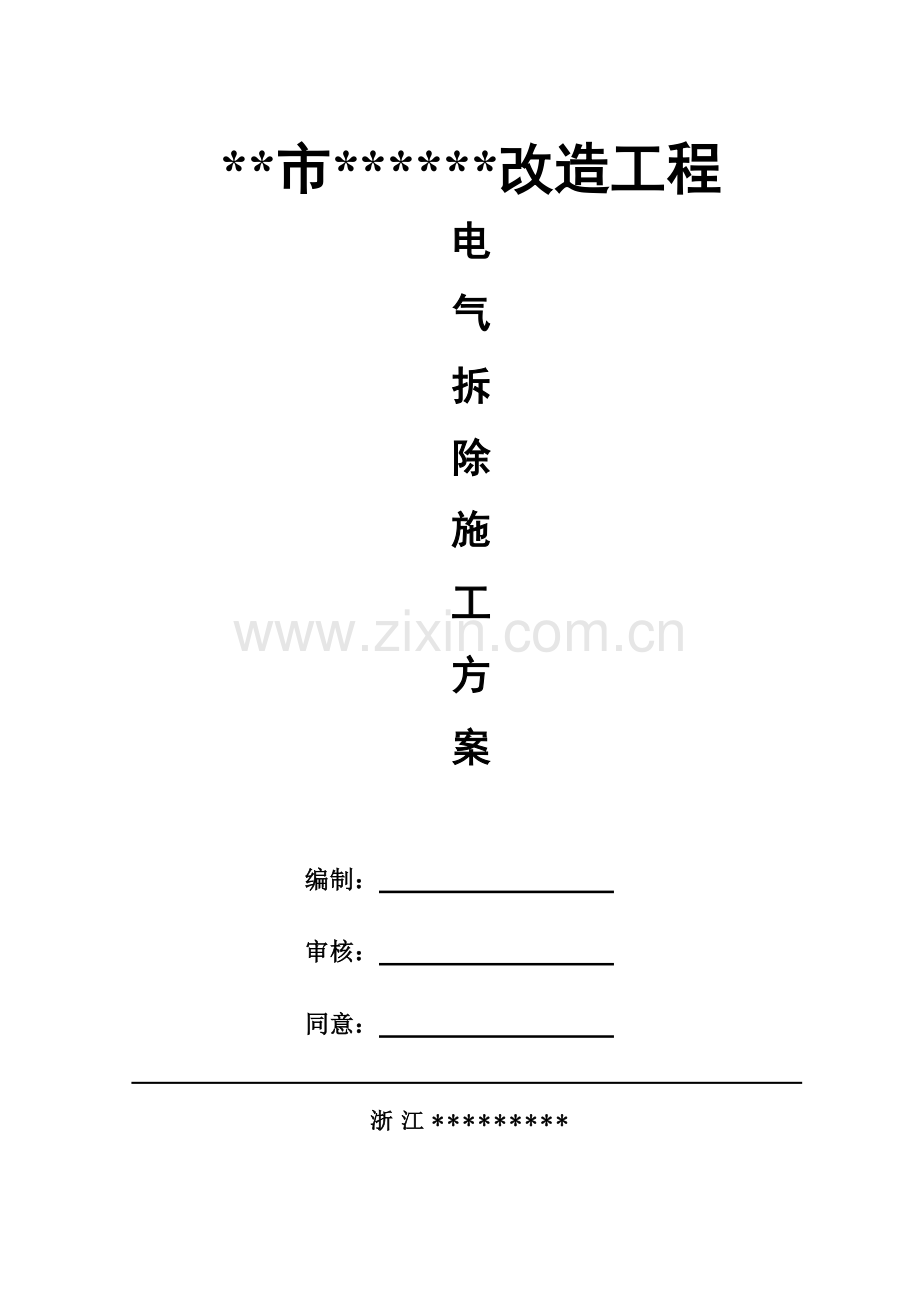

**市******改造工程
电
气
拆
除
施
工
方
案

编制：

审核：

同意：

浙江*********

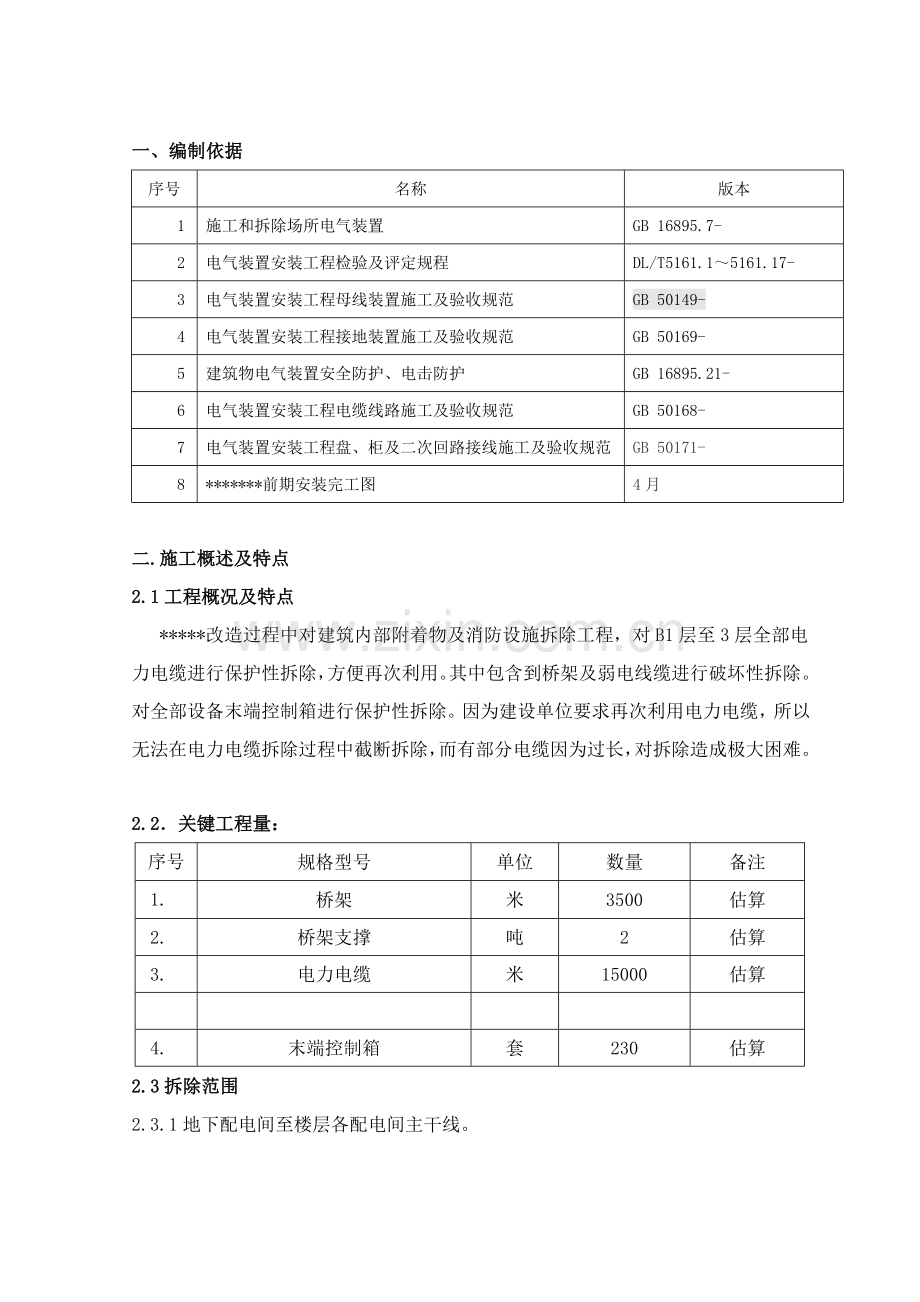

一、编制依据
序号
名称
版本
1
施工和拆除场所电气装置
GB 16895.7-
2
电气装置安装工程检验及评定规程
DL/T5161.1～5161.17-
3
电气装置安装工程母线装置施工及验收规范
GB 50149-
4
电气装置安装工程接地装置施工及验收规范
GB 50169-
5
建筑物电气装置安全防护、电击防护
GB 16895.21-
6
电气装置安装工程电缆线路施工及验收规范
GB 50168-
7
电气装置安装工程盘、柜及二次回路接线施工及验收规范
GB 50171-
8
*******前期安装完工图
4月

二.施工概述及特点
2.1工程概况及特点
*****改造过程中对建筑内部附着物及消防设施拆除工程，对B1层至3层全部电力电缆进行保护性拆除，方便再次利用。其中包含到桥架及弱电线缆进行破坏性拆除。对全部设备末端控制箱进行保护性拆除。因为建设单位要求再次利用电力电缆，所以无法在电力电缆拆除过程中截断拆除，而有部分电缆因为过长，对拆除造成极大困难。

2.2．关键工程量：
序号
规格型号
单位
数量
备注
1.
桥架
米
3500
估算
2.
桥架支撑
吨
2
估算
3.
电力电缆
米
15000
估算

4.
末端控制箱
套
230
估算
2.3拆除范围
2.3.1地下配电间至楼层各配电间主干线。
2.3.2各配电间至各设备之间支线（不含设备自带控制柜）。
2.3.3室外2台增容箱变至二层总配电间电力电缆干线。
2.3.4地下配电房及二层总配电房至各设备之间电力电缆干线（不含设备自带控制柜）。
2.3.3不含空调机房主干、支线。
三.施工资源准备
3.1关键施工工具
序号
工具名称
单位
数量
1
梅花扳手
套
5
2
套筒扳手
套
5
3
电工专用工具
套
10
4
平板拖车
架
2
5
乙炔、氧气焊
套
2
6
电缆盘
个
若干
7
电缆托架
套
2
8
帆布紧线器
套
6
9
紧线器卡头
套
14
10
滑轮
个
2
11
尼龙缆绳ø20
米
80
12
兆欧表（500v）
台
2
13
电热风枪
把
2
14
彩条布（4米宽）
米
100
15
电缆剪
把
4
16
手持切割机
把
2
17
手电
把
4

3.2关键施工人员
序号
配置人员
数量
备注
1
班长
1
关键负责工作安排及施工进度
2
安全员
1
关键负责拆迁工作安全管理
3
技术员
1
关键负责施工工艺质量及技术
4
保管员
1
负责保管现场拆回物资并登记
5
电工
30
负责具体拆除工作

四.施工方法
4.1施工注意事项
4.1.1施工前应进行线缆回路排查确定，并进行施工技术交底，使职员明白怎样进行拆卸，并了解现场存在安全隐患和安全防护。
4.1.2施工前对心海广场内部临时用电及办公区临时用电进行改造。使不影响在拆除过程中造成安全问题。
4.1.3施工前应和业主方项目责任人确定设备已含有拆除条件（设备已断电并打开接地开关柜，悬挂接地线）。
4.1.4施工前应检验标识是否完整，不完整则需要补充，施工过程中注意保留影像和图片资料。
4.1.5全部电缆拆除必需用专用工具，严禁剪断。在拆除过程中发觉无法完整拆除电缆，需要向业主及监理单位汇报。
4.1.6全部拆卸过程应做好统计，由施工方、业主方和监理方签字确定。
4.1.7全部拆除下电缆落地必需垫彩条布，预防损坏电缆绝缘皮。对电缆进行外观检视，对电缆进行绝缘检测、剪头及热缩封包电缆头，预防电缆受潮。
4.1.8拆除工作按楼层、系统拆除，严禁拆除后电缆原地摆放过夜。
4.1.9对全部拆除下来物品进行整理、清点、丈量等，图文统计，并由施工方、业主方和监理方签字确定。
4.1.10对完好物品进行包装。包装要求：①对粗电缆需要用电缆盘进行卷装，细电缆能够卷盘后外包塑料薄膜。②对拆除配电箱，业主需要再次利用，进行塑料薄膜卷包，确保不受潮，每个包装必需附带装箱清单一份，包装两侧需粘贴清单及箱号。对废除配电箱直接装车运走。
4.1.11现场由业主指定适宜场地作为仓库（符合防尘、防潮、防雨水要求），对拆除并包装好电气设备进行临时保管。
4.1.12现场保管由专员负责，对所保管物资要分类放置，并做好登记。

4.2 电力电缆拆除
4.2.1和业主方项目责任人确定断电时间。
4.2.2断电，并打开接地开关柜，悬挂接地线，悬挂停电标牌。
4.2.3验电，并对需要拆除端进行拆除，拉出电缆，制作标识，绝缘检测，剪头，热缩封头。
4.2.4从三层至负一层自上而下拆除电力电缆。
4.2.5水平桥架内电缆拆除方法见示意图：

用上图方法连续吊起电缆后，下方桥架用扳手拆除，逐段逐段施工。再利用滑轮吊起电缆轻放置地面彩条布上，便于下一步分拣及检视。
4.2.6电井内垂直电缆拆除方法：也是利用紧线器把水平及垂直处电缆悬吊后，先拆除垂直桥架，再利用2组滑轮交替缓慢往下放，临边洞口采取拆除现场泡沫垫或废旧地毯防护。
4.2.7对室外增容2个箱变出线电力电缆拆除：①断电，放电，悬挂接地线，悬挂停电标牌。②验电，并对需要拆除端进行拆除，拉出电缆，制作标识，绝缘检测，剪头，热缩封头。③打开电力电缆井盖，清理井内杂物，检验电力套管口是否有毛刺，逐段使用人力拉出电力井，平放至彩条布上，直至全部拉出。
4.2.7拆除下电缆需检视外观、丈量、绝缘检测、登记、影像统计，并通报业主及监理单位。
4.2.8对拆除下电缆进行卷盘及包装，外贴明细资料等，由业主、监理及施工方共同签字确定并封包，全程图文影像统计并登记。
4.2.9包装完整后电缆运输至业主指定储存处。
4.3桥架及支架拆除
4.3.1确定桥架内已无电缆后开始拆除工作。
4.3.2用专用工具将桥架连接螺丝拆除，螺丝及连接片要收好用袋子装好，统一装木
箱内。
4.3.3拆下后将桥架及盖板定点堆放。
4.3.4对桥架支架进行氧乙炔切割拆除，对破损严重桥架进行氧乙炔切割拆除。
4.3.5 需要动火作业要立即开具动火作业票，派专员监护；
4.3.6对拆除物转运至仓库或直接运出。
4.4电气成套装置拆除
4.4.1和业主项目责任人确定含有拆除条件，并进行验电，确定均已断电后开始拆除 工作。
4.4.2检验相关标识是否完整，确定接触器各标识完整后方可进行拆除。
4.4.3对控制柜进行外观检验，检验项目以下：柜指示仪表（包含交直流电压表、电流表等）；指示灯；熔断器（各低压回路主回路熔断器、控制回路熔断器等）；柜内保护继电器、信号继电器、空气断路器、转换开关、插件。检验控制柜功效是否完好并符合规范及设计要求。检验插件有没有松动、变形，检验柜面漆有没有损伤或脱落，框架变形程度等。对以上各项质量检验中存在问题，列出质量检验明细单提交甲方并签字确定。
4.4.4控制柜内电缆，在标识清楚前提下，用专用工具拆卸，拆卸后电缆头用绝缘胶布绑扎好，然后从电源柜内将电缆抽出，放置于桥架内。
4.4.5 控制柜内端子应充足紧固，相关插件保持其位置，并用胶带纸封住加固。
4.4.6用专用工具将控制柜和底座或墙体连接螺栓拆卸，然后利用平板拖车运至配电室外，转移时应控制好方向及平稳度，避免侧翻。
4.5.7控制柜移至室外后，然后用塑料薄膜包装袋包装，由业主、监理及施工方共同签字确定并封包，全程图文影像统计后运至业主单位指定仓库后，交由仓库保管员分类放置并保管好，吊装过程中严禁碰撞。
4.5.8对电源柜拆除后直接运出。

五.安全方法
5.1熟悉环境，了解水、气、电力控制操作位置及需拆除设备位置，拆卸时必需明确所拆设备停电断开状态并挂好接地线方能操作。
5.2 做好拆除现场安全防护及防触电方法；
5.3 桥架拆除时要注意安全带拴挂位置，不能栓在桥架及桥架支撑上；
5.4正确并熟练使用现场工、机具，了解其使用性能。
5.5严格遵守防火防爆要求，需要明火操作时，必需有防火方法，并有专员监护，在易燃、易爆物周围，要严格严禁明火作业。
5.6尽可能避免交叉作业，高空作业必需携带安全带，安全带悬挂必需符合安全规程要求，由专员监护。
5.7 夜间施工除做好交通维护工作外，还需设置足够亮度照明和安全警戒人员。
5.8 吊装作业时依据设备重量选好吊装器具承受重量，所设置锚点应牢靠，做好吊装时安全防护。
5.9现场配置专职安检员，立即检验和清除不安全原因。
5.9做到文明施工，立即清理现场和废物，做到工完料尽场地清。
5.10 全部电气设备拆除前全部要和业主沟通好，由业主方、监理方和己方人员联合确定并监督拆除工作。
