管网临时用电专项方案.doc

目 录
一、工程概况 2
二、编制依据 3
三、编制范围 3
四、编制思绪 3
五、施工现场临时用电标准 4
六、临时用电部署 4
七、施工用电负荷计算 6
八、工地安全用电方法 11
九、雨季临时用电方法 12
十、用电设、设施安全管理 12
十一、小型构筑物施工用电方案 14
十二、绘制电气施工图 14
十三、防雷接地平面图 14

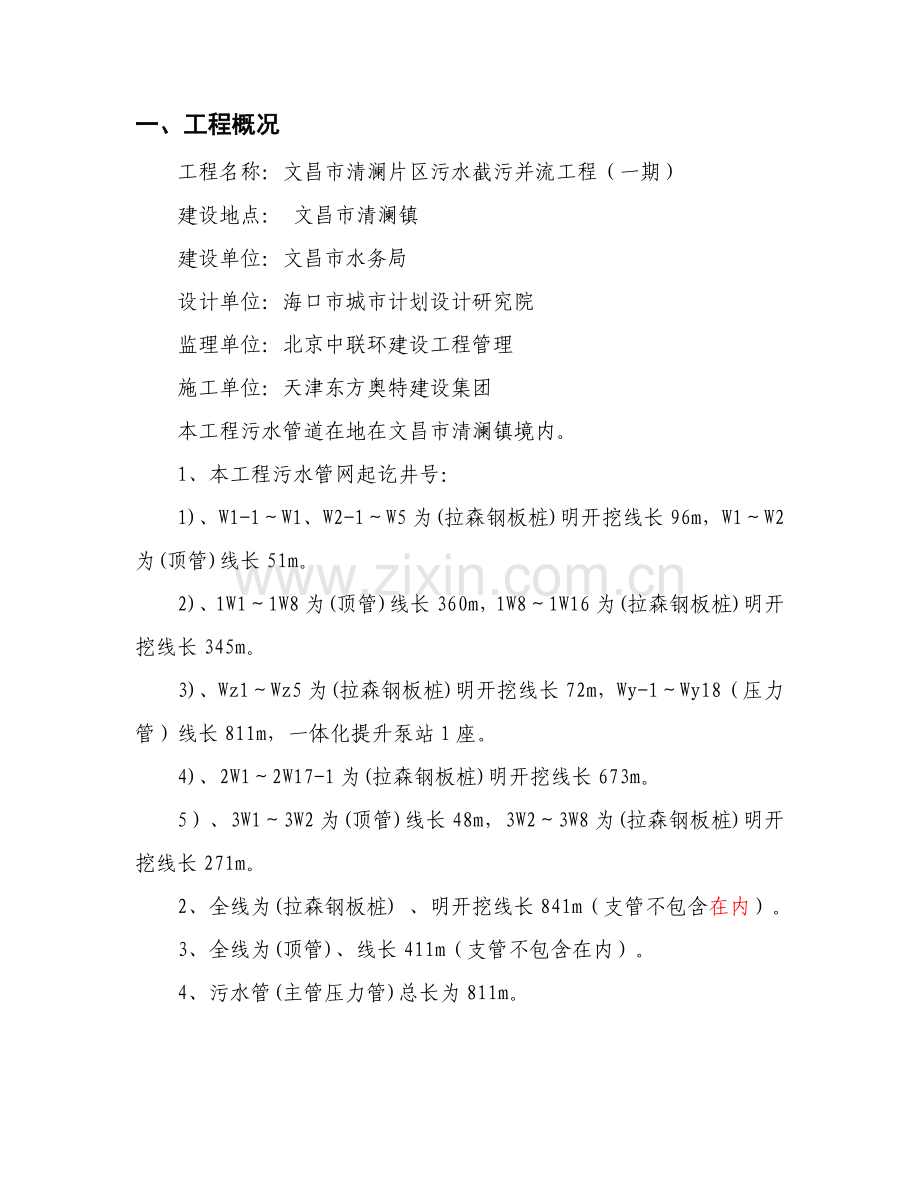

一、工程概况
工程名称：文昌市清澜片区污水截污并流工程（一期）
建设地点： 文昌市清澜镇
建设单位：文昌市水务局
设计单位：海口市城市计划设计研究院
监理单位：北京中联环建设工程管理
施工单位：天津东方奥特建设集团
本工程污水管道在地在文昌市清澜镇境内。
1、本工程污水管网起讫井号：
1)、W1-1～W1、W2-1～W5为(拉森钢板桩)明开挖线长96m，W1～W2为(顶管)线长51m。
2)、1W1～1W8为(顶管)线长360m，1W8～1W16为(拉森钢板桩)明开挖线长345m。
3)、Wz1～Wz5为(拉森钢板桩)明开挖线长72m，Wy-1～Wy18（压力管）线长811m，一体化提升泵站1座。
4)、2W1～2W17-1为(拉森钢板桩)明开挖线长673m。
5）、3W1～3W2为(顶管)线长48m，3W2～3W8为(拉森钢板桩)明开挖线长271m。
2、全线为(拉森钢板桩) 、明开挖线长841m（支管不包含在内）。
3、全线为(顶管)、线长411m（支管不包含在内）。
4、污水管(主管压力管)总长为811m。

二、编制依据
（一）、《施工现场临时用电安全技术规范》（JGJ46-）；
（二）、《低压配电设计规范》（GB50054-）；
（三）、《建筑工程施工现场供电安全规范》（GB50194-）；
（四）、《通用用电设备配电设计规范》（GB50055-）；
（五）、《供配电系统设计规范》（GB50052-）；
（六）、文昌市清澜片区污水截污并流工程（一期）施工组织设计；
（七）、施工现场实际用电情况；
三、编制范围
文昌市清澜片区污水截污并流工程（一期）施工现场临时用电（支管不包含在内）。
四、编制思绪
（一） 本工程分四大部份施工，（临时用电施工）。
1、井点降水井施工。
2、井点降水。
3、管道拉森钢板桩支护、基坑土方开挖、检验井、管道吊装、回填等。
4、顶管：（工作井）接收井、顶管施工。
（二）、沿线污水管网没有动力供电线路（变压器）。分段施工，各段（点）施工配置二台柴油发电机组施工。（注：施工用电功率大、外电力网变压器功率小，不能供工地施工动力用电）。
1、井点降水井施工，分段、分点，5个工作面施工。
2、井点降水，分段、分点降水，分别为15个工作面施工。
3、拉森钢板桩支护（管道），分段、分点，5个工作面施工。
4、顶管：（工作井）接收井施工，3个工作面施工。
（三）、管网线路长，施工点较为分散。为确保施工现场临时用电，将全线划为5段，设置15台柴油发电机组。预制场设置（柴油发电机）2台，备用1台。
五、施工现场临时用电标准
建筑施工现场临时用电三项基础标准是：一是必需采取TN-S接地、接零保护系统；二是必需采取三级配电系统；三是必需采取两级漏电保护和两道防线。
六、 临时用电布署
（一）、供配电方法：
由柴油发电机引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表、电压表、电流表，供电方法采取三相五线制TN-S系统。在总配电箱及末端箱，和超出100m箱内做反复接地，并和保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。全部机电设备金属外壳必需和保护零线做可靠联接。依据现场情况总配电柜出线采取放射式和树干式相结合配电方法。对负荷比较大砼输送泵、现场消防水泵采取单独回路配电，对负荷较远且较小木工机械、钢筋机械电源可采取树干式配电方法。
（二）、三级配电结构
采取三级配电结构。所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内配电柜）经分配电箱（负荷或若干用电设备相对集中处），到开工箱（用电设备处）分三个层次逐层配送电力。而开关箱作为末级配电装置，和用电设备之间必需实施“一机一闸制”，即每一台用电设备必需有自己专用开关控制箱，而每一个开关箱只能用于控制一台用电设备。总配电箱、分配电箱内开关电器可设若干分路，且动力和照明分路设置。
（三）、两级漏电保护
两级漏电保护和两道防线包含了两个内容，即：一是设置两级漏电保护系统，二是实施专用保护零线，二者组合形成了施工现场防触电两道防线。
1）两级漏电保护是指在整个施工现场临时用电过程中，总配电箱中必需装设漏电开关，全部开关箱中也必需装设漏电开关。
2）保护零线实施是临时用电第二道安全防线。
在施工现场用电过程中，采取TN-S系统，是在工作零线以外又增加了一条保护零线，是十分必需。当三相火线用电量不均匀时，工作零线就轻易带电，而保护零线一直不带电，那么伴随保护零线在施工现场敷设和漏电保护器使用，就形成一个覆盖整个施工现场、预防人身触电安全保护系统。所以TN-S接地接零保护系统和两级漏电保护系统一起称之为防触电保护系统两道防线。
（四）、施工现场配电箱和开关箱：
　　现场临时配电箱采取统一铁制配电箱加工定做，固定式配电箱、开关箱下底和地面距离大于1.3m，小于1.5m，其设置地点平坦并高出地面20cm，而且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，考虑到在总配箱装设总漏电保护器，轻易产生误动作，所以在总配电箱处不在设置总漏电保护器，在分配电箱负荷侧装设漏电保护器，再在开关箱负荷侧装设漏电保护器，方便实现两级漏电保护。
七、施工用电负荷计算：
（一）、现场施工（井点降水）一个施工工作面关键机械设备
用电设备一览表
序号
设备名称
型号规格
数量（台）
单机容量（KW）
累计容量（Kw）
1
污水泵
150WQ
6
11
22
2
水环真空泵
2BVA
4
4
8
3
照明

5
累计：现场设备总功率
35kw
用电设备总功率为35Kw，施工机具往往不能同时使用，也不能同时满载运行，所以考虑到需要系数Kx换算，选择需要系数Kx=0.60，全部机械设备效率（η）0.86，功率因数（cosф）0.89，则需要用电总容量为：
S=Kx×（ΣP/η•cosф）=0.6×（35/0.86•0.89）=24.95KVA
所以，现场选配置一台75kw和一台75kw备用柴油发电机组。
以上功率为施工现场总功率，但因为施工现场实际情况，全部施工机械同时使用可能性很小，全部施工现场总电源进线截面按施工现场总功率0.7倍考虑，即总电源进线截面选择总功率为35KW×0.7=24.5KW。
1、总电流计算：
∑P总=∑P动+∑P照=24.5+24.5×5%=36.75KW（照明按动力5%考虑）
I总=∑P总/1.732UCOSФ=36.75×1000/1.732×380×0.75 =60.471A
2、总电流截面选择：
依据规范许可电流为889.54A
A电流可选择VV-4×6mm2＋1×4mm2铜芯橡皮导线作为总电源进线。本工程施工用电量，依据施工现场用电量，直接从临时发电机引出一条VV-4×6 mm2＋1×4mm2电缆线到一级配箱。
（二）、现场施工（管道拉森钢板桩支护、基坑土方开挖、检验井、管道吊装、回填等）一个施工工作面关键机械设备。
用电设备一览表
序号
设备名称
型号规格
数量（台）
单机容量（KW）
累计容量（KW）
1
污水泵
100WQ
4
11
44
2
圆盘锯
MJ-263
2
4
8
3
电刨
MY-100
1
3
3
4
电焊机
BX-500
1
25
25
5
手电锯

2
0.5
1
6
平板振动器
ZJB
2
2.5
5
7
插入振动泵备
ZN50型
4
2
8
8
路面切割机

2
3
6
9
搅拌机

1
7.5
7.5
10

砂浆搅拌机

1
5.5
5.5
11
照明

10
累计：现场设备总功率
123KW
用电设备总功率为123KW，施工机具往往不能同时使用，也不能同时满载运行，所以考虑到需要系数Kx换算，选择需要系数Kx=0.60，全部机械设备效率（η）0.86，功率因数（cosф）0.89，则需要用电总容量为：
S=Kx×（ΣP/η•cosф）=0.6×（123/0.86•0.89）=86.34KVA
所以，现场选配置一台160KW和一台160kw备用柴油发电机组。
以上功率为施工现场总功率，但因为施工现场实际情况，全部施工机械同时使用可能性很小，全部施工现场总电源进线截面按施工现场总功率0.7倍考虑，即总电源进线截面选择总功率为123KW×0.7=86.1KW。
1、总电流计算：
∑P总=∑P动+∑P照=86.1+86.1×5%=129.15KW（照明按动力5%考虑）
I总=∑P总/1.732UCOSФ=129.15×1000/1.732×380×0.75 =212.515A
2、总电流截面选择：
依据规范许可电流为889.54A
A电流可选择VV-4×16mm2＋1×10mm2铜芯橡皮导线作为总电源进线。本工程施工用电量，依据施工现场用电量，直接从临时发电机引出一条VV-4×16mm2＋1×10mm2电缆线到一级配箱。
（三）、现场施工、顶管：（工作井）接收井施工，一个施工工
面关键机械设备。
用电设备一览表
序号
设备名称
型号规格
数量（台）
单机容量（KW）
累计容量（KW）
1
1050顶管机
1050泥水平衡
1
22
22
2
1550顶管机
1550土压平衡
1
60
60
3
高压油泵
BZ32-35
9
22
198
4
纠偏顶管油泵
BZ32-30
2
3.5
7
5
交流电焊机
BX300～1－3
2
15
30
6
交流电焊机
BX-500
1
25
25
7
污水泵
100WQ
6
11
66
8
注浆泵

2
4
8
9
振动夯
HCD70
2
2.2
4.4
10

平板振动器
ZJB
2
2.5
5
11
插入振动泵备
ZN50型
4
2
8
12
圆盘锯
MJ-263
2
4
8
13
电刨
MY-100
1
3
3
14

手电锯

2
0.5
1
15
路面切割机

2
3
6
16
搅拌机

1
7.5
7.5
17
砂浆搅拌机

1
5.5
5.5
18
照明

15
19

累计：现场设备总功率
479.4 Kw

用电设备总功率为479.4KW我施工机具往往不能同时使用，也不能同时满载运行，所以考虑到需要系数Kx换算，选择需要系数Kx=0.60，全部机械设备效率（η）0.86，功率因数（cosф）0.89，则需要用电总容量为：
S=Kx×（ΣP/η•cosф）=0.6×（479.4/0.86•0.89）=334.999KVA
所以，现场选配置二台500kw和一台600kw备用柴油发电机组。
以上功率为施工现场总功率，但因为施工现场实际情况，全部施工机械同时使用可能性很小，全部施工现场总电源进线截面按施工现场总功率0.7倍考虑，即总电源进线截面选择总功率为479.4KW×0.7=335.58KW。
1、总电流计算：
∑P总=∑P动+∑P照=335.58+335.58×5%=503.37KW（照明按动力5%考虑）
I总=∑P总/1.732UCOSФ=503.37×1000/1.732×380×0.75 =828.293A
2、总电流截面选择：
依据规范许可电流为889.54A
A电流可选择VV-4×95mm2＋1×70mm2铜芯橡皮导线作为总电源进线。本工程施工用电量，依据施工现场用电量，直接从临时发电机引出一条VV-4×95mm2＋1×70mm2电缆线到一级配箱。

八、工地安全用电方法
（一）、技术方法
1、施工现场供电采取TN-S 接零保护系统，保护零线应和工作零线分开单独使用，杜绝混用。PE 线在总配电箱处做一组反复接地，接地电阻小于10Ω。PE 线不能加设开关及熔断器，全部电气设备金属外壳必需和PE 线做可靠电气连接，不能一部分接零，一部分接地。
2、施工现场配电箱和开关箱应配置两级漏电保护，并选择电流动作型。
3、配电箱实施一机一闸，并应有过载、短路、及断路保护功效。
4、配电箱内设备必需完好无损，安装牢靠，导线接头包扎严密，绝缘良好，电源线进箱处做固定。箱内分路应标注明确。箱门内侧应标有单线系统，箱门应配锁，并由专员负责。配电箱周围不能有杂物。
5、电气设备，配电系统要定时检验，做好统计。线路检修时，实施工作票制，由专业电工检修设专员统一组织，统一指挥。
（二）电气防火方法
1、合理配制多种电气设备保护装置，对用电设备过载、短路、进行可靠保护。
2、电气设备集中场所应配置灭火器材，电气设备周围严禁烟火。
3、 配电箱、电气设备周围不准堆放易燃、易爆物品，不准使用火源。
4、电气焊时，周围严禁有易燃易爆物品、乙炔瓶、氧气瓶和焊点三者距离要符合规范要求。
5、定时检测电气设备绝缘程度。
九、雨季临时用电方法
1、雨季时要对用电设备增加巡视次数。
2、下雨时要将配电箱箱门关好，预防进水。
3、雨后要对全部用电设备进行绝缘摇测合格后方可使用。
十、用电设备、设施安全管理
（一）、施工用电根本路架设和各分支线路布设必需按供电部门安全标准进行。动力线路和照明用电线路分开设。
1、电线应架设在标准木质、砼质电杆上，并按规范布设线路，严禁将电线架设在生长着竹、木、施工脚手架、脚手架支架上，不得用毛竹、钢管等替换电杆，架设高度必需确保机
械、车辆通行安全高度。
2、穿越道路、敷设在地面上使用电缆必需加铁管保护埋入地下，距地表距离大于0.2~0.7m；穿越道路埋设，铁管两端要伸出路基，确保车辆交会时不被碾压。
3、供电线路，应避开易碰撞、有热力管道和气体腐蚀地带。
（二）、使用电气设备绝缘必需良好，而且有可靠接地或接零保护方法，但同一供电系统中只准选择接地或接零一个方法，不得同时使用两种保护方法。
（三）、全部电气设备、移动照明灯具、手持电动工具，必需使用电缆线；严禁使用金属材料立杆直接安装灯具，多种移动用电电器、灯具必需使用插头接通电源。
（四）、配电系统设置总配电屏和室外配电箱，实施分级配电，室外使用标准铁质配电箱、开关箱。
1、铁质配电箱应装在用电设备较集中、干燥、通风、无易燃物、腐蚀物场所。
2、配电箱周围应有足够二人同时工作空间和通道；不得堆放任何妨碍操作、维修物品；不得有灌木、杂草。
3、固定式配电箱、开关箱应装设牢靠；移动式分配电箱、开关箱应装在坚固支架上，不得随意摆放正在地上。
4、固定式配电箱、开关箱下底和地面垂直距离在1.3m至1.5m 之间；移动式分配电箱、开关箱下底和地面垂直距离宜在0.6m 至1.5m 之间。
5、配电箱内电器应首先安装在木质或非金属绝缘电器安装板上，然后整体紧固在配电箱内；
6、配电箱、开关箱必需保持整齐，有防雨、防尘方法。
7、施工现场临时用电系统采取三相五线制，并严格实施三级用电二级保护方法，全部固定式、移动式配电箱、开关箱中安装对应规格漏电保护器和空气开关，做到一机一闸一漏保。保护器容量和线路负荷相匹配，确保在过流、过载和短路时起保护作用。
8、机械设备上固定使用配电箱中有两只以上闸刀开关，应编号和标明供用电设备标识，预防误操作和便于抢救时正确切断电源。
9、全部移动式电气机具插头要保持完好；使用中常常注意理顺电缆，不得被其它物品挤压，遇有水、潮湿地段要架空；接头处包扎密实、打回形结。

十一、小型构筑物施工临时用电方案
我标段施工点分散，部分小型构筑物，采取移动式自备电源40KW、18KW 发电机各多台，施工时，采取农用车将发电机运至施工点，待用电结束后再运回仓库妥善保管。平时加强对发电机检验维修和保养，确保设备运转正常。
十二、 绘制电气施工图
依据施工现场临时用电需要，绘制电气施工平面图和接线系统图，见附图。
十三、防雷接地平面图（见下页图）
1、材料选择：发电机及配电箱引出线为10mm2塑料铜芯线，采取2m长钢管埋地，3跟钢管用φ12钢筋焊接。
2、施工方法：选定位置，放出边长为3m正三角形，在三角形三边上挖出300×300沟槽，把3根2m长钢管分别在三角形三个顶点打入土内，用φ12圆钢焊接连成整体后用土覆盖。和配电房引出线连接钢管头上焊接一根16螺栓，用于引出线连接。
3
发电机组

配电房

（柜箱）

10mm2塑料铜芯线

φ12圆钢

2m长角钢
