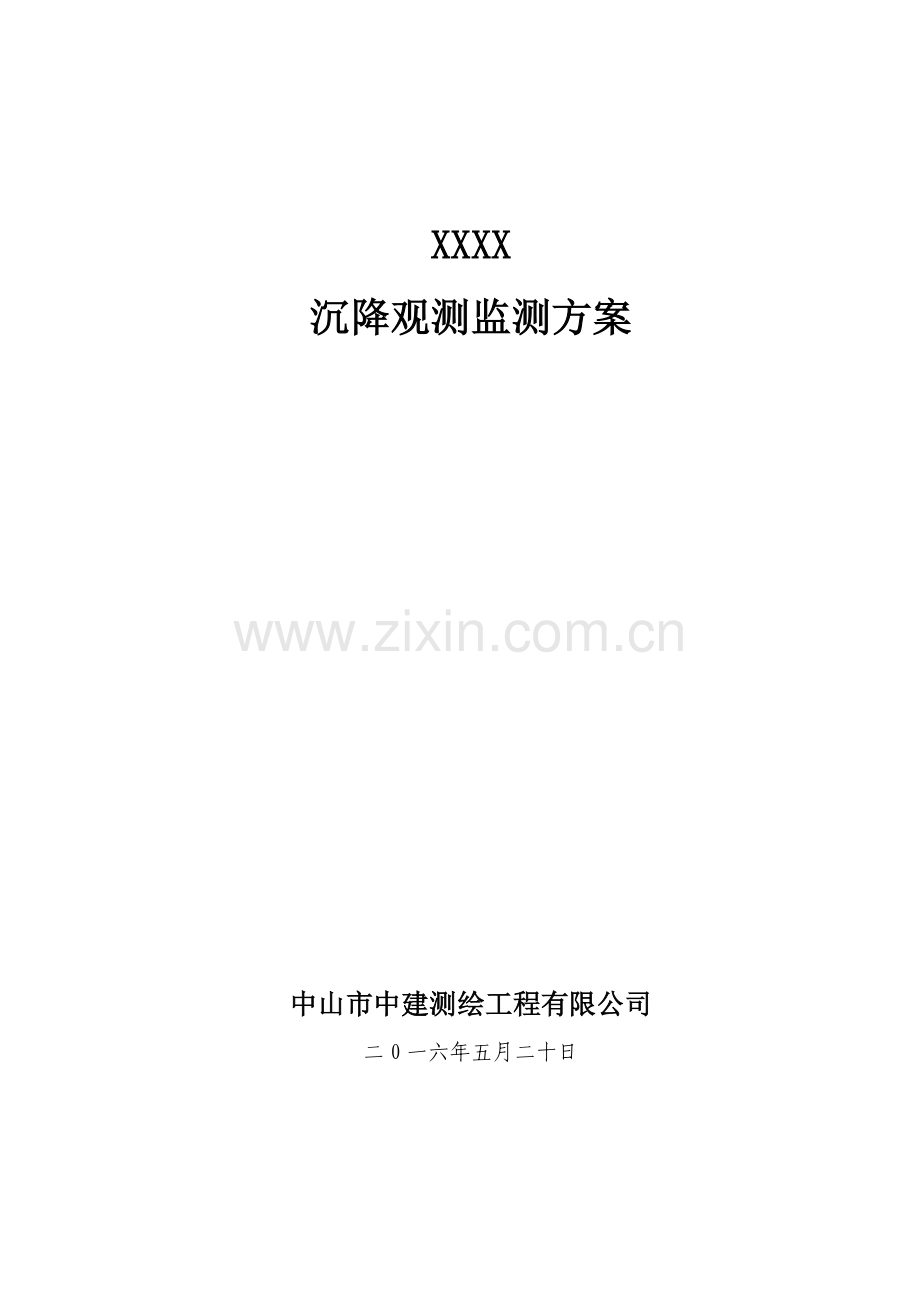

XXXX
沉降观测监测方案

中山市中建测绘工程有限公司
二0一六年五月二十日

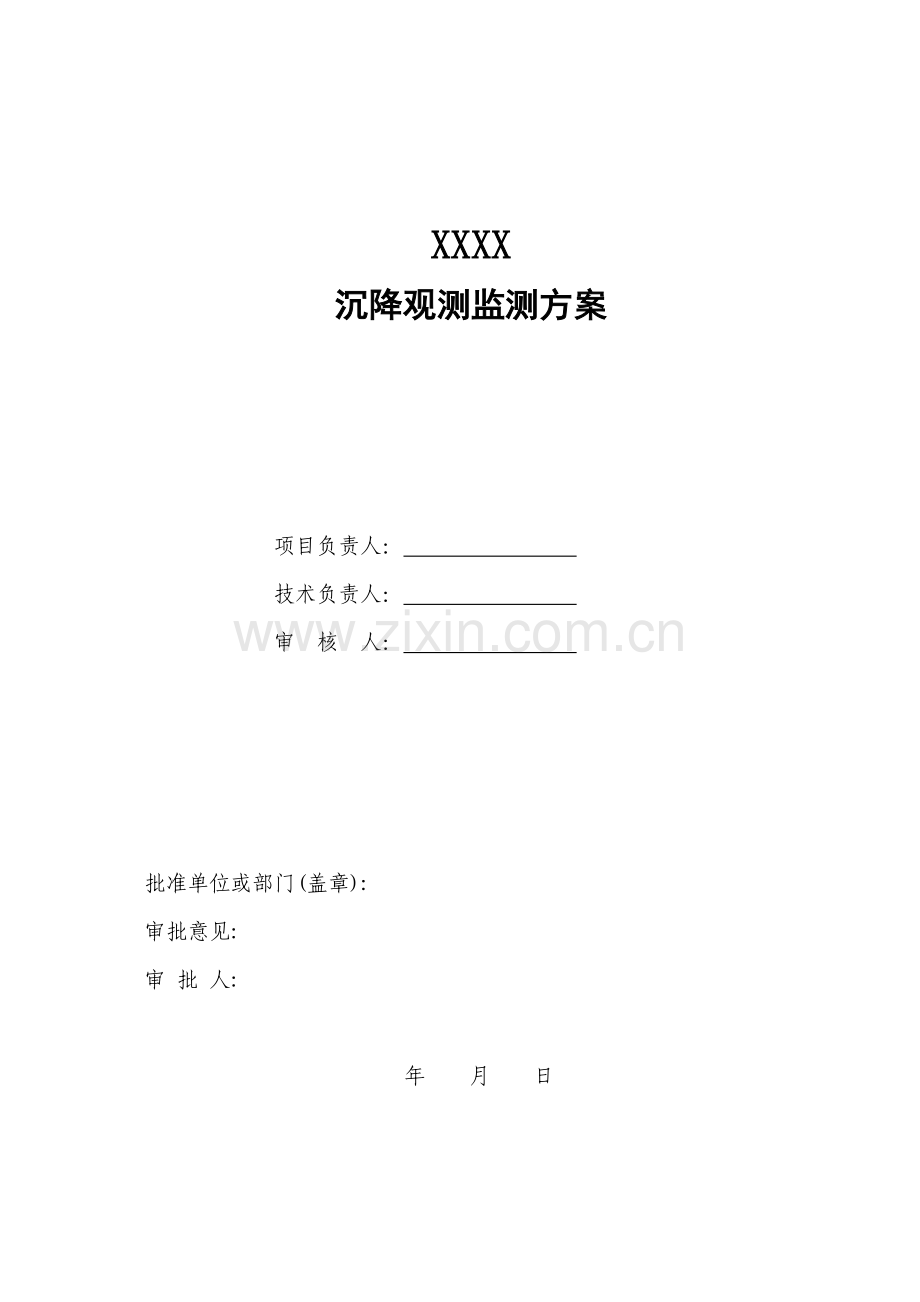

XXXX
沉降观测监测方案

项目负责人：
技术负责人：
审 核 人：

批准单位或部门(盖章):
审批意见:
审 批 人:

年 月 日

目 录
Error! Reference source not found.------------------------------------------------------1
Error! Reference source not found.------------------------------------------------------1
Error! Reference source not found.------------------------------------------------------1
Error! Reference source not found.------------------------------------------------------2
Error! Reference source not found.----------------------------------------------------2
Error! Reference source not found.------------------------------------3
Error! Reference source not found.------------------------------------------------5
Error! Reference source not found.------------------------------------------------------5
Error! Reference source not found.----------------------------------------6
Error! Reference source not found.--------------------------------------------------7
Error! Reference source not found.----------------------------------------7
Error! Reference source not found.--------------------------------------------8
Error! Reference source not found.----------------------------------------------------8
附图：XXXX沉降观测点位布置图

一、工程概况
XXXX位于XXXX，该项目重要为别墅建筑。规划住宅地上共计XX栋别墅。
建筑物从施工开始到竣工后一段时间，沉降变形都是不可避免。如果变形在一定限度之内属正常现象，但一旦超过某一限度，同步沉降不均匀也会危及建筑物安全。因而，在建筑物施工及运营期间，都必要对建筑物进行安全监测，以便及时掌握变形状况，发现问题，采用办法，保证建筑物安全稳定。
为保证建筑在建设及使用过程中安全，设计方建议对建筑进行定期沉降观测，为此我公司受盛世游艇会开发公司委托，作为第三方监测，对XXXX中XXX栋进行高精度沉降观测。
本项目已有资料有《总平面图》。
二、监测根据
沉降观测作业根据:
1、工程建设原则《建筑物沉降观测办法》（DGJ32/J18-）
2、《建筑变形测量规范》（JCJ 8-）
3、《国家一、二等水准测量规范》（GBT12897-）
4、委托方提供《总平面图》
5、近些年我公司实行多项变形监测工程实践经验
6、本监测方案
三、监测内容
本项目实行期间详细监测内容为XXXX栋沉降观测（XXX点）及监测基准网。

四、精度规定
参照《建筑变形测量规范》（JCJ 8-）及委托方规定，本次沉降观测测量级别为二级，其监测精度指标参照下表实行：
建筑变形测量级别、精度指标及其合用范畴（mm） 表1
变形测量级别
沉降观测
重要合用范畴
观测点测站高差中误差(mm)
二级
±0.5
地基基本设计为甲、乙级建筑变形测量；场地滑坡测量；重要管线变形测量；地下工程施工及运营中变形测量；大型市政桥梁变形测量等
注：
1) 观测点测站高差中误差，系指水准测量测站高差中误差或静力水准测量、电磁波测距三角高程测量中相邻观测点相应测段间等价相对高差中误差。
以中误差作为衡量精度原则，并以二倍中误差作为极限误差。

五、基准点测设
本监测项目拟在监测区域采用独立高程基准，基准点布设状况依照现场状况进行调节。可在离施工区域一定距离且基本稳固易于保存地点测设3个沉降观测基准点，基准点用冲击钻及150mm×40mm不锈钢圆顶螺丝设立。基于以上原则，在离本项目施工地较远彩虹路上稳定位置附近布置了3个沉降观测基准点。
在监测点观测之前按照二级水准观测级别对3个垂直位移基准点构成闭合环进行几何水准测量。水准观测视线长度，先后视距差，视线高度及观测限差应符合如下各表规定

二级水准观测视线长度，先后视距差，视线高度　 　　表2
视线长度 （m）
先后视距差（m）
先后视距累积差（m）
视线高度（m）
≤50
≤2.0
≤3.0
≥0.3

注：
1） 表中视线高度为下丝读数；
2） 当采用数字水准仪观测时，最短视线长度不适当不大于3m，最低水平视线高度不应不大于0.6m。

二级水准观测限差（mm）　　　 　　　　 　　　　 表3
基辅分划读数
之差
基铺分划所测高差之差
来回较差及符合或环线闭合差
单程双测站所测高差较差
检测已测测段
高差之差
≤0.5
≤0.7
≤1.0
≤0.7
≤1.5
注：
1） 当采用数字水准仪观测时，对同一尺面两次读数差不设限差，两次读数所测高差之差限差执行基辅分划所测高差之差限差；
2） 表3中n为测站数。
六、沉降观测点选定及制做安装
为了可以反映出建构筑物精确沉降状况，沉降观测点要埋设在最能反映沉降特性且便于观测位置。普通规定建筑物上设立沉降观测点纵横向要对称，且相邻点之间间距以10——20米为宜，均匀地分布在建筑物周边。再就是，埋设沉降观测点要符合各施工阶段观测规定，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点，不能持续观测而失去观测意义。为了达到观测目，精确反映建筑物变形状况，各监测点均有针对性地选定在建筑物

有特性性承重柱上。隐蔽式监测点采用如下几种方式埋设：

图1.窨井式标志（单位：mm）

图2.盒式标志（单位：mm 合用于外墙基本下有突出承台）

参照现场状况和各类施工设计图纸，拟在相应位置布设168个沉降监测点，监测点布置如附图所示。
本次沉降观测监测点观测采用徕卡电子水准仪XXXX(精度：0.7MM/KM)结合2米铟钢条码水准尺按照《建筑变形测量规程》二等水准精度规定进行施测。施测所用仪器设备在施测先后均要检校一次，并做好纪录；监测点沉降观测路线采用符合水准路线形式将每个沉降监测点与基准点纳入水准线路内，以保证各监测点都为等精度观测；依照现场条件，有某些区域由于场地受限水准测量无法实行，拟定采用高XXXX采用三角高程观测监测点实行监测。初次观测时，于现场标定线路详细走向位置，便于后来均按同一线路施测，以保证观测每一环节和环节都严格按照有关规定和规范规定进行。且保证仪器人员相对固定；整个监测周期应做到对同一项目监测时宜符合下列规定：
a　采用相似观测路线和观测办法；
b　使用同一监测仪器和设备；
c　固定观测人员；
d　在基本相似环境和条件下工作；
七、沉降观测点精度
本项目沉降监测按二级设计，沉降监测度见下表：
沉降监测规定（mm）　　 　 　　　　 表4
合计值（mm）
30
稳定变化速率υs（mm/d）
0.03
监测点测站高差中误差(mm)
≤0.5

八、监测频率
1) 1.基准点在首期观测前需测一次后来无异常状况下每年复测一次，共计4次；对建筑物沉降点按正常状况预测共12次（跨度3年），第一年度预测监测7次，次年度预测监测3次；第三年度预测监测2次。
2) 沉降观测基准点首测观测后每间隔一年复测一次预测共复测4次。
3) 在初次观测时进行1次监测点沉降观测，拟定沉降观测初始值。
4) 依照规范规定最后lOOd（天）沉降速率不大于0．01～0．04mm／d作为稳定指标。
5) 当浮现下列状况之一时，应提高监测频率：
①监测数据达到报警值；
②监测数据变化较大或者速率加快；
③支护构造浮现开裂；
④临近建筑突发严重开裂；

九、投入技术人员及仪器设备
工程技术人员及分工 表5
姓名
职称（学位）
工作内容

工程师
项目负责

工程师
技术负责

助理工程师
监测组长

技术员
作业员

技术员
作业员

测量仪器、设备型号一览表 　　　　　　　表6

仪器名称
仪器型号
仪器产地
1

2

3

以上用于变形监测仪器设备，均应送交经技术监督部门考核认定授权仪器检定单位进行计量检定。观测前还需对仪器设备、工具等进行常规检查，保证各项指标符合规定，并保持良好性能状态。

十、技术保障办法
1、监测办法：
严格按照规范规定及本工程设计书规定进行监测，逐项做好原始记录、对的解决监测数据、科学分析监测数据。
2、监测仪器：
在监测工作进行之前，对所使用监测仪器进行全面检查，保证仪器正常工作，消除不应有误差，严格按照操作规程使用仪器、设备，做到事前检查、事后维护保养、清理。
3、监测人员：
为保证工程监测数据质量，监测人员基本做到相对固定，以便工作持续性和系统性。
4、安全生产：
进入工地现场，监测作业人员应遵守施工现场文明施工和安全施工制度。
5、监测点保护：
鉴于监测工作具备持续性和不可逆性，施工单位作业前或入驻商铺装修时应制定详细有效办法，保证监测点不受施工破坏。

十一、信息化监测和成果反馈
信息化监测是信息化施工前提，它规定精确、及时现场测量并将测量成果及时反馈给委托方、监理、设计施工单位，并以此作为下一步施工、设计变更根据。
1、每次观测完毕之后，应及时对外业纪录进行检查、校核，符合关于规范规定之后方可进行平差计算，平差成果应有监测点高程，最弱点精度及单位权中误差（精准至0.1mm），各项指标必要符合规范规定。每监测周期需算出本次监测沉降量、合计沉降量（精准至0.1mm）及沉降速率。
2、监测记录和监测报告监测、记录、校核人员签字后方可有效；
3、提交当天简报、阶段性报告和项目总结报告。
当天简报包括如下内容：
1）当每天气状况和施工现场工况；
2）各监测点本次测试值、单次变化值、变化速率以及累积值等；
3）对项目应有正常、异常、危险判断性结论；
4）对达到或超过报警值得监测点应有报警标示，并有分析和建议；
5）对巡视检查发现异常状况应有详细描述，危险状况应有报警标示，并有分析和建议。
阶段性报告是对某一阶段工作概括和总结，项目完毕提交项目总结报告。

十二、质量控制安全生产
每次观测完毕后两个工作日内完毕平差计算及变形分析工作，并将各阶段成果及时上交公司技术质检部，两个工作日内提供书面观测成果给委托方。如遇周期间沉降量变化较大状况，应在排除人员、仪器因数后，对此状况进行细致分析并及时反馈委托方知晓。
本项目严格执行二级检查一级验收制度，作业班组在整个观测计算过程中必要切实进行自查、互查，作业队要按规定进行检查，所有资料经检查合格交公司技术质检部验收后方可向委托方提供。
此外，作业人员在现场作业时还要严格做好人身安全办法和仪器安全办法。

十三、资料提交
项目完毕后，应全面、系统地提交如下资料；
1、 监测方案；
2、 仪器检校记录；
3、 基准点及监测点平面布置图；
4、 监测总结报告（涉及监测数据汇总表、图表、数据分析等）

附图：XXXX沉降观测点位布置图
