144000m3h喷漆废气处理综合项目工程专项方案.doc

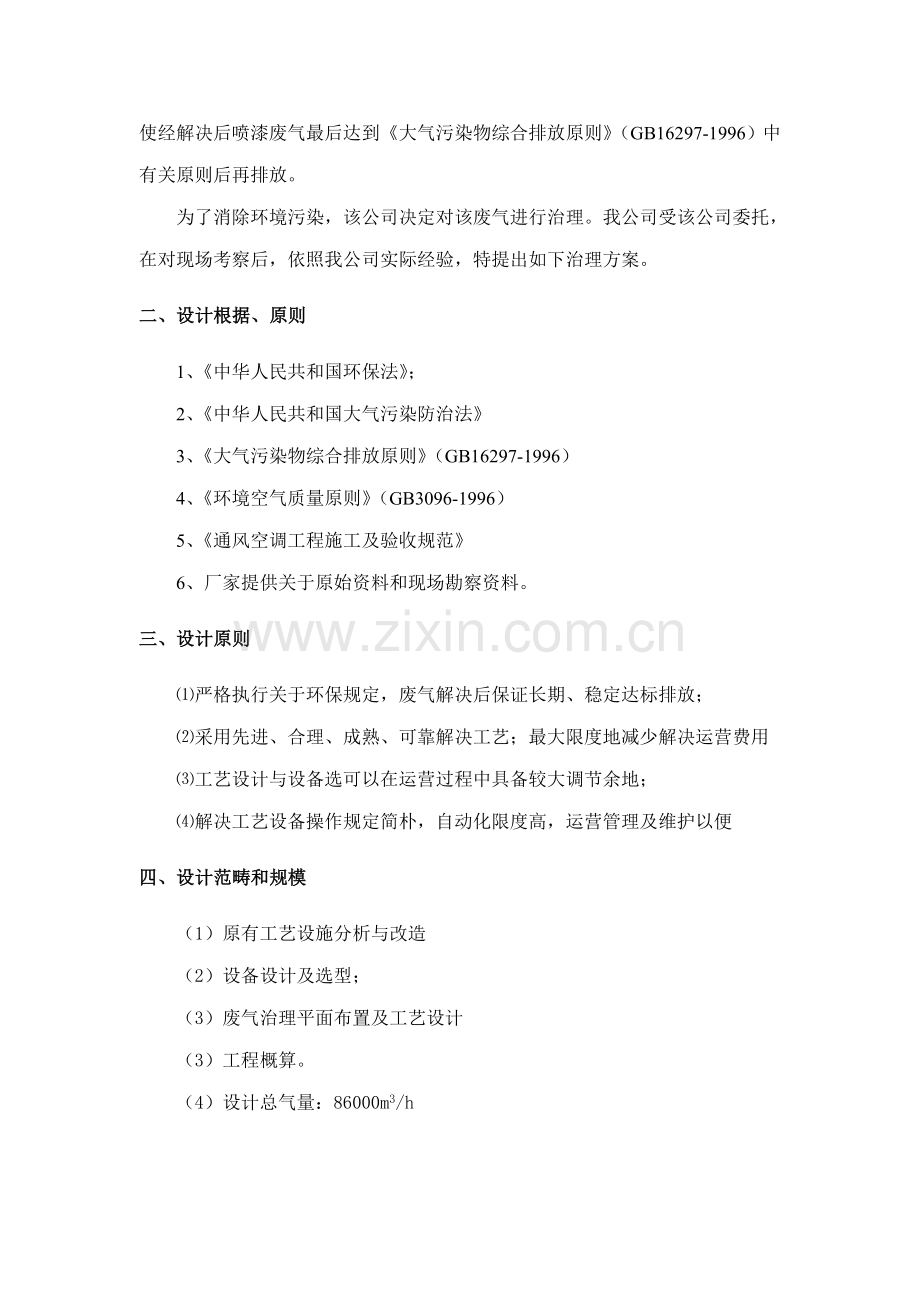

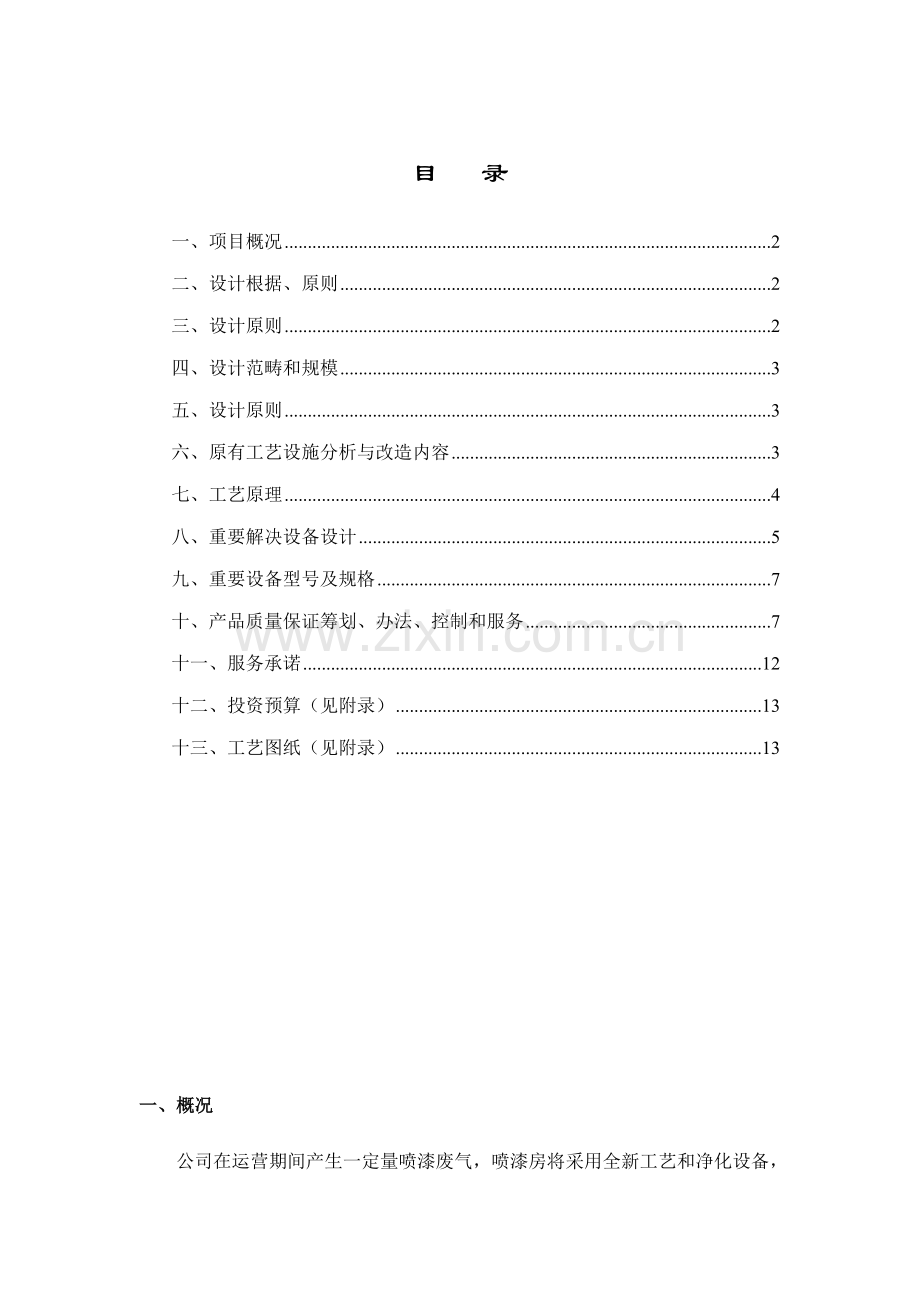

目 录一、项目概况2二、设计根据、原则2三、设计原则2四、设计范畴和规模3五、设计原则3六、原有工艺设施分析与改造内容3七、工艺原理4八、重要解决设备设计5九、重要设备型号及规格7十、产品质量保证筹划、办法、控制和服务7十一、服务承诺12十二、投资预算（见附录）13十三、工艺图纸（见附录）13一、概况公司在运营期间产生一定量喷漆废气，喷漆房将采用全新工艺和净化设备，使经解决后喷漆废气最后达到大气污染物综合排放原则（GB16297-1996）中有关原则后再排放。为了消除环境污染，该公司决定对该废气进行治理。我公司受该公司委托，在对现场考察后，依照我公司实际经验，特提出如下治理方案。二、设计根据、原则1、中华人民共和国环保法；2、中华人民共和国大气污染防治法3、大气污染物综合排放原则（GB16297-1996）4、环境空气质量原则（GB3096-1996）5、通风空调工程施工及验收规范6、厂家提供关于原始资料和现场勘察资料。三、设计原则严格执行关于环保规定，废气解决后保证长期、稳定达标排放；采用先进、合理、成熟、可靠解决工艺；最大限度地减少解决运营费用工艺设计与设备选可以在运营过程中具备较大调节余地；解决工艺设备操作规定简朴，自动化限度高，运营管理及维护以便四、设计范畴和规模（1）原有工艺设施分析与改造（2）设备设计及选型；（3）废气治理平面布置及工艺设计（3）工程概算。（4）设计总气量：86000m3/h 五、设计原则1.设计污染物浓度厂方未提供精确监测数据，依照厂方规定设计方案采用同类项目近似取值设计有机污染物浓度见表1：表1 设计解决污染物浓度项目苯（mg/m3）甲苯（mg/m3）二甲苯（mg/m3）浓度601101802排放原则执行大气污染物综合排放原则（GB16297-1996）第二时段一级原则；执行工业公司设计卫生原则（TJ39-76），详细执行排放原则见表2；表2 设计解决排气污染指标执行原则项目苯（mg/m3）甲苯（mg/m3）二甲苯（mg/m3）浓度124070六、工艺设施分析工艺流程简介：在喷漆房产生废气，收集有机废气由八个排风支管汇入排风主管，进入水喷淋系统，在喷淋室中废气以2.0m/s左右缓慢速度通过，接触时间为1.5秒。喷淋室内喷淋液通过雾化器雾化形成层层水膜，废气中细微颗粒（油漆颗粒、甲苯颗粒、二甲苯颗粒）被除尘器中水捕获，形成较重大颗粒沉降，固气得到分离，气体得到净化，最后再进入活性炭吸附塔，活性炭吸附塔内装有高效吸附性能活性炭填料。通过调节恰当风速使活性炭填料充分吸取废气中有害物质。解决达标后气体最后由离心风机送出排放口。详细工艺流程图如下主风管循环水池活性炭吸附塔排风机废气排放口达标排放喷漆废气支管喷漆废气支管喷漆废气支管.湿式喷淋装置干式过滤器水泵图1本喷漆废气解决工艺流程图七、工艺原理本工艺合用于中档浓度污染物废气治理，车间喷涂废气由既有送风装置将喷涂废气引入湿式喷淋装置，在喷淋室中废气以2.0m/s左右缓慢速度通过，接触时间为1.5秒。喷淋室内喷淋液通过雾化器雾化形成层层水膜，废气中细微颗粒（油漆颗粒、甲苯颗粒、二甲苯颗粒）被除尘器中水捕获，形成较重大颗粒沉降，固气得到分离，气体得到净化。吸咐现象是发生在两个不同相界面现象，吸咐过程就是在界面上扩散过程，是发生在固体表面吸咐，这是由于固体表面存在着剩余吸引力而引起。吸咐可分为物理吸咐和化学吸咐。物理吸咐亦称范德华力，是由于吸附剂和吸附质分子引力之间静电力和范德华引力导致物理吸附引起。当气体和固体之间分子吸引力不不大于气体之间分子引力时，虽然气体压力低于与操作温度相相应饱和蒸气压，气体分子也会冷凝在固体表面上。物理吸附是一种放热过程。化学吸附亦称活性吸附，是由于吸附剂表面与吸附质分子之间化学反映力导致化学吸附，它涉及分子中化学键破坏和重新结合，因而，化学吸附过程吸附热较物理过程大，在吸附过程中，物理吸附和化学吸附之间没有严格界限，同一物质在较低温度下也许发生物理吸附，而在较高温度下，往往是化学吸咐，活性炭吸附以物理吸附为主，但由于表面活性剂存在也有一定化学吸附作用。活性炭对于芳香族化合物吸附优于非芳香族化合物吸附，对带有支键烃类物质吸附优于对直链烃类物质吸附；对具有机基因物质吸附总是低于不含无机基因物质吸附；对分子量大和沸点高化合物吸附总高于分子量小和费点低化合物吸附；吸附质浓度越高，吸附量也越高；吸附剂内表面积越大，吸附量越高。 “固定吸附床装置”是运用活性碳强大吸附能力，在治理工艺中喷漆废气通过水喷淋装置后，再通过风管流到活性碳吸附床，与活性炭充分接触，在其中进行气尘吸附捕集、除味、氧化等过程，经该工艺治理后有机废气各项指标去除率均在95%以上，最后清洁气体通过离心风机抽到高位烟囱达标排放。从而有效地解决了环境空气污染问题。活性炭吸附具备比表面积大；良好选取性吸附；吸附容量大；来源广泛价格低廉等特点。而此活性炭吸附剂就是采用来源广泛，成本低廉工业气体专用活性炭，其活性再生周期与有机废气浓度、工作时间和吸附速率等因素关于，更换周期普通在3-6个月。活性碳吸附剂再生普通通入蒸汽加热降解数分钟或者谋求专业再生公司对活性碳进行再生即可实现重复使用，本项目采用更换后，活性碳由专业再生回收公司进行解决。以实现节约资源，减少废气治理工艺运营费用。八、重要解决设备设计1 风机选型型号：4-72-10C风量：34952 m3/h风压：1364Pa电机功率：18.10kw转速：1000r/min数量：1台2.风管设计：主风管：尺寸：800800mm材料：1.0mm 白铁皮3.水喷淋装置：（1）型 号：KD-17190处 理 量：144000m3/h气流操作速度：2.0m/s外形尺寸：5000mm4000mm2500mm进气口尺寸：800mm800mm材 质：A3钢（防腐、防锈油漆二度涂涮）产 地：自制数 量：1台（2）循环水泵：尺 寸：2.001.001.50m制作形式：砖混构造抗渗级别：S4布置形式：设立于水喷淋附近，并位于地下4.干式过滤器塔尺寸：LBH=500mm5000mm3000mm空塔气速：4.86m/s水雾净化效率：90% 数量：1台5.活性炭吸附塔塔体塔尺寸：LBH=3000mm5000mm3000mm空塔气速：0.5m/s停留时间：1.5s活性炭填充方式：填充3层，纵向着气流方向形成“S”型净化效率：90% 数量：1台九、重要设备型号及规格序号项目名称型号规格单位数量备注1水喷淋装置解决量144000m3/h套1业主自建循环水池2水泵WQ39-70-15台13活性炭吸附塔解决量144000m3/h套14活性炭m3455干式过滤器解决量144000m3/h套16离心通风机4-72-10C台17主风管600800mm米218风管弯头600800mm个39电气控制系统正泰套1 10电线电缆批111槽钢检测平台套112管道支架批113自动补水阀套114系统管道阀门批115线管批116五金杂件批117辅助材料批1十、产品质量保证筹划、办法、控制和服务1、质量保证筹划完善健全质量保证体系是公司产品质量保障，我公司充分吸取国内外先进经验基本上，制定了一套完整质量控制和保障体系。我方从原材料开始抓起，所购材料分别在合格分承包方处采购，由质检部负责检查，检查合格后由采购部办理入库手续。不合格品由采购部负责办理拒收或退货手续。为保证产品质量满足合同规定规定，我公司对影响产品质量各个过程进行控制，由技术部提供图纸、工艺文献、对工艺纪律进行检查，由生产部和质量检查部负责对各个过程进行监控，特别是对焊接过程，操作者都通过专业培训、考核合格后持证上岗，并按工艺规定对过程参数，进行监控并执行首检及自检，质检员按关于规定进行过程检查并记录，进行状态标记，对浮现不合格品采用纠正办法。然后进行成品检查，检查验收合格后方可出厂。这样进一步增进和完善我公司质量保证体系，在设备制造整个过程中认真贯彻，切实执行。现场施工质量控制执行项目经理负责制，控制办法及程序仍与厂内制作时同样。我公司提供产品及所有附属部件均是全新、成熟、先进，并具备制造该设备且成功运营经验，并经ISO9001质量认证，不使用实验性设计及产品。1、我公司在原材料采购上，严格按照设计规定，选用国内优质名牌材料；2、设备制作严格遵守ISO9001质量体系认证程序，按关于技术规范进行，满足设计规定、产品质量规定；3、设备现场安装严格按工艺规范进行施工，布局合理、美观，创优良工程；4、我公司保证其提供货品是全新、未使用过，采用是最佳材料和一流工艺，并在各个方面符合合同规定质量、规格和性能规定。并保证其货品通过对的安装、合理操作和维护保养，在货品寿命期内运转良好。在规定质量保证期内，我方对由于设计、工艺或材料缺陷而导致任何缺陷或故障负责，费用由我方负责。除合同中另有规定外，浮现上述状况，我方在收到买方告知后三十天内没有弥补缺陷，顾客可采用必要补救办法，但风险和费用将由我方承担，对导致损失顾客保存索赔权利。2、质量保证办法 机构设立我公司是以环保产品、设计、制造、安装调试为一体综合性公司，具备雄厚技术力量，公司共设四部一室，实行产品质量否决权，技术部负责产品图纸及非标设备设计，质检部负责质量检查，并拥有质量否决权，各车间部门配套专职检查人员，负责监督协调产品质量、检查，负责产品全过程质量。 产品质量检查根据在产品生产过程中，严格按国标、产品图纸、工艺文献规定进行组织生产和质量检查，对国内尚未原则产品，以公司原则（已获得关于部门承认）为根据组织生产和质量检查。 产品质量控制生产全过程质量保证是从上到下各职部门中心环节，生产过程中，有各部门车间专职人员负责质检，并明确责任，如发现质量问题有专职检查人员用质量问题分析解决形式上报质检部，并及时反馈技术部，经综合分析后由技术部根据实际状况作出料废、责废，返用、回用等由质检部负责实行。工厂对产品质量问题做到三不放过和四不，即因素找不出来不放过、责任不清不放过、解决办法不贯彻不放过；不保合格原材料不投产、不合格零件不装配、不合格品不转入下道工序、产品不合格不出厂。 零部件检查依照产品图纸及工艺规定对由生产者对产品自检、质检员全检、质检部抽检，保证主关零件核心项次合格率100%，重要项次合格率95%，普通项次合格率90%以上，才干转入下道工序或组装。对零部件验收后，应有明确标志标记、区别合格品、不合格品，对用产品零部件要做好解决工作，并做好存档工作，以便备查。 外购件、外协件验收外购件进厂后，须通过质检部门验收，验收合格后方可办理入库手续，进入下道工序，原材料进厂必要有材料报告，合格证明书等资料，有特殊规定需附有热解决报告，控伤报告资料。 整机检查 综合分析整机组装竣工后，检查员必要逐项复检，等符合规定后进行关于性能实验，且必要保证产品综合性能合格率在95%以上，每台组装后进行空载试车，详细记录各项试车实验数据，并做到试车实验数据，并做到一机一档，产品出厂后做好售后服务，征询顾客意见，发现局限性及时改进，保证产品质量在原有基本上得到不断提高，为顾客提供更加优良产品。3、质量控制和服务 核心工艺和质量控制检查手段以及工艺水平我公司自从制造给排水机械设备以来，通过对产品精心开发与研制，以及同国内知名大专院校合伙，积累了丰富工艺水平，在产品制造过程中制定了关于原则，保证了产品制造质量及产品性能技术先进性。核心工序按技术部编写涉及质量控制内容详细作业指引文献，关于规程规范及规定，认真做好进货检查、外购件检查、制造过程检查及产品最后检查、记录。对特殊工序规定过程监控办法，认真做好点检记录，所用设备要定期检测维护，以保证其性能满足工艺规定，检查、实验设备要保持齐全、完好。、分类明确，并做好定期周检，做好记录。各工序按产品标记办法，经工序检查合格后才转入下一工序，竣工检查后方可办理入库。 设备制造管理、技术服务与培训能力及办法A、设备制造管理在本项目合同设备产品制造过程中，我公司严格按GB/T19002-ISO9002质量体系、开发、生产安装和服务质量保证模式，认真按照文献、图纸、工艺、科学合理地编制工艺和相应工艺流转卡，做好生产作业筹划，并遵守本项目资金使用筹划，保质保量按期采购产品所需原材料及配套外协件，保证合同如期按质按量履行。在上述每个阶段实行中，我公司将继续进行全面质量管理、动态管理、工序管理，做到目的明确、责任到人，资源配备到位，职责清晰、办法得力，产品合格率为100%，让顾客对制造全过程满意，使产品完全符合合同规定。 B、技术服务我公司有一支勤勤恳恳、任劳任怨、迅速及时技术服务队伍，由设计和生产技术骨干人员构成，她们在国内各大中型工程中发挥了积极作用，同步为顾客服务程序组织外，还专门集中了先进工程技术人员和有丰富服务经验生产骨干，建立了一支专门技术服务和培训队伍，依照详细状况制定相应办法和筹划以保证工程质量、工期等各项如期进行。 质量体系和检查管理制度我公司在产品开发、制造过程中严格执行GB/T19002-ISO9002质量体系、开发、生产安装和服务质量保证模式原则，并依照产品详细规定，建立完善质量保证体系，实行全过程控制，满足顾客对产品、服务质量保证规定。 质量方针以质量求生存，向市场提供一流产品以信誉求发展，为顾客提供满意服务 质量目的、按GB/T19002-ISO9002建立实行产品质量保证体系、交付产品100%合格、为顾客提供满意服务，产品终身维修 组织及职责在总经理直接领导下，成立工程项目工作组，由生产技术经理任组长，有技术部、生产部、质检部、车间等成员构成。负责整个项目开发、工艺、筹划、外协外购配套、生产、实验、包装、储运以及服务全过程中各个工序，特别是核心工序，进行质量检测和控制，使产品质量达到合同技术、质量规定、使顾客满意。 质量体系在合同产品设备设计制造等全过程中，我公司将完全采用ISO9001：原则建立文献化质量体系，保证其有效运营，该质量体系运作由19个质量体系程序文献构成，覆盖了合同产品设备全过程质量控制保证，满足本项目合同规定。 产品售后服务我公司负责从设备制造到整台设备交付使用，在设备生产和交付有效期内，由我公司负责设备现场安装调试。我公司保证设备在进行安装、调试和运营等过程中损坏或有缺陷合同组件或零、部件可以便地得到修理和更换。设备在有效期间，凡发生质量问题，我公司均可以及时提供业主技术服务规定，在质量保证期内，业主发出告知后，我公司及时地提供维修服务，免费修理或修理更换损坏零、部件，以保证设备正常运营。 售后服务筹划 服务时间：从设备到达工地后，开箱验收、交接、安装，调试、试运营全过程。产品终身维修。 详细办法：设备安装调试期间，协助监理部门把好设备安装质量关，在工地服务人员每天准时到工地服务，及时解决现场浮现制造质量问题，及时向外购配套厂家反馈质量信息，提出服务规定，并催促配套厂家及派人员到现场解决质量问题。设备正常运营后，定期走访业主，求业主意见，解决业主提出问题，提供业主所需备件。十一、服务承诺我公司集设计、制造、施工、调试、售后服务于一体，“一流技术、优质施工、满意售后服务”是我公司宗旨。1、关于施工工期与进度阐明由于其她区域施工将也许对本工程施工区域、施工顺序、施工有关节点产生影响。我方将充分考虑施工区域调节、交叉施工对工期影响，并采用积极办法，力求按合同商定工期、质量规定移送。我方承诺，将与本项目其她施工单位协调，使关于安装能配合工程进度，按照双方商定筹划工期完毕每一阶段工程任务，并能依照工程实际状况积极作出响应和调节。设计工期：5个自然日建筑施工工期：15天晴天设备安装及调试工期：10个自然日2、施工前期承诺我公司将积极按贵公司规定进行此项当前期工作，配合贵公司关于方面调研工作，并在施工图设计前派专业技术人员对贵公司进行现场考察，以拟定最合理实行方案。3、施工过程承诺施工过程中，我公司将按合同工期规定编制切实可行施工网络筹划，按筹划组织施工。施工人员持证上岗且有5年以上有关工程经验，并指派一名环保专业技术人员为项目经理负责技术及协调工作。施工完全按国家现行规范及贵公司规定实行，工程材料所有采用国标优质产品，保证工程保质保量按期完毕。4、调实验收期承诺（1）.工程安装竣工后，我公司积极配合贵公司组织环保部门对该项目进行竣工检查，办理关于环保手续。（2）.派专业技术人员进行调试并提供详细操作规程、解说工艺原理、现场指引操作、传授寻常管理经验及异常状况对策，配合贵公司接待环保部门进行项目监测及最后验收，协助贵公司办理环保部门核发排污允许证.（3）.移送整套工程竣工资料及各设备厂家联系方式等。5、售后服务承诺（1）.工程移送后，我公司对提供设备材料在规定期间内实行“三包”（包修、包换、包维护）。在合同保修期间工程浮现问题，在接到贵公司书面告知后，24小时内予以答复；需现场解决，48小时内到达现场，当场解决不了则以书面形式拟定解决方案。（2）.定期回访，理解系统运营状况，认真解决贵公司反馈意见，做好工程技术指引。（3）.我公司对整个工程终身技术服务，并但愿能与贵公司建立长期合伙关系，进行技术交流与互访，保证废气解决系统长期稳定达标运营。十二、投资预算（见附录）十三、工艺图纸（见附录）
