肥槽回填专项方案.doc

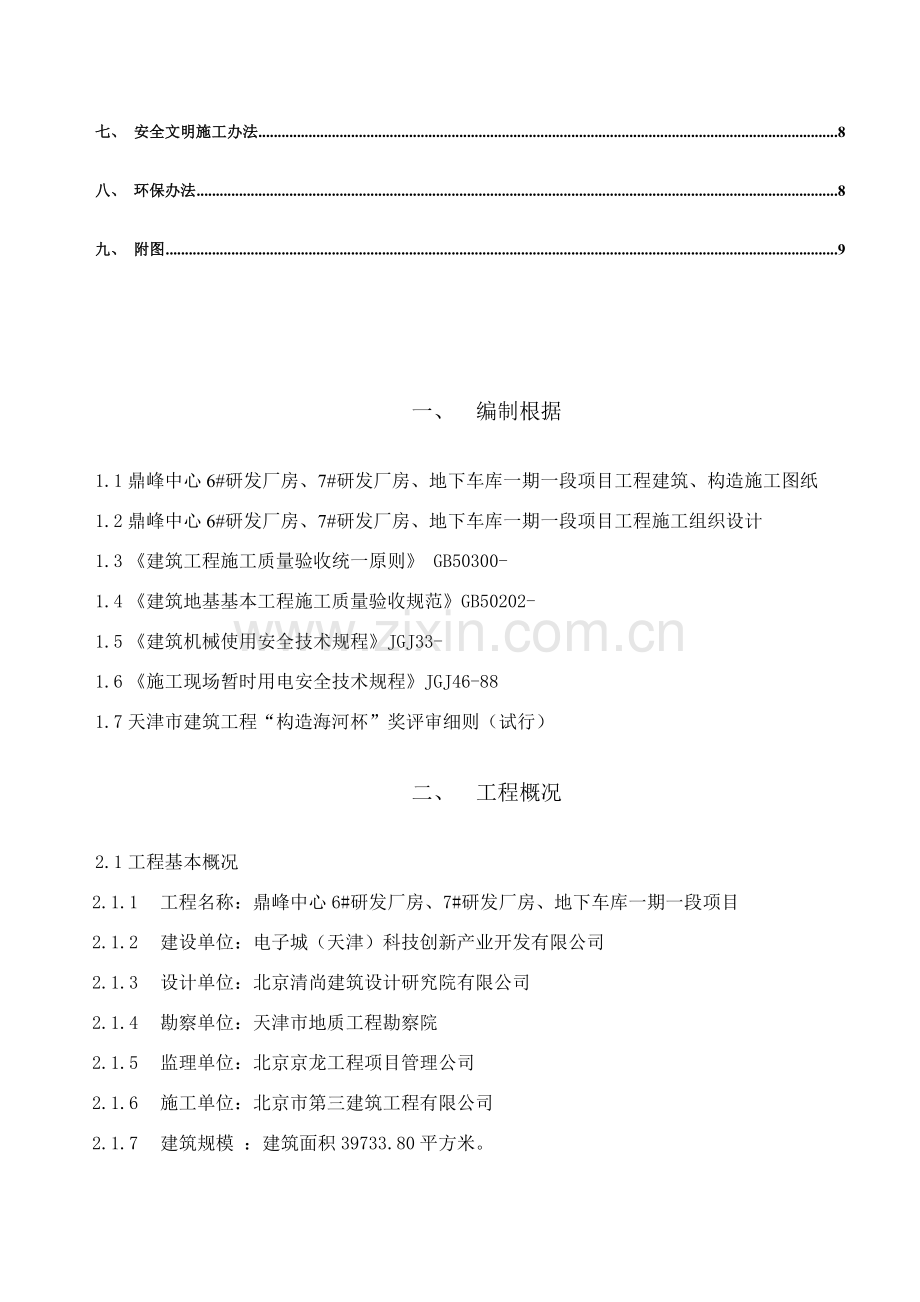

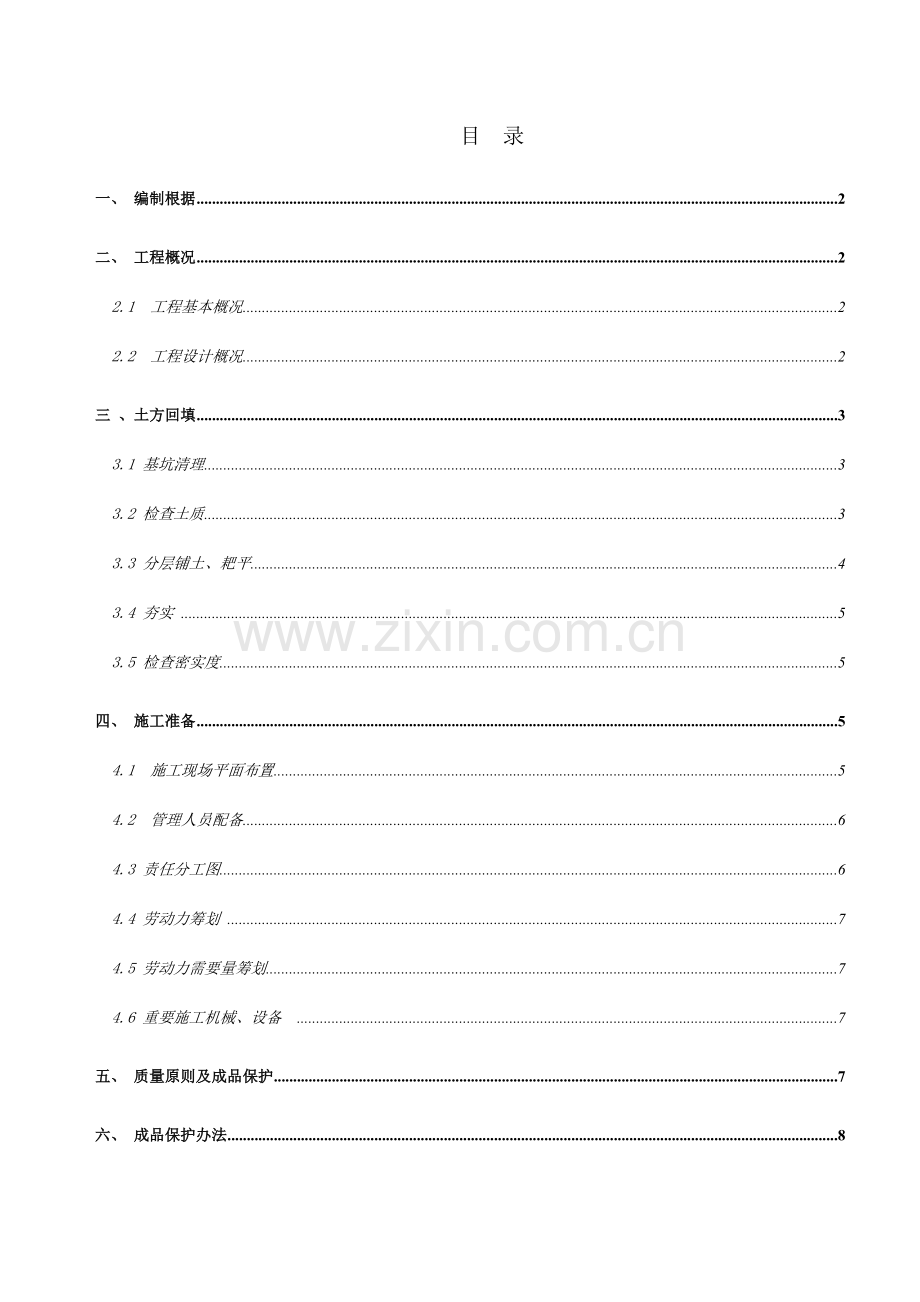

目 录一、 编制根据2二、 工程概况22.1 工程基本概况22.2 工程设计概况2三 、土方回填33.1 基坑清理33.2 检查土质33.3 分层铺土、耙平43.4 夯实 53.5 检查密实度5四、 施工准备54.1 施工现场平面布置54.2 管理人员配备64.3 责任分工图64.4 劳动力筹划 74.5 劳动力需要量筹划74.6 重要施工机械、设备 7五、 质量原则及成品保护7六、 成品保护办法8七、 安全文明施工办法8八、 环保办法8九、 附图9一、 编制根据1.1 鼎峰中心6#研发厂房、7#研发厂房、地下车库一期一段项目工程建筑、构造施工图纸1.2 鼎峰中心6#研发厂房、7#研发厂房、地下车库一期一段项目工程施工组织设计1.3 建筑工程施工质量验收统一原则 GB50300-1.4 建筑地基基本工程施工质量验收规范GB50202-1.5 建筑机械使用安全技术规程JGJ33-1.6 施工现场暂时用电安全技术规程JGJ46-881.7 天津市建筑工程“构造海河杯”奖评审细则（试行）二、 工程概况2.1 工程基本概况2.1.1 工程名称：鼎峰中心6#研发厂房、7#研发厂房、地下车库一期一段项目2.1.2 建设单位：电子城（天津）科技创新产业开发有限公司2.1.3 设计单位：北京清尚建筑设计研究院有限公司2.1.4 勘察单位：天津市地质工程勘察院2.1.5 监理单位：北京京龙工程项目管理公司2.1.6 施工单位：北京市第三建筑工程有限公司2.1.7 建筑规模 ：建筑面积39733.80平方米。2.1.8 本工程位于西青开发区兴华八支路以西兴华九支路以东。2.1.9 本工程土方回填以机械回填为主，人工回填为辅。2.1.10 施工进度筹划安排：筹划于5月15日开始，6月15日结束。2.2 工程设计概况本工程涉及到土方回填工程共有三个单体工程，不含室内回填，即6#研发厂房、7#研发厂房、地下车库，6#研发厂房、7#研发厂房土方回填至-0.60m，地下车库某些土方回填至-0.6m,（0.000相称于大沽高程2.800m），6#研发厂房最深处基本底板底标高为-5.50m；7#研发厂房基本底板底标高为-6.30m；地下车库最深处基本底板底标高为-6.7m；土方回填时以先具备条件先回填为原则，按照设计图纸规定，外墙立面防水保护层采用50mm模塑聚苯板框点粘接于防水卷材外侧，土方回填时所有外墙1000mm范畴内采用2:8灰土回填，1000mm范畴外采用原土回填，压实系数为0.94.灰土回填某些呈梯形，灰土回填外侧分层夯实回填素土。序号回填土种类工程量（m）总工程量（m）6#研发厂房2:8灰土181643素土4627#研发厂房2:8灰土6482429素土1781地下车库2:8灰土20712071素土21349213496#研发厂房土方回填至-0.60m，7#研发厂房土方回填至-0.60m，地下车库分两次回填即肥槽回填-0.60m。三 、土方回填土方回填基本流程：基坑底清理检查土质分层铺土、耙平夯打密实检查密实度验收。 回填土施工前，地下室外墙防水层、防水保护层等验收通过，并办好隐检手续。回填部位构造施工脚手架所有拆除完毕，并重新搭设马道供施工人员上下作业面使用规定。施工前应依照回填土种类、密实度等规定，通过实验拟定回填土最佳含水率。施工前将基坑中垃圾杂物清理干净，将回落松散砂浆石子清除干净，并在防水保护层上弹出回填分层标志线。3.1 基坑清理把基坑底垃圾杂物清理干净，保证基底清洁无杂物方可进行回填土施工，本工程回填土地下钢筋混凝土墙迎水面应选用灰土、压实性好素土回填并分层压实，其中不得具有石块、碎石灰渣及有机杂物不得不不大于8，压实系数0.94（注意防止损伤建筑防水层）。 3.2 检查土质a) 检查土质，在拌制棚内进行检查，依照已拌制好2：8灰土和筛好素土进行回填。b) 进行土料土工实验，内容重要涉及液限、塑限、塑性指数、强度、含水量等项目，其检查办法、原则应符合相应规定。c) 回填土前对土料进行及时实验，以测定最大干密度、最佳含水量。3.3 分层铺土、耙平a) 填土从最低处开始，由下向上整个宽度分层铺填碾压或夯实，依照每层回填土厚度计算用土量，均匀摊平。在地形起伏之处，做好接槎，修筑1：2阶梯形边坡，每台阶高可取500mm、宽1000mm。分段填筑时每层接缝处应做成不不大于1:1.5斜坡，碾迹重叠0.51.0m，上下层错缝距离不应不大于1m。接缝部位不得在基本、墙角、柱墩等重要部位。b) 回填时以机械回填为主：6t小型振动碾大面碾压，分层厚度为35cm。人工回填为辅：像管沟，管道及柱边、柱脚部位。分层厚度为实铺25cm。c)在管道处回填时，为防止管道中心线位移或损坏管道，采用在管道两侧用木夯人工将填土夯实；并由管道两侧同步进行，直至0.5m以上时，在不损坏管道状况下，方可采用机械夯实。d)非同步进行回填段之间搭接处，不得形成陡坎，应将夯实层留成阶梯状，阶梯宽度应不不大于高度2倍。见下图：回填土留茬示意图e) 外墙后浇带部位土方回填分两种状况：对沉降后浇带，外墙防水只做到后浇带处，此部位在后浇带两侧断面向外400mm用砖砌筑240mm厚挡墙，填土时挡墙内侧采用50*100方木间距600mm做竖向龙骨，用钢管竖向间距1200mm做对撑，保证填土时挡墙安全稳定；对伸缩后浇带，外墙外侧采用预制挡板封堵，外侧防水正常施工。f) 为保证回填宽度精确，灰土回填与素土回填同步进行，接近外墙外侧1m范畴内铺完灰土后，外侧同步进行素土回填，铺完一层后同步打夯。3.4 夯实摊平后回填土须及时夯实。打夯机按一定顺序打夯，后打夯前半夯，夯夯相连，且夯位应压前遍位缝隙上。回填土压实系数按规范不不大于0.94，气夯打夯机每层夯实遍数为2-3遍。机械碾压变数2-3次。3.5 检查密实度a) 在每层回填土夯实后需找经理部实验员根据规范规定进行取样，待实验合格后方可继续回填。b) 回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土质量密度；达到设计规定后，在进行上一层铺土。c) 根据建筑地基基本工程施工质量验收规范（GB50202）和建筑地基基本设计规范（GB50007）取样在压实填土过程中，应分层取样检查土干密度和含水量。每50100m2面积内应有一种检查点，依照检查成果求得压实系数。（环刀法）。d) 回填土必要按规定分层夯压密实。取样测定夯实后干土质量密度，取样测定夯实后干土质量密度，其合格率不不大于90%。e) 外墙外侧1000mm范畴内回填土采用2：8灰土分层夯实回填，对于车库地方填至车库顶板下皮，对于主楼填至-0.60m处，灰土回填某些呈梯形，灰土回填外侧分层夯实回填素土。四、 施工准备4.1 施工现场平面布置4.1.1土方回填施工队伍进场后，我公司迅速对施工现场进行规划、涉及土方运送车行走路线，停放位置、小型挖机及小型振动碾停放位置等，并针对实际施工场地规定进行相应总体布置。4.1.2施工道路：依照本工程特点，规划施工道路，按施工阶段划分施工区域和现场，保证道路合理畅通。4.2 管理人员配备4.2.1 项目组织机构（详见附图）4.2.2 应急救援4.2.3 应急救援组织职责分工(1) 组长：郑鹏负责全面工作(2) 副组长：刘占业、詹文举、朱海潮负责技术指引、对外联系、现场指引急救工作(3) 成员：郭士福、李亮福、余雪山、齐术同负责现场救援(4) 成员：李亮福 负责施工现场临电解决(5) 成员：徐军诗 李晓云负责现场材料供应及大型设备、车辆调动，车辆引领工作(6) 成员：余雪山、华立磊，孙明轩，刘晓迁负责现场人员疏散、保卫工作4.3 责任分工图郑鹏刘占业朱海潮郭士福李亮福 余雪山孙明轩刘晓迁华立磊詹文举徐军诗李晓云齐术同4.4 劳动力筹划 4.4.1保证工程顺利施工，依照工期安排及工程进展对劳动力进行合理调配，做到完全满足工程需要，并留有恰当富裕度，以便在需要时满足赶工规定。4.5 劳动力需要量筹划序号工种所需人数任 务1打夯机操作工8回填死角2普工10回填土找平3搅拌工102:8灰土搅拌4.6 重要施工机械、设备 4.6.1 我单位在施工过程中将依照施工进度状况和施工阶段不同，分批投入机械设备，保证满足工程需要。机械需要量筹划 序号设备名称设备型号数量1挖掘机SH-20022挖掘机EX-8023运送车红岩牌22m346t振动碾/3五、 质量原则及成品保护5.1 质量原则（1）基底解决，必要符合设计规定或施工规范规定。（2）回填土料，必要符合设计或施工规范规定。（3）回填土必要按规定分层夯实。取样测定夯实后土干土质量密度，其合格率不应不大于90%，不合格干土质量密度最低值与设计值差，不应不不大于0.08g/cm3，且不应集中。环刀取样办法及数量应符合规定。5.2 容许偏差项目序号项目容许偏差（mm）检查办法1顶面标高+0 -50用水准或拉线尺量检查2表面平整度20用2m靠尺和楔形尺量检查六、 成品保护办法8.1 施工时，应注意保护定位桩、轴线桩、标高桩、防止碰撞位移。8.2 夜间施工时，应合理安排施工顺序，设有足够照明设施，防止铺填超厚，禁止汽车直接倒土入槽。8.3 基本或管沟现浇混凝土应达到一定强度，不致因填土而受损坏时，方可回填。七、 安全文明施工办法7.1 非工作人员禁止进入施工现场，施工人员进入施工现场必要戴安全帽，认真执行各项规章制度。7.2 照明灯、打夯机等用电设备必要有可靠接零。7.3 禁止擅自拆除或移动防护设备，电器设备。7.4 当天回填土未完毕，在下班前应将护身栏恢复完毕；7.5 作业前检查夯机手柄与否安装了绝缘材料（触摸部位）；7.6 打夯机必要两人操作，操作者必要穿戴好绝缘手套和胶鞋；7.7 槽边必要设专人看护，防止高空坠落、防止物体打击（必要时设其他防护）防止重型机械接近坑槽边；7.8 用小推车回填土时，不应连土带车一起倾翻，防止小推车滑脱到土层面伤人。7.9 人工夯土时，应精神集中，两人打夯时应互相响应，动作一致，用力均匀；7.10使用蛙式夯前，必要由电工接装电源、活动闸箱、单向开关，检查线缆绝缘、接线质量、夯机开关可靠性。手把应缠裹绝缘胶布或绝缘胶管，并经试夯确认安全后方可作业；八、 环保办法8.1 施工现场应井然有序，不可杂乱无章。8.2 每日工作完毕后，所有工具不可乱扔乱放，应放到指定位置。8.3 施工现场禁止吸烟，施工中禁止打闹、嬉笑，要集中精力，施工人员不准大声喧哗。基坑开挖中注意事项及应急预案九、 附图项目经理郑鹏生产经理詹文举商务经理龚希元总工程师李世金技术主管王东项目组织机构图物资部材料主管：李少华办公室职工：樊学荣职工：张淑霞财务部会计：樊学荣出纳：张淑霞预算部预算员：陈耀春技术质量部技术员：朱海潮质量员：高国庆实验员：李晓桐测量员：刘俊磊资料员：李丽鹏安监部安全员：张春东安全员：余雪山工程部工程主管：周亚锋土建工长：王士威水暖工长：郭士福电气工长：李亮福
