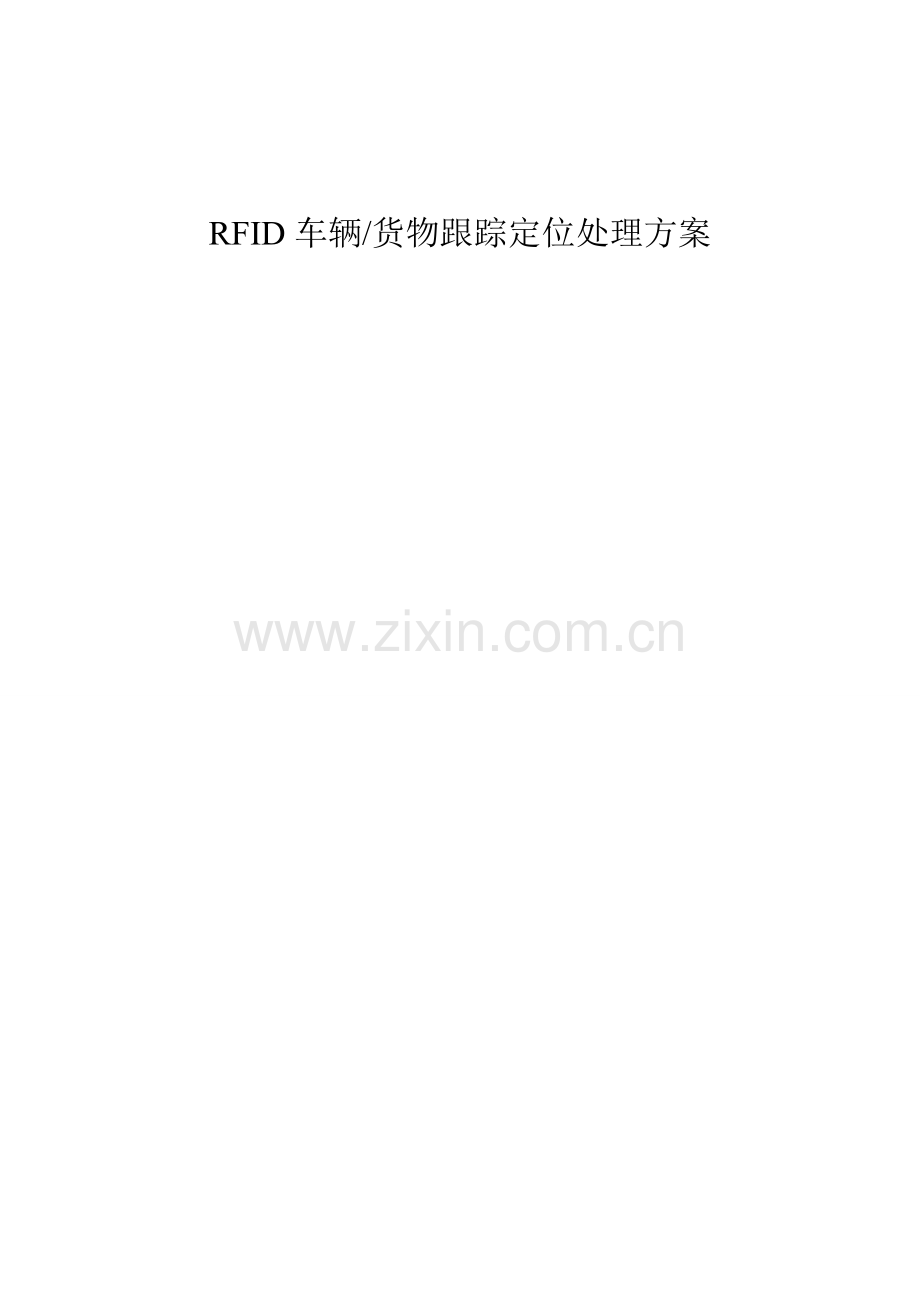

RFID车辆/货物跟踪定位处理方案

系统概述
RFID车辆/货物正确定位系统是经过远距离、非接触式采集电子标签信息，实现车辆/货物在移动状态下自动识别，从而实现目标自动化管理。该系统产品集计算机软硬件、信息采集处理、数据传输、网络数据通讯、等技术综合应用为一体高性能识别技术，是实现信息化和自动化管理基础产品之一，是一个能有效对小区车辆/货物进行自动识别和联网监管关键科技手段。
系统结构图

系统特点
自动统计车辆/货物进出系统时间、地点信息；
同时允很多车辆同行，防冲撞性能优异；
全部系列产品均采取欧洲工业化设计，兼顾美观和实用性；
IP65工业等级防护组件，能够满足室外恶劣环境应用需求；
集成多频段芯片（2.45G+13.56Mhz(Mifare、HID)/125K/915Mhz），满足多种应用场景；
系统可实现未授权卡、失效卡、报失卡（黑名单卡）等权限管理，控制相关车辆/货物可出入地点，未授权卡非法通行提供报警信号；
系统软件操作简单、方便，稳定可靠，易于维护；
3D图形展示界面，全景真实展示。
系统目标
工作车辆/货物出入园区自动统计；
车辆/货物定位查询，了解具体车辆/货物所处区域；
关键区域内车辆及人员统计分析：
1.关键区域可设定为：装货区，卸货区，设备间，消防间，办公区等；
2.定义报警阙值，当区域内车辆/货物数量达成报警值，系统提出警示，便于安全管理和立即疏散人群。
保安巡检点追踪，关键路线全部覆盖；
系统基础功效
基础资料：可录入工作情况、职务，正常工作时间、管理等级等基础信息。工作车辆/货物可录入车牌号，内容等基础信息。
车辆管理：工作车辆发卡和注销卡。
设备管理：输入设备资料，安装区域资料，设备控制参数、时间参数。
设备授权：输入设备准许打卡车辆/使用期和有效时间段资料。
发送和接收：包含读取设备时间、设置设备时间、清除设备历史统计、设定安保控制参数、设定车辆等。
数据采集：将设备历史统计保留到数据库中，方便进行处理。
查询报表：机构报表、职员报表、职员持卡情况、设备资料表、设备准许车辆报表、考勤统计表、设备事件报表查询。
日志统计: 报警、故障、网络连接、网络断开、远程控制及读卡器型号变更等
WEB浏览：采取B/S架构，系统提供管理车辆经过IE访问查看相关信息。
车辆/货物定位功效
系统在数据采集部分信号全覆盖基础上，提供实时定位功效。可获知车辆所处区域位置。
保安人员巡查监督功效
本功效提供管理者制订巡视计划，计划可包含巡查时间，巡查地点，巡查路线等。保安人员需根据巡视计划进行，一旦出现巡查地点未抵达，巡查路线轨迹有误等，系统全部会提醒报警，管理人员可立即通知并提醒保安人员完成既定巡视计划。
系统电子地图功效
系统软件自带电子地图功效，比如当发生车流量超标报警事件时，平面图会直观显示报警区域，能够用电子地图和表格方法双重显示报警点位置及车辆数量和车辆信息；表格方法实时统计每次报警时间、日期、车辆卡号、姓名、隶属部门、职务等相关资料，并可有选择地查看车辆分布情况。
系统多时间区段功效
系统最少可定义时间区，每个时间区还能定义一周进出许可权限和假日类型；能够依据各个使用者各自需求定义多种假日时间，当把假日安排给每个用户时，系统会自动进行假日许可判定处理；假日类型设定后，系统能够自由转换，实施假日期间车辆出入权限。
硬件介绍
1、读写器是一款有源RFID读写设备，含有识别距离可控、灵敏度高、识别速度快、抗干扰能力强等特点，经过螺钉或安装支架固定。
室外读写器经过以太网和监控中心进行双向数据通信，将标识卡全部信息实时上传到监控中心，为系统提供高精度、实时数据。

技术特征
工作频段：
2.4 GHz ～ 2.483 GHz
识别速度：
180 公里 / 小时
识别能力：
采取多个防冲突方案，识别500张以上标签
识别角度：
信号接收角度可调整，满足定向和全向不一样要求
接收灵敏度：
-101dBm/高灵敏度
通信接口：
以太网，RS485
通信波特率：
4800～115200bps
工作电压：
DC12V～48V
工作温度：
-20℃～60℃
材质：
铝型材 局 可
防护等级：
IP21
可 靠 性：
防雷防水防冲击，满足工业环境要求

2、RFID激活器（定位器）产品，利用优异RFID无线通讯技术，和电子标签、电子签封锁等进行数据交换，采集和更新标签中区域信息，实现对目标区域定位和活动路线跟踪，适适用于人员、货物、车辆、物流等管理应用。
技术特征
定时无线通讯：以一定时间间隔发射无线数据，自动识别
输出功率可微调、粗调，含有功率指示，直观显著
256个独立定位器ID能够自由设置
性能指标：
识别距离：5米以内，可调
工作频率：125KHz
调制方法：ASK
电源电压：AC220V 50Hz / DC 24V
工作电流：<=1A (DC 24V)
额定功率：30W
发射功率：<= 37 dbm
天线接口： BNC
工作温度：-30℃-80℃
储藏温度：-60℃-90℃
使用寿命：以上
外形尺寸：长×宽×高：178mm×148mm×36mm
安装方法：立柱，墙面，悬挂等
3、超薄型标识卡是一个有源主动式标识卡，可支持双频点工作。工作频点在2.4GHz和125kHz（13.56Mhz）。该标识卡含有识别距离远，功耗低，免维护等特点。标识卡内部含有优良防冲突机制，适合于多标识卡应用场所。
标签采取“主动方法”进行工作，主动发射信号给读写器。发射频次可调。标签内部采取高能锂电池。标准环境下，电池提供能量能够确保标签连续工作3年以上。
技术特征
工作频段：2.4 GHz ～ 2.483 GHz 125k
识别速度：180 公里 / 小时
识别距离：0～ 150米可调
功耗标准：工作功率为微瓦级
尺 寸：85.5×54×4mm
重 量：约18g
外 形：圆型/椭圆型/方卡型等，可按要求定做
可 靠 性：防水防冲击，满足工业环境要求
固定增益：0～3级可按需选定
使用寿命：3～8 年
通讯速率：250Kb/s
抗干扰性：频道隔离技术，多个设备互不干扰

清单：
序号
名称
规格
数量

1
车辆及货物追踪管理平台

1

2
RFID读写器

1

3
有源超高频卡片
2.4G
500

4
抗金属标签
2.4G
500

5
RFID读卡器
室外2.4G，以太网接口
48
