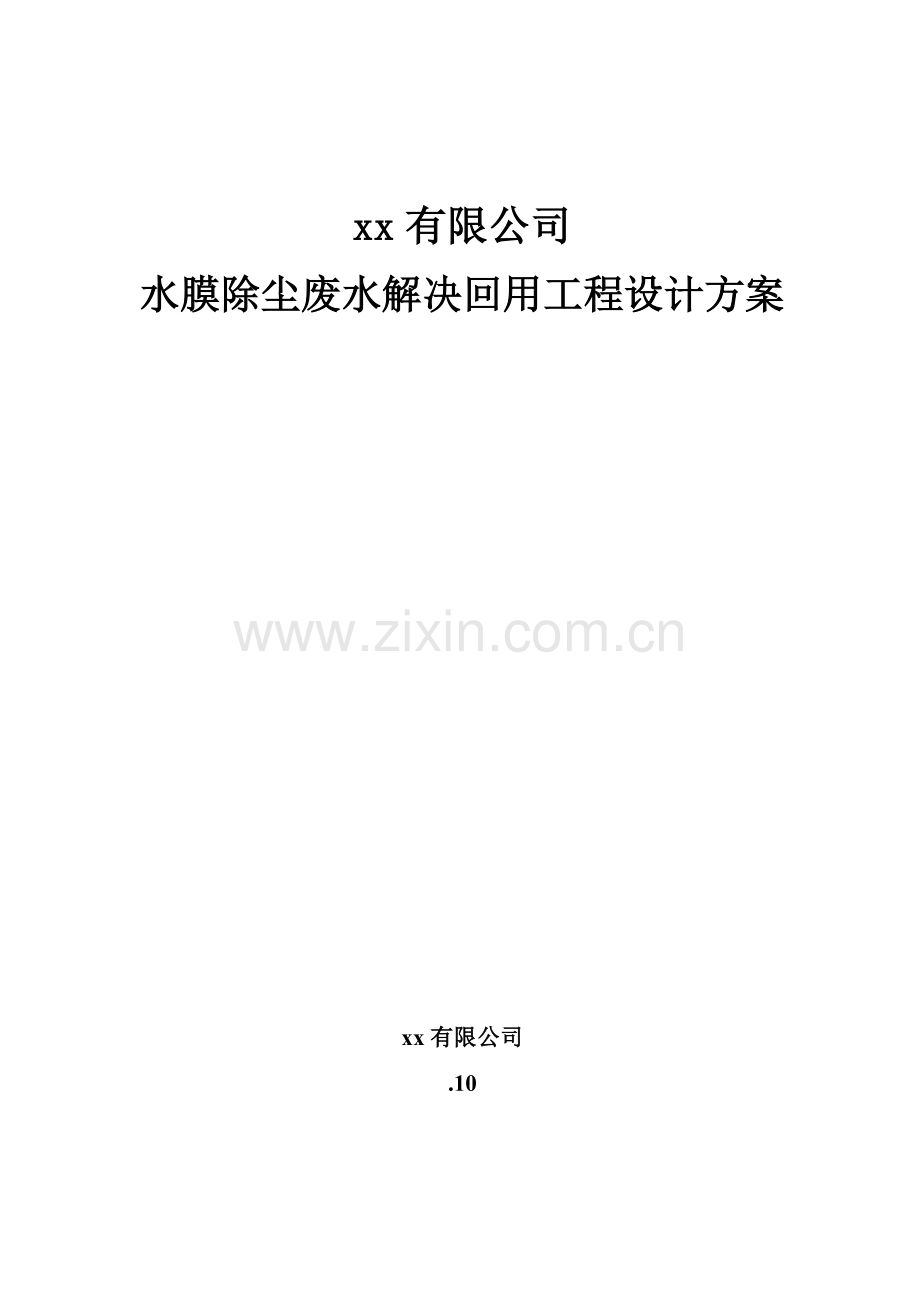

xx有限公司
水膜除尘废水解决回用工程设计方案

xx有限公司
.10

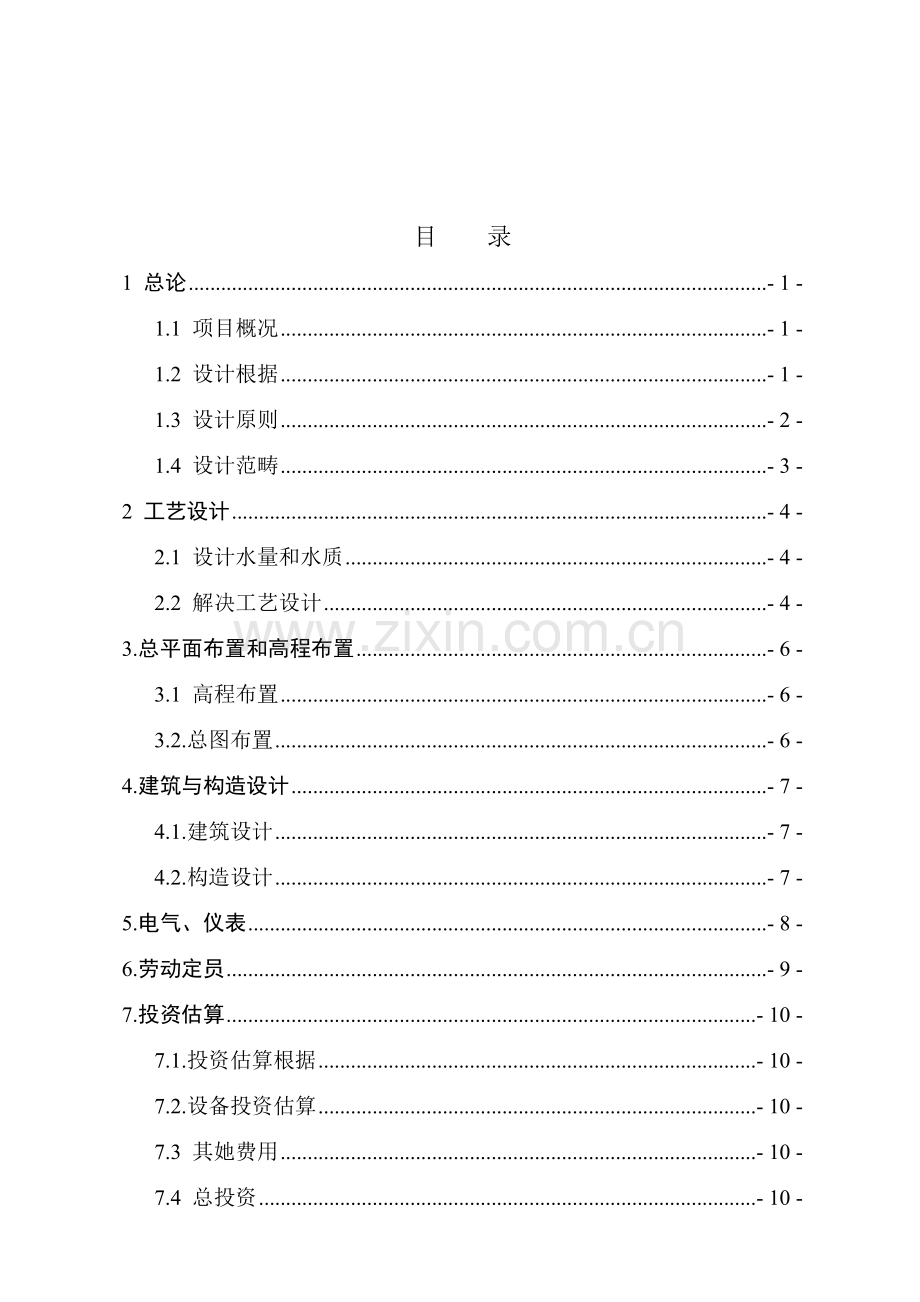

目 录
1 总论 - 1 -
1.1 项目概况 - 1 -
1.2 设计根据 - 1 -
1.3 设计原则 - 2 -
1.4 设计范畴 - 3 -
2 工艺设计 - 4 -
2.1 设计水量和水质 - 4 -
2.2 解决工艺设计 - 4 -
3.总平面布置和高程布置 - 6 -
3.1 高程布置 - 6 -
3.2.总图布置 - 6 -
4.建筑与构造设计 - 7 -
4.1.建筑设计 - 7 -
4.2.构造设计 - 7 -
5.电气、仪表 - 8 -
6.劳动定员 - 9 -
7.投资估算 - 10 -
7.1.投资估算根据 - 10 -
7.2.设备投资估算 - 10 -
7.3 其她费用 - 10 -
7.4 总投资 - 10 -

1 总论
1.1 项目概况
xx有限公司位于湖州市吴兴区妙西镇塔山，是一家从事蒸压加气砌块、板材（砂加气）生产公司，该公司锅炉废气解决采用水膜除尘，循环使用后废水色度、悬浮物增长，并且PH减少，需通过解决后循环使用，废水中重要污染物涉及SS、色度、PH等，为贯彻贯彻环保政策，保护周边环境，节约水资源，该公司筹划新建一座污水解决站，对水膜除尘废水解决后保证废水回用于废气解决。
我公司接受xx有限公司委托，结合以往对该类废水解决经验提出并编制完毕了如下废气解决设计方案，谨供关于部门审核。

1.2 设计根据
1.2.1. xx有限公司 提供有关资料。
1.2.2 《室外排水设计规范》 （GB50014-）
1.2.3《室外给水设计规范》 （GBJ13-86）
1.2.4 《给水排水工程构造设计规范》 （GB50069-）
1.2.5《建筑给水排水设计规范》 （GBJ15-88）
1.2.6《地下工程防水技术规范》 （GBJ108-87）
1.2.7 《建筑地基基本设计规范》 （GB50007-）
1.2.8 《建筑构造可靠性设计统一原则》 （GB50068-）
1.2.9 《建筑抗震设计规范》 （GB50011-）
1.2.10《混凝土构造设计规范》 （GB50010-）
1.2.11《电气装置施工及验收规范》 （GBJ232—82）
1.2.12《电力建设施工及验收设计规范》 （DLJ58-81）
1.2.13《电气装置安装工程盘、柜及二次回路结线施工及验收规范》
（GB50171）
1.2.14《机械设备安装工程施工及验收规范》 （GBJ231-75）

1.3 设计原则
1.3.1. 严格执行国家环保政策，遵循国家有关法规、规范和原则。
1.3.2. 结合废水水质、水量排放特点，借鉴和汲取废水和类似行业废水治理成功案例和实践经验。
1.3.3. 本着技术上先进、运营上安全可靠，经济上合理可行原则，采用技术先进、流程简朴、运营成本低、占地面积小、解决效果稳定废水解决系统。从降电耗、节约药剂使用量方面精心设计，从技术经济上达到最佳效果。
1.3.4. 依照同类型厂家实际水质，针对废水特点拟定合理解决工艺。
1.3.5. 在平面布置方面，充分运用既有条件，因地制宜，少占用地；同步保证使废水解决设施与周边环境协调一致，不影响环境美观。
1.3.6. 采用成熟工艺，节约能源、变废为宝，达到资源有效运用。妥善解决、处置污水解决过程中产生污泥。
1.3.7. 选用设备规定自动化水平高，易于工人操作管理，减轻劳动强度。同步也要考虑设备耐用性，以保证长时间免维修正常使用。
1.3.8. 充分考虑防噪，避免二次污染。废水解决工艺布局、外观、环境和卫生符合美观和绿化规定。
1.3.9 选用技术成熟、性能可靠产品，尽量减少运营中维修工作量。选用国内先进节能优质产品，杜绝裁减产品，保证工程质量。

1.4 设计范畴
本方案设计范畴涉及业主提供废水解决工程所在区块内废水解决工艺、管道、设备、电器、仪表及建、构筑物等。各生产车间至废水解决站之间以及废水解决站至园区管网管道设施等需另行委托设计。

2 工艺设计
2.1 设计水量和水质
2.1.1.设计水量
设计污水站解决能力为5t/h，持续解决。
2.1.2 设计水质
生产废水水质如下所示。
水质指标
pH
COD
SS
色度
设计值
3~5
150
500
50

2.1.3解决规定
本项目产生废水经污水解决站解决后，回用于水喷淋水池,详细规定如下：
水质指标
pH
COD
SS
色度
回用指标
6~9
80
70
20

2.2 解决工艺设计
2.2.1.工艺选取
水膜除尘废水重要是SS和色度超标，重复循环使用影响解决效果，针对污染物特性，解决办法采用混凝沉淀法，依次加入石灰和聚合氯化铝以及聚丙烯酰胺，将废水中悬浮沉淀物絮凝沉淀捕获，解决后上清液再次进入水膜除尘循环池，污泥排至设备污泥池中，最后通过板框压滤机将污泥脱水干化。滤液循环用于水膜除尘循环池。
2.2.2.工艺流程
污水解决工艺流程详见下图所示。

水膜除尘废水通过提高泵提高至污水解决设备，在设备中加入石灰、聚合氯化铝和聚丙烯酰胺，进行混凝反映，反映后上清液自流至水膜除尘循环池，一体化设备底部污泥先排入污泥池，然后通过隔膜泵在板框压滤机中脱水，滤液排至水膜除尘循环池。脱水后污泥合法解决。

2.3.3.重要新增构、建筑物设计及设备选型
1.一体化污水解决设备
钢制，玻璃钢防腐，型号NTH-CD-5，尺寸5.5×1.5×3m，解决量5吨/h。
提高泵，型号40FSB-15L，2台，一用一备，流量5m3/h，扬程15米，功率3kw。
加药装置，3套，型号JY1000，配套加药桶，搅拌机和加药泵。
2. 压泥系统
配套设备：板框压滤机1台，型号XMYZB20/630-UB，功率2.2kw。
隔膜泵1台，1.5寸。
3.其她配套新增设备
有关管道阀门、电控等。

3.总平面布置和高程布置
3.1 高程布置
3.1.1.高程布置原则
3.1.1.1.充分运用解决构筑物间高差，减少提高次数，节约能源。
3.1.1.2.污水解决站设计地面标高与厂区室外地坪标高保持一致。
3.1.1.3.注意高程布置合理性，保证错落有致，美观大方。
3.1.2. 设备地面标高
污水解决站设备地面标高均按站区地面标高设计。
3.2.总图布置
3.2.1. 总图布置原则
3.2.1.1.依照站区既有布局和厂方特殊规定，充分考虑厂区整体布置以及站区周边建筑分布，按照不同功能分区块合理布置污水解决建、构筑物，并用道路、绿化带等予以隔离。
3.2.1.2.各解决构筑物之间间距拟定，除考虑总体布局外，还应照顾各类管道安装维修以及人员操作便利。
3.2.1.3.充分考虑人流及物流运送以便，合理布置站内主次道路，并能融合厂区规划道路系统。
3.2.1.4.尽量考虑将易于发出恶臭味构筑物置于下风向。
3.2.1.5.按照污水站区块面积范畴或厂方需求进行绿化设计。
3.2.2. 总图布置
污水站解决规模为5m3/h，总体建设规划应综合考虑废水进水方向，总排放口位置及厂方规定来合理拟定建、构筑物详细方位，尽量保持站区整体性。
3.2.3. 废水解决站区环境设计
建造污水解决站目是为了保护环境，站区自身也应整洁美观，以体现改进生态环境宗旨。
站区所有构筑物、建筑物均应对外表面统一进行美化，并与厂区主体建筑在风格上保持统一。路边地坪可种植草坪、灌木、绿篱等；宜合理设立花坛，尽量使土面不露天，减少扬尘。应在其重要建、构筑物周边点缀花木、常绿灌木或藤类等；主干道及站区入口设小型花坛、少量乔木等，整体风格整洁明快。

4.建筑与构造设计
4.1.建筑设计
污水解决站内建筑属于工业建筑范畴，建筑物形式均应在满足工艺条件规定前提下，从当代工业建筑角度考虑，通过在构造、空间等方面变化，与厂区建筑物在视觉上形成融洽群体。
附属构筑物应与主体协调，遵循功能与造型协调统一原则。
整体设计应在服从功能规定前提下，实现简朴自然、美观大方风格，并与厂区主体建筑在造型、色彩等方面交相呼应，和谐统一。
4.2.构造设计
4.2.1. 地基解决
废水解决站主体构筑物均为钢筋混凝土水池，地基解决应充分兼顾承载力及抗渗两方面。设计中应依照构筑物不同埋深和容积分别添加抗渗剂，采用办法提高地基承载力，解决沉降问题。最后地基解决办法以构造设计图纸为准，厂方有义务如实提供污水解决站所在区块地质勘探资料。
4.2.2. 重要建筑材料
4.2.2.1钢筋
Ф≤8mm为I级钢，Fy=210N/mm2；
10mm≤Ф≤25mm为II级钢，Fy=310N/mm2；
Ф>25m，Fy=290N/mm2。
4.2.2.2混凝土
所有解决构筑物混凝土标号均取C25，抗渗标号S6；其她上部构造（条形基本、独立基本）则采用C20。
4.2.2.3砖砌体
所有砖砌体均采用Mu7.5机制砖。地面如下及与水接触某些砌体需用M5水泥砂浆砌筑，地面以上某些则用M5混合砂浆筑砌。

5.电气、仪表
5.1.设计范畴
对污水解决站内用电设备电气负荷、低压耗电单位、动力电器以及用电设备控制方式等进行初步设计。
5.2.设计内容
污水解决站为二级负荷，通过对各类用电负荷计算分析，拟在控制房内设配电柜，电力电源电压为380v/220v，照明电源电压为220v。
5.3.配电
5.3.1.各用电设备由配电柜引出电力电缆供电。
5.3.2.废水解决站内道路、构筑物照明电源也可由配电柜引出。
5.4.用电负荷
用电设备总安装容量为16KW。
5.5.电气控制
用电量最大设备是提高泵，单机配电功率为3KW，可采用直接启动方式。
5.6.接地
在电源进线处设立电气中心点重复接地装置，接地电阻≤10Ω，所有用电设备金属外壳、配电柜外壳等必要可靠接地。
5.7.仪表与自控
为了保证解决效果，提高管理水平，同步节约能源，使污水解决站安全、经济地运营，拟采用程序控制方式，以以便操作。

6.劳动定员
污水解决站人员配备比率及人数见下表。
废水解决站劳动定员
人 员 类 别
定员人数(人)
比例(%)
直接生产工人
1
50
管理与工程技术人员
1
50
全 部 定 员
2
100

7.投资估算
7.1.投资估算根据
7.1.1.《浙江省建筑工程预算定额()》；
7.1.2.《全国市政工程预算定额浙江省市政工程单位估价表》；
7.1.3.《全国统一安装工程预算定额浙江省安装工程单位估价表》；
7.1.4. 国家计委、物价局、建设部颁发“排水工程投资估算指标”、“工程设计收费原则”、“建设监理收费原则”。
7.2.设备投资估算
设备投资估算表
序号
名 称
型号
单价
（万元）
数量
金额
(万元)
安装位置
1
提高泵
40FSB-15L
0.45
2套
0.9
防腐泵，一用一备
2
一体化污水解决设备
NTH-CD-5
6.8
1套
6.8

3
板框压滤机
XMYZB20/630-UB
2.5
1台
2.5

4
隔膜泵
1.5寸，进口
0.75
1台
0.75

5
加药桶
JY1000
0.7
3套
2.1
含加药桶、搅拌机、加药泵
5
电控
人民电气
0.95
1套
0.95
含自控，含电气安装
6
管道、阀门
UPVC
0.5
1批
0.5

共计

14.5

7.3 其她费用
其她费用列表
序号
名称
金额(万元)
1
设计费（不涉及土建设计）
0.5
2
调试费
0.5
3
安装费
0.6
共计
1.6
7.4 总投资
总投资为16.1万元（不含土建及设备基本）。
