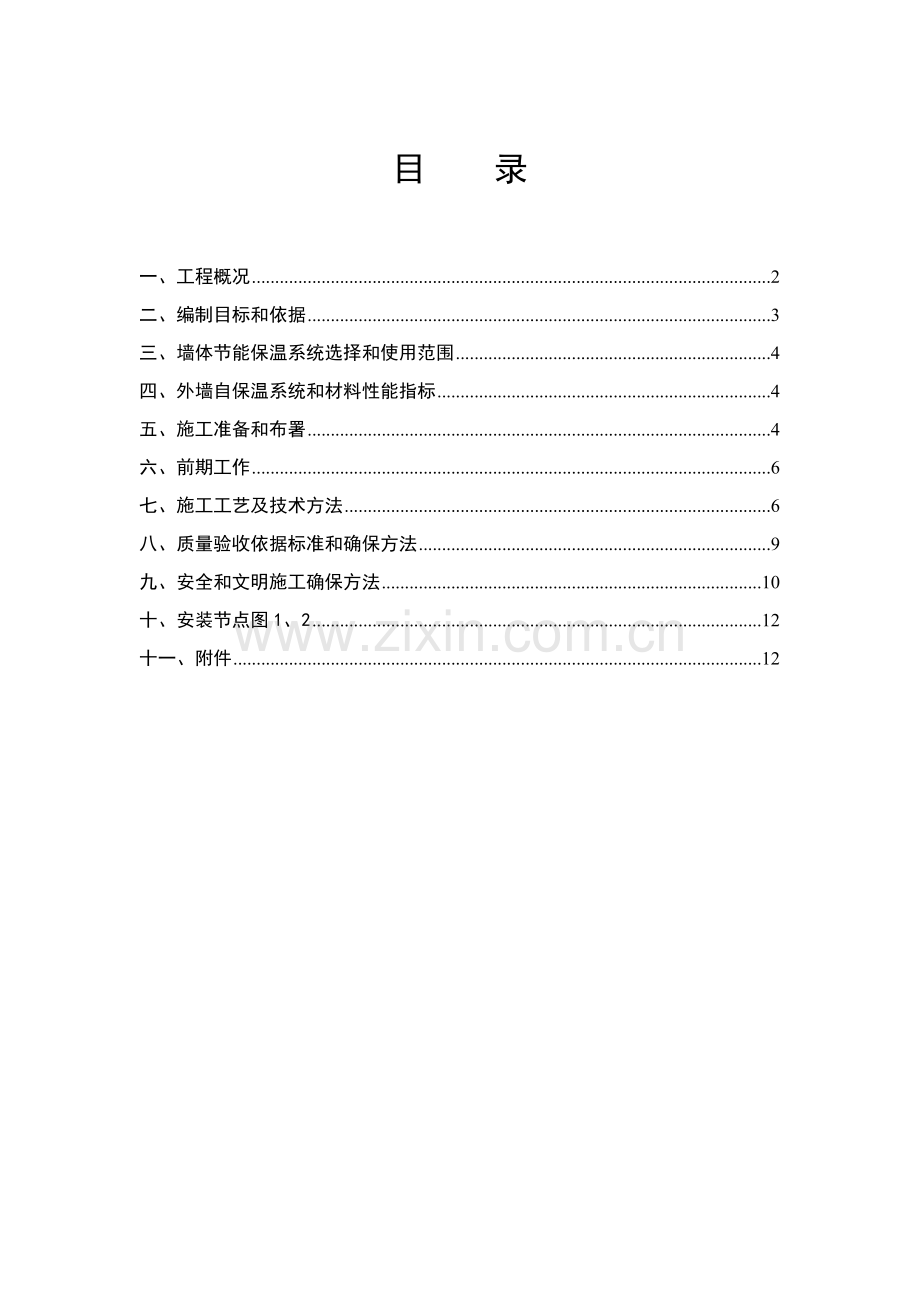

目 录

一、工程概况 2
二、编制目标和依据 3
三、墙体节能保温系统选择和使用范围 4
四、外墙自保温系统和材料性能指标 4
五、施工准备和布署 4
六、前期工作 6
七、施工工艺及技术方法 6
八、质量验收依据标准和确保方法 9
九、安全和文明施工确保方法 10
十、安装节点图1、2 12
十一、附件 12

滁州市第一人民医院综合病房大楼
内墙NALC板材、S50双向配筋保温板施工专题方案

一、工程概况
工程名称：滁州市第一人民医院综合病房大楼
建设单位：滁州市第一人民医院
设计单位：南京中和建筑设计事务所
监理单位：常州安厦工程项目管理
施工总承包单位：中天建设集团
专业施工班组：南京旭建新型建筑材料专业班组
本工程在滁州市第一人民医院住院部内，东临医院设备楼，南临新锅炉房，西临城市泄洪道，北靠医院配电房。本工程占地面积为3000m2，建筑面积为32594.13m2，其中地上20层，建筑面积为29736m2，地下一层建筑面积为2858.11m2。工程±0.000相当于黄海高程23.6米，设计室内外高差0.3米，建筑高度76.9米，为框架剪力墙结构。框架填充墙外墙及地下室内墙均采取200厚蒸压砂加气砼砌块专用粘结剂砌筑，地上部分内隔墙除电梯井道、楼梯间同外墙外，其它内隔墙均为125mm厚蒸压砂加气板材填充。外墙保温设计采取蒸压砂加气自保温系统，建筑物外围砼梁、柱外侧采取S50型蒸压砂加气保温板及系统配套材料进行热桥保温处理。
方案内容：蒸压砂加气混凝土内墙板及S50蒸压加气混凝土保温板（以下通称NALC板材）工程
二、编制目标和依据
1、 编制目标：编制本方案目标是为了确保本方案中包含施工管理在组织上有确保，在施工工序、工艺步骤、检验监督等方面关键工作全部有章可循、有序运作，在安全生产、质量管理、工期进度及环境保护等方面有明确目标、要求和得力方法，给本方案施工内容顺利完成提供强有力保障。
2、 编制依据和实施技术标准：
2．1滁州市第一人民医院综合病房大楼工程建筑、结构施工图（版本号1.0）及相关技术联络单
2．2《滁州市第一人民医院综合病房大楼施工组织设计》
2．3《蒸压轻质加气混凝土板结构详图集》 03SG715-1
2．4施工现场临时用电安全技术规范 JGJ46-
2．5施工高处作业安全技术规程 JGJ80-91
2．6南京旭建新型建筑材料提花企业标准及相关规范工艺
S50双向配筋保温板除采取上述标准外，还参考了以下标准和规范：
2．7《民用建筑热工规范》GB50176-93
2．8《公共建筑节能设计标准》GB150189-
2．13《建筑工程施工质量验收统一标准》GB50300-
三、墙体节能保温系统选择和使用范围
墙体节能工程保温系统依据图纸设计采取外墙自保温体系。
采取范围：钢筋混凝土梁、柱、剪力墙、混凝土现浇阳台外立面等冷热桥部位采取50mm厚S50NALC双向配筋保温板，整板规格为1800（、2200、2400）×600×50。
四、外墙自保温系统和材料性能指标
性能
单位
200厚B05级NALC砌块
50厚S50NALC配筋保温板
干体积密度
Kg/m³
≤525
≤520
强度等级
Mpa
A3.5
A4.0
抗冻性
质量损失
%
≤3
≤1.5
冻后强度
Mpa
≥3
≥3.5
干导热系数
W/m.k
≤0.13
≤0.13
干燥收缩率
m m/ m
0.4
≤0.3
蓄热系数
[W/㎡.k]
2.38
2.38
抗冲击力
次
≥5
≥5
单点吊挂力
N
≥1200
≥1200

五、施工准备和布署
1、 施工准备：
l 熟悉工程概况，对工地环境、安全原因、危险源进行识别、评价。掌握工地施工用水源、道路、运输（包含垂直运输）、脚手架使用等情况。熟悉各施工单位、政府管理部门、甲方、监理等情况。
l 熟悉施工图纸及相关图集。搜集准备质量、安全、施工所包含相关规范、要求、施工日志、作业指导书等资料。
l 编制施工方案，并报部门审核、会签，业主、监理、总包同意。
l 组织前期施工人员进场，安排好办公、生活、仓库、现场材料临时堆放场地等前期准备工作，工人住宿在施工现场外安排并进行管理，工地上只安排值班看管人员。
l 按计划组织施工工人、材料、机具等资源，做好随时进场施工准备。
l 进行图纸会审，并对管理人员、工人班组进行图纸、施工组织设计、质量、安全、环境保护、文明施工、施工技术交底，并作好统计。
2、 施工布署：
l 施工目标：优质高效、安全环境保护地完成施工任务
l 组织机构管理：(可依据本企业组织机构进行补充)
班组责任人甘艳艳

项目施工员　陈立志、陈元宝

项目技术员张 波

施工班组2

施工班组3

施工班组1

1）劳动力需求计划

本工程施工人员计划
项目经理
1
运输工
6
项目安全员
1
安装工
18
施工员
2
修补工
6
切割工
4
累计
38
2）关键机具和仪器需求计划

序号子
机具仪器名称
规格
单位
数量
备注
1
水平仪

台

测量放线用
1
钢卷尺
7.5M
把
5
测量放线用
2
钢卷尺
30M
把
2
测量放线用
2
切割机

台
3

电焊机

台

3
射钉枪

把
6

4
手提式配电箱
200KW
只
6

5
总电箱
380KW
只
2

5

平板车

台
3
板材水平运输用
6
液压车

台
2
板材水平运输用
六、前期工作
1、NALC板材生产：
生产厂家依据项目部提供NALC板材及S50保温板规格和数量提前完成生产备料。
2、NALC板材运输：
依据工地要料计划用汽车按时送到工地，板材运到工地现场后由总包方质检员及监理组织对质量进行验收，对合格材料经过塔吊或叉车卸货并用施工电梯或卸料平台塔吊运至使用楼层，卸料平台限载1T。吊卸时采取专用尼龙吊带捆绑于板材两端300mm处，吊带规格为50mm*5m，每根吊带可承重2T。现场塔吊配合将板材从汽车上直接吊至现场堆放场地，卸在场地上板材必需用覆盖材料做好防雨方法。施工前用经过垂直运输后用液压车或平板车运至各施工楼层，不宜堆放在建筑物四面及可能有水地方，宜堆放在通风地方。
七、施工工艺及技术方法
本项目采取NALC自保温体系，墙体采取200mm厚NALC砌块，混凝土柱、梁部位采取粘贴50mm厚S50NALC双向配筋保温板，因另外墙NALC砌块砌筑时应挑出柱梁50－60mm，考虑到现场实际施工误差情况，预留一定厚度误差找平层和粘贴保温板块粘结剂厚度层。
1、 工艺步骤：
NALC板材进场→材料验收→板材运到各楼层→放线（S50保温板施工前对热桥部位基层平整度及墙体控制线进行复核，不合格部位由前道工序负责处理）→板材就位安装→调整→固定（S50保温板专用螺栓固定）→板四边填实，缝修补→接头处修补→清理→验收。
2、NALC内墙板安装步骤：
1）依据工地要料计划用汽车按时送到工地。
2）板材运到工地现场后由总包质检员、监理组织对质量进行验收，货单报相关部门。
3）对合格材料经过施工电梯或限载1T卸料平台塔吊转运至使用楼层。卸车时采取专用尼龙吊带捆绑于板材两端600mm处，吊带规格为50mm*5m，每根吊带可承重2T。施工电梯运至作业面并分类按规格堆放，方便在施工时轻易查找和搬运，并要求分散堆放以免荷载过于集中，堆放场地将依据总包每一楼层统一安排。
4） 依据施工图纸在地面上和梁或板底弹好墙体安装位置线及门窗洞口位置线。
5） 将板材用劳动车或液压车运输到安装位置。
6） 将板材用人工立起后移至安装位置，板材上下端用木楔临时固定，下端留缝隙20~30mm，上端留缝隙10~30mm。用2m靠尺检验平整度，用线锤和2m靠尺吊垂直度，用橡皮锤敲打上下端木楔调整直至合格为准。块板材之间应靠紧，板材安装时宜从门洞边开始向两侧依次进行。无洞口隔墙应从墙一端向另一端次序安装。
7） 门窗洞口顶板材安装及加固，应参考图集03SG715-1中不一样门洞宽度要求，加固铁件及吊筋规格、尺寸应符合图集中相关要求，且必需进行防腐处理。具体以下：U型扁铁采取-50*5；吊筋采取φ8。并在吊筋处开槽灌浆预防开裂。
8） 隔墙板转角或T型连接应用2根防锈φ6销钉固定。销钉位置宜距隔墙顶和底各600~700。销钉通常为200MM长，锚入两块不一样方向板材总深度不得小于一块板厚再加50mm。
9）板缝处理及破损板材修补。板材下端及和楼面或梁底处缝隙用1：3水泥砂浆嵌填密实。木楔应在砂浆结硬后取出，且填补同质砂浆。板材上端缝隙、板材和柱墙连接处用PE棒或挤塑板条和PU发泡剂填充。板材拼缝用专用嵌缝腻子补平。破损板材或阳角、洞口侧边凹槽处均使用专用修补腻子补平。
10） 清理施工现场和已施工完成板墙，报总包、监理、业主验收。
11） 后道工序应该注意：墙板安装后验收合格后方可进行开槽、开洞工程，作业前应按设计图将管线位置和走向在墙板上进行弹线定位。施工时，应按定位线使用小切割机和钻孔机具进行开槽和钻孔。严禁随意打洞、凿槽及损伤节点连接。墙板开槽宜沿墙板长度方向且在板内纵筋间位置；开槽深度不得大于1/3板厚，槽宽不得大于30mm；开槽深度大于1/3板厚或沿板宽横向开槽宜用保护层加厚墙板；隔墙板上竖向管线宜设在竖板间拼缝位置。竖向管线较集中部位宜用C20砼现浇固定；管线敷设后应用1：3水泥砂浆填实，表面略低于墙板面2mm，再用专用修补材补平，并沿槽长外贴耐碱玻璃纤维网格布或设置钢丝网增强；墙板上开设风管等洞时，应洞口周围增设扁钢柜架，框和板间空隙应用专用修补材补平，风管不得固定在扁钢上，应约留10~20mm宽间隙，用柔性材料填充。
3、S50双向配筋保温板施工方法：
1) 首先对材料进场检验，板材表面不得有断裂现象，如有断裂情况，必需从断裂处切割后使用，S50板在切割时，切割下板材内必需含有两根钢筋才可使用，确保板内钢筋网有效受力。蒸压轻质加气混凝土1800mm×600 mm×50 mm NALC双向配筋保温板四边必需有鸭嘴边，便于板和板之间结合密封处理，每到逢必需有一边是鸭嘴边。
2) 依据S50板使用不一样部位，绘制出具体排版图。目标是：控制材料不合理损耗。
3) 本工程NALC外墙保温板材采取竖装、横装法安装方法进行安装，采取沉头螺栓固定在混凝土梁柱上、板墙间打点抹专用粘合剂，具体节点大样参见国家标准03SG715-1-79《蒸压轻质加气混凝土板（NALC）结构详图》。
4) 安装板材时先根据排版图在墙面弹出定位墨线（基墙不平整处用水泥沙浆找平），在梁柱上打点涂抹专用粘合剂后将板材就位，按图集要求打眼，植入胀管，并拧入带垫片沉头膨胀杆，依据定位墨线将板材就位，以不一样位置螺杆松紧度调整水平、垂直度、板面平整度和拼缝高差。固定，待校验后完成一块板安装。
5) 对于在施工过程中有局部破损NALC外墙保温板可在墙面安装好后和沉头螺栓表面一起采取NALC专用修补粉掺进行修补。墙板安装好后，板边槽口和板边槽口之间自然并拢，板缝用NALC专用勾缝剂处理。
4、后道工序墙面处理
1）内墙板通常部位专用批土进行面层处理。板材拼缝处粘贴100mm宽耐碱玻纤网格布；开管、线槽处粘贴大于200mm宽耐碱玻纤网格布，且管、线槽每边大于100mm；板墙转角处、和不一样墙体连接处粘贴大于300mm宽耐碱玻纤网格布；批专用底批土2－3mm厚一遍，批专用面批土1－2mm一遍。
2） 卫生间等有防水要求板面应采取专用防水界面剂处理，板材拼缝处粘贴100mm宽耐碱玻纤网格布；开管、线槽处粘贴大于200mm宽耐碱玻纤网格布，且管、线槽每边大于100mm；板墙转角处、和不一样墙体连接处粘贴大于300mm宽耐碱玻纤网格布；再批专用防水界面剂2－3mm，应注意边涂刷防水界面剂紧跟着进行粉刷或其它饰面处理。
八、质量验收依据标准和确保方法
1、验收标准：
南京旭建新型建筑材料企业标准（Q/3201XJX01-用于板材检验、复试）
蒸压轻质加气混凝土板（NALC）结构详图（03SG715-1）
2、所使用图集：
蒸压轻质加气混凝土板（NALC）结构详图（03SG715-1）
3、板材安装许可偏差值应符合下表要求：
序号
项 目
许可偏差（mm）
检 验 方 法
1
立面垂直度
3
用2m垂直检测尺或线锤和尺量检验
2
表面平整度
3
用2m靠尺和塞尺检验
3
阴阳角方正
3
用方正检测尺检验
4
接缝高低差
2
用2m检测尺和塞尺检验
4、材料验收：
1) 进场材料应进行检验，检验标准可参见旭建企业企标，并在材料进场时，随车附材料《产品质量证实书》，如质量问题严重材料果断禁用。
2) 进场钢材等辅材应有质保书。不合格辅材果断禁用。
3）蒸压轻质加气混凝土板验收是以《蒸压轻质加气混凝土板（NALC）结构详图》（03SG715-1）为标准，为减小板材挠度造成误差，控制材料质量，全部NALC板材必需采取竖向切割工艺生产板材。
5、质量检验方法：
1） 加强班组自检互检，施工员复验。不达标准，下道工序不能够接收。
2） 做好隐蔽工程验收制度，做好验收统计，按要求时间提前将书面材料报监理请予复验确定，验收合格后，才能进行墙板施工。
九、安全和文明施工确保方法
1、安全管理：
1）不折不扣地实施“安全第一、预防为主、综合治理”方针，必需从思想上牢靠树立“安全第一”思想。
2）对全部进场施工人员必需进行上岗前三级安全教育并考试合格，学习上级颁发安全文件和相关安全技术知识。使其熟知本工程安全操作要求，提升职员安全生产思想意识和自我保护能力。
3）所使用设备和工具应符合安全要求，经安全部门验收后方可使用。手持或可移动电动工具，其电源线须设漏电保护装置，电焊机须有二级保护装置。
4）天天上岗进行安全交底。每七天进行一次安全教育，每个月进行一次安全检验，对检验中发觉安全隐患做到三定即“定人、定时、定方法”整改。到岗后，对多种所在施工区域、作业环境、操作设施设备、工具用具等必需认真检验，发觉隐患，立即停止施工。
5）施工安装时，不得违章操作，遇有特殊情况，经请求相关部门领导同意后，方可施工。材料堆放、吊运必需按本项目部要求统一指挥；未经相关人员同意不得任意拆出安全设施和安全装置。
6）特种作业必需实施国家《特种人员安全技术培训考评管理要求》，经相关机关考评后执证上岗，“定机定人”和相关证操作。严禁违章、无证操作，和不懂电器、机械设备人，私自操作使用电器、机械设备。
7）施工现场临时用电必需由持证电工管理，并符合JGJ46-88等要求要求。现场使用明火必需办理动火审批手续，设专员监护。焊工施焊时应持保护罩，现场施焊处应有手提式灭火器、接火盒。
8）施工安装时，不得私自拆除外墙防护栏杆，如要拆除时需报安全部门同意，由专业人员拆除，施工完成后由专业人员立即恢复安全防护方法。
9）使用人货电梯或塔吊卸料平台运输材料时，重量不得超出电梯或卸料平台限载重量（1T）；施工人员经过人货电梯上下时不得超出10人。不得攀爬塔吊，不得私自开动电梯。
10）材料经过塔吊卸车时，应采取专用尼龙吊带捆绑于板材两端300mm处，吊带规格为50mm*5m，每根吊带可承重2T。每一捆板材一次起吊，每次起吊重量不超出2T，起吊时板材水平，不许可斜着起吊。然后经过人货电梯或塔吊卸料平台运至作业面并分类按规格堆放，方便在施工时轻易查找和搬运，并要求分散堆放以免荷载过于集中；每次全用尼龙吊带前检验吊带质量，有断裂不得使用。
11）使用切割机切割板材时，施工人员不得带手套。
12）施工人员进入现场必需按要求戴安全帽，并扣好帽带；施工人员高空作业时必需戴安全带，并相互检验佩戴牢靠。
2、文明施工：
1）各施工班组天天进行工作面自我检验，工完场清，材料堆放不得影响工地道路通畅。
2）项目经理部定时召开文明施工会议，组织相关人员定时进行现场文明施工大检验。
2）现场CI形象应严格根据总承包单位要求CI形象要求进行部署。
5）自觉接收总包、市容、交通环卫部门检验和督促，对提出问题立即整改，配合总包创建整齐文明工地环境。
6）制订相关卫生制度，对进场施工人员做好文明卫生教育宣传工作。
7）施工人员在施工中严禁吸烟，休息时应在要求地方吸烟，烟头不准随地乱扔。
8）任何施工人员进施工现场，必需佩戴有效身份证标志，方可出入工地。未经相关部门同意，不得私自携带外来人员到工地参观、拍照等。
9）任何人员未经相关领导同意，不得私自将施工现场物资带出工地和盗卖工程物资，违者根据相关要求处理、处罚，直至追究其刑事责任。
3、安全生产（文明施工）组织体系：

班组责任人甘艳艳

安全管理张庆东

施工班组2
施工班组1
施工班组3

十、安装节点图1、2
十一、附件
1、产品合格证、厂家材料检测汇报扫描件
2、南京旭建新型建筑材料企业标准（Q/3201XJX01-）
3、南京旭建新型建筑材料安全生产许可证、营业执照等文件扫描件。
