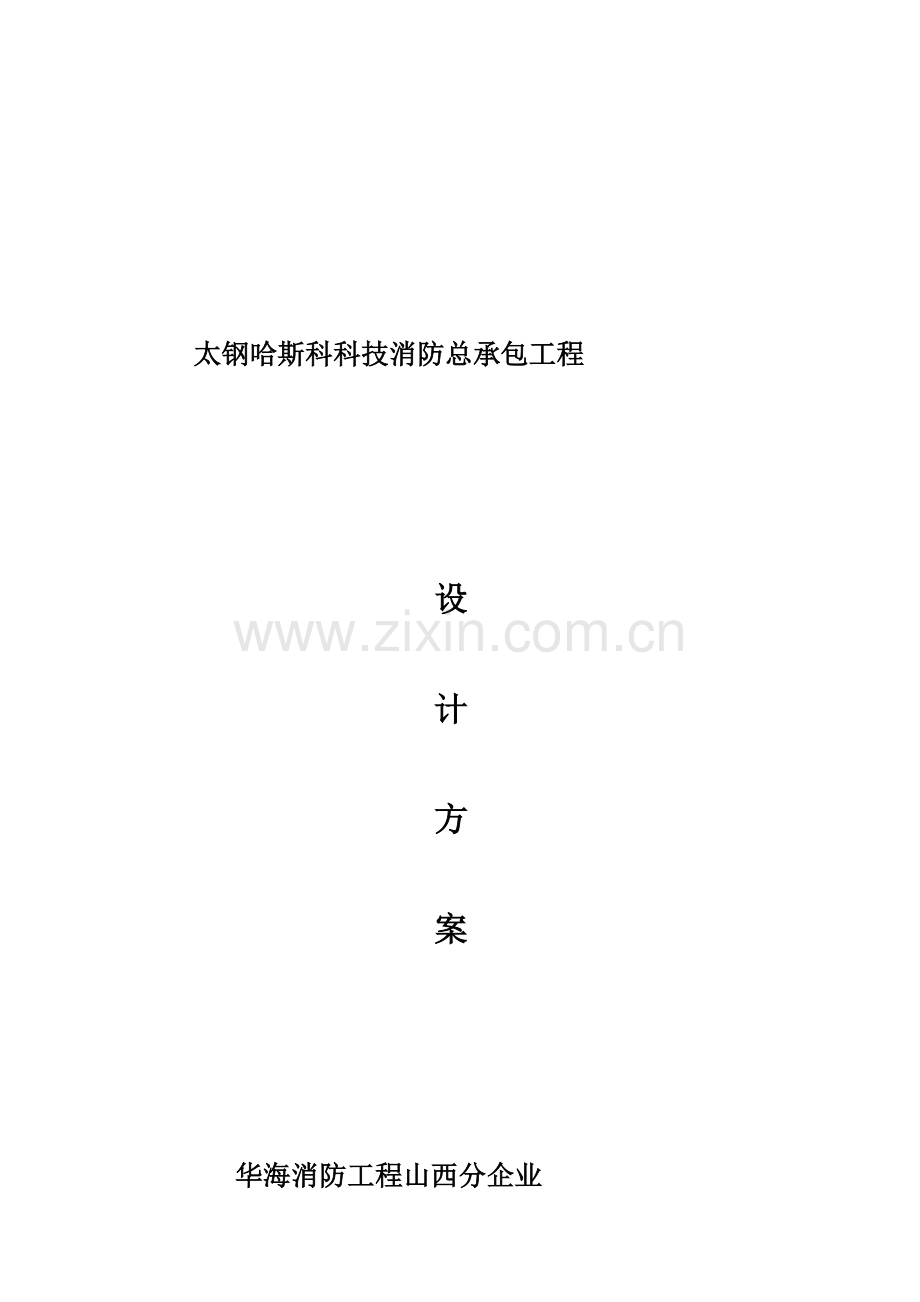

消防综合项目工程设计专项方案.doc

太钢哈斯科科技消防总承包工程 设计方案华海消防工程山西分企业 消防总承包工程设计方案1. 设计依据1.1. 国家法律、法规l 中国消防法l 中国建筑法l 中国安全生产法l 其它相关法律法规1.2. 依据标准、规范及文件l 建筑设计防火规范l 钢铁冶金企业设计防火规范l 火灾自动报警系统设计规范l 火灾自动报警系统施工及验收规范l 石油化工企业可燃气体和有毒气体检测报警设计规范l 石油天然气工程设计防火规范l 低压配电设计规范）l 火力发电厂和变电所设计防火规范l 爆炸和火灾危险环境电力装置设计规范l 二氧化碳灭火系统设计规范l 建筑灭火器配置设计规范l 电缆防火方法设计和施工验收标准l 自动喷水灭火系统施工及验收规范l 工业金属管道工程施工及验收规范l 其它相关规范2. 消防系统系统组成本工程为山西太钢哈斯科科技消防总承包工程，共分为不锈钢尾渣湿选处理线；不锈钢尾渣干燥、肥料生产线；碳钢尾渣破碎和超细粉生产线；钢渣路基材料生产线；公辅设施及生活办公楼区域。在以上区域中分别采取火灾报警及联动系统、疏散标志及照明、室内消火栓系统、室外消火栓系统、灭火器、气体灭火系统、钢结构防火保护、防火封堵等主动及被动防火系统。3. 消防报警及联动系统3.1. 火灾自动探测报警及联动控制系统3.1.1. 系统组成火灾自动探测报警及联动控制系统集中报警联动控制器设在尾渣湿选处理线主控制室内经过各型信号传输控制电缆和各类火灾探测器、各类模块、手动报警按钮、声光报警器、联动控制箱、区域报警联动控制器等设备对接，消防水泵采取直接控制线，其它采取总线制。3.1.2. 系统运行方法整个系统含有自动和手动两种运行方法，在自动状态下手动操作优先，具体工艺步骤以下：3.1.2.1. 自动运行方法（1）当被保护对象区域发生火灾时，区域会发生烟、温、光等火灾参数改变，当区域火灾参数达成探测标准，探测器动作，向报警联动控制器发出火灾信号。（2）或人员发觉现场火灾按下手动报警按钮，向报警联动控制器发出火灾信号。（3）对于各个灭火区域，区域报警联动控制器对火灾信号进行处理确定后，将相关信号传输给集中报警控制器（消防控制室）。（4）当发生火灾一个报警点报警时，集中报警控制器及区域报警控制器均发出报警声，并显示报警点，现场声光报警器动作，但不开启灭火系统；（5）当两个报警点全部报警（或手动报警按钮被按下）后，集中报警控制器及区域报警控制器发出声光报警并显示报警点，同时控制对应区域声光报警器报警，同时开启灭火系统。3.1.2.2. 手动运行方法当整体系统处于手动状态时，全部报警信号将汇总到消防控制室，值守人员能够经过操作火灾报警联动控制器直接开启相关区域设备进行灭火。3.1.3. 设备配置3.1.3.1. 火灾探测器配置依据保护区域及对象不一样，被保护区域火灾探测器配置要求详见下表：表1 保护区域、对象探测方法配置表保护区域保护对象探测方法不锈钢尾渣湿选处理线 主控楼感烟探测器、感温探测器、手动报警按钮主控楼各电缆沟感温电缆超细粉生产线电控室及空压站感烟探测器、感温探测器、手动报警按钮电控室及空压站内电缆沟感温电缆肥料生产线肥料主车间可燃气体探测器、感烟探测器、感温探测器、手动报警按钮肥料主车间内电缆沟感温电缆干燥线主车间可燃气体探测器、感烟探测器、感温探测器、手动报警按钮各电缆沟感温电缆公辅设施及生活办公楼变电所感烟探测器、感温探测器、手动报警按钮变电所内电缆沟感温电缆办公楼感烟探测器、手动报警按钮室外电缆沟感温电缆3.1.3.2. 手动报警按钮、声光报警器3.1.3.3. 在全部设置火灾探测器场所设置一定数量手动报警按钮和声光报警器，手动报警按钮带消防电话插孔。3.1.3.4. 消火栓启泵设置当消火栓管网压降大于设定值时，消火栓水泵自动开启。3.1.3.5. 各类模块、联动控制箱配置（1）智能总线上设备不超出45个设置一个总线隔离模块。（2）DC24V工作电源消防联动设备控制采取智能控制模块或智能监视控制模块完成控制功效。（3）AC220V或AC380V工作电源消防联动设备控制采取联动控制箱完成控制功效。3.1.4. 系统功效要求3.1.4.1. 监视功效在正常情况下，火灾报警控制器经过探测器和监视模块对火灾状态和消防设备运行状态进行实时监测。同时，火灾报警控制器对其系统内部部件状态也进行实时监测，其全部监测信息全部将传送到消防控制室，供防灾决议和监控指挥所用。3.1.4.2. 报警功效本系统在自动确定火警模式下， 在灭火区域内，当单回路火灾探测器报警时，不开启灭火系统，当双回路火灾探测器均报警时，监控站点将自动确定为火灾报警，并开启（或经延时开启）灭火系统及相关设备。在非灭火区域内，当一个火灾探测器报警时，系统即视其为火灾报警，并联动相关设备。本系统含有火灾报警优先功效，即当系统在进行故障报警时，出现了火灾报警或预报警情况下，系统由故障报警状态自动转变为火灾报警状态。3.1.4.3. 消防联动功效系统在火灾确定后，现场对应区域声光报警器发出声光报警，对应站点发出火灾声光报警，火灾信息显示、火灾打印统计等，同时还将进入消防联动模式，即对消防设备进行监控。（1）火灾报警后，经过监视控制模块或联动控制箱自动停止相关部位防火门、防火阀、通风风机和空调系统等，并接收其反馈信号。（2）火灾报警后，经过联动控制箱自动能切断相关部位非消防电源，自动接通火灾应急照明和疏散指示。（3）火灾报警后，能给消防广播柜发送指令，消防广播柜能依据指令接通着火防火分区及其相邻防火分区消防应急广播。（4）火灾报警后，消防电话主机能接收报警电话并自动录音，还能自动拨“119”报警。（5）在消火栓系统中，系统接收到消火栓报警按钮报警信号后经过输入/输出模块自动开启消防水泵，并接收其反馈信号，如发觉未按预定要求开启，可由值班人员在控制器上开启。（6）上述模式处理过程和控制，监视信号将依次传送到消防控制室。3.2. 消防电话系统3.2.1. 系统组成消防电话系统由火警电话盘、电话分线箱、电话插孔、电话分机、119消防外线电话组成，采取总线制接线方法。3.2.2. 设备配置3.2.2.1. 控制设备设置消防电话主机设置在火灾报警控制器柜内，在每一个需进行灭火区域设置一台消防电话分机。3.2.2.2. 消防电话系统设置按规范要求，在消防水泵房、各监控站点设置处及关键有些人值班岗位设消防电话分机，在每一监控主站处和消防监控指挥中心设置119消防外线电话，在各保护区域手动报警按钮或消火栓按钮旁设有消防电话插孔，并配若干部便携式移动电话。具体设置标准以下：（1）一个报警区域应设置不少于一部消防电话分机或一个电话插孔，且监控站点旁应设一部消防电话。（2）电缆隧道等地下细长形防护空间，在手动报警按钮或消火栓按钮旁设有消防电话插孔，在安全疏散出口处设置一部消防电话分机。（3）消防电话系统电话为独立消防电话。（4）消防电话插孔和消防电话在墙上安装时，其底边距地面高度宜为1.31.5m。3.2.3. 系统功效（1）现场人员发觉火灾时，能够利用消防电话系统立即报警，摘机即可和消防控制室通话，避免贻误战机。（2）消防救援指挥人员能够利用消防电话系统指挥灭火战斗，下达救灾指令并立即向119报警台报警。4. 消防给水及建筑灭火器配置4.1. 室外消防给水室外消火栓系统管网采取环状供水管网，材质选择无疑缝钢管，消火栓沿消防通道部署，采取地下式消火栓（每个室外消火栓包含直径为100mm和65mm栓口各一个），并设有显著标志。在安装室外消火栓管线上，每个室外消火栓均安装一个检修阀门井。每个地下式室外消火栓全部要在道路上设有显著标志，方便火灾时消防人员能快速和正确取水，立即扑灭火灾。消火栓设置数量和间距依据消防用水量计算确定，消火栓设置间距不超出120m，其保护半径不应超出150m。4.2 室内消防给水（1）本工程将室内消防用水量和室外消防用水量合并考虑，即利用室外消防用水管网不间断输送满足本工程室内消火栓和室外消火栓全部所需水量。（2）本工程在加压水泵房设置消防水池，由消防泵站连续供水,确保消防水源,加压水泵房设置消防水泵2台（一台电动机水泵、一台柴油机水泵）,.室内消火栓间距应确保有两支水枪充实水柱同时抵达室内任何部位，消火栓箱内配有1根25m长DN65衬胶水龙带，1支QZ19型直流水枪，栓口规格为DN65，安装时，栓口标高为距地面1.1米。（3）在设置了消火栓消防水泵区域内全部消火栓箱内不再配置启泵按钮，当人员发觉火灾时，可直接开启室内消火栓进行灭火时，即能开启消火栓消防水泵，消防水泵向管网加压送水，压力水经过栓口、水龙带和水枪喷嘴，形成一定长度充实水柱扑灭火灾。有美观要求办公楼等建筑消火栓箱采取铝合金框、玻璃门，嵌入式安装。（4）分别在尾渣湿选处理线成品库、主车间；路基生产线；破碎生产线；超细粉生产线超细粉磨房；肥料生产线；干燥线；公辅设施及生活办公楼机修车间、办公楼设置消火栓。在设置了室内消火栓区域，设置一定数量水泵接合器。4.3 灭火器选择和配置依据整个新区各个车间防护对象部署特点，对各类火灾危险场所且该区域有些人员职守区域依据规范要求设置移动式灭火器。本工程建筑物除电缆沟和电缆隧道外，均设置了灭火器。厂房和设有自动灭火系统区域，按规范要求也设置一定数量移动式灭火器。依据本厂区火灾危险场所配置MF/ABC干粉灭火器。5 防火封堵及钢结构防火保护5.1 防火封堵设置范围和具体方法5.1.1设置自动灭火区域内电缆防火方法（1）全厂室外电缆沟，每隔一定距离设置电缆阻火墙，在电缆阻火墙两侧1.5m范围内每根电缆涂刷防火涂料。电缆竖井每层用防火包、防火板进行封堵，有空隙地方采取有机防火堵料进行补充封堵，在封堵两侧范围1.5米范围内每根电缆涂刷防火涂料。（2）各电气室盘、柜、箱底部电缆孔洞，采取可塑性防火堵料和防火包封堵。（3）电缆室进各盘、柜、箱底部电缆，自柜底起1.5m长涂刷防火涂料；现场各电气盘、柜、箱底部采取防火隔板及有机防火堵料进行封堵。（4）电缆隧道区界处、交叉口或分支口处全部电缆刷防火涂料，并用防火包、阻燃隔板、有机堵料等进行组合封堵。5.1.2 其它区域防火方法为了确保整个厂区安全正常生产，在防火分区交界处、易发怒灾蔓延部位需采取一定防火阻燃方法，以阻止火灾蔓延，这也是整个消防系统中不可缺乏步骤。防火封堵关键设置方法以下：（1）电气室（配电室）通电缆和油管大型顶洞（或地板洞）用防火包整齐封堵。（2）电缆隧道长度小于150m区界处、电缆隧道和其它建筑物通道处均设甲级钢制防火门。（3）地面建筑应依据建筑设计防火规范要求，确定建筑物耐火等级，并进行建筑防火分隔，防火墙上和作为防护分隔用防火门应选择甲级防火门。5.1.3 防火封堵相关技术要求（1）所采取防火封堵材料防火时效不低于所封堵构件耐火等级；含有检测汇报；属于型式认可范围需含有“公安部消防产品合格评定中心”颁发“产品型式认可证书”。（2）假如防火封堵材料安装时需要采取其它材料（如钢筋）作为支撑，则所采取支撑材料防火时效不低于防火封堵材料防火时效，以免防火封堵材料在火灾中失稳。（3）密封性能要求：烟在火灾中对建筑内设施和人员危害很大，所以所采取防火封堵材料须含有密封性能（包含密冷烟）。（4）防火封堵材料不含有致癌性物质石棉和火灾中释放出刺激性、腐蚀性气体卤素；（5）含有不低于20年使用寿命。（6）可方便安装和维护。5.2 钢结构防火保护本工程钢结构保护范围按下列标准进行确定：（1）甲、乙、丙类建（构）筑物根据建筑设计防火规范要求，依据火灾危险性和防火分区占地面积，确定耐火等级，从而确定其梁、柱、楼板、屋顶、墙体、疏散楼梯等建筑物耐火极限，如采取钢结构，需要采取防火方法。（2）丁、戊类厂房或库房中承重结构为钢结构时，可不采取防火保护方法，防火分区应依据工艺要求划分，面积可不限。但对使用甲、乙、丙类液体或可燃气体部位建（构）筑物承重构件，应采取防火保护方法。这些部位装设自动灭火设备时，可不采取防火方法。依据规范要求及本厂区实际情况，关键对以下部位进行防火涂料保护。耐火时间：主控制室钢制楼梯： 梁：1.5小时 踏板1.0小时6 疏散指示及照明6.1 依据建筑防火设计规范在以下部位需设置消防应急照明灯具及疏散指示标志：（1）封闭楼梯间、防烟楼梯间及其前室。（2）消防控制室、消防水泵房、自备发电机房、配电室、防烟及排烟机房和发生火灾仍需正常工作其它房间。（3）公共建筑、高层厂房及甲、乙、丙类厂房应沿疏散走道和在安全出口、人员密集场所设置灯光疏散指示标志6.2故在本厂区以下部位设置消防标志灯和照明灯：（1）不锈钢尾渣湿选处理线 主控制室楼梯间、电气室、控制室，主车间走道部位。（2）路基生产线 主车间走道部位、电气室。（3）破碎及超细粉生产线破碎车间走道部位、电控室及空压站、超细粉磨房等场所（4）干燥及肥料生产线主车间走道部位、化验室、电气室、天然气阀门操作间（5）公辅设施及生活办公楼变电所、水泵房、办公楼等部位 7 气体灭火系统7.1系统保护区域依据中国国家标准GBJ16-87建筑设计防火规范及钢铁冶金企业防火设计规范要求及保护区用房使用特点，对不锈钢尾渣处理线主控制室、超细粉生产线电控室及空压站、公辅设施及生活办公楼区域变电所设置气体自动灭火系统。气体自动灭火系统工程由火灾自动报警系统、联动控制系统、气体灭火控制系统、气体灭火设备等部分组成。7.2系统灭火配置 （1）本工程机房内需保护相关设备为通讯电子设备，不可用水实施灭火。依据中国国家标准GBJ16-87建筑设计防火规范要求，结合建筑结构特点，该工程分别采取火探管式二氧化碳灭火系统及IG541灭火系统以单元独立形式进行防护。 （2）IG541气体灭火系统概述： IG541是一个混合气体IG541灭火剂由52%氮、40%氩、8%二氧化碳三种气体组成，是一个无色、无味、无毒、不导电气体，臭氧耗损潜能值ODP=0，温室效应潜能值GWP=0，其在大气中存留时间很短，是一个绿色环境保护型灭火剂。 IG541混合气体灭火系统可用于扑救下列类型火灾：A类-可燃固体表面火灾，比如木材和纤维类材料表面火灾；B类-可燃液体火灾，比如庚烷、汽油燃烧引发火灾；C类-灭火前可切断气源气体火灾；E类-电器设备火灾。不适适用于扑救D类活泼金属火灾，也不适适用于扑救含有氧化物化合物。 系统工作原理 1）系统由灭火剂储甁组（含压力表、瓶头阀）、气动手动开启头、选择阀、单向阀、气控单向阀、集流管安全阀、低压泄压阀、减压装置、压力继电器、电磁先导阀、开启气瓶组（含气瓶阀、压力表）、喷嘴、甁组架、管道系统及自动报警灭火控制系统等组成。依据工程要求，利用上述设备可方便地组成单元独立系统和组合分配系统，实施对单区或多区消防保护。 2）全淹没灭火系统 在要求时间里向防护区域喷射一定浓度混合气体，并使其均匀地充满防护区灭火系统。混合气体灭火系统采取全淹没方法灭火。 3）组合分配系统 灭火剂储存装置，经过选择阀、单向阀控制，实现对多个防护区保护灭火系统。组合分配系统灭火剂用量必需满足最大保护区消防保护要求。一个组合分配系统所保护防护区不应超出8个。一个防护区域面积不宜大于800，且容积不宜大于3600m3。 4）单元独立系统 灭火剂储存装置，只对一个防护区域保护灭火系统。它是组合分配系统单一化。该系统除了不使用选择阀外，其它组件和组合分配系统相同。（3）火探管式二氧化碳灭火系统概述：火探装置发明和成功使用引发了国际消防界广泛注意，该项发明已在很多国家包含中国取得了发明专利，并已经过中国公安部法定国家固定灭火系统和耐火构件质量监督检验中心检测。在国际上该装置取得了美国FM、法国国家防御及保护中心（CNPP）、英国THELOSSPREVENTIONCOUNCIL（LPC）、英国劳氏船级社、德国营利事业监督局（BAM）等等很多机构认可，在世界各地很多行业和领域得到广泛应用。现在，火探装置正以每十二个月40%增加速度在各行各业普及。作为一个新型探火灭火装置，火探装置处理了困扰消防行业已久对电器设备、控制箱、配电板等易发生火患空间防火问题。1）工作原理火探装置是由装有灭火剂压力容器、容器阀及能释放灭火剂火探管和/或释放管等组成。将火探管置于靠近或在火源最可能发生处上方，同时，依靠沿火探管很多探测点（线型）进行探测。一旦着火时，火探管在受热温度最高处被软化并爆破，将灭火介质经过火探管本身(直接系统)或喷嘴(间接系统)释放到被保护区域。其中，火探管是高科技领域开发新品种，是一个高科技非金属合成品。它集长时间抗漏，柔韧性及有效感温性于一体，在一定温度范围内爆破，喷射灭火介质或传输火灾信号。2）工作特点报警灭火合一，探测反应时间快，快速将火患扑灭在萌芽状态，有效降低火灾带来经济损失。该装置无需电源，不受震动或冲撞而影响操作功效；不因油、灰尘、烟影响而造成探火功效减弱及误报警。火探管为软性物，不受任何位置影响，可伸进多种窄小和复杂易燃空间或设备中，该特点填补了现有消防产品不能扑灭这类火源缺点。距离被保护物近，灭火效率高，费用低廉。非全淹没式，释放时不会伤害被保护区域人员。最适合无人值守而需关键保护设备和场所。设计简单，安装简便，不占用户有限空间，无需另外设置气瓶间。3）应用范围广播电视发射塔内微波机房、分米波机房、米波机房、变配电室和不间断电源室；通讯系统程控交换机房、控制室和信令转接点室；发电厂控制室、电子设备间、计算机房、继电器室、变配电间，电缆交叉、密集及中间接头等部位；变配电柜、电梯控制柜、带槽盒电线电缆槽或桥架；其它场所外壳相对密闭特殊或关键机柜设备；多种柴油机、汽车、火车、船舶发动机；多种移动设备、提升设备、电梯控制柜等。火探装置是国际中国独一无二集探火、灭火为一体小型装置，应用很广泛，不受任何空间装制，尤其关键是它离保护区很近，可瞬间有效地扑灭火源，能把火源扑灭在最初阶段，把火灾损失降到最低。（4）依据该工程设计灭火系统灭火要求及特点，每个灭火区域配置一台气体灭火控制盘、一只智能型光电感烟探测器、一只智能型差定温感温探测器、一只现场紧急启停按钮、一只声光报警器、一只放气门灯等，形成火灾探测、报警及各项联动指令输出系统。（5）气体灭火控制盘应向柜式无管网灭火装置各提供2根DC24V/1.5A连续灭火信号线，接入灭火装置电磁驱动器，2根灭火信号反馈信号线（无源开关量）到灭火装置压力开关接点上。 7.3 相关安全要求（1）灭火系统喷放灭火剂前，保护区内全部些人员必需在延时时间内撤离，灭火完成（在确定火灾已扑灭情况下），打开通风系统，将废气排净后，人员才可进入。（2）严禁无关人员乱摸乱动灭火装置部件及操作按钮。（3）防护区门应向外开启，并能自行关闭；疏散出口门，必需能从防护区内打开。（4）不宜使设备受阳光直接照射，室内温度不宜超出30（必需时应作降温处理）；本工程施工前期、中期及完工验收必需遵照GB50263-97气体灭火系统施工及验收规范相关要求实施，接收主管部门指导，并严格按图施工，完工后经相关部门检测验收合格后方可投入使用。7.4 灭火方法 本设计采取全淹没灭火系统灭火方法，即在要求时间内向防护区喷射一定浓度七氟丙烷灭火剂，并使其均匀地充满整个防护区，此时能将其区域里任何一部位发生火灾扑灭。 7.5 控制方法 （1）自动控制当某防护区感烟（或感温）探测器报警时，火灾报警控制器发出指令，该区报警器发出一级报警声。若同时出现感温探测器、感烟探测器报警信号时，该区声光报警器发出声光报警，同时停止通风设备（空调），切断非消防电源，火灾报警控制器进行030秒延时，延时结束后向气体灭火装置发出灭火指令，气体灭火装置开启电磁开启阀，打开瓶组瓶头阀释放灭火剂实施灭火。此时火灾报警控制器接收压力开关动作反馈信号，显示该防护区已释放灭火剂信号。（2）手动控制 在防护区有些人工作或值班时，气体灭火控制器控制方法选择“手动”位置，灭火系统处于手动控制状态。若某防护区发生火情，按下气体灭火控制器面板上“开启”按钮，既可按“自动”程序开启灭火装置，实施灭火。也能够在确定人员已经全部撤离情况下，按下防护区门口设置“紧急开启”按钮，既可释放灭火药剂实施灭火。（3）机械应急手动：即当火灾探测系统探测到火警信号后，电气部分及控制系统全部出现故障时，使用灭火控制方法。机械应急开启必需在钢瓶间进行，打击应急手柄，听到气动响声后，灭火系统工作。应注意关闭好门窗和风口并确定全部些人员已撤离后方可实施。上述报警功效依据工程实际情况，必需时需对应信号模块（输入模块）、控制模块（输出模块）配合完成上述控制显示功效。当发生火灾报警，在延时时间内发觉不需要开启灭火系统情况下，可按下气体灭火控制器或防护区门外“紧急停止”按钮。即可终止灭火程序。附表：1 消防系统保护对象及系统分布一览表序号保护对象名称危险类别耐火等级气体灭火消防给水灭火器防火封堵探测报警电话应急疏散防火涂料一尾渣湿选处理线成品库戊二主车间戊二主控楼丙二二路基生产线主车间戊二三破碎生产线 破碎车间戊二转动站戊二四超细粉生产线电控室及空压机站丙二超细粉储存及散装库戊二超细粉磨房戊二钢渣受料及输送戊二五肥料生产线肥料主车间丁二附表：1 续 消防系统保护对象及系统分布一览表序号保护对象名称危险类别耐火等级气体灭火消防给水灭火器防火封堵探测报警电话应急疏散防火涂料六干燥线主车间配电室丙二七公辅设施及生活办公楼变电所丙二机修车间及仓库戊二水泵房戊二办公楼通常民用二室外电沟全厂区室外区域以上部分火灾危险类别按现有建筑设计图纸分类，无图纸部分按以上表中保护对象实施。
