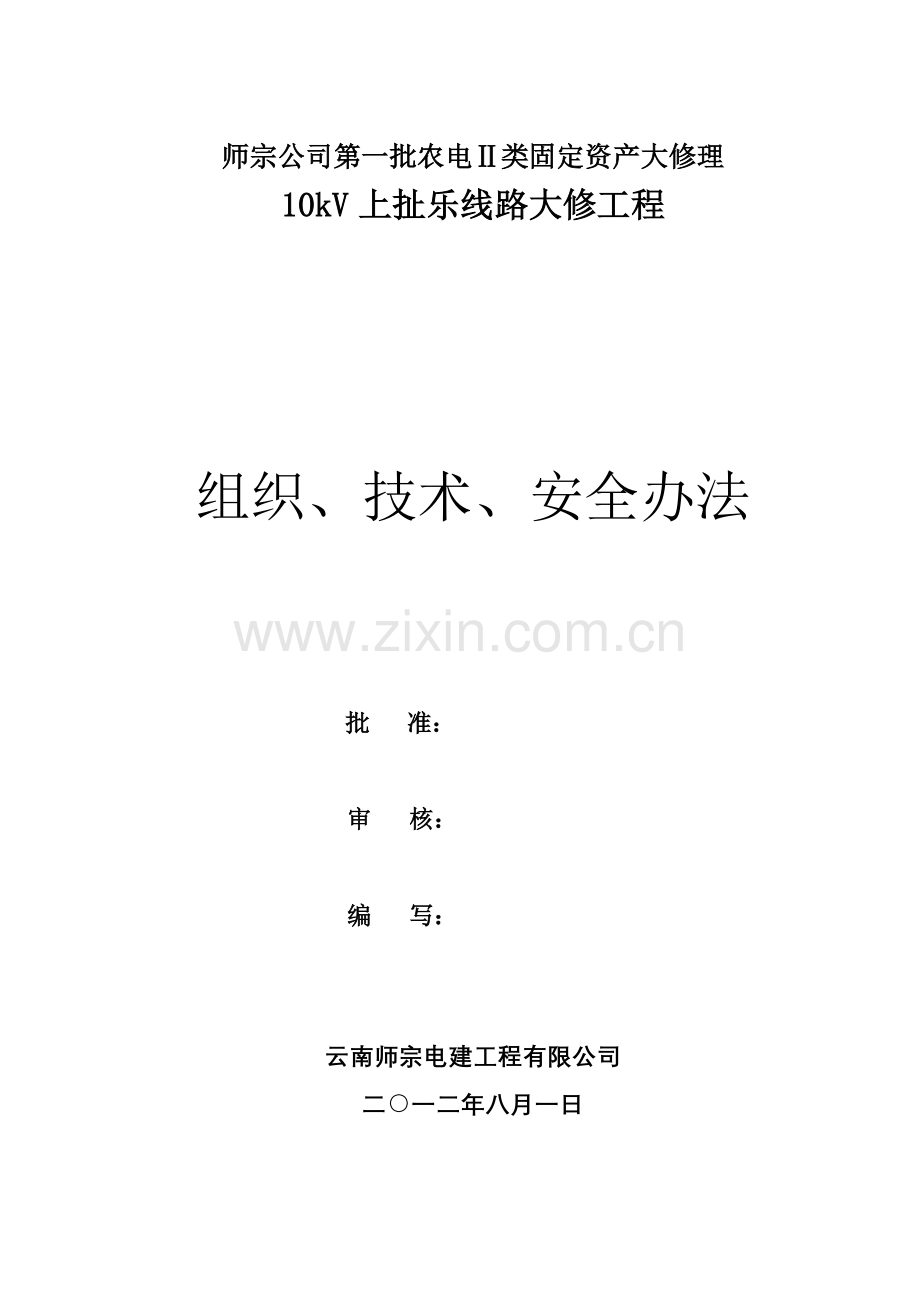

师宗公司第一批农电Ⅱ类固定资产大修理
10kV上扯乐线路大修工程

组织、技术、安全办法

批 准：

审 核：

编 写：

云南师宗电建工程有限公司
二○一二年八月一日

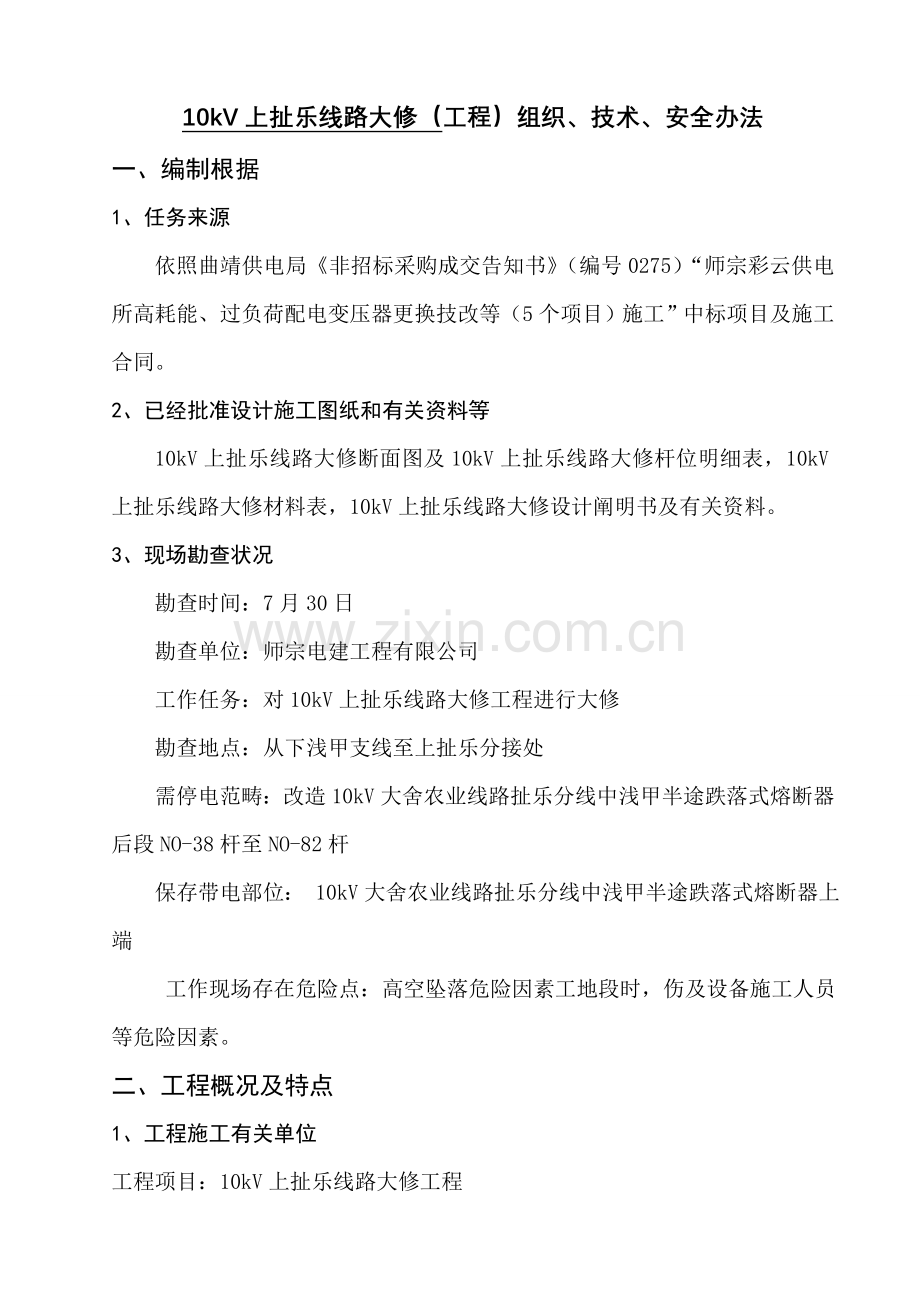

10kV上扯乐线路大修（工程）组织、技术、安全办法
一、编制根据
1、任务来源
依照曲靖供电局《非招标采购成交告知书》（编号0275）“师宗彩云供电所高耗能、过负荷配电变压器更换技改等（5个项目）施工”中标项目及施工合同。
2、已经批准设计施工图纸和有关资料等
10kV上扯乐线路大修断面图及10kV上扯乐线路大修杆位明细表，10kV上扯乐线路大修材料表，10kV上扯乐线路大修设计阐明书及有关资料。
3、现场勘查状况
勘查时间：7月30日
勘查单位：师宗电建工程有限公司
工作任务：对10kV上扯乐线路大修工程进行大修
勘查地点：从下浅甲支线至上扯乐分接处
需停电范畴：改造10kV大舍农业线路扯乐分线中浅甲半途跌落式熔断器后段NO-38杆至NO-82杆
保存带电部位： 10kV大舍农业线路扯乐分线中浅甲半途跌落式熔断器上端
工作现场存在危险点：高空坠落危险因素工地段时，伤及设备施工人员等危险因素。
二、工程概况及特点
1、工程施工有关单位
工程项目：10kV上扯乐线路大修工程
建设单位：师宗供电有限公司
设计单位：昆明自动化（集团）电力设计有限公司
监理单位：山东广大工程征询有限公司
施工单位：云南师宗电建工程有限公司
运营维护单位：师宗供电有限公司
2、施工范畴及重要工程量
本工程系师宗县10kV上扯乐线路大修工程，从下浅甲支线至上扯乐分接处,线路全长2.0km。全线共计杆位16基，使用新杆塔21棵，其中：∮190×10000mm 13棵，∮190×1mm 7棵，190×15000mm 1棵,；更换全段线路导线、杆塔铁附件、瓷件及拉线系统。
3、施工期限
筹划开工时间：08月1日
筹划竣工时间：09月30日
三、施工组织办法
1、施工现场组织机构：
工作负责人：刘家良 安全负责人兼技术负责人：王俊坤
设备及材料负责人：侯保明 ：
质检负责人：罗庆能 后勤负责人： 保国宝
2、各级人员职责：
工作负责人：
1、按照工作分工，认真履行岗位职责、执行公司和项目部关于管理制度，对工程进度、现场安全、施工质量、材料成本承担重要责任。
2、负责本工程项目劳动力优化配备、动态管理。协助项目经理做好施工班组调配、分工、指挥与管理，管理施工现场文明施工，与材料部门随时联系准备施工物资与机具，保证工程项目进度筹划、质量、安全、成本指标完毕。
3、负责制定本工程每月、每周施工筹划、材料筹划和劳力需求筹划，做到对施工现场劳动力进行跟踪平衡，进行劳力补充与减员，向进入施工现场作业班组下达施工任务书，同步协助技术负责人下达技术安全交底。
4、负责本专业工程量、用工数量申报、核算及清单编制，(涉及暂时用工)。精确、完整与及时上报。
5、负责工程施工进度、工程质量、现场安全和材料使用管理。
6、加强材料管理，事前做好各专业材料筹划，事中要建立使用筹划，熟悉各专业图纸，保证材料正常使用，注意合理安排，避免挥霍现象发生；充分运用材料，从而减少成本。
7、负责施工现场内机械设备、吊车、电动工具安全使用、管理与维护，负责现场用电安全、用气安全和施工安全管理。
8、参加项目部各种质量、安全、进度、成本检查工作，提出关于工作建议和整治办法，并按照项目某些工做好贯彻和执行。
9、参加竣工验收、工程移送、竣工结算、达标投产。
技术负责人：
1、负责项目实行过程中施工技术、工程协调等。
2、负责各工序作业指引书编审及技术交底，解决施工过程中技术问题。
3、负责设计变更及图纸，设计文献发放和管理，负责与设计单位联系，沟通及反馈施工中与设计不符问题。
安全负责人：
负责安全管理及现场安全监察，组织各项安全活动，负责施工人员安全教诲和上岗培训，对工器具及机械设备组织检查实验，检查现场文明施工及环保。
施工负责人：
严格执行项目部经理决策及施工筹划，合理组织本队施工力量，按期、安全、优质地完毕本期工程各项任务。
质检负责人：
贯彻贯彻公司质量体系程序文献，负责质量三级检查，负责各种质量记录和实验报告收集、整顿、审核工作，负责中间验收，竣工验收资料整顿工作。
设备及材料供应负责人：
负责建立健全工程材料、机械设备各项管理制度，按公司质量体系文献规定，编制材料、设备购买筹划及管理办法。
后勤负责人：
（1）负责制定自购材料采购筹划及材料采购、检查、保管和分供等工作。
（2）负责建设单位供应材料催交、接受、检查、保管及分供等工作。
3、施工机具配备状况：
序号
名称
规格型号
单位
数量
备注
1
电动绞磨
JYFM-3
台
2

2
起重滑车
QH3
个
4

3
尼龙滑轮

付
20

4
紧线器
2T
把
8

5
手板葫芦
2T
把
4

6
断线钳
750mm
把
2

7
棘轮剪线钳
JXQ-400
把
2

8
导线卡线器
95-185
个
4

9
钢绞线卡线器
16-100
个
4

10
接地电阻测量摇表
ZC-8
台
1

11
组合式导线轴架
SIDZ-5
付
2

12
对讲机
TC-500
台
5

13
安全帽

顶
25

14
安全带

副
25

15
接地线
10kV
组
6

16
验电器
10kV
个
3

17
指挥车、工程车

辆
5

18
经纬仪

台
1

19
独脚扒杆
9.5m
根
1

20
绝缘操作杆
10kV
根
2

4、人员配备状况
本工程将组织素质好、作风过硬管理人员及对10kV线路有丰富施工经验施工人员进驻施工现场。所有特殊工种（涉及测工、液压工、焊接工、机械操作工、爆破工等）均由专业人员持证上岗。
序号
专业工地
人数
人员构成
1
项目分部
5
工作负责人：1人 安全负责人兼技术负责人：1人
设备及材料负责人：1人 ：
质检负责人：1人 后勤负责人：1人
2
基本施工组
28
技工3人，暂时用工25人
3
杆塔组装、放线
28
技工10人，暂时用工15人
5、工程施工进度筹划
本工程筹划工期为：08月01日～09月30日，筹划在09月30日前完毕所有承包范畴工作，竣工验收完毕，具备带电投运条件。
咱们到工程所在地现场进行了认真调查和详细收集，在充分掌握各方状况基本上，咱们做出工期安排为： 08月01日开始进行施工准备，8月16日正式动工，9月30日前完毕竣工验收，具备带电投运条件。总共工期为61天。
四、施工技术办法
1、核心工序技术规定及施工办法
为保证10kV上扯乐线路大修工程安全、优质、顺利竣工，规定工程技术人员在施工过程中应严格按照有关技术规范、作业指引书进行作业，并认真遵循本技术办法。
（1）电杆、拉线基坑及基本埋设
①、据杆高拟定电杆埋设深度， 10m杆埋设深度为1.7米，12m杆埋设深度为2.0米，15m杆埋设深度为2.5米,容许偏差为+100mm、-50mm。
②、若坑深误差超过+100mm应按如下规定解决：
a、砼杆基本，偏差在+100、-300mm时，其超深某些以填土夯实解决，超过+300 mm时，以铺实灌浆解决。
b、凡不能以填土夯实解决水坑、流砂坑、淤泥坑，超深某些以铺石灌浆解决。
c、拉线基本坑，坑深不容许有负偏差，当超深后对拉线基本安装位置有影响时，应填土夯实解决。
③、电杆基本回填土应夯实。夯实次数按土质、坑深而定，普通不少于三遍，松软土质还需增长夯实次数。如坑内有水，应将水排出，然后填以干土或碎石。
（2）电杆组立与绝缘子安装
①、电杆顶端应封堵良好，直线杆横向位移不应不不大于50毫米。
②、直线杆倾斜，杆头位移不应不不大于杆头直径1/2。
③、终端杆立好后应向拉线侧预偏，紧线后不应向受力侧倾斜。
④、横担安装应平直，绝缘子安装应牢固，连接可靠，防止积水。安装时应清除表面灰垢。
（3）拉线安装
①、拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面某些长度应为500mm。
②、拉线坑应有斜坡，回填土应将土块打碎后夯实，拉线坑宜设防沉层。
（4）导线架设
①、进行放线和紧线时，应使用滑车，滑车直径应不不大于导线直径10倍以上，滑轮应转动灵活，轮沟光滑。导线在展放过程中，不应有磨伤、断股、扭弯等现象，不得将导线直接放在瓷瓶、横担上拖引，以免卡伤导线和瓷瓶。
②、为补偿由于滑车磨擦导致先后档弛度不平衡，紧线时应进行过牵引，然后松回，重复几次直至先后弛度一致为止。
③、紧线施工前在每个耐张段导线反向侧装设暂时拉线。
④、架线驰度应在挂线后随后进行检查，其误差不应不不大于+5%、-5%。
2、影响工程质量薄弱环节及采用预控办法
依照本工程特点、结合以往施工经验、预测也许浮现质量薄弱环节及防止办法、以保证施工质量；
(1)、基本工程
薄弱环节
防止办法
雨天施工容易塌方
1、编制严格施工技术方案
2、采用挡土板及地下水引流等办法
3、减少检查验收时间
4、提高工人工艺质量意识
基本浮现蜂窝麻面及跑浆和变形
1、加强质量意识教诲
2、控制塌落度和配合比
3、采用专人振捣，专人监督检查
4、加强模板支护，及时修整补强
(2)、杆塔工程
薄弱环节
防止办法
塔螺栓紧固力达不到规程规定
1、采用加力扳手
2、逐个检查用公斤扳手
3、实行验收承包责任制
（3）、架线工程
薄弱环节
防止办法
导线易磨损
1、装卸运送采用防护办法
2 、加大放线张力，增设落地滑车和衬垫
3、牵引场落地防护
4、加强对也许落地点监护
5、注意检查线盘出口处导线质量
接续管过滑车易弯曲
1、合理选取滑车
2、采用接续管保护套
3、使用矫正器
质量控制点设立 详见”质量控制点设立表”

控制环节
控制要点
负责人
重要控制内容
工作根据
工作见证
一
设计交底
1
图纸技术

图纸资料与否齐全，能否满足施工
图纸技术文献
自审记录
2
技术交底熟悉图纸

理解设计意图
图纸技术文献
设计交底会议记录
二
制定 施工文献
3
施工组织设计

编制施工组织设计、上报审批
图纸及国家技术原则、验收规范
批准施工组织设计
4
施工方案

编制施工方案、上报审批
公司资源
批准施工方案
三
物资及 设备管理
5
各专业提出需要筹划

编制、审核、批报
图纸、规范、定额

四
施工机 具进场
6
施工设备进场
项目设备技术人员
设备完好状况
设备筹划
施工机械设备 验收清单
五
人员资 格承认
7
特殊作业人员
项目技术人员
审核操作证
国家关于规定
资格证书
六
开工报告
8
确认施工条件
项目经理
人员、设备、材料、设施准备
施工组织设计
批准开工报告
七
技术交底
9
逐级交底
项目技术人员
设计意图、规范规定、技术核心
图纸及施工方案
技术交底、会议记录
八
施工过程
10
见各专业施工过程控制程序
九
设计变更
11
设计变更
项目技术人员
确认、下达、执行
设计变更
设计变更告知记录
十
附属设施
12
按专业拟定
项目技术人员
编制施工方案或作业指引书上报审批，组织实行
图纸规范、施工方案或作业指引书
各过程施工记录
十一
隐蔽工程验收
13
分项工程
项目技术人员
隐蔽内容、质量原则
图纸、规范
隐蔽工程验收记录
十二
最后检查实验
14
需要检查 实验项目
项目技术人员
制定检查、实验方案、上报审批、组织实行
规范方案
各项记录
五、安全办法
1、重要危险点及预控办法
为贯彻“安全第一，防止为主，综合治理”方针，切实保证线路工程建设中人员和设备安全，规定线路架设、安装人员在严格执行国家和电力行业关于规程、规定和办法同步，还应在安全施工管理工作中执行本办法。
（1）、施工现场安全管理基本规定
①、本工程在施工过程中，必要指定安全总负责人，各作业组均设立兼职安全员，并经公司确认。
②、线路施工队在安排工作时应全面考虑人员特点，并进行有针对性安全教诲，达到“四不伤害”目。没有通过安全教诲和培训，或培训考试不合格者不得上岗。
③、开工前，工作负责人应依照本办法和详细施工内容，制定和采用可靠现场安全办法，并向全体施工人员宣读和解说，在确认施工人员理解后，方可开工。
④、任何个人或单位均有权回绝违背《电业安全工作规程》行为，发生争议时应由上一级安监部门裁决。
（2）、施工现场“七不准”
①、不准无安全用品人员进入施工现场。
②、不准无工作票进行停电工作和近电（以规程规定为准）工作。
③、不准在大雪、雷雨和5级以上大风时登杆塔。
④、不准在没有拟定停电状况下接近电力线路。
⑤、不准使用未经检测或已过有效期安全工、器具。
⑥、不准在高空作业中上下抛掷物品、工具。
⑦、不准野蛮装卸铁塔和其他器材。
（3）.安全施工重要办法
工程开工之前，工作负责人必要对照本办法组织全体施工人员学习与工作有关安全知识，理解安全注意事项，向全体施工人员指明带电部位，明确危险点所在。
1）基本施工
①、挖坑等作业应遵守下列规定：进行挖掘作业时，要事先理解地下管网，线缆埋设状况，地面设立明显标志。
②、立杆塔要有专人指挥，事前规定组立办法和命令信号，分工明确，服从指挥；使用工、器具应严格检查，不得随意代用。
③、任何人员不得在起重缆绳上方跨越，起重缆绳如有转角，其内侧不得有人员停留；任何人员都不得在重物下方停留或走动；在居民区或道路附近施工时，应设专人看护，避免行人或无关人员进入危险地段。
2）杆塔上工作
①、杆塔上作业必要按照关于规程规定系好安全带，戴好安全帽。
②、安全带应系在牢固物件上，扣好扣环，并确认不会脱落；转移作业位置时，不得失去安全带保护。
③、起吊物件时，杆塔下方不得有人逗留，地面工作人员应采用防止物件坠落砸伤安全办法。
④、登杆塔作业必要设专人监护。
3）放线、紧线工作
①、放线或紧线工作应统一指挥、统一信号；每个工作小组应派有专业人员领队。
②、禁止在无通信联系及视野不清状况下放线。
③、紧线前应确认导线接头牢固，确认导线未被滑轮、横担、树枝等物体卡住，在解决紧线障碍时，不得跨在导线上方或在转角内侧，以防跑线引起伤害。
④、危险点分析及预控办法
序号
危险源
危险限度
控制办法
备注
1
扎伤、摔伤
明显危险，需要注意
1.1工作中穿胶底高腰劳保用鞋,走路时要注意观测脚下和周边自然环境,防止扎伤、摔伤；
1.2翻越障碍物时,应确认下方无危险后方可跳下；
1.3下坑检查.不应攀踩支木、顶木，以防坠落摔伤；
1.4随身携带某些应急药物，以备急用。

2

砸 伤

高度危险，需要及时控制
2.1 现场工作人员戴好安全帽；
2.2 作业现场有闲人逗留；
2.3 工器具、材料传递使用绳索并绑牢；
2.4 起重工作由工作负责人统一指挥；
2.5所用工具必要合格,禁止超载使用；
2.6抬杆时应统一口令、统一步调，放起电杆时应互相
呼应；
2.7在地面坡度较大地方抬杆要用绳索控制,防止杆段滚动伤人。

3
高空坠落
高度危险,需要及时控制
3.1高空作业必要系好安全带,安全带扣环要扣牢； 3.2作业转位时,不得失去安全带保护； 3.3安全带必要打在牢固、可靠杆塔或构件上； 3.4登杆前应先检查杆子、脚钉和拉线与否牢固可靠。

4
触 电
高度危险,需要及时控制
4.1做好作业前现场调查，加强监督检查。不能满足规定则办理停电手续并验电、挂接地线。
4.2雨柱线路和稗子沟线路共同对雨柱片区煤矿双电源供电，每天作业前，工作负责人必要确认施工段内无电源，确认接地线已封挂。
4.3验电、装设接地线按规定流程作业，操作对的。在感应电较大工作地段加挂个人保安线。
4.4真空断路器、隔离开关、跌落式熔断器处，操作断开电源后派专人看守。

5
误操作
明显危险，需要注意
如需要采用白停晚供方式进行作业，、拆除接地线按规定流程作业，操作对的。接地线拆除组数必要和接地线装拆记录一致，工作负责人必要亲自核对，保证接地线完全拆除，工作人员所有撤离工作现场，方可联系复电。

6
擦 伤
普通危险，需要注意
5.1 设专人统一指挥、统一信号；
5.2紧线前应先检查导地线与否有障碍物挂住，紧线时应先检查压接管在过滑车时与否有卡住现象，如有应用绳索或木棒解决，工作人员不得跨在导线上或站在导线内角铡，防止意外跑线时被擦伤；
5.3 禁止采用突然剪断导地线做法松线；
5.4 放线时，线盘处要设专人负责，并采用制动办法，拖线时，必要保持通信畅通，拖线人员必要时刻与线盘处工作人员获得联系。

7
机械伤害
明显危险，需要注意
6.1施工段内各个路口，应装设标记牌，排专人看守。
6.2紧线绞磨，严格安照操作规程操作。禁止过负荷。

2、文明施工及环保
（1）、文明施工重要原则
①、在施工过程中应严格遵守国家各种环保法规，施工合同及设计规定。
②、施工现场安全文明施工责任区统一管理，区域划分明确，专人负责。
③、严格执行“工完料尽场地清”规定，履行谁施工谁负责原则。
（2）、文明施工重要办法
①、施工现场存储设备和材料要摆放整洁，场地清洁，道路畅通。
②、施工用电源、水源、氧气、乙炔及电焊机，统一布置，规范可查。
③、施工机械设备完好、清洁，操作程序规范化，操作人员持证上岗。
④、把文明施工与经济承包责任制直接挂钩，并列为考核全体员工一项重要内容，重奖重罚，奖惩过硬。
⑤、、施工图纸、施工办法、施工记录、安全资料应齐全、工整，归类明确，妥善保管以便查阅。
⑥、施工结束，及时恢复施工中所损坏道路和田、土坎，做好施工现场 废料清理工作。
