35kV输电线路综合项目工程综合项目施工强制性条文执行检查表.doc

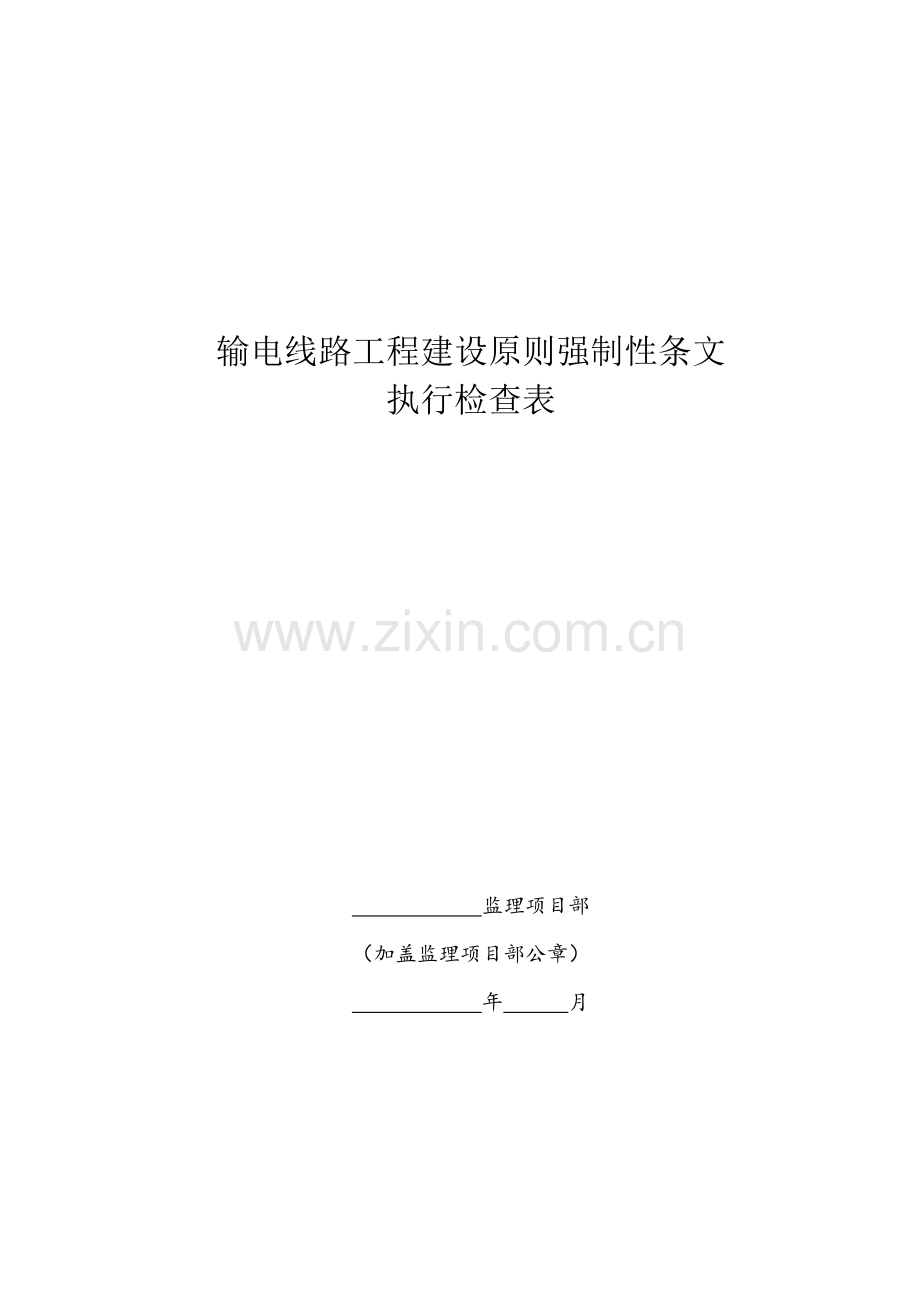

输电线路工程建设原则强制性条文
执行检查表

　　　 　监理项目部
（加盖监理项目部公章）
　　 　　年　 　月

输电线路工程施工强制性条文执行检查表
编号：JL—001
工程名称
洛扎县农网改造升级35kV及如下工程
单位（子单位）
工程名称
洛扎县农网改造升级35kV及如下工程（施工I标）线路某些
分部（子分部）
工程名称
基本工程
施工单位
陕西省三秦建设集团总公司
项目经理
杨艳伟
序号
强制性条文规定
执行状况
有关资料
执 行 标 准 名 称 及 编 号
1
1.0.3 架空送电线路工程必要按照批准设计文献和经关于方面会审设计施工图施工，当需要变更设计时，应经设计单位批准。
已执行
初设审查批复文献
工程设计文献
施工图会审纪要
无设计变更文献
2
1.0.5 架空送电线路工程测量及检查用仪器、仪表、量具等，必要通过鉴定，并在有效施工期内。
已执行
计量器具台账、检定合格证
3
2.0.1 架空送电线路工程使用原材料及器材必要符合下列规定：
1 有该批产品出厂质量检查合格证书；
2 对产品检查成果有异议时，应重新抽样，并经有资格检查单位检查，合格后方可采用。
已执行
检查单位资格文献
地脚螺栓出厂质量合格证
基本钢筋质量合格证
商砼出厂质量合格证、检查报告
原材料跟踪管理台账
4
2.0.2 分坑测量前必要根据设计给定数据复核设计给定杆塔位中心桩，并以此作为测量基准。
已执行
途径复测登记表（线记1）
5
2.0.3 基本混凝土中掺入外加剂时应符合下列规定：
1 基本混凝土中禁止掺入氯盐。
已执行
外加剂检查报告
配合比报告
6
1.0.3 当需要变更设计时，应经设计单位批准。
已执行
无设计变更文献
7
5.2.7 混凝土浇筑过程中应严格控制水灰比，每班日或每个基本腿应检查两次以上塌落度。
塌落度检查
1次
2次
配合比报告
A
mm
mm
B
mm
mm
C
mm
mm
D
mm
mm
8
5.2.9 试块应在现场从浇筑中混凝土取样制作，其养护条件应与基本基本相似。
已执行
试块报告
9
5.2.10 试块制作数量应符合下列规定：
1 转角、耐张、终端及转角塔基本每基应取一组；
2 普通直线塔基本，同一施工队每5基或不满5基应取一组，单基或持续浇筑混凝土量超过100m³时亦应取一组；
3 按大跨越设计直线塔基本及拉线基本，每腿应取一组，但当基本混凝土量不超过同工程中大转角或终端塔基本时，则应每基取一组；
4 当原材料变化，配合比变更时应此外制作。
已执行
基本试块强度实验报告
10
9.1.2 隐蔽工程验收检查应在隐蔽迈进行，如下内容为隐蔽工程：
1 基本坑深及地基解决状况；
2 现浇基本中钢筋和预埋件规格、尺寸、数量、位置、底座断面尺寸、混凝土保护层厚度及浇筑质量。、
3 预制基本中钢筋和预埋件规格、数量、安装位置，立柱组装质量。
4 岩石及掏挖式基本成孔尺寸、孔深、埋入铁件及混凝土浇筑质量。
已执行
基本隐蔽工程签证单、普通基本和拉线基本分坑及开挖检查登记表
基本隐蔽签证单、现浇铁塔基本检查及评级记录、现浇铁塔拉线基本检查及评级记录

项目总工：

年 月 日
项目总监（副总监）：

年 月 日

输电线路工程施工强制性条文执行检查表
编号：JL—002
工程名称
洛扎县农网改造升级35kV及如下工程
单位（子单位）
工程名称
洛扎县农网改造升级35kV及如下工程（施工I标）线路某些
分部（子分部）
工程名称
接地工程
施工单位
陕西省三秦建设集团总公司
项目经理
杨艳伟
序号
强制性条文规定
执行状况
有关资料
执 行 标 准 名 称 及 编 号
1
8.0.5接地体连接应符合下列规定：
1 除设计规定断开点可用螺栓连接外，别的应用焊接或液压、爆压方式连接；
2 接地体间连接必要可靠。
已执行
隐蔽工程签证单
接地装置施工检查及评级记录
2
8.0.6接地引下线与杆塔连接应接触良好，并应便于断开测量接地电阻。当引下线直接从架空地线引下时，引下线应紧靠杆身，并应每隔一定距离与杆身固定。
已执行
接地装置施工检查及评级记录
3
3.7.10 接地线与杆塔连接应接触良好可靠，并应便于打开测量接地电阻；
已执行
接地装置施工检查及评级记录
4
3.7.11 架空线路杆塔每一腿都应与接地体引下线连接，通过多点接地保证可靠性。
已执行
接地装置施工检查及评级记录

项目总工：

年 月 日
项目总监（副总监）：

年 月 日

输电线路工程施工强制性条文执行检查表
编号：JL—003
工程名称
洛扎县农网改造升级35kV及如下工程
单位（子单位）
工程名称
洛扎县农网改造升级35kV及如下工程（施工I标）线路某些
分部（子分部）
工程名称
铁塔组立工程
施工单位
陕西省三秦建设集团总公司
项目经理
杨艳伟
序号
强制性条文规定
执行状况
有关资料
执 行 标 准 名 称 及 编 号
1
1.0.3 当需要变更设计时，应经设计单位批准。
执行
无设计变更文献
2
2.0.1 架空送电线路工程使用原材料及器材必要符合下列规定：
1 有该批产品出厂质量检查合格证书。
执行
杆塔出厂质量检查合格证
螺栓出厂质量检查合格证
3
6.1.1 杆塔组立必要有完整施工技术设计，组立过程中，应采用不导致部件变型或损坏办法
执行
铁塔组立施工作业指引书
4
6.1.6 杆塔连接螺栓应逐个紧固，4.8级螺栓扭紧力矩不应不大于表6.1.6 A.1规定。4.8级以上螺栓扭矩原则值由设计规定，若设计无规定期，宜按4.8级螺栓扭紧力矩原则执行。
螺杆与螺母螺纹有滑牙或螺母棱角磨损以致扳手打滑螺栓必要更换。
执行
自力式铁塔组立检查及评级记录
5
6.1.8 杆塔组立及架线后，其容许偏差应符合表6.1.8A2规定
执行
自力式铁塔组立检查及评级记录
6
6.2.1 铁塔基本符合下列规定期始可组立铁塔：
1 经中间检查验收合格；
2 分解组立铁塔时，混凝土抗压强度应达到设计强度70%；
3 整体立塔时，混凝土抗压强度应达到设计强度100%；当立塔操作采用有效防止基本承受水平推力办法时，混凝土抗压强度不容许低于设计强度70%。
执行
中间验收报告
执行
基本设计强度
试块强度报告
执行
基本设计强度
试块报告

项目总工：

年 月 日
项目总监（副总监）：

年 月 日

输电线路工程施工强制性条文执行检查表

编号：JL—004
工程名称
洛扎县农网改造升级35kV及如下工程
单位（子单位）工程名称
洛扎县农网改造升级35kV及如下工程（施工I标）线路某些
分部（子分部）
工程名称
架线工程
施工单位
陕西省三秦建设集团总公司
项目经理
杨艳伟
序号
强制性条文规定执行原则
实行状况
有关资料
1
7.4.5 导线切割及连接应符合下列规定：
1 切割导线铝股时禁止及钢芯；
2 切口应整洁；
3 导线及架空地线连接某些不得有线股绞制不良、断股、缺股等缺陷；
4 连接后管口附近不得有明显送股现象。
执行
压接施工作业指引书
压接隐蔽工程签证单
压接旁站监理记录
2
7.4.7 各种接续管、耐张管及钢锚连接前必要测量管内、外直径及管壁厚度，其质量应符合《电力金具技术条件》（GB2314）规定，不合格者，禁止使用；
执行
导地线压接施工检查及评级记录
3
7.4.9 在一种档距内每根导线或架空地线上只容许有一种接续管和三个补修管，当张力放线时不应超过两个补修管，并应满足下列规定：
1 各类管与耐张线夹出口间距离不应不大于15m；
2 接续管或补修管与悬垂线夹距离不应不大于5m。
执行
导地线压接施工检查及评级记录
4
7.6.1 绝缘子安装前应逐个表面清洗干净，并应逐个（串）进行外观检查，安装时应检查碗头、球头与弹簧销子之间间隙，在安装好弹簧销子状况下球头不得自碗头中脱出。
执行
附件安装施工作业指引书及施工记录
5
9.1.2 隐蔽工程验收检查应在隐蔽迈进行。如下内容为隐蔽工程：
1 液压或爆压连接接续管、耐张线夹、引流管等检查；
1）连接前内、外径，长度；
2）管及线清洗状况；
3）钢管在铝管中位置；
4）钢芯与铝线端头在连接管中位置。
执行
隐蔽工程签证单

项目总工：

年 月 日
项目总监（副总监）：

年 月 日
注 本表一式两份，由施工项目部填报，监理项目部一份，施工项目部存一份。
